NCD DME1 유도 억제 커패시터

MODEL: DME1
브랜드: NCD

제품문의 구매하기

모터·솔레노이드를 켜고 끌 때
릴레이 접점을 보호하는 커패시터

NCD 유도 억제 커패시터 CAPACITOR

견적 받기

NCD 국내 정식 공급 파트너

NCD 유도 억제 커패시터 CAPACITOR는 모터, 솔레노이드, 변압기처럼 코일이 있는 유도성 부하가 만드는 고전압을 흡수해 릴레이 접점을 보호하는 0.56 µF 억제 커패시터(스누버)이며 전압 옵션이 4가지입니다.

유도성 부하를 릴레이로 켜고 끌 때 생기는 고전압은 접점을 마모시키고 컨트롤러 로직에도 간섭을 일으킵니다. 커패시터가 이 고전압을 접점 앞에서 흡수하므로 12 V 이상을 스위칭하는 구성에서 릴레이 수명이 길어지며, 이 부품은 (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 설명서와
자료

이 제품의 데이터시트, 튜토리얼 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

데이터시트와 도면

DME 데이터시트 (PDF)

튜토리얼과 동영상

유도성 부하 제어 — 전자기 간섭 관리

0.56 µF

정전용량

4가지

전압 옵션

12 V 이상

스위칭 시 사용 권장

AC · DC

응용 모두 사용

특징

접점 앞에서
고전압을 흡수

핵심 특징	현장에서 달라지는 점
고전압 흡수	유도 부하가 만드는 고전압을 접점 앞에서 흡수해 접점 손상을 줄입니다.
릴레이 수명 보호	커패시터가 없으면 릴레이 수명이 크게 짧아지므로 반복 개폐 설비에서 교체 주기를 늘립니다.
로직 간섭 완화	컨트롤러의 마이크로프로세서 로직 간섭을 줄여 예기치 않은 정지를 막습니다.
12 V 이상 스위칭	12 V 이상을 스위칭하는 회로에 적용하면 효과가 큽니다.
AC · DC 겸용	AC와 DC 응용에 모두 사용하므로 부하 전원 종류와 관계없이 같은 부품 계열에서 선택합니다.
전압 옵션 4종	100, 250, 400, 630 VDC 옵션 가운데 부하의 스파이크 전압에 맞춰 선택합니다.

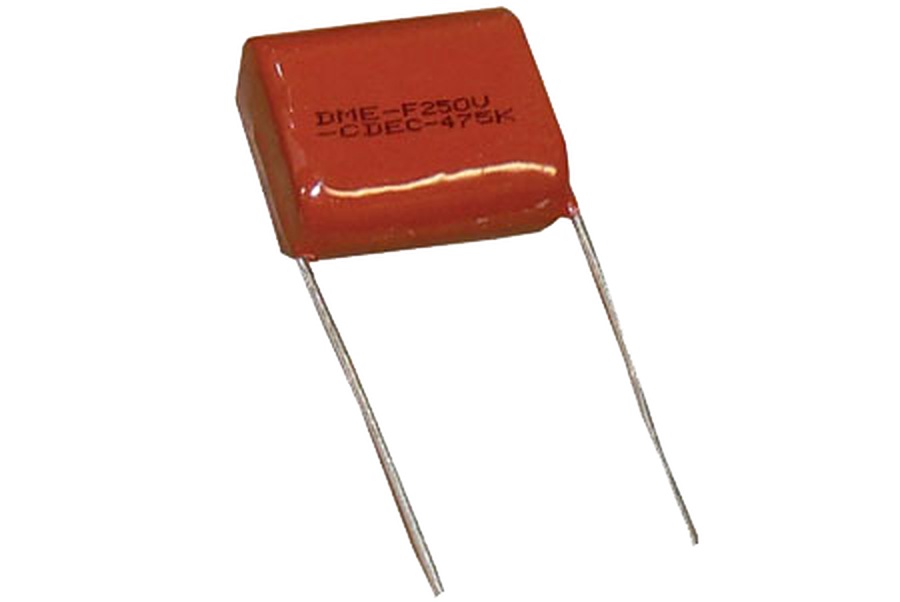

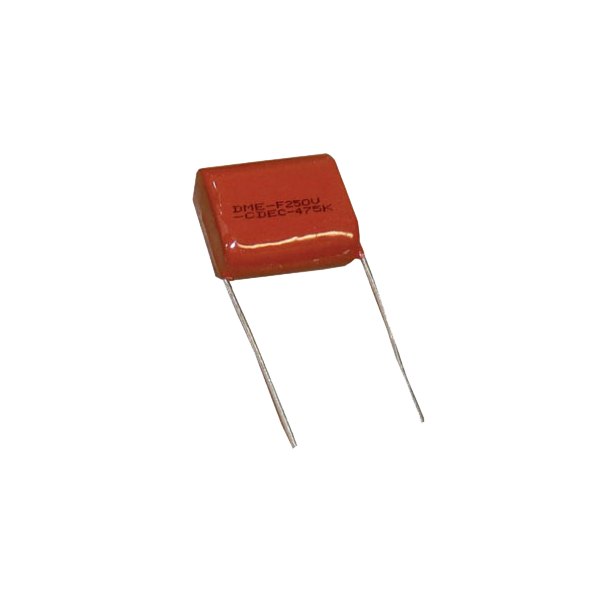

리드선이 달린 주황색 억제 커패시터

정격 선택

스파이크 전압으로
옵션 고르기

정격은 부하의 절대 최대 스파이크 전압을 기준으로 고릅니다. 예를 들어 120 VAC 모터는 250 V까지 스파이크가 발생하므로 250 V 이상 정격이 필요합니다.

스파이크 전압을 모르면 가장 큰 커패시터를 선택합니다. 정격이 높은 옵션일수록 여유가 커서 수명 면에서도 유리합니다.

부하와 병렬 연결

커패시터는 접점이 개폐하는 부하 회로에 연결합니다. 부하의 정격 전압과 스파이크 전압을 확인한 뒤 옵션을 정하세요.

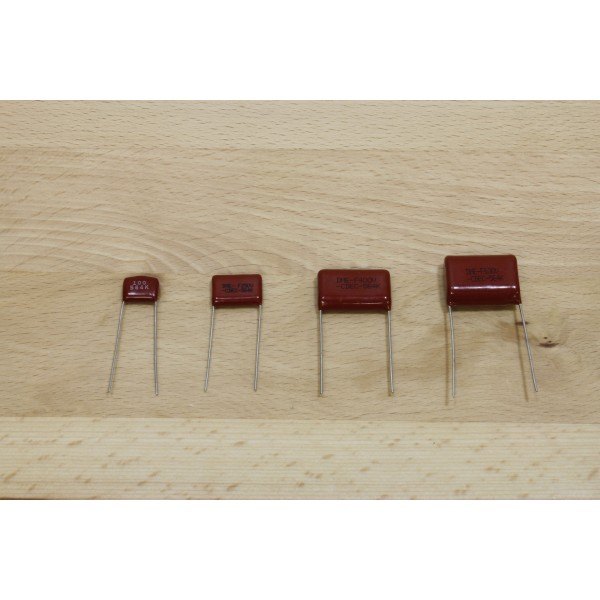

크기가 다른 주황색 억제 커패시터 네 개

사양

커패시터 전압 옵션
사양

항목	사양
품번	CAPACITOR
정전용량	0.56 µF
옵션 1	100 VDC / 65 VAC
옵션 2	250 VDC / 160 VAC
옵션 3	400 VDC / 200 VAC
옵션 4	630 VDC / 250 VAC
대상 부하	모터, 솔레노이드, 변압기, 밸브
사용 전압	12 V 이상 스위칭 시 권장
적용 회로	AC · DC

활용 분야

코일 부하를 켜고 끄는
제어반

모터 제어 — 릴레이로 모터를 켜고 끄는 제어반에 사용합니다.
솔레노이드 밸브 — 밸브를 제어하는 설비에서 접점을 보호합니다.
변압기 부하 — 변압기가 들어간 부하를 스위칭할 때 적용합니다.
코일 부하 구동 — 코일 부하를 AC와 DC로 구동할 때 사용합니다.

선택 가이드

부하 조건별
고르는 법

이럴 때 (현장 조건·용량·규격)	고르는 법	선택 이유
부하의 스파이크 전압을 알 때	스파이크 전압보다 높은 정격	4가지 옵션 가운데 스파이크 전압을 넘는 최소 옵션입니다.
스파이크 전압을 모를 때	가장 큰 커패시터	정격 여유가 가장 커서 수명에 유리합니다.
120 VAC 모터처럼 250 V 스파이크가 나올 때	250 V 이상 정격	250 V 이상 정격인 옵션을 고릅니다.

구성·옵션

CAPACITOR 구성과 전압 옵션

구분	내용
품번	CAPACITOR
정전용량	0.56 µF
옵션	100 VDC / 65 VAC · 250 VDC / 160 VAC · 400 VDC / 200 VAC · 630 VDC / 250 VAC

릴레이 접점을 사용하는
NCD 컨트롤러

유도 억제 커패시터는 어떤 부하에 필요합니까?
코일이 있는 유도성 부하에 필요합니다. 모터, 솔레노이드, 변압기, 밸브가 해당됩니다.
CAPACITOR 전압 옵션은 어떻게 선택합니까?
부하의 절대 최대 스파이크 전압보다 높은 옵션을 선택합니다. 부하 전압을 알려 주시면 함께 검토합니다.
CAPACITOR는 AC와 DC 모두 사용할 수 있습니까?
네, AC와 DC 응용에 모두 사용하는 부품입니다. 부하 전압에 맞는 옵션을 선택합니다.
커패시터가 없으면 어떻게 됩니까?
릴레이 수명이 크게 짧아지고, 컨트롤러 로직이 예기치 않게 꺼지기도 합니다.
CAPACITOR는 어떤 전압의 회로부터 사용합니까?
12 V 이상을 스위칭할 때 사용하면 효과가 큽니다.
