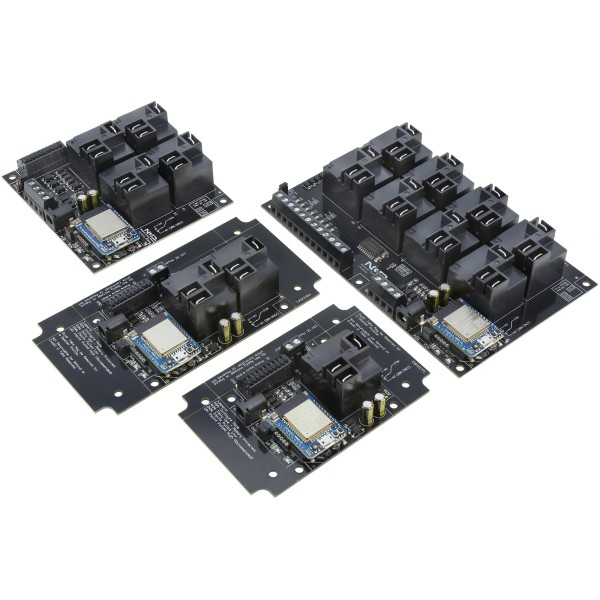

NCD PL_BLUETOOTH_SS-1 고전력 릴레이가있는 블루투스 릴레이 보드

NCD PL_BLUETOOTH_SS-1 고전력 릴레이가있는 블루투스 릴레이 보드

MODEL
PL_BLUETOOTH_SS-1
브랜드
NCD
제품 자료
제품문의 구매하기

PC에서 블루투스로
릴레이를 켜고 끄는 컨트롤러

NCD ProXR Lite 블루투스 릴레이 컨트롤러

견적 받기

NCD 국내 정식 공급 파트너

NCD ProXR Lite 블루투스 릴레이(블루투스 SPP 릴레이 컨트롤러)는 최대 약 200 ft 떨어진 PC에서 릴레이 1·2·4·8개를 켜고 끄며 입력 상태를 읽는 컨트롤러입니다. 블루투스 SPP로 연결하면 가상 COM 포트로 인식되므로 ProXR 명령 세트를 그대로 사용합니다.

켜기와 끄기, 지속 점멸, 시간 지정, 그룹 제어를 지원하고 입력 상태도 PC에서 읽습니다. 실제 통신 거리는 설치 환경에 따라 달라지며, 이 컨트롤러는 (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 자료와
소프트웨어

이 제품의 데이터시트, 빠른 시작 가이드, 소프트웨어와 샘플 코드, 튜토리얼 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

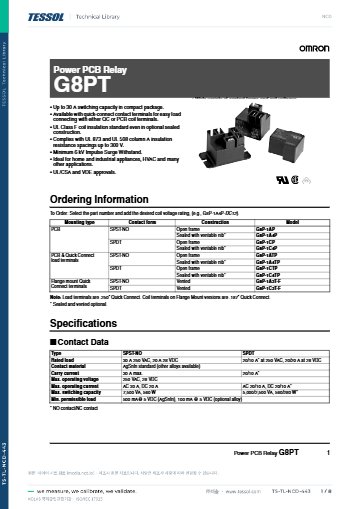

데이터시트와 도면

소프트웨어와 코드

튜토리얼과 동영상

최대 200 ft

블루투스 통신 거리

SPP 프로필

가상 COM 포트로 인식

LabVIEW

샘플·드라이버로 프로그램 작성

8채널 ADC

8비트·10비트 입력

특징

무선 제어와
입력 모니터링

핵심 특징현장에서 달라지는 점
SPP 연결가상 COM 포트로 인식되어 기존 시리얼 제어 프로그램을 그대로 사용할 수 있습니다.
iOS 미지원iOS 기기는 SPP를 지원하지 않으므로 제어 단말은 Windows, Linux PC나 Android 기기 가운데 고르세요.
릴레이 액티베이터입력마다 최대 8가지 기능을 따로 지정하므로 PC 없이도 입력 조건에 따라 릴레이가 동작합니다.
푸시 알림입력 상태가 바뀌면 이벤트 데이터 패킷을 보내 PC가 주기적으로 조회하지 않아도 됩니다.
명령 학습베이스 스테이션 소프트웨어로 명령을 학습합니다.
고전력 릴레이20 A SPDT 또는 30 A SPST 릴레이로 고전력 부하를 개폐합니다.

연결 설계

블루투스 SPP와
단말 선택

컨트롤러는 블루투스 SPP 프로필을 사용하므로 SPP를 지원하는 Windows, Linux PC와 Android 기기에서 동작하며 iOS 기기는 지원하지 않습니다. 설정은 Windows 8 또는 10 PC에서 실행하는 베이스 스테이션 소프트웨어로 진행하며, 이 소프트웨어에서 명령을 학습하고 연결을 설정합니다. 최대 약 200 ft 통신 거리는 설치 환경에 따라 달라지므로, 벽과 금속 구조물이 많은 현장은 설치 전에 거리를 시험하세요.

아날로그 입력 연결 주의

아날로그 입력은 8채널, 0~5 VDC를 8비트(0~255) 또는 10비트(0~1023)로 읽습니다. 전원이 꺼진 상태에서는 입력에 전압을 가하지 마세요. 입력마다 220 Ohm 전류 제한 저항을 두는 구성을 권장합니다.

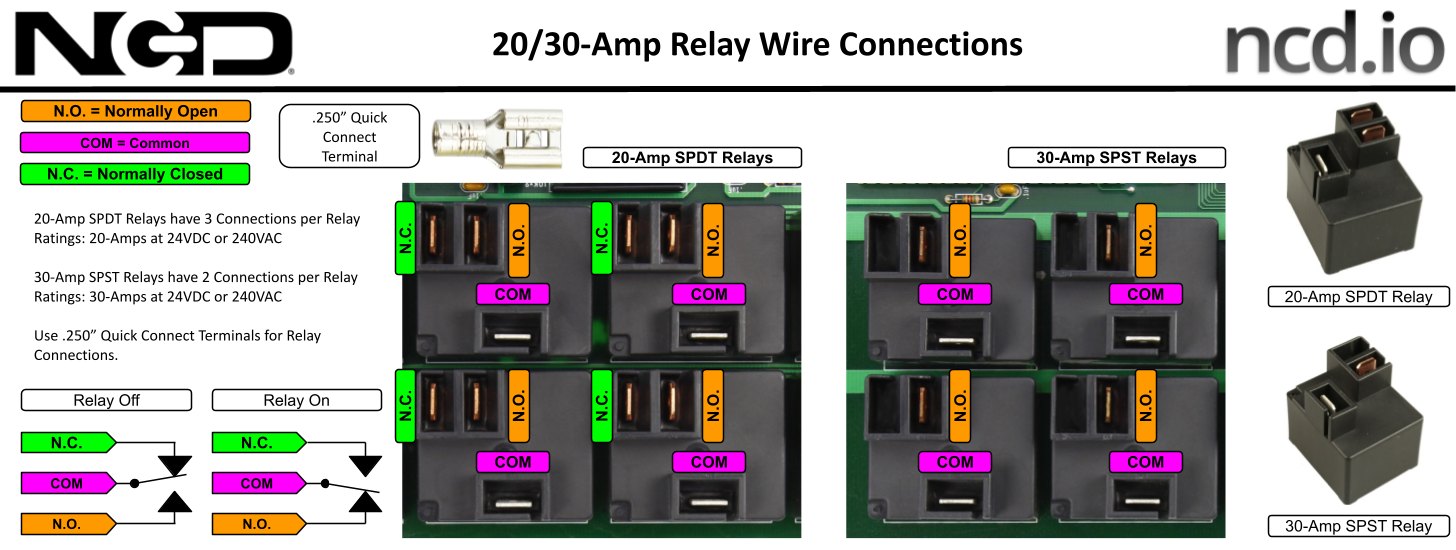

NCD PL_BLUETOOTH_SS-1 - 릴레이 보드의 배선 연결 구성도
릴레이 보드의 배선 연결 구성도

전원 설계

블루투스 릴레이의
소비 전류와 전원

릴레이 4개 모델의 릴레이가 모두 켜지면 대기 전류 최대 200 mA에 240 mA, 블루투스 모듈 100 mA가 더해져 540 mA에 이릅니다. 대기 35~200 mA, 릴레이 1개당 28~60 mA, 모듈 37~100 mA 범위에서 가장 불리한 값을 기준으로 12 VDC 공급장치를 고르세요.

사용 방법

ProXR Lite 블루투스 릴레이
SPP 연결과 명령 예시

ProXR Lite 블루투스 릴레이는 SPP로 연결하면 PC에 가상 COM 포트로 잡히고, 이 포트로 ProXR 명령 바이트를 보내 릴레이를 켜고 끕니다. 명령 확인과 연결 설정은 Windows PC의 Base Station 소프트웨어에서 진행합니다.

소프트웨어·도구하는 일
Base StationWindows 8·10에서 연결 설정, 명령 학습과 릴레이 동작 시험
가상 COM 포트 (SPP)자체 프로그램이나 터미널에서 명령 바이트 송수신
LabVIEW 프로그램릴레이 타이머와 제어 프로그램 구성

처음 연결하는 순서

순서할 일
1컨트롤러에 12 VDC 정전압 전원을 연결합니다.
2SPP를 지원하는 Windows·Linux PC나 Android 기기에서 컨트롤러와 블루투스로 연결하고, 생성된 가상 COM 포트를 확인하세요.
3Base Station을 실행해 그 COM 포트를 선택하고 릴레이 켜기·끄기를 시험합니다.
4자체 프로그램에서는 같은 포트를 열고 ASCII가 아닌 원시 바이트로 명령을 보내세요.
5컨트롤러는 명령마다 응답하므로 응답(AA 01 55 00)을 확인한 뒤 다음 명령을 보냅니다.

ProXR API 명령 예시 (16진수)

명령하는 일
AA 03 FE 6C 01 18뱅크 1의 릴레이 1 켜기 (응답 AA 01 55 00)
AA 03 FE 64 00 0F모든 뱅크의 릴레이 1 끄기
AA 03 FE 6C 00 17모든 뱅크의 릴레이 1 켜기
AA 03 FE 74 01 20뱅크 1 릴레이 1의 켜짐·꺼짐 상태 읽기

API 형식은 AA, 바이트 수, 명령 바이트, 체크섬(앞 바이트 합의 하위 8비트) 순서입니다. 명령 형식은 펌웨어 버전에 따라 다를 수 있으니 설치한 장치의 안내서를 함께 확인하세요.

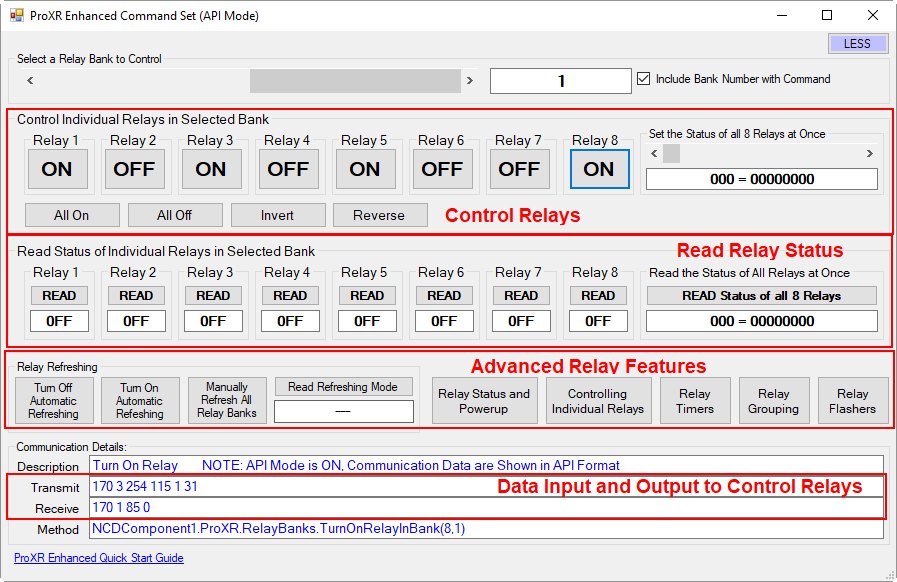

NCD PL_BLUETOOTH_SS-1 - 릴레이 제어 및 상태 확인용 PC 프로그램 화면
릴레이 제어 및 상태 확인용 PC 프로그램 화면

사양

블루투스 릴레이 3개 모델
구성과 공통 사양

모델명릴레이 수릴레이
PL_BLUETOOTH_5101 · 2 · 4 · 8 중 선택5 A 또는 10 A SPDT
PL_BLUETOOTH_SS1 · 2 · 4 · 8 중 선택솔리드스테이트 (SSR 별도 선택)
PL_BLUETOOTH_SS-11 · 2 · 4 · 8 중 선택20 A SPDT 또는 30 A SPST

시리즈 공통 사양

항목사양
릴레이 수1 · 2 · 4 · 8개 중 선택
통신블루투스 · 최대 200 ft
고전력형 릴레이20 A SPDT 또는 30 A SPST, 최대 240 VAC(절대 최대)
SPDT형 릴레이5 A 또는 10 A SPDT, 최대 240 VAC(절대 최대)
솔리드스테이트형SSR은 보드에 포함되지 않음 (주문 때 선택)
블루투스 프로필SPP (가상 COM 포트)
작동 전압10 / 12 / 15 VDC (최소 / 표준 / 최대)
대기 전력 소비35 / 100 / 200 mA (활성 릴레이 없음, 통신 모듈 없음)
릴레이 전력 소비28 / 35 / 60 mA (작동 릴레이 1개당)
블루투스 통신 모듈 전력 소비37 / 50 / 100 mA
작동 온도 범위-40 ~ 85 °C
보관 온도 범위-55 ~ 85 °C
작동 습도0 ~ 70 % (비응축)
릴레이 활성화 시간15 ms (구성 요소 등급)
릴레이 비활성화 시간10 ms (구성 요소 등급)
기계적 수명10,000,000회 (구성 요소 등급)
전기적 수명100,000회 (최대 부하 시)
아날로그 입력8채널, 0~5 VDC, 8비트(0~255) 또는 10비트(0~1023)
기준 조건12 VDC 동작, 21 °C 기준

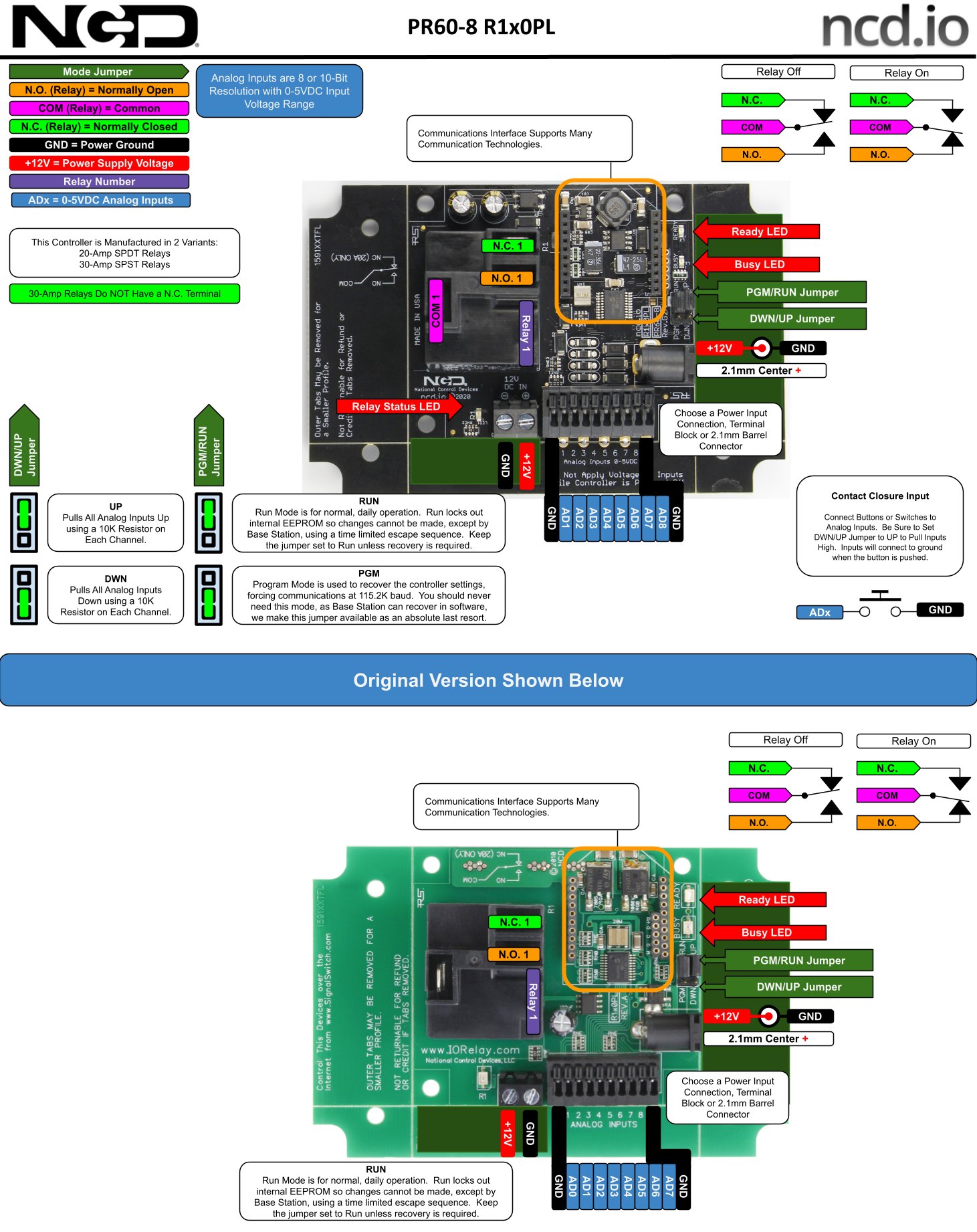

NCD PL_BLUETOOTH_SS-1 - 릴레이 컨트롤러 보드의 배선 구성도
릴레이 컨트롤러 보드의 배선 구성도

활용 분야

블루투스 제어가
적합한 현장

  • 장비 전원 제어 — PC에서 블루투스로 장비 전원을 켜고 끕니다.
  • 조건 동작 — 센서 입력을 읽어 조건에 맞춰 릴레이를 구동합니다.
  • 타이머 프로그램 — LabVIEW 프로그램에서 릴레이 타이머를 구성합니다.
  • 그룹 제어 — 시간 지정과 그룹 명령으로 여러 부하를 함께 켭니다.

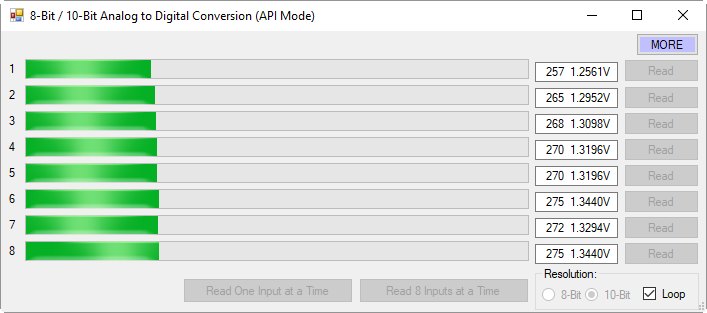

NCD PL_BLUETOOTH_SS-1 - 아날로그 입력값을 읽어 오는 PC 프로그램 화면
아날로그 입력값을 읽어 오는 PC 프로그램 화면

선택 가이드

부하·단말별
선택 기준

이럴 때 (현장 조건)권장 구성선택 이유
중저 전력 부하를 개폐할 때PL_BLUETOOTH_5105 A 또는 10 A SPDT 릴레이를 탑재합니다.
고전력 부하를 개폐할 때PL_BLUETOOTH_SS-120 A SPDT 또는 30 A SPST 릴레이를 탑재합니다.
반도체 방식 스위칭이 필요할 때PL_BLUETOOTH_SSSSR은 주문 때 유형을 지정합니다.
iOS 기기로 제어해야 할 때이더넷·장거리 무선 ProXR LiteiOS는 블루투스 SPP를 지원하지 않습니다.

구성·옵션

구성품과
별매 항목

항목내용
구성품블루투스 릴레이 컨트롤러 1대 (구매 때 고른 릴레이 포함)
릴레이 수1·2·4·8채널 중 주문 때 지정
릴레이 종류5 A·10 A SPDT / 20 A SPDT·30 A SPST / 솔리드스테이트 SPST 모델로 구분
SSR 주의솔리드스테이트 모델은 SSR 별도 선택, 보드에는 미포함
품번PL_BLUETOOTH_510 · PL_BLUETOOTH_SS · PL_BLUETOOTH_SS-1

제품 상세 이미지

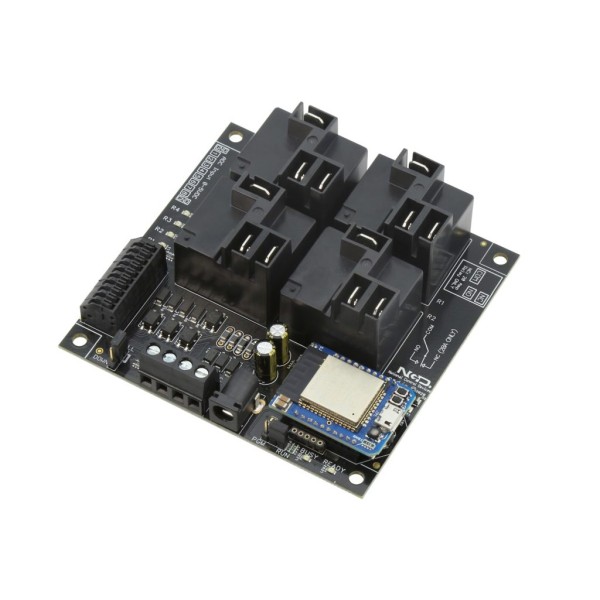

NCD PL_BLUETOOTH_SS-1 상세 이미지 1

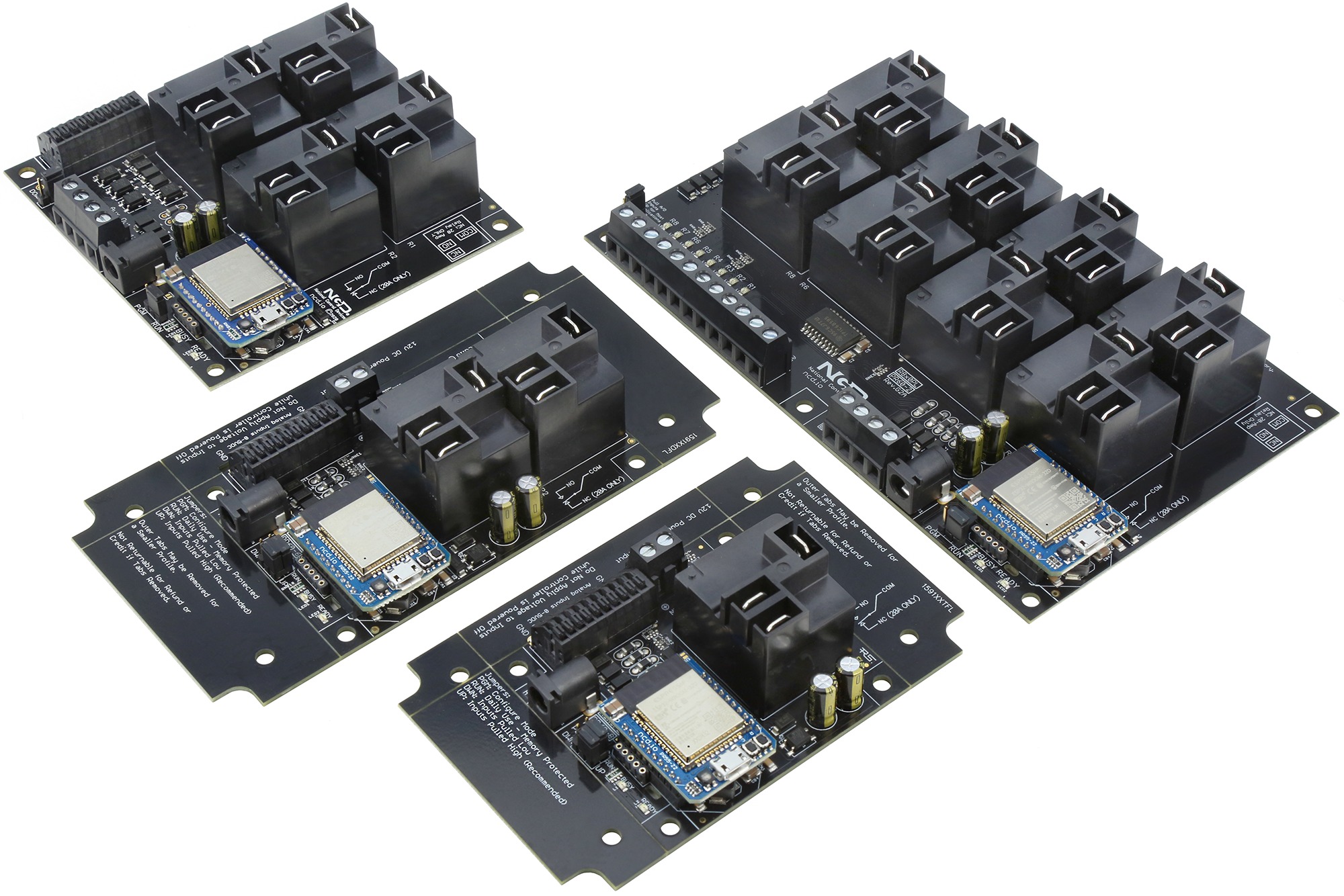

NCD PL_BLUETOOTH_SS-1 상세 이미지 2

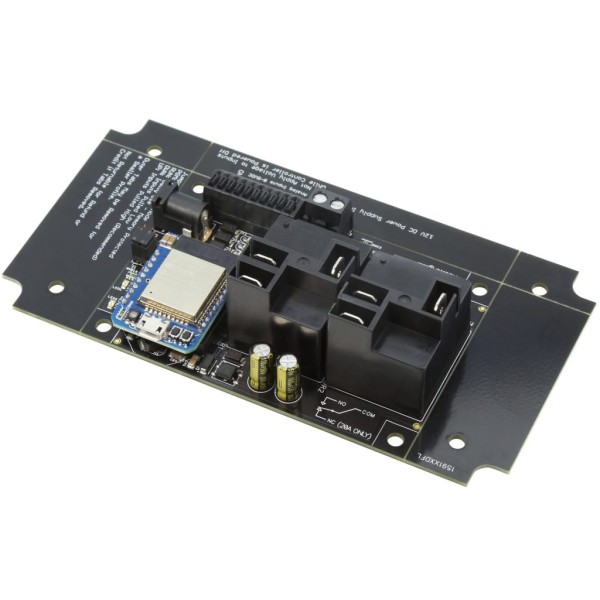

NCD PL_BLUETOOTH_SS-1 상세 이미지 3

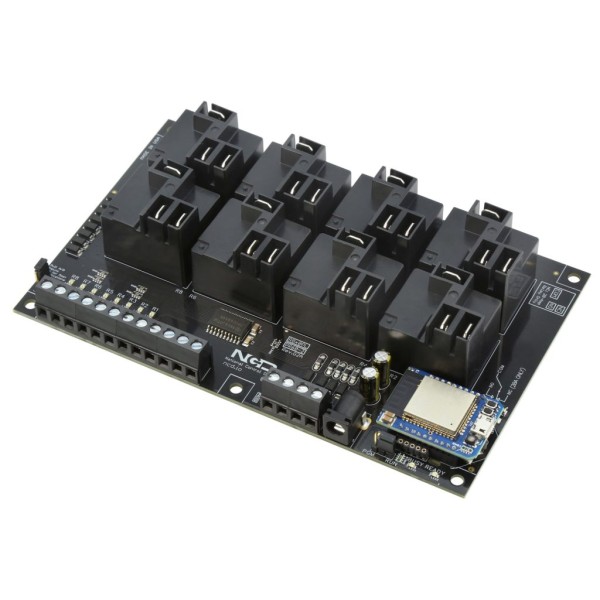

NCD PL_BLUETOOTH_SS-1 상세 이미지 4

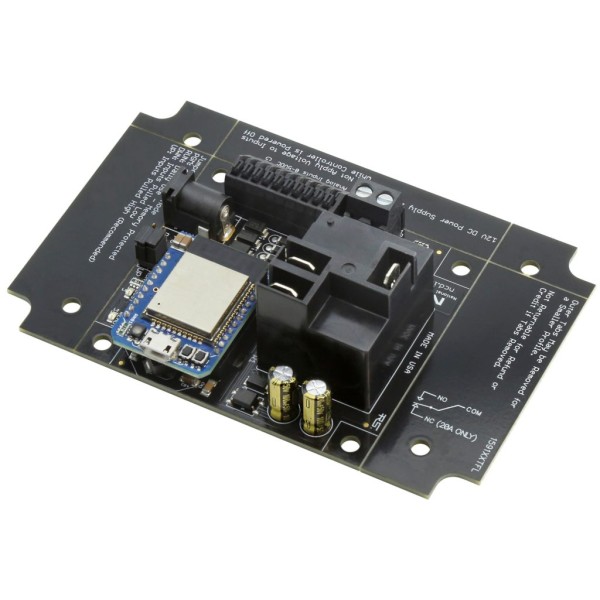

NCD PL_BLUETOOTH_SS-1 상세 이미지 5
NCD PL_BLUETOOTH_SS-1 상세 이미지 6

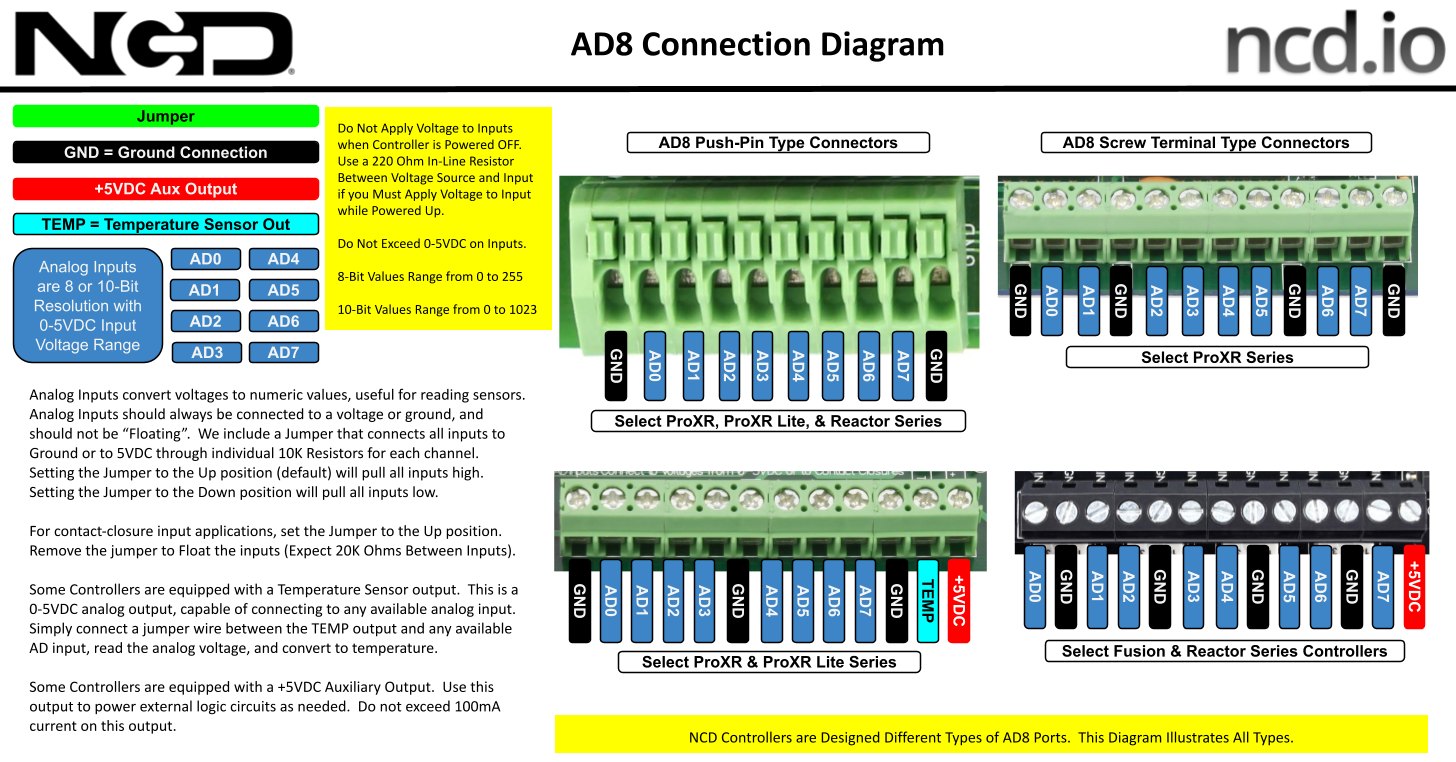

NCD PL_BLUETOOTH_SS-1 - 아날로그 입력 단자 종류별 연결 구성도
아날로그 입력 단자 종류별 연결 구성도

함께 쓰는 장치

함께 쓰는 장치와
참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

통신 모듈 (NCD 스토어)

관련 제품

블루투스 외 연결 방식의
ProXR Lite
