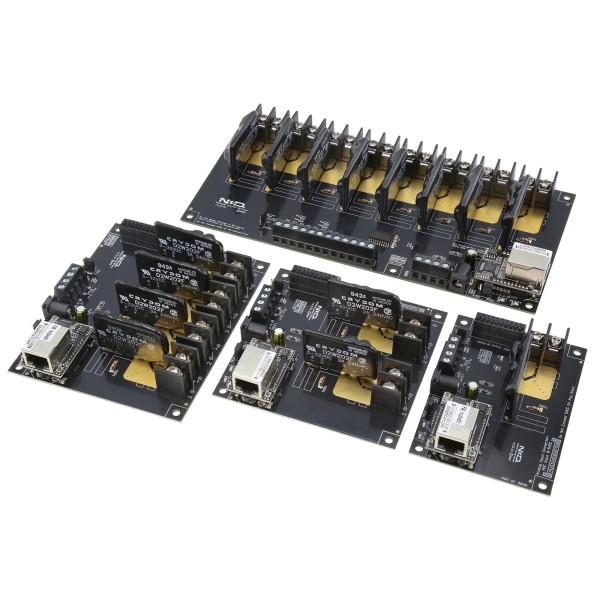

NCD PL_ETH_SS 솔리드 스테이트 릴레이가있는 이더넷 릴레이 보드

NCD PL_ETH_SS 솔리드 스테이트 릴레이가있는 이더넷 릴레이 보드

MODEL
PL_ETH_SS
브랜드
NCD
제품문의 구매하기

기존 LAN에 연결해
릴레이와 입력을 다루는 컨트롤러

NCD ProXR Lite 이더넷 릴레이 컨트롤러

견적 받기

NCD 국내 정식 공급 파트너

NCD ProXR Lite 이더넷 릴레이(이더넷 TCP/IP 릴레이 컨트롤러)는 LAN에 연결해 릴레이 1·2·4·8개를 켜고 끄며, 최대 8개의 아날로그 또는 디지털 입력을 읽습니다. 제어는 여러 해 동안 업계에서 사용된 ProXR 명령 세트로 합니다.

켜기와 끄기, 지속 점멸, 시간 지정, 그룹 제어를 한 명령 세트로 처리하므로 Windows, Mac, Linux, Android 어느 환경에서도 같은 방식으로 프로그래밍할 수 있습니다. 이 컨트롤러는 (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 자료와
소프트웨어

이 제품의 사용 설명서, 기계 도면, 빠른 시작 가이드, 소프트웨어와 샘플 코드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

튜토리얼과 동영상

ProXR 명령 세트

업계에서 오래 쓰인 명령 체계

4개 운영체제

Windows, Mac, Linux, Android

입력 8개

아날로그·디지털 상태 읽기

노이즈 내성

구동·전원 회로 개선

특징

LAN 제어와
입력 모니터링

핵심 특징현장에서 달라지는 점
이더넷 제어기존 LAN에 연결해 릴레이를 켜고 끄며 입력까지 읽으므로 별도 통신 배선이 필요 없습니다.
DHCP 또는 고정 IP사내 네트워크 정책에 맞는 주소 방식을 고를 수 있습니다.
UDP 브로드캐스트 알림모듈이 자신의 IP를 네트워크에 알리므로 주소를 잊어도 장치를 다시 찾을 수 있습니다.
릴레이 액티베이터입력마다 릴레이 제어 기능을 따로 지정하므로 PC 없이도 입력 조건에 따라 릴레이가 동작합니다.
명령 학습베이스 스테이션 소프트웨어로 명령을 학습하고 연결을 설정합니다.
고전력 릴레이20 A SPDT 또는 30 A SPST 릴레이로 최대 240 VAC 고전력 부하를 개폐합니다.

네트워크 설계

IP 설정과
포트 구성

IP는 DHCP 또는 고정 주소 가운데 고를 수 있으며, 컨트롤러는 UDP 브로드캐스트 포트 13000으로 자신의 IP를 알립니다. 제어 명령은 기본 포트 2101로 받고, 이 포트 번호는 프로그램에서 바꿀 수 있습니다. 방화벽이 있는 환경에서는 이 두 포트를 열어 두어야 장치 검색과 제어가 모두 동작합니다.

입력 8개와 릴레이 액티베이터

아날로그 입력은 8채널, 0~5 VDC를 8비트(0~255) 또는 10비트(0~1023)로 읽습니다. 입력이 5 V를 넘으면 CPU가 손상될 수 있으므로 센서 출력 범위를 먼저 확인하고, 입력마다 릴레이 제어 기능을 지정해 조건 동작을 구성합니다.

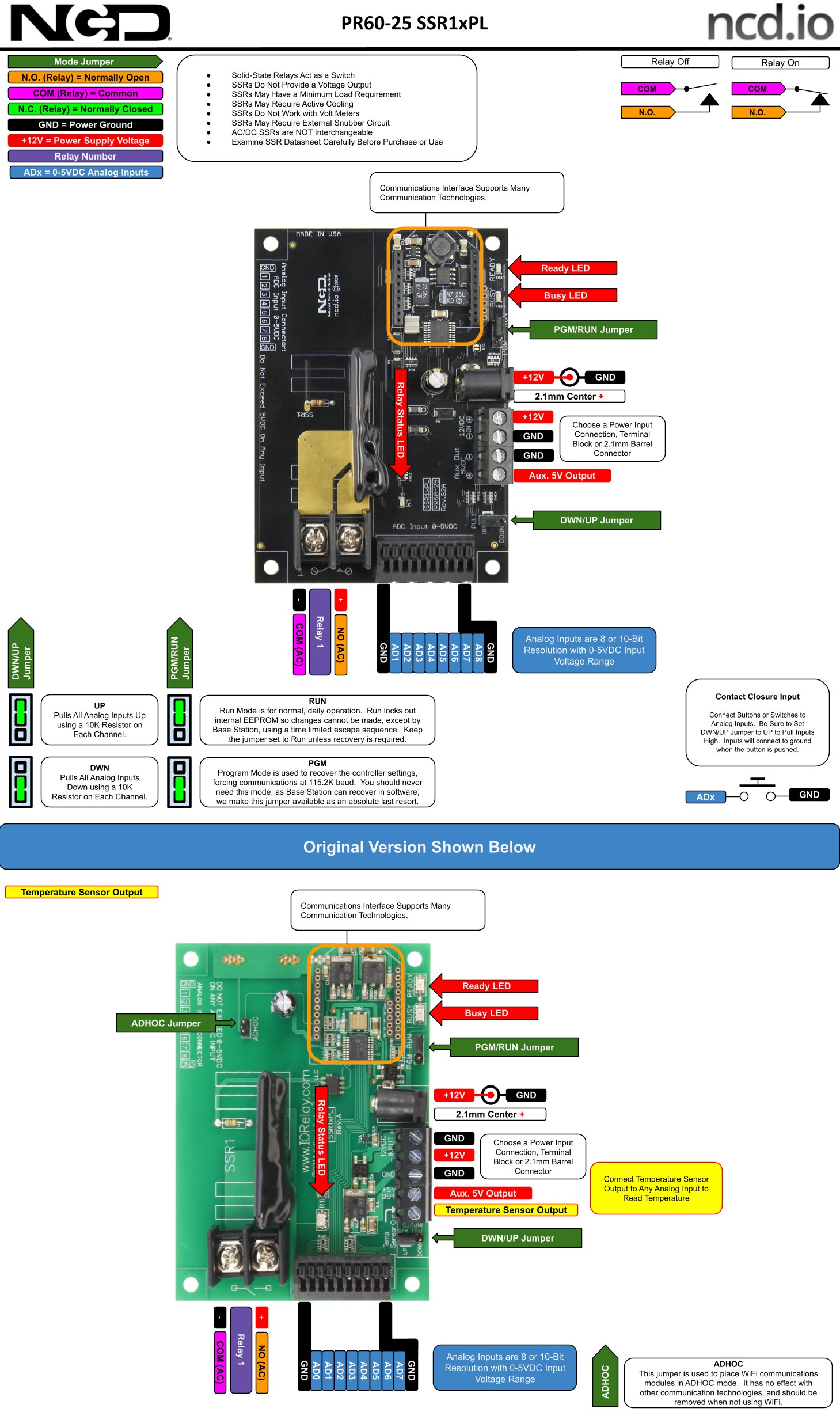

NCD PL_ETH_SS - 릴레이 컨트롤러 보드의 배선 구성도
릴레이 컨트롤러 보드의 배선 구성도

전원 설계

이더넷 릴레이의
소비 전류와 전원

고전력 20 A·30 A 릴레이는 저전력 신호 전환에 맞지 않으므로 신호 부하에는 SPDT 모델을 사용합니다. 구동 전류는 대기 35~200 mA에 릴레이 1개당 28~60 mA, 이더넷 모듈 58~100 mA를 합산합니다. 릴레이 8개 모델이 전부 동작하는 최악의 경우 780 mA이므로, 12 VDC 공급장치 용량은 이 값을 기준으로 정하세요.

사용 방법

ProXR Lite 이더넷 릴레이
TCP 포트 2101 명령 예시

ProXR Lite 이더넷 릴레이는 LAN에서 IP를 받은 뒤 TCP 포트 2101로 ProXR 명령 바이트를 받아 릴레이를 켜고 끕니다. 명령은 Windows용 Base Station 소프트웨어에서 IP와 포트를 지정해 먼저 시험합니다.

소프트웨어·도구하는 일
Base StationConnection Settings에서 Network를 골라 IP와 포트 2101로 연결, 명령 학습
UDP 포트 13000 알림컨트롤러가 브로드캐스트하는 자신의 IP 확인
TCP 소켓 프로그램 (LabVIEW, Visual Studio)자체 프로그램에서 명령 바이트 송수신

처음 연결하는 순서

순서할 일
1컨트롤러를 LAN에 연결하고 12 VDC 정전압 전원을 넣습니다.
2DHCP로 주소를 받는 경우 UDP 브로드캐스트 포트 13000으로 들어오는 알림에서 컨트롤러 IP를 확인하세요.
3Base Station을 실행해 Connection Settings에서 Network를 고르고 IP와 포트 2101을 입력합니다.
4릴레이 켜기·끄기를 시험해 배선과 동작을 확인하세요.
5자체 프로그램은 같은 IP와 포트 2101로 TCP 소켓을 열어 아래 API 명령 바이트를 보냅니다.

이더넷 ProXR Lite 명령 바이트 예시

명령하는 일
AA 03 FE 6C 01 18뱅크 1의 릴레이 1 켜기 (응답 AA 01 55 00)
AA 03 FE 64 00 0F모든 뱅크의 릴레이 1 끄기
AA 03 FE 6C 00 17모든 뱅크의 릴레이 1 켜기
AA 03 FE 74 01 20뱅크 1 릴레이 1의 켜짐·꺼짐 상태 읽기

이더넷 연결에서도 USB와 같은 바이트를 보냅니다. API 형식은 AA, 바이트 수, 명령 바이트, 체크섬 순서이며, 명령 형식은 펌웨어 버전에 따라 다를 수 있으니 설치한 장치의 안내서를 함께 확인하세요.

방화벽이 있는 네트워크에서는 제어용 포트 2101과 IP 알림용 포트 13000을 열어 두세요. 포트 2101은 프로그램에서 바꿀 수 있습니다.

사양

이더넷 3개 모델
구성과 공통 사양

모델명릴레이 수릴레이
PL_ETH_20301 · 2 · 4 · 8 중 선택20 A SPDT 또는 30 A SPST
PL_ETH_5101 · 2 · 4 · 8 중 선택5 A 또는 10 A SPDT
PL_ETH_SS1 · 2 · 4 · 8 중 선택솔리드스테이트 (SSR 별도 선택)

시리즈 공통 사양

항목사양
릴레이 수1 · 2 · 4 · 8개 중 선택
통신이더넷
제어 동작켜기 · 끄기 · 반복 점멸 · 시간 지정 · 그룹 제어
고전력형 릴레이20 A SPDT 또는 30 A SPST, 최대 240 VAC(절대 최대)
SPDT형 릴레이5 A 또는 10 A SPDT, 최대 240 VAC(절대 최대)
솔리드스테이트형SSR은 보드에 포함되지 않음 (주문 때 선택)
작동 전압10 / 12 / 15 VDC (최소 / 표준 / 최대)
대기 전력 소비35 / 100 / 200 mA (활성 릴레이 없음, 통신 모듈 없음)
릴레이 전력 소비28 / 35 / 60 mA (작동 릴레이 1개당)
작동 온도 범위-40 ~ 85 °C
보관 온도 범위-55 ~ 85 °C
작동 습도0 ~ 70 % (비응축)
릴레이 활성화 시간15 ms (구성 요소 등급)
릴레이 비활성화 시간10 ms (구성 요소 등급)
기계적 수명10,000,000회 (구성 요소 등급)
전기적 수명100,000회 (최대 부하 시)
이더넷 모듈 전력 소비58 / 82 / 100 mA
아날로그 입력8채널, 0~5 VDC, 8비트(0~255) 또는 10비트(0~1023)
IP 설정DHCP 또는 고정 IP
기본 포트2101 (변경 가능)
IP 알림UDP 브로드캐스트, 포트 13000
기준 조건12 VDC 동작, 21 °C 기준

활용 분야

LAN 제어가
적합한 현장

  • 원격 전원 제어 — LAN에 연결된 장비의 전원을 켜고 끕니다.
  • 프로그램 연동 — LabVIEW와 Visual Studio 프로그램에서 릴레이를 제어합니다.
  • 조건 동작 — 센서 입력을 읽어 조건에 맞춰 릴레이를 구동합니다.
  • 그룹 제어 — 시간 지정과 그룹 명령으로 여러 부하를 함께 켭니다.

선택 가이드

부하·연결 방식별
선택 기준

이럴 때 (현장 조건)권장 구성선택 이유
중저 전력 부하를 개폐할 때PL_ETH_5105 A 또는 10 A SPDT 릴레이를 탑재합니다.
고전력 부하를 개폐할 때PL_ETH_203020 A SPDT 또는 30 A SPST 릴레이를 탑재합니다.
반도체 방식 스위칭이 필요할 때PL_ETH_SSSSR은 주문 때 유형을 지정합니다.
LAN 대신 무선 연결이 필요할 때블루투스·장거리 무선 ProXR Lite같은 명령 세트로 연결 방식만 달라집니다.

구성·옵션

구성품과
별매 항목

항목내용
구성품이더넷 TCP/IP 통신 모듈이 포함된 릴레이 컨트롤러
릴레이 수구매 때 1·2·4·8채널 중 선택
릴레이 종류품번으로 구분 (SPDT 5 A·10 A, 20 A SPDT·30 A SPST, 솔리드스테이트 SPST)
SSR솔리드스테이트 모델의 SSR 유형은 주문 때 지정하며 보드에는 미포함
품번PL_ETH_510 · PL_ETH_2030 · PL_ETH_SS

제품 상세 이미지

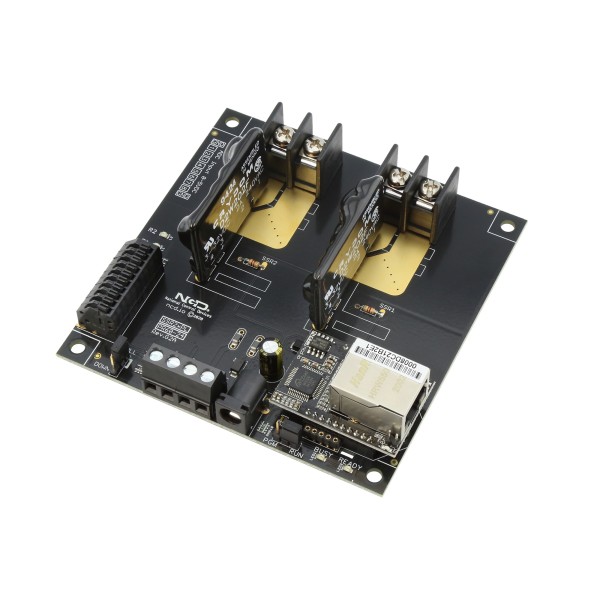

NCD PL_ETH_SS 상세 이미지 1

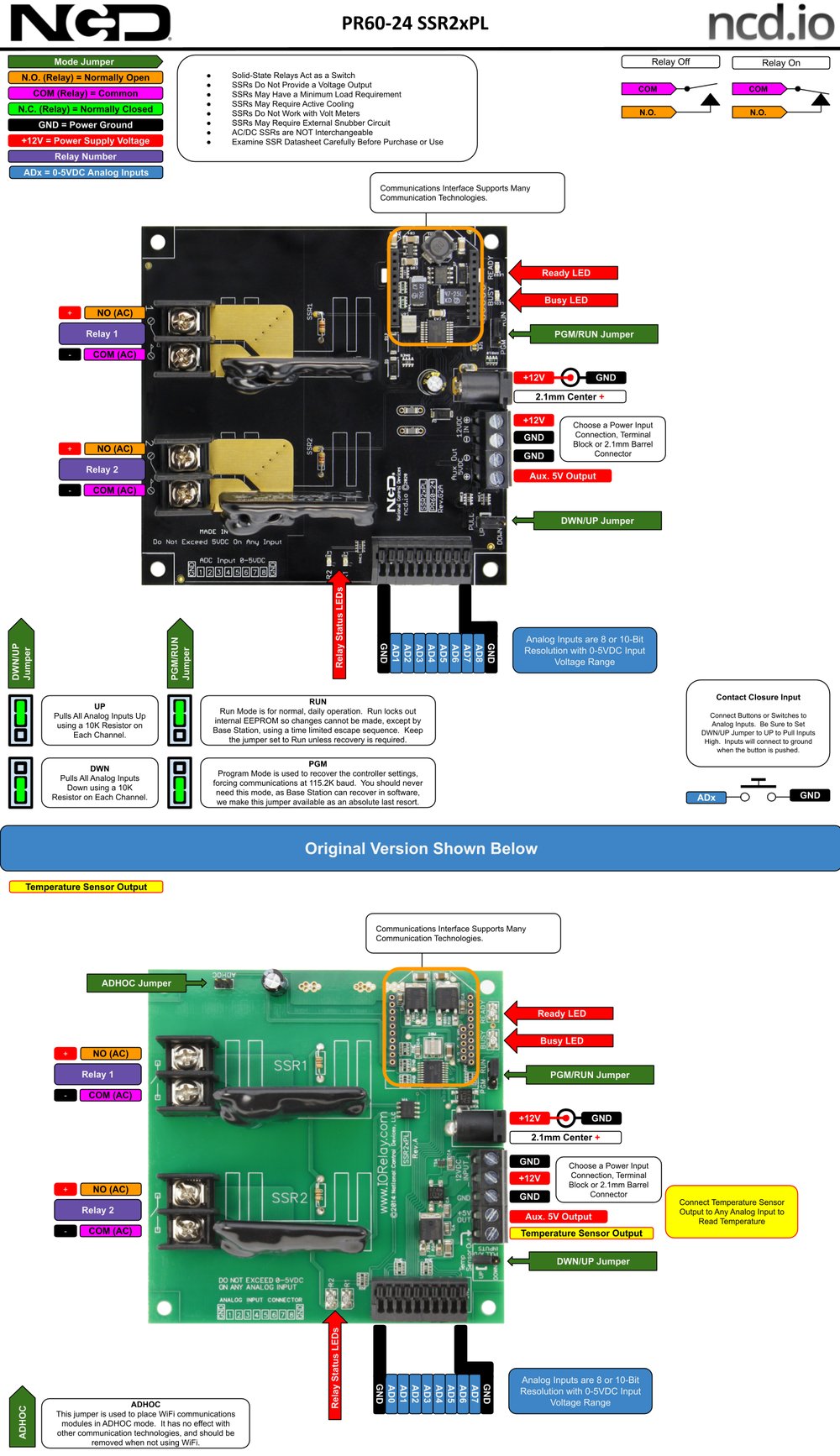

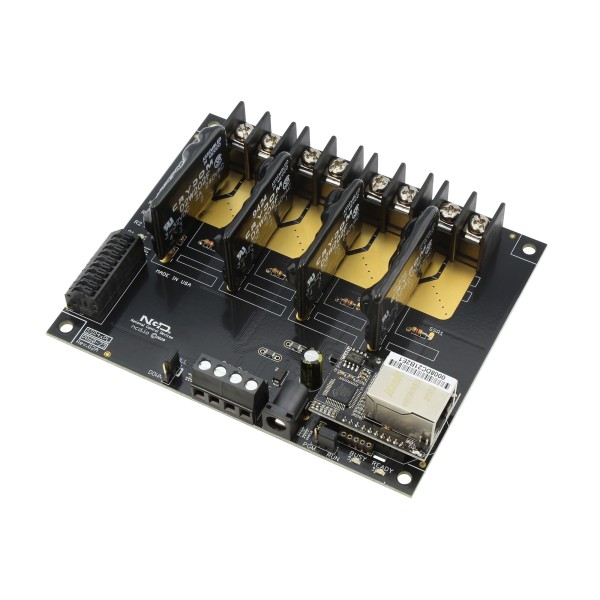

NCD PL_ETH_SS 상세 이미지 2

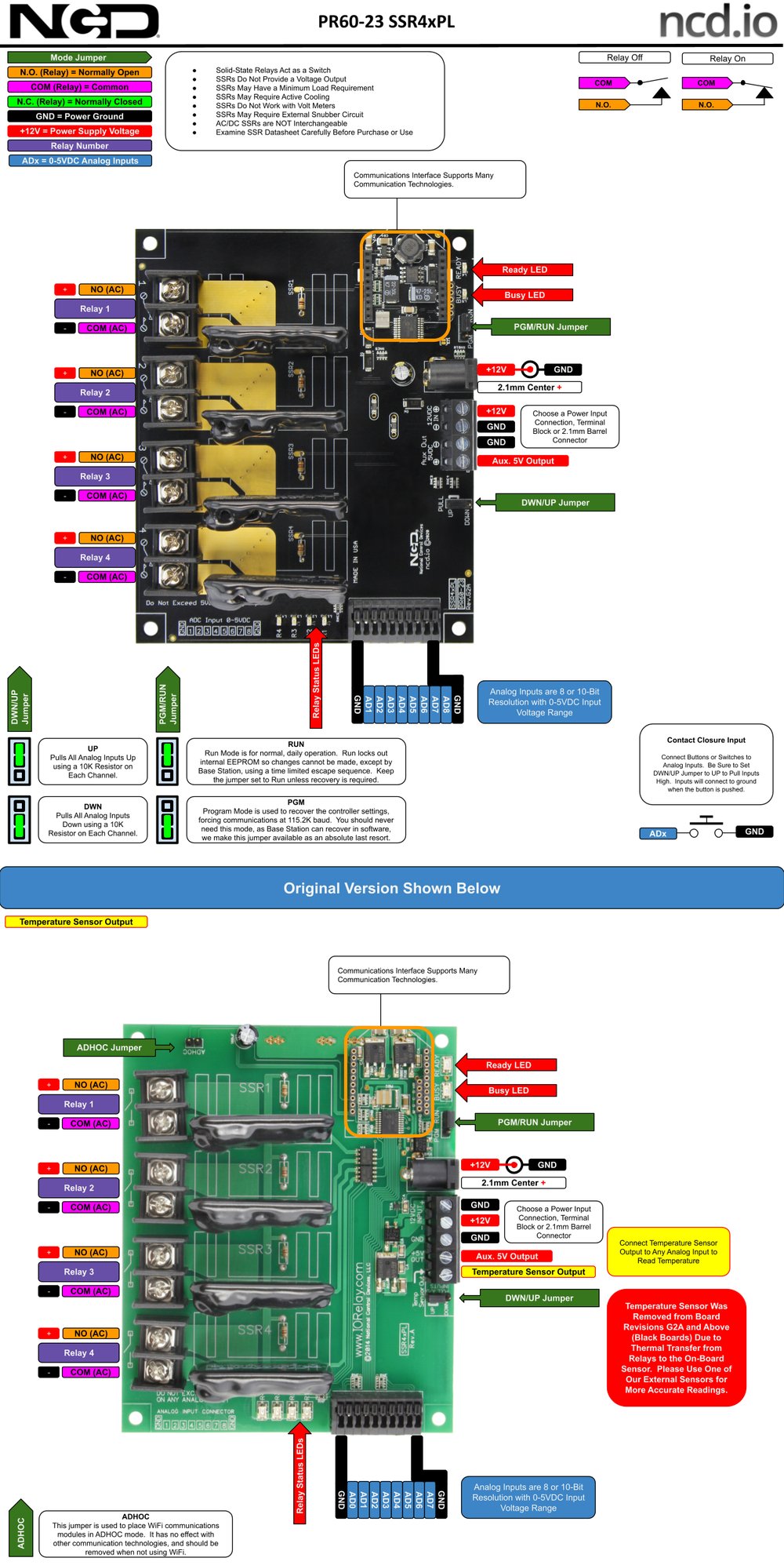

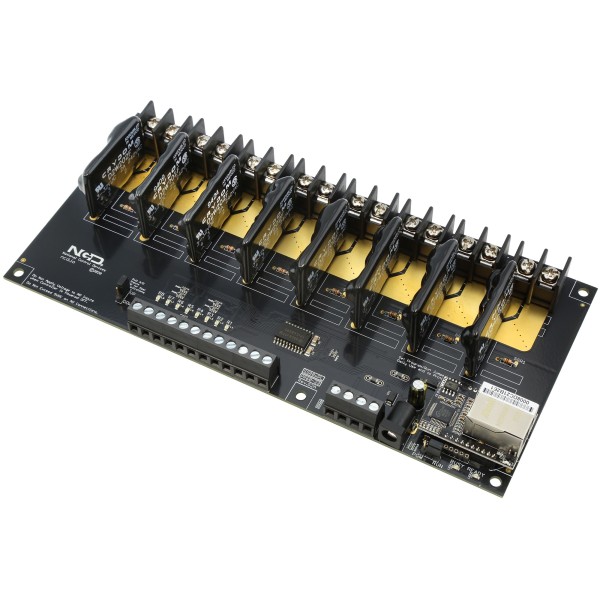

NCD PL_ETH_SS 상세 이미지 3

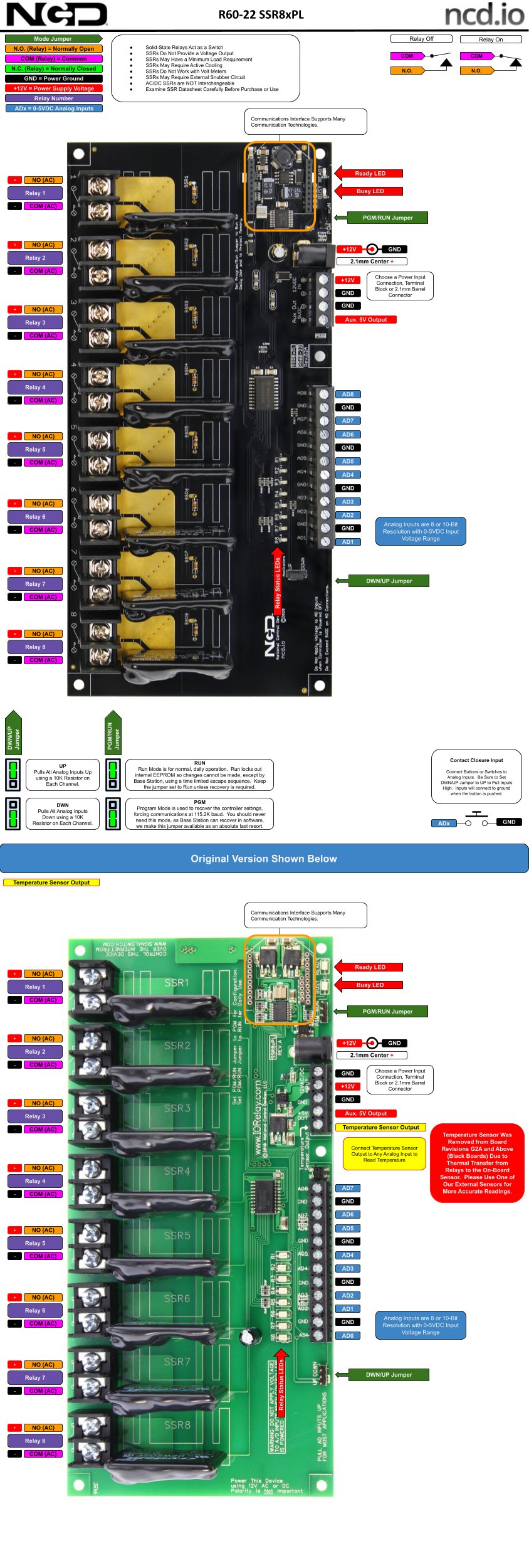

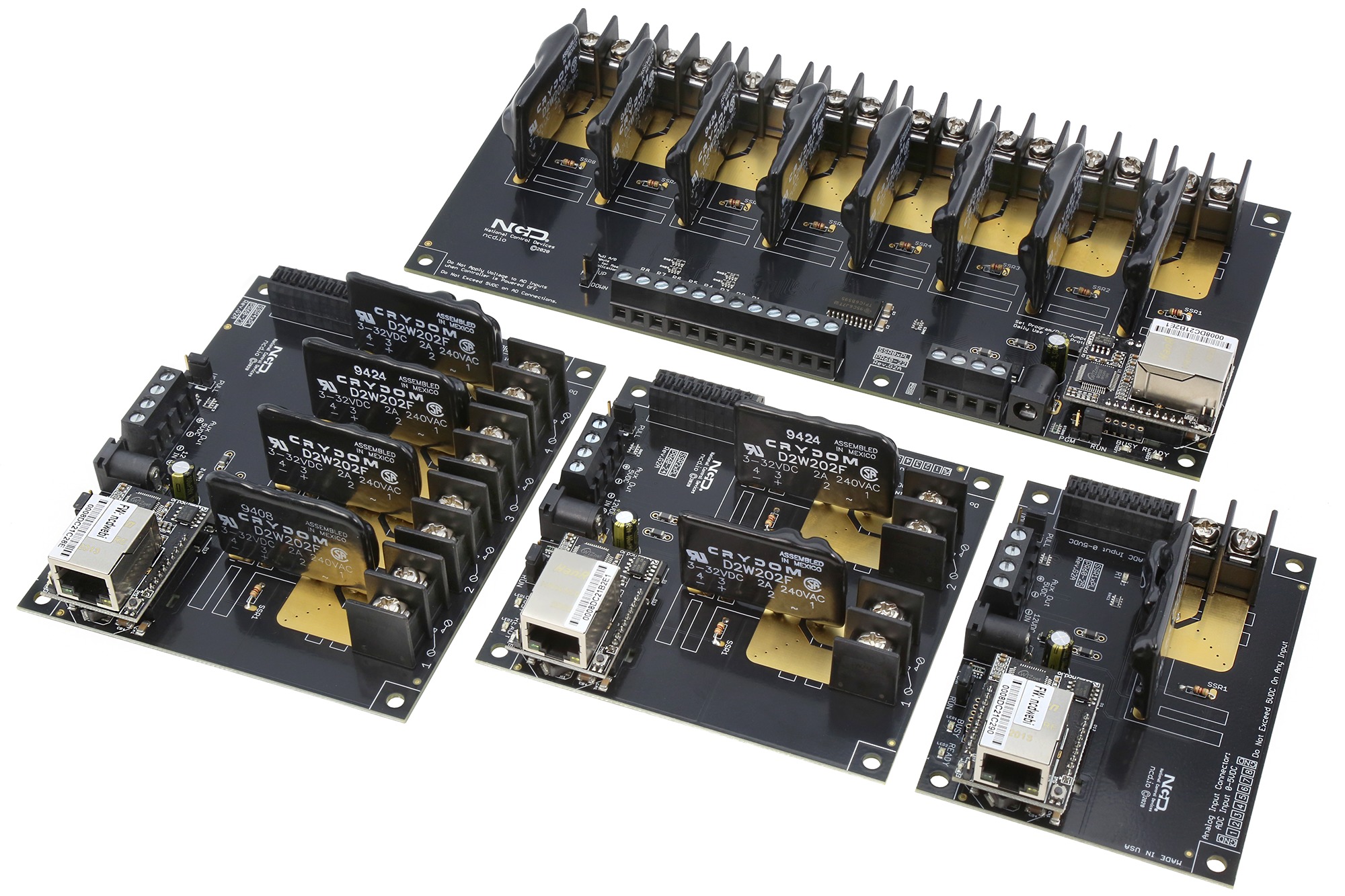

NCD PL_ETH_SS 상세 이미지 4
