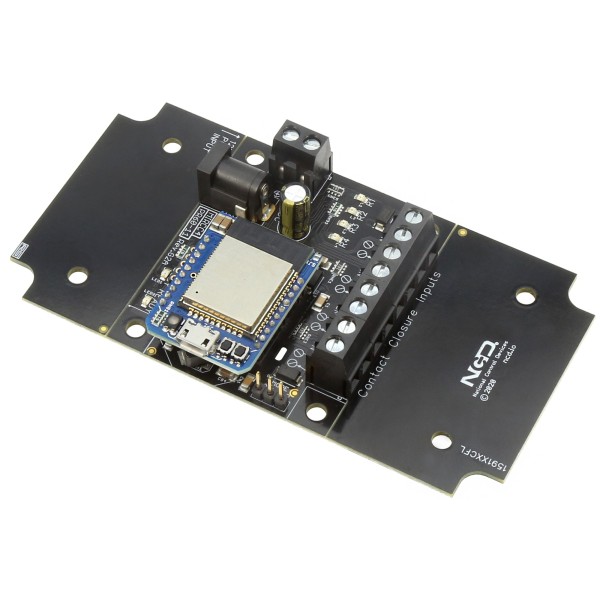

NCD PR60-11_MIRCC4_WIFI WiFi 또는 Bluetooth를 통한 4 채널 푸시 알림 접점 폐쇄 입력

NCD PR60-11_MIRCC4_WIFI WiFi 또는 Bluetooth를 통한 4 채널 푸시 알림 접점 폐쇄 입력

MODEL
PR60-11_MIRCC4_WIFI
브랜드
NCD
제품문의 구매하기

접점 변화를 Wi-Fi로
서버에 보내는 입력 보드

NCD MIRCC Wi-Fi/Bluetooth 푸시 알림 접점 폐쇄 입력 보드

견적 받기

NCD 국내 정식 공급 파트너

NCD MIRCC Wi-Fi는 접점 입력 1·2·4·8채널의 변화를 Wi-Fi 네트워크에서 TCP/IP·UDP 패킷으로 전송하는 푸시 알림 접점 폐쇄 입력 보드(무선 접점 입력 모듈)입니다. 도어·플로트·버튼 신호를 서버로 직접 전송합니다.

Wi-Fi·Bluetooth·USB 3-in-1 통신 모듈이 한 보드에 들어 있어 같은 접점 데이터를 TCP나 UDP로 특정 서버나 네트워크 전체에 보내고, MQTT로 Amazon AWS 같은 서버에도 연결합니다. 별도 게이트웨이 없이 접점 신호를 서버에 전달하는 이 보드는 (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 자료와
소프트웨어

이 제품의 기계 도면, 빠른 시작 가이드, 소프트웨어와 샘플 코드, 튜토리얼 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

튜토리얼과 동영상

Wi-Fi·BT·USB

3가지 방식의 데이터 전송

1 · 2 · 4 · 8채널

접점 입력 모델 구성

200피트

Bluetooth 최대 통신 거리

8바이트

패킷에 담는 사용자 정의 데이터

특징

접점 변화를 서버까지
직접 전달

핵심 특징현장에서 달라지는 점
접점 변화 즉시 전송입력 상태가 바뀌는 순간 패킷을 생성해 서버가 주기적으로 조회하는 구조보다 알림 지연이 줄어듭니다.
TCP·UDP 선택 전송특정 서버에는 TCP로, 로컬 네트워크 전체에는 UDP로 보내므로 수신 프로그램 구조에 따라 선택합니다.
MQTT 연결Amazon AWS 같은 MQTT 서버에 직접 접속하므로 클라우드 연동에 중간 변환 장치가 필요 없습니다.
Wi-Fi·Bluetooth·USB 3-in-1네트워크가 없는 위치에서는 Bluetooth나 USB로 같은 데이터를 받으므로 설치 환경에 맞게 통신 방식을 선택할 수 있습니다.
내장 웹 페이지와 Base Station무료 소프트웨어와 내장 웹 페이지로 Wi-Fi 모듈을 설정하므로 현장 시운전이 빨라집니다.

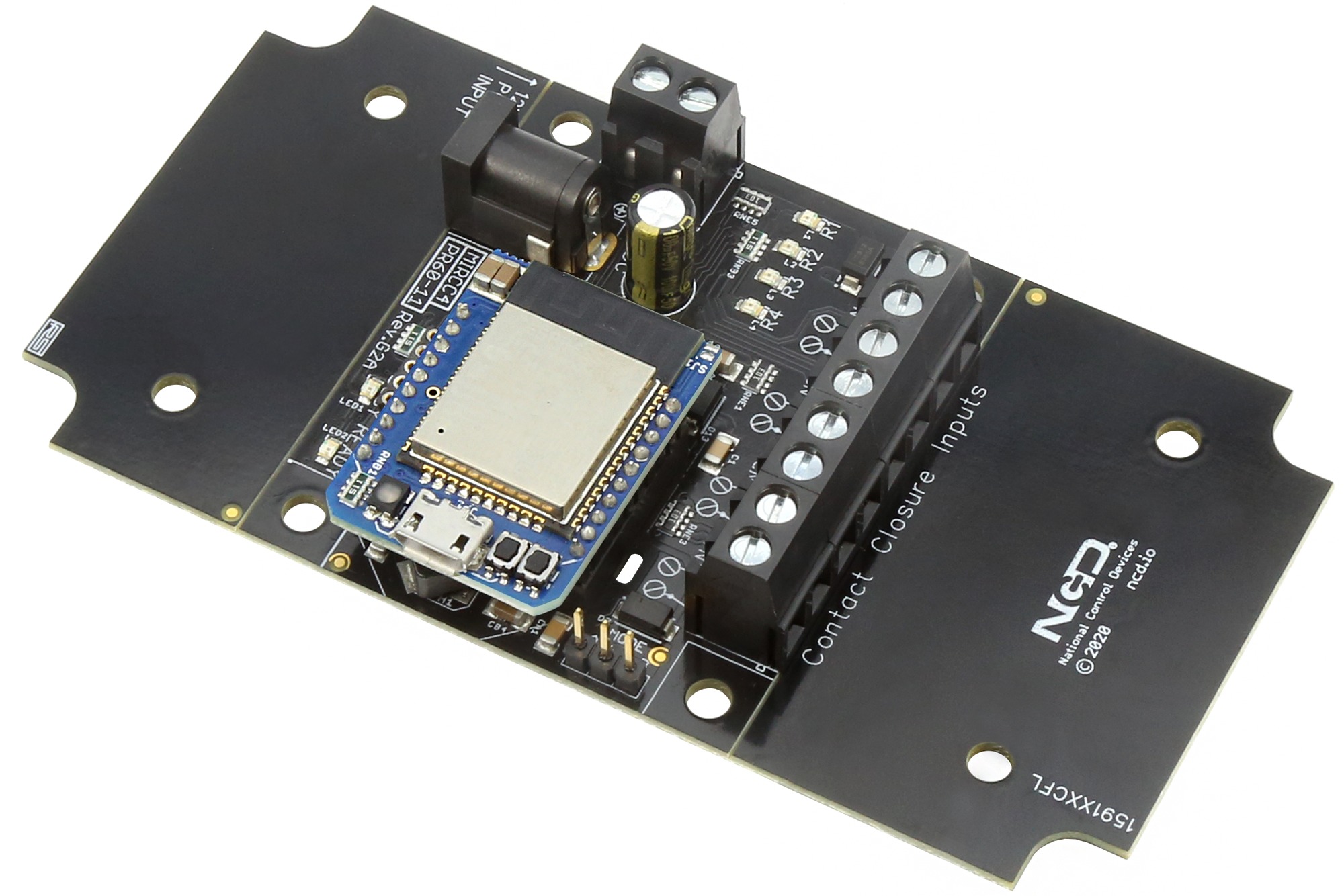

NCD PR60-11_MIRCC4_WIFI - Wi-Fi 모듈과 단자대가 있는 접점 입력 기판
Wi-Fi 모듈과 단자대가 있는 접점 입력 기판

네트워크 설계

패킷 전송 대상과
설정 순서

Wi-Fi 모듈 설정에는 별매 ZIGMO USB 설정 어댑터와 Base Station 소프트웨어를 사용합니다. 접속할 서버 주소와 프로토콜(TCP 또는 UDP), 패킷에 실을 사용자 정의 8바이트를 이 단계에서 지정합니다.

장치 IP 확인에는 UDP 브로드캐스트를 사용하며 TCP 기본 포트는 2101입니다. 서버 프로그램은 이 포트로 접속해 프레임을 받습니다.

설정 어댑터로 Wi-Fi 모듈을 구성하는 단계

ZIGMO USB 어댑터로 PC와 보드를 연결하고 Base Station 소프트웨어에서 접속 네트워크와 전송 대상을 입력합니다. 설정을 마치면 어댑터를 분리해도 보드가 단독으로 동작합니다.

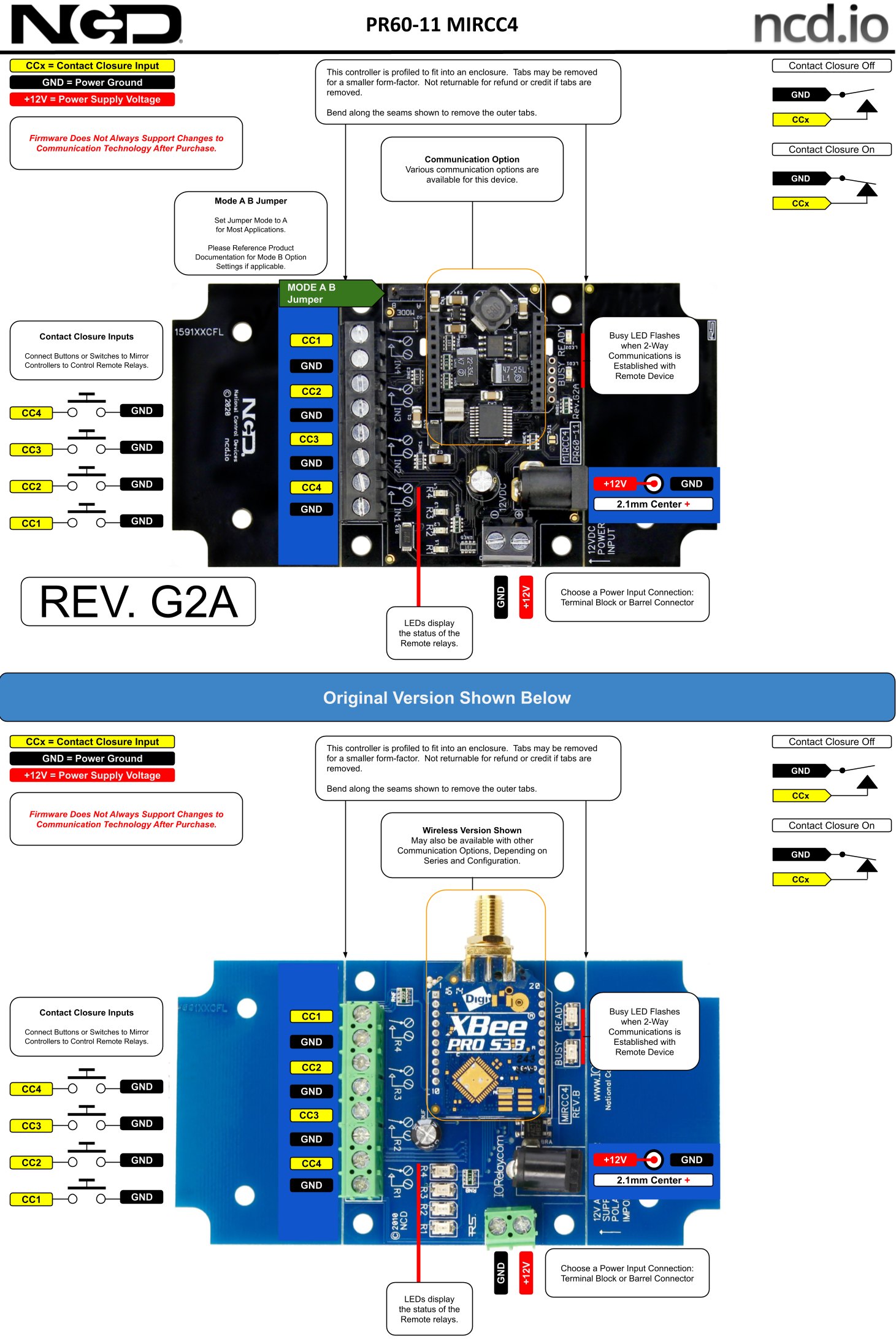

NCD PR60-11_MIRCC4_WIFI - 접점 입력 보드의 단자와 연결 부위 설명도
접점 입력 보드의 단자와 연결 부위 설명도

통신 선택

무선 방식별
통신 특성

Bluetooth는 Serial Port Profile로 가상 COM 포트처럼 동작하며 통신 거리는 최대 200피트입니다. Wi-Fi는 내장형 또는 외장형 안테나 중에서 선택하고, 외장 안테나가 도달 거리에 조금 더 유리합니다.

메일이나 문자는 보드가 직접 보내지 않으며, 선택 소프트웨어 N-Button으로 알림을 구성합니다.

사양

Wi-Fi 1~8채널 모델 비교 사양

항목MIRCC1_WIFIMIRCC2_WIFIMIRCC4_WIFIMIRCC8_WIFI
접점 입력 채널1채널2채널4채널8채널
NCD 품번PR60-9_MIRCC1_WIFIPR60-10_MIRCC2_WIFIPR60-11_MIRCC4_WIFIPR60-12_MIRCC8_WIFI
입력 연결나사 단자나사 단자나사 단자나사 단자

시리즈 공통 사양

항목사양
통신 모듈Wi-Fi · Bluetooth · USB 3-in-1, MQTT 지원
Wi-Fi 프로토콜TCP/IP, UDP (특정 서버 또는 로컬 네트워크 전체 전송)
IP 확인 / TCP 기본 포트UDP 브로드캐스트 / 2101
클라우드 연결MQTT (Amazon AWS 포함)
BluetoothSerial Port Profile(SPP), 가상 COM 포트, 최대 200피트
USB가상 COM 포트
안테나내장형 또는 외장형
프레임 발생 시점입력 상태 변화
프레임 구성전체 입력 상태 1바이트 + 사용자 정의 데이터 8바이트
적용 센서버튼, 스위치, 자석 센서, 플로트 스위치 등 건식 접점
작동 전압12 VDC
전원 연결2.1 mm 배럴 커넥터 또는 2핀 나사 단자
권장 전원12 VDC, 1.25 A 이상, 중심 양극 (별매)
상태 표시입력 LED, CPU 사용 중/준비 LED
설정Base Station (무료), 내장 웹 페이지, USB 설정 어댑터(별매)
선택 소프트웨어N-Button 자동화 소프트웨어 (별매)

활용 분야

접점 변화를 무선으로
올리는 현장

  • 출입문·창문 개방 알림 — 도어 센서 접점이 열리면 알림 패킷을 서버로 전송합니다.
  • 수위 경보 — 플로트 스위치 접점이 닫히면 수위 상승 신호를 서버에 전달합니다.
  • 장비 이상 접점 전달 — 설비의 이상 출력 접점을 네트워크로 원격 서버에 전송합니다.
  • 원격 설비 상태 감시 — 떨어진 설비의 on/off 상태를 서버에서 모니터링합니다.
  • 감지기 접점 서버 연동 — 화재·침입 감지기 접점 신호를 MQTT 서버에 연결합니다.

선택 가이드

접점 수별 Wi-Fi
권장 모델

이럴 때 (현장 조건)권장 모델선택 이유
접점 하나만 감시할 때MIRCC1_WIFI입력 1채널로 도어나 플로트 하나를 네트워크에 연결합니다.
접점 두 개를 한 보드에서 받을 때MIRCC2_WIFI입력 2채널로 한 쌍의 신호를 하나의 Wi-Fi 모듈로 전송합니다.
여러 설비의 접점을 한곳에 모을 때MIRCC4_WIFI입력 4채널로 라인별 상태 접점을 한 보드에 집약합니다.
많은 접점을 보드 하나로 줄일 때MIRCC8_WIFI입력 8채널로 보드와 전원 수를 가장 적게 줄입니다.
유선 직렬로 PC에 연결할 때MIRCC_Serial 계열RS-232 직렬 통신으로 PC의 COM 포트에 연결합니다.

구성·옵션

MIRCC Wi-Fi 기본 구성과
별매 부속

구성품옵션별매품번
Wi-Fi · Bluetooth · USB 통신 모듈 보드1채널 · 접점 1개12 VDC 1.25 A 전원, USB 설정 어댑터MIRCC1_WIFI
Wi-Fi · Bluetooth · USB 통신 모듈 보드2채널 · 접점 2개12 VDC 1.25 A 전원, USB 설정 어댑터MIRCC2_WIFI
Wi-Fi · Bluetooth · USB 통신 모듈 보드4채널 · 접점 4개12 VDC 1.25 A 전원, USB 설정 어댑터MIRCC4_WIFI
Wi-Fi · Bluetooth · USB 통신 모듈 보드8채널 · 접점 8개12 VDC 1.25 A 전원, USB 설정 어댑터MIRCC8_WIFI
