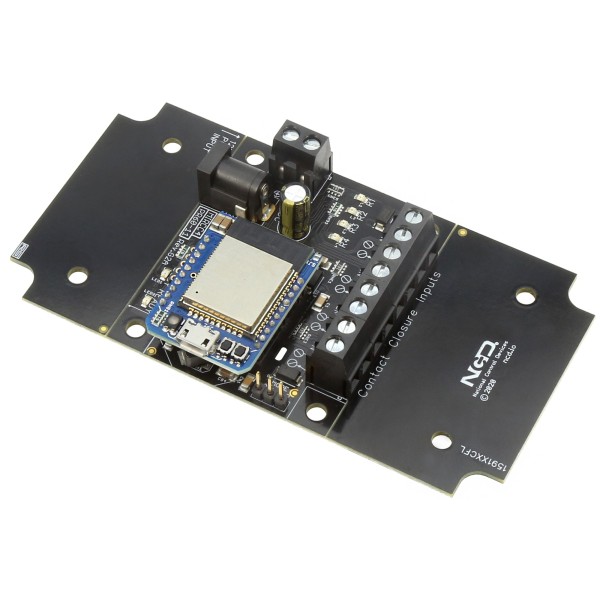

NCD PR60-11_MIRCC4_WIFI WiFi 또는 Bluetooth를 통한 4 채널 푸시 알림 접점 폐쇄 입력

접점 변화를 Wi-Fi로
서버에 보내는 입력 보드

NCD MIRCC Wi-Fi/Bluetooth 푸시 알림 접점 폐쇄 입력 보드

견적 받기

NCD 국내 정식 공급 파트너

NCD MIRCC Wi-Fi는 접점 입력 1·2·4·8채널의 변화를 Wi-Fi 네트워크에서 TCP/IP·UDP 패킷으로 전송하는 푸시 알림 접점 폐쇄 입력 보드(무선 접점 입력 모듈)입니다. 도어·플로트·버튼 신호를 서버로 직접 전송합니다.

Wi-Fi·Bluetooth·USB 3-in-1 통신 모듈이 한 보드에 들어 있어 같은 접점 데이터를 TCP나 UDP로 특정 서버나 네트워크 전체에 보내고, MQTT로 Amazon AWS 같은 서버에도 연결합니다. 별도 게이트웨이 없이 접점 신호를 서버에 전달하는 이 보드는 (주)테솔이 국내에 공식 공급합니다.

특징

접점 변화를 서버까지
직접 전달

네트워크 설계

패킷 전송 대상과
설정 순서

Wi-Fi 모듈 설정에는 별매 ZIGMO USB 설정 어댑터와 Base Station 소프트웨어를 사용합니다. 접속할 서버 주소와 프로토콜(TCP 또는 UDP), 패킷에 실을 사용자 정의 8바이트를 이 단계에서 지정합니다.

장치 IP 확인에는 UDP 브로드캐스트를 사용하며 TCP 기본 포트는 2101입니다. 서버 프로그램은 이 포트로 접속해 프레임을 받습니다.

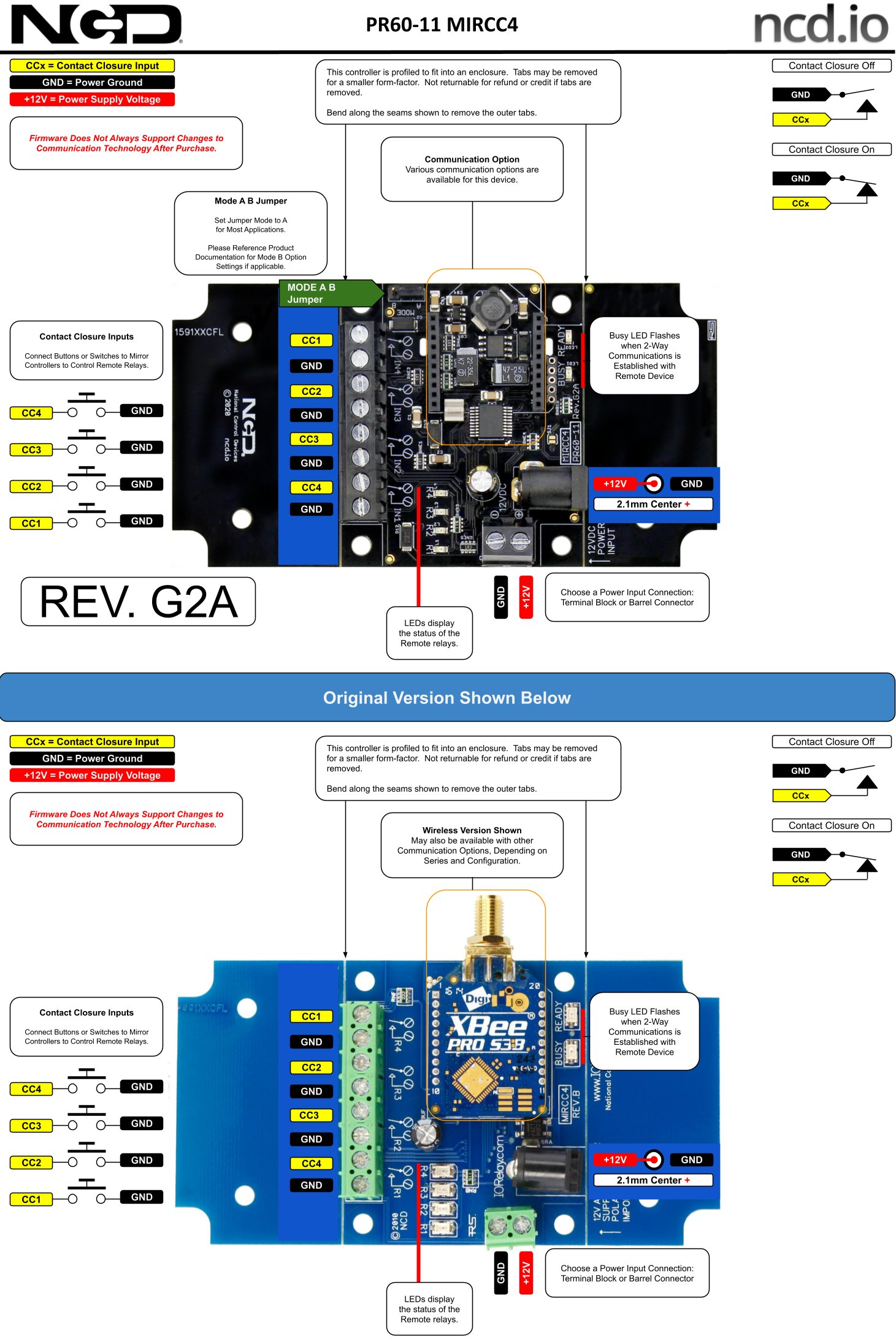

접점 입력 보드의 단자와 연결 부위 설명도

통신 선택

무선 방식별
통신 특성

Bluetooth는 Serial Port Profile로 가상 COM 포트처럼 동작하며 통신 거리는 최대 200피트입니다. Wi-Fi는 내장형 또는 외장형 안테나 중에서 선택하고, 외장 안테나가 도달 거리에 조금 더 유리합니다.

메일이나 문자는 보드가 직접 보내지 않으며, 선택 소프트웨어 N-Button으로 알림을 구성합니다.

사양

Wi-Fi 1~8채널 모델 비교 사양

시리즈 공통 사양

활용 분야

접점 변화를 무선으로
올리는 현장

• 출입문·창문 개방 알림 — 도어 센서 접점이 열리면 알림 패킷을 서버로 전송합니다.
• 수위 경보 — 플로트 스위치 접점이 닫히면 수위 상승 신호를 서버에 전달합니다.
• 장비 이상 접점 전달 — 설비의 이상 출력 접점을 네트워크로 원격 서버에 전송합니다.
• 원격 설비 상태 감시 — 떨어진 설비의 on/off 상태를 서버에서 모니터링합니다.
• 감지기 접점 서버 연동 — 화재·침입 감지기 접점 신호를 MQTT 서버에 연결합니다.

선택 가이드

접점 수별 Wi-Fi
권장 모델

구성·옵션

MIRCC Wi-Fi 기본 구성과
별매 부속

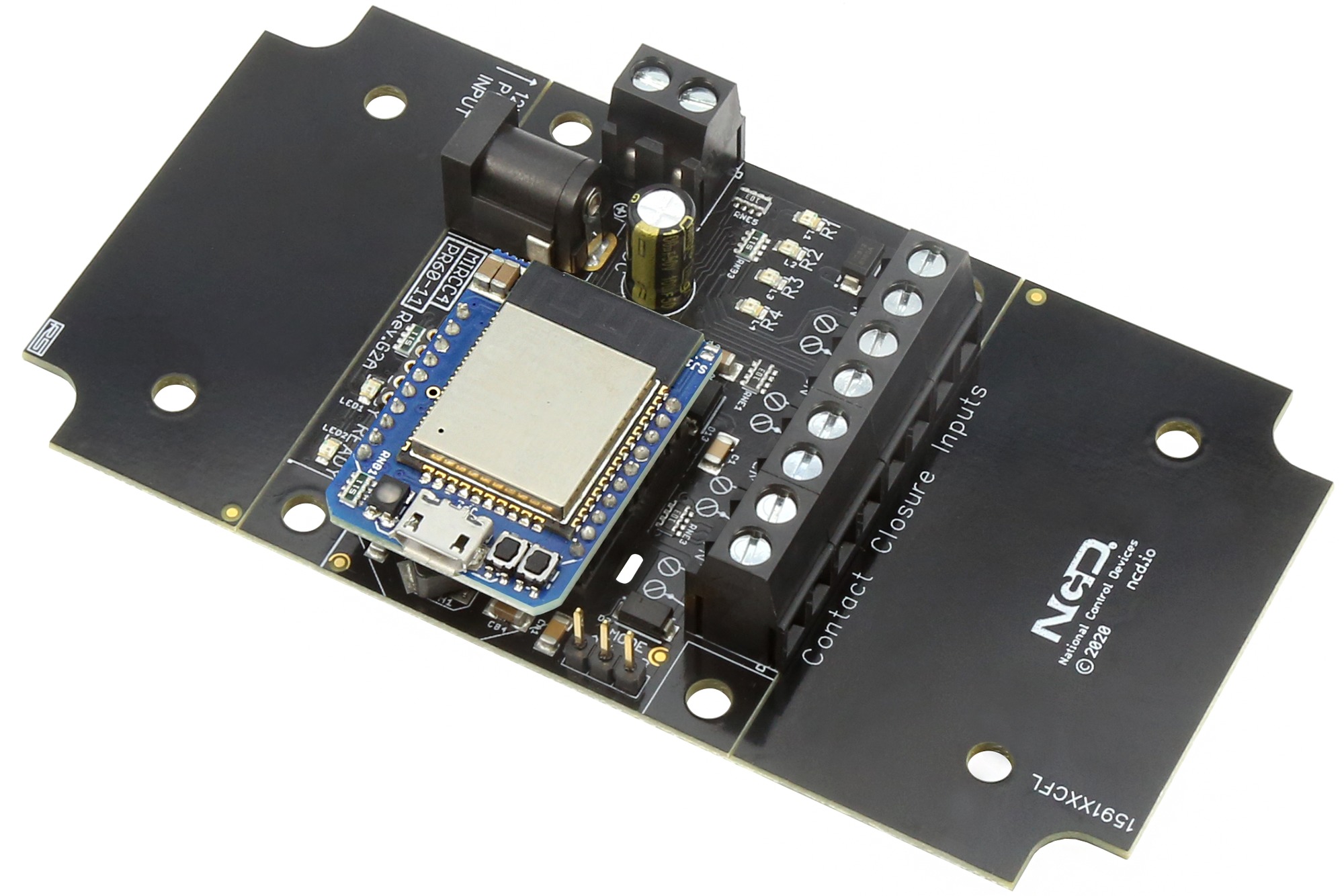

제품 상세 이미지
