모터·밸브 부하를 소음 없이⁣ 개폐하는 SSR 보드

NCD SSR1x RS-232 솔리드 스테이트 릴레이 컨트롤러⁣ 채널 수 : 1⁣ 작동 전원 : +12 VDC⁣ 통신 : RS-232 2선

견적 받기

NCD 한국 독점 공급 파트너

NCD SSR1x는 솔리드 스테이트 SPST 릴레이 1개를 RS-232 명령으로 제어하는 1채널 솔리드 스테이트 릴레이 컨트롤러(Solid State Relay Controller)입니다. 동작음이 없고 유도성 부하에 대한 내성이 높아 장기 신뢰성이 필요한 설비에 맞습니다. (주)테솔이 국내에 공식 공급합니다.

컨트롤러에는 SSR이 포함되지 않으며 주문 때 Type A에서 H까지 고릅니다. 통신은 9600 baud의 2선 RS-232이고 +12 VDC 전원을 사용합니다.

1채널

SPST SSR 1개

Type A~H

부하에 맞춰 선택

9600 baud

RS-232 2선

+12 VDC

작동 전원

제품 자료

제품 자료와⁣ 소프트웨어

이 제품의 사용 설명서, 기계 도면, 빠른 시작 가이드, 소프트웨어와 샘플 코드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

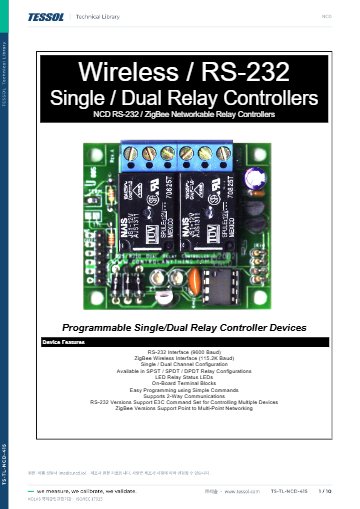

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

튜토리얼과 동영상

유도성 부하

모터 · 밸브 · 펌프 · 솔레노이드

9600 baud

RS-232 제어 속도

+12 V DC

보드 동작 전원

Type A ~ H

부하별 SSR 선택

대응 부하

SSR1x로 다루는⁣ 유도성 부하의 종류

SSR1x는 모터·밸브·펌프·솔레노이드·대형 변압기·형광등 조명 같은 유도성 부하를 개폐하는 데 맞춘 보드입니다. 솔리드 스테이트 방식으로 스위칭하면 이런 부하가 컨트롤러 로직에 간섭을 일으킬 가능성이 낮아집니다. 유도성 AC 부하는 Type C 또는 D를 고릅니다.

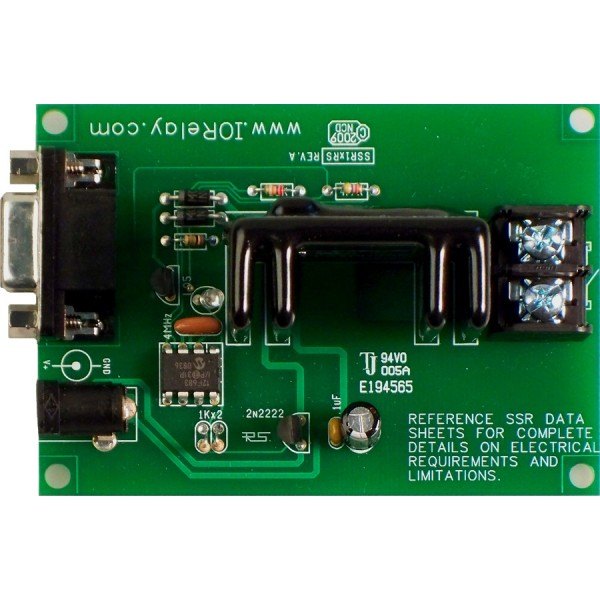

NCD RS-232 1 채널 솔리드 스테이트 릴레이 컨트롤러 - 직렬 커넥터와 솔리드 스테이트 릴레이가 보이는 기판
직렬 커넥터와 솔리드 스테이트 릴레이가 보이는 기판

SSR 선정

SSR1x Type 정격표

Type정격부하 종류
A2 A저항성 AC 부하
B5 A저항성 AC 부하
C5 A유도성 AC 부하
D25 A유도성 AC 부하
E25 A저항성 AC 부하
F3 ADC 부하
G20 ADC 부하
H10 ADC 부하

SSR은 AC용과 DC용을 서로 바꿔 사용할 수 없습니다. 일부 SSR은 최소 부하와 스너버 회로가 필요하고 강제 공기 냉각이 필요한 경우도 있습니다. 컨트롤러는 Crydom 일부 SSR에 맞춰 설계되었으며, 다른 제조사 SSR은 호환 여부를 먼저 문의해 주세요.

NCD RS-232 1 채널 솔리드 스테이트 릴레이 컨트롤러 - 솔리드 스테이트 릴레이 1채널 기판의 상단 모습
솔리드 스테이트 릴레이 1채널 기판의 상단 모습

사양

SSR1x 사양 요약

항목사양
채널 수1
릴레이솔리드 스테이트 SPST, Type A~H 선택(컨트롤러에 미포함)
작동 전원+12 VDC
통신RS-232 2선
통신 속도9600 baud
프로토콜E3C (포트 하나에 최대 256대)
표시릴레이 상태 LED
배선터미널 블록

같은 계열

SSR1x와⁣ 같은 계열 모델

  • SSR1xRS — 1채널에 직렬 인터페이스와 전원 커넥터
  • SSR2x — 2채널 SSR 보드, 절연형 솔리드 스테이트 릴레이
  • SSR2xRS — 2채널에 직렬 인터페이스, 소프트웨어 샘플 지원

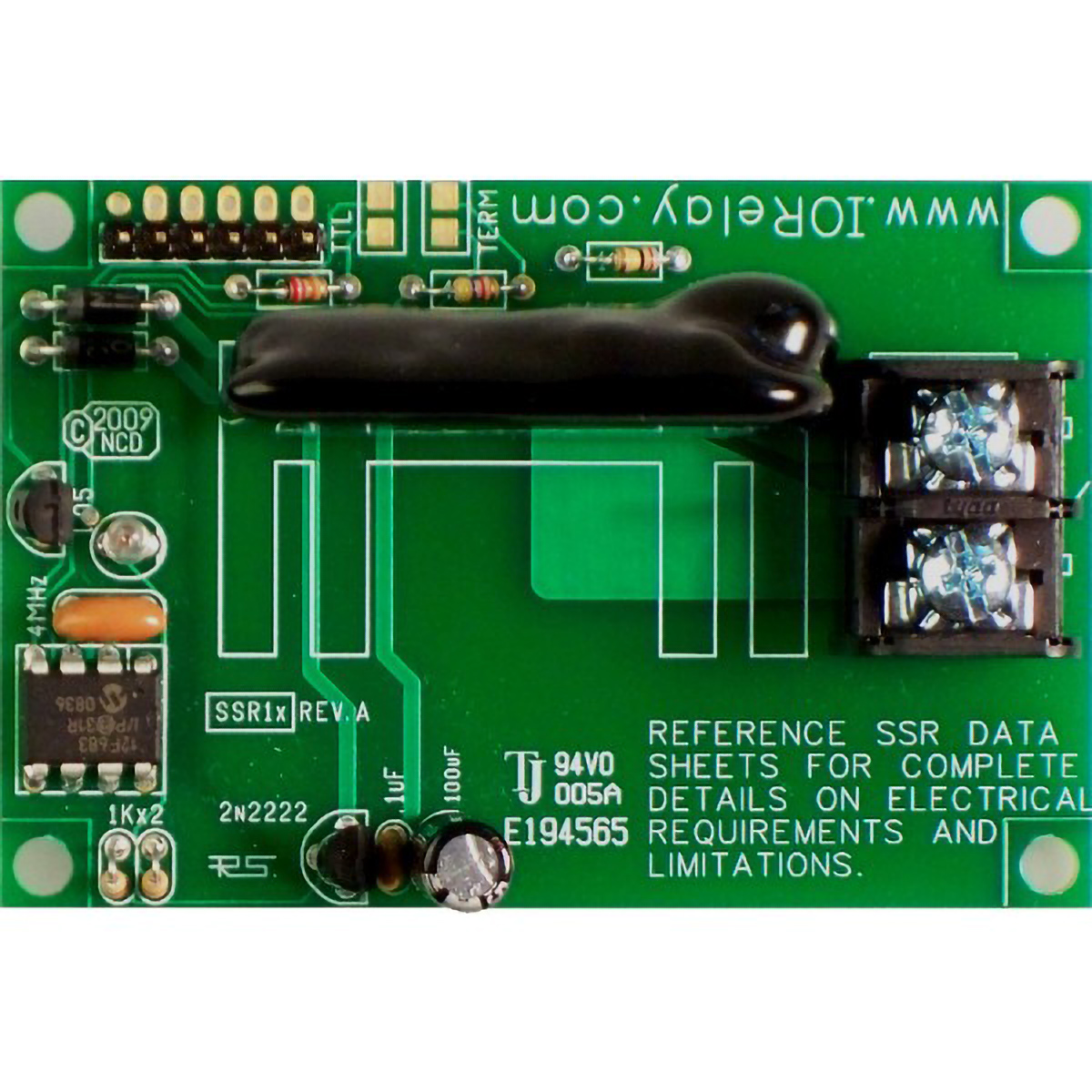

NCD RS-232 1 채널 솔리드 스테이트 릴레이 컨트롤러 제품 사진
