NCD 직렬 인터페이스가있는 RS-232 1 채널 솔리드 스테이트 릴레이 컨트롤러

MODEL: 직렬 인터페이스가있는 RS-232 1 채널 솔리드 스테이트 릴레이 컨트롤러
브랜드: NCD

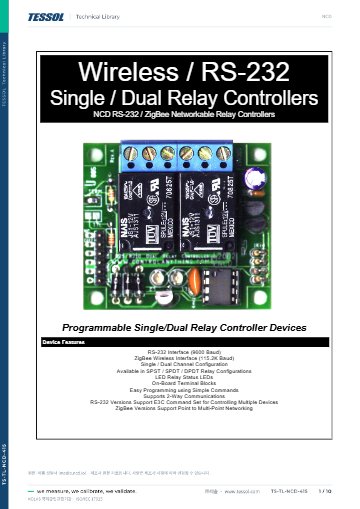

제품 자료: 제품 설명서

제품문의 구매하기

모터·밸브 같은 부하를
소음 없이 스위칭하는 SSR 보드

NCD RS-232 솔리드 스테이트 릴레이 컨트롤러 · 1 · 2채널

견적 받기

NCD 국내 정식 공급 파트너

NCD RS-232 솔리드 스테이트 릴레이 컨트롤러(SSR1x·SSR2x)는 기계식 릴레이 대신 접점이 움직이지 않는 솔리드 스테이트 릴레이(SSR)를 1·2채널로 탑재한 SSR 보드입니다. RS-232 시리얼 명령으로 AC·DC 부하를 소음 없이 스위칭하며, 모터와 밸브 같은 유도성 부하에 적합합니다.

접점 마모가 없어 개폐가 잦은 제어 장치에 적합하고, 응답이 빠른 플라이백 다이오드가 드라이버 회로에 걸리는 위험 전압을 분로합니다. 릴레이는 보드에 포함되지 않으며 주문 때 Type을 고릅니다. E3C 보드는 한 포트에 최대 256대까지 연결할 수 있습니다. (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 자료와
소프트웨어

이 제품의 사용 설명서, 기계 도면, 빠른 시작 가이드, 소프트웨어와 샘플 코드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

SSR1xRS 기계 도면 (JPG)

소프트웨어와 코드

NCD Base Station 소프트웨어 다운로드

튜토리얼과 동영상

유도성 부하

모터 · 밸브 · 펌프 · 솔레노이드

9600 baud

RS-232 제어 속도

+12 V DC

보드 동작 전원

Type A ~ H

부하별 SSR 선택

특징

접점 없이
부하를 개폐

핵심 특징	현장에서 달라지는 점
무소음 스위칭	접점이 움직이지 않아 조용한 환경이나 사무 공간의 설비에도 적용할 수 있습니다.
유도성 부하 대응	모터와 솔레노이드가 만드는 노이즈가 컨트롤러 로직으로 넘어오는 것을 줄입니다.
장기 신뢰성 설계	반복 개폐가 많은 제어 장치에서도 접점 마모에 따른 교체를 줄입니다.
플라이백 다이오드	드라이버 회로에 걸리는 위험 전압을 분로해 회로 손상을 막습니다.
E3C 프로토콜	시리얼 포트 하나에 NCD 장치를 묶어 대규모 스위칭 구성을 만들 수 있습니다.
빠른 연결 터미널	터미널 블록으로 부하선을 체결하므로 배선 시간이 줄어듭니다.

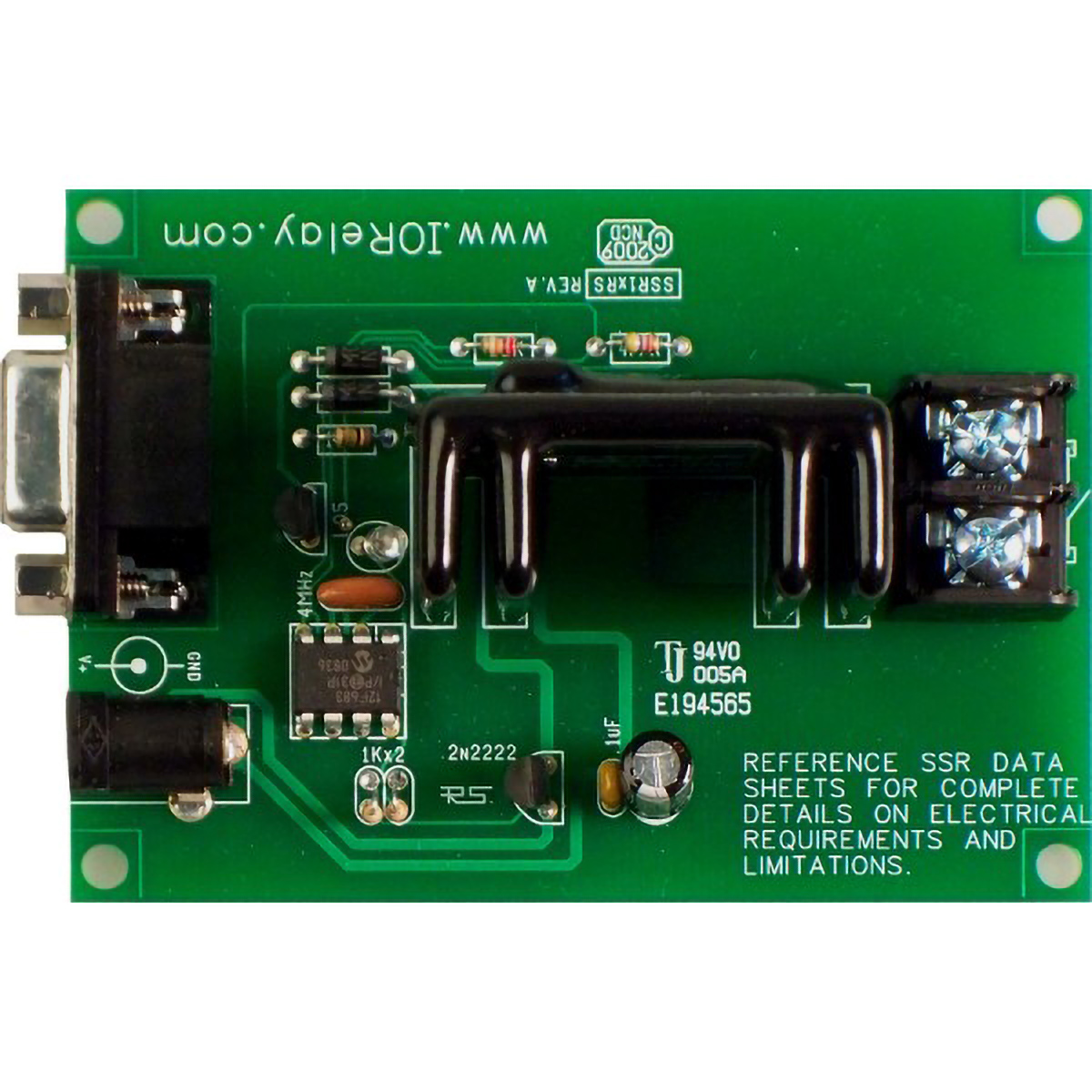

직렬 커넥터가 달린 1채널 솔리드 스테이트 릴레이 기판

SSR 선정

부하 종류별
Type 선택 순서

Type마다 정격 전류와 부하 종류(저항성 AC, 유도성 AC, DC)가 함께 정해져 있으므로 전류만 보고 고르지 마세요. 모터와 밸브처럼 코일이 있는 AC 부하는 Type C 또는 D를, DC 부하는 Type F·G·H를 검토하세요.

부하 종류에 맞는 SSR 장착

SSR은 기계식 릴레이와 호환되지 않으며 AC용과 DC용도 서로 바꿔 꽂지 않습니다. 일부 SSR은 최소 부하와 스너버 회로가 필요하고 강제 공기 냉각이 필요한 경우도 있으므로 부하 사양을 먼저 확인하세요.

사양

SSR 보드 사양과
Type 정격표

항목	SSR1x · SSR1xRS	SSR2x · SSR2xRS
채널 수	1	2
직렬 인터페이스	RS 모델은 보드에 포함	RS 모델은 보드에 포함
품번	SSR1x · SSR1xRS	SSR2x · SSR2xRS

시리즈 공통 사양

항목	사양
작동 전원	+12 V DC
통신 방식	RS-232, 2선 연결
RS-232 입력	TTL RS-232 입력 (SSR2x)
통신 속도	9600 baud
릴레이 종류	솔리드 스테이트, 절연형
릴레이 옵션	Type A – H (부하 종류별 선택)
릴레이 포함 여부	미포함, 주문 때 Type을 선택
표시 LED	릴레이 상태 LED
프로토콜	E3C (최대 256대)
배선 단자	빠른 연결 터미널 블록
기계 도면	제공 (SSR1x · SSR1xRS)

솔리드 스테이트 릴레이 Type 정격

Type	정격	부하 종류
A	2 A	저항성 AC 부하
B	5 A	저항성 AC 부하
C	5 A	유도성 AC 부하
D	25 A	유도성 AC 부하
E	25 A	저항성 AC 부하
F	3 A	DC 부하
G	20 A	DC 부하
H	10 A	DC 부하

활용 분야

무소음 스위칭이
필요한 현장

농업 설비 스위칭 — 펌프와 밸브를 원격으로 개폐합니다.
모터와 솔레노이드 — 유도성 부하의 전원을 나누어 제어합니다.
조명 제어 — 소음 없이 조명 회로를 개폐합니다.
원격 스위칭 — 떨어진 장치의 전원을 시리얼 명령으로 제어합니다.

선택 가이드

부하 종류별
권장 모델

이럴 때 (현장 조건)	권장 모델	선택 이유
채널 하나면 충분할 때	SSR1x · SSR1xRS	1채널 SSR 보드입니다.
2채널을 한 포트에서 제어할 때	SSR2x · SSR2xRS	2채널 SSR 보드입니다.
부하가 DC일 때	Type F · G · H	DC 부하용 SSR을 고릅니다.
저비용 제어가 필요할 때	기계식 릴레이 컨트롤러 (SPDT · DPDT)	무소음이 필요 없으면 기계식이 적합합니다.

구성·옵션

주문 구성과
SSR 별매

구성품	옵션	별매	품번
SSR1x · SSR1xRS	Type A – H	솔리드 스테이트 릴레이 (Type 선택)	SSR1x · SSR1xRS
SSR2x · SSR2xRS	Type A – H	솔리드 스테이트 릴레이 (Type 선택)	SSR2x · SSR2xRS

접점식과 비교할
NCD 릴레이

SSR1x와 SSR1xRS는 무엇이 다릅니까?
RS 모델은 직렬 인터페이스가 보드에 들어 있습니다. 릴레이 Type 선택은 같습니다.
SSR1x로 모터를 제어하려면 어떤 Type을 골라야 합니까?
유도성 AC 부하는 Type C 또는 D, DC 부하는 Type F·G·H를 사용합니다. 부하 사양을 알려 주시면 정격까지 확인해 안내합니다.
SSR은 기계식 릴레이와 바꿔 쓸 수 있습니까?
아닙니다. SSR은 기계식 릴레이와 상호 교환이 제한되므로 AC 또는 DC 용도에 맞춰 선택하세요.
SSR은 최소 부하나 냉각이 필요합니까?
일부 SSR은 최소 부하와 스너버 회로가 필요합니다. 강제 공기 냉각이 필요한 경우도 있으니 부하 조건을 알려 주세요.
