NCD 디지털 포텐쇼미터 컨트롤러 16 채널 256 단계

NCD 디지털 포텐쇼미터 컨트롤러 16 채널 256 단계

MODEL
디지털 포텐쇼미터 컨트롤러 16 채널 256 단계
브랜드
NCD
제품 자료
제품문의 구매하기

UXP 포트로 컨트롤러의
입력·출력을 늘리는 확장 보드

NCD UXP 확장 보드 · 디지털 전위차계 컨트롤러

견적 받기

NCD 국내 정식 공급 파트너

NCD UXP 확장 보드는 Fusion 또는 ProXR UXP 컨트롤러의 UXP 포트에 연결하는 입력·출력 확장 모듈(UXP Expansion Board)입니다. ZPOT은 디지털 전위차계를 독립 컨트롤러로 제어하는 제품입니다.

UXP 포트에 접점 입력, 12비트 ADC, 디지털 전위차계를 더하며, 확장 보드끼리는 제공 케이블로 데이지 체인으로 연결할 수 있습니다. 입력 채널을 최대 256개까지 늘리는 이 보드는 (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 자료와
소프트웨어

이 제품의 사용 설명서, 데이터시트, 빠른 시작 가이드, 소프트웨어와 샘플 코드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

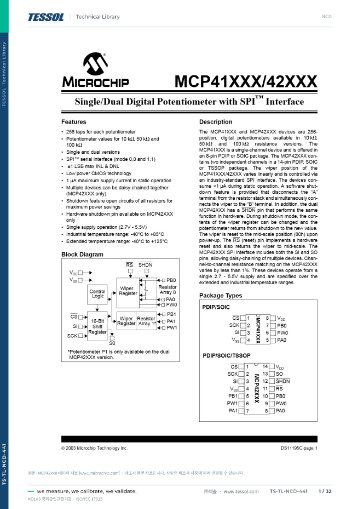

데이터시트와 도면

소프트웨어와 코드

튜토리얼과 동영상

입력 최대 256개

접점 입력 채널을 데이지 체인으로 연결

256단계 전위차계

채널별 저항값을 단계별로 설정

UXP 포트 확장

Fusion 또는 ProXR 컨트롤러에 연결

10K · 50K · 100K

전위차계 값을 주문 시 선택

특징

입력 확장과
전위차계 제어

핵심 특징현장에서 달라지는 점
접점 입력 16·32·48확장 보드마다 스위치 상태를 읽으므로 감시할 스위치가 많은 설비에 입력을 단계적으로 더할 수 있습니다.
8·12비트 ADC0–5 VDC 아날로그 입력 16채널을 컨트롤러에 더해 센서 계측 범위를 넓힙니다.
공통 접지모든 아날로그 입력이 공통 접지를 사용하므로 센서 접지를 한 점으로 묶어 배선합니다.
256단계 전위차계채널마다 256단계로 저항값을 조정하므로 가변 저항 입력을 소프트웨어로 대체할 수 있습니다.
10K·50K·100K 선택연결할 회로의 저항 범위에 맞춰 주문 시 전위차계 값을 정합니다.
채널당 최대 1 mA전류가 1 mA를 넘으면 컨트롤러가 손상될 수 있어 회로 전류를 먼저 확인해야 합니다.
데이지 체인 확장제공 케이블로 보드를 이어 붙여 입력 수를 늘릴 수 있습니다.
XR 포트 릴레이ZPOT은 XR 포트로 릴레이까지 확장해 저항값 제어와 출력 제어를 한 시스템에 둡니다.
모듈식 통신USB, RS-232, RS-485, 이더넷, WiFi 모듈 가운데 현장 환경에 맞는 방식을 선택해 장착할 수 있습니다.

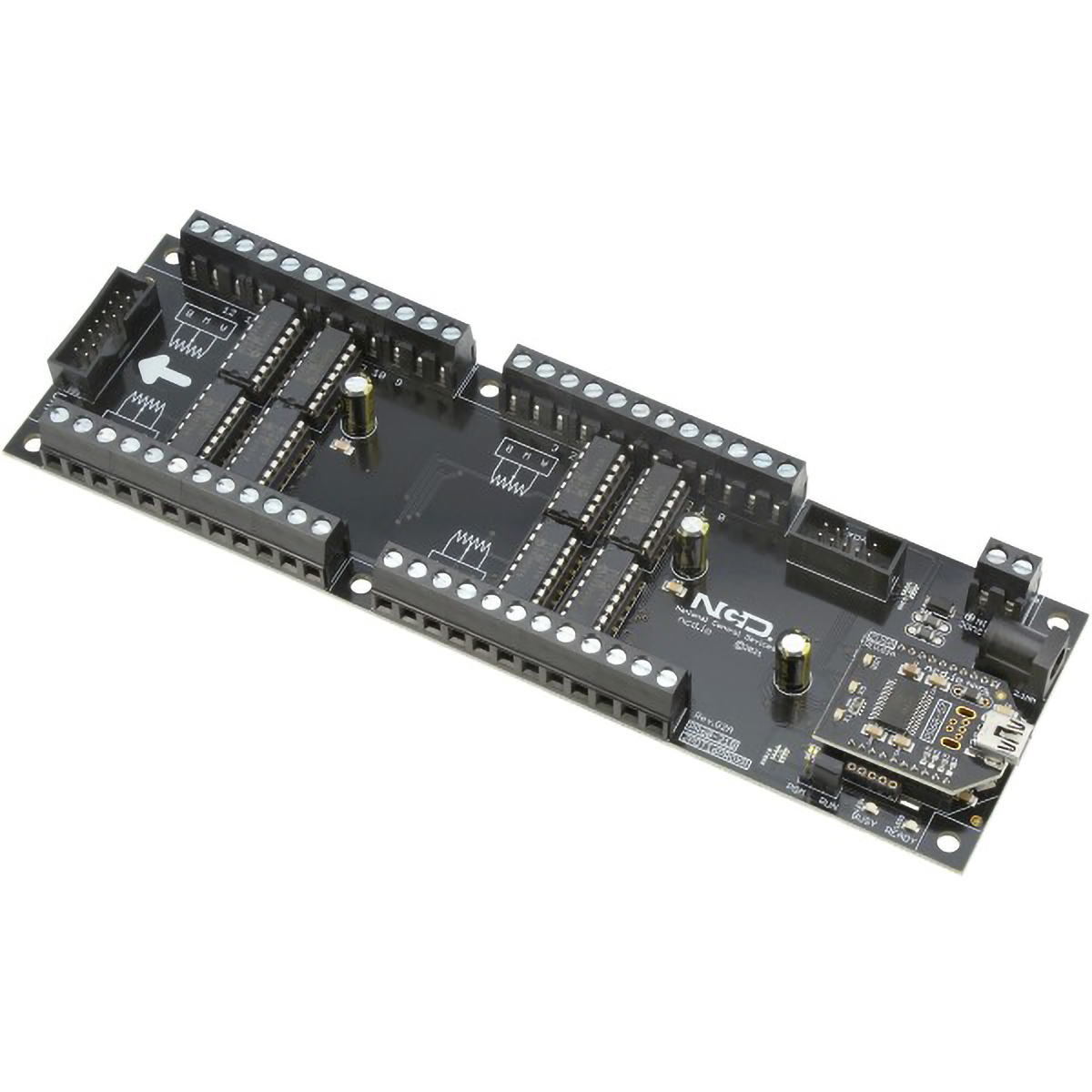

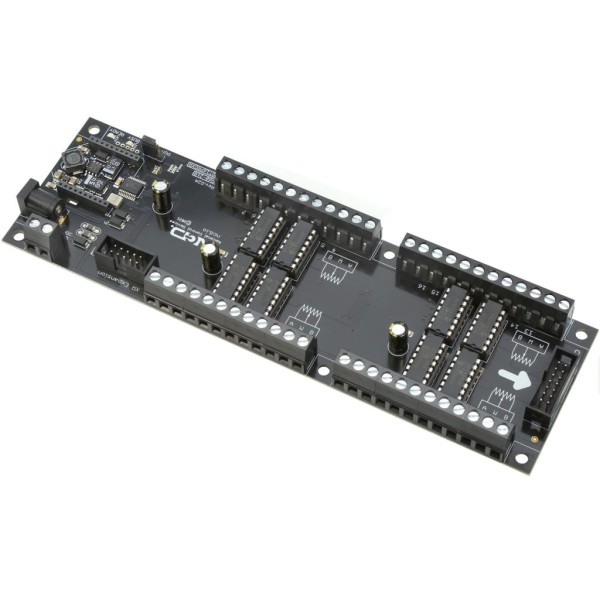

NCD 디지털 포텐쇼미터 컨트롤러 16 채널 256 단계 - 한쪽 커넥터부가 보이는 16채널 컨트롤러 기판
한쪽 커넥터부가 보이는 16채널 컨트롤러 기판

연결 구조

UXP 전용 보드와
독립 ZPOT

USCS, UAD1216, UPOT16은 확장 모듈 전용이며 단독으로는 사용할 수 없습니다. UXP 포트가 있는 Fusion 또는 ProXR 컨트롤러에 연결해 사용하고, UAD1216의 전원도 UXP 시리즈 컨트롤러에서 공급받습니다.

ZPOT은 이와 달리 디지털 전위차계를 독립 컨트롤러로 제어하는 제품입니다. 채널마다 256단계로 저항값을 바꾸며, 통신 모듈은 Wi-Fi, Bluetooth, Ethernet, USB, RS-232 등에서 선택합니다.

전위차계 저항값 운용

전위차계는 전압이 아니라 저항값을 바꾸며, 0–5 VDC 범위에서 사용하고 채널당 1 mA를 넘기지 않아야 합니다. 허용 오차는 ±20 %이므로 정밀한 기준 저항이 필요한 회로에는 오차를 감안해 사용하세요.

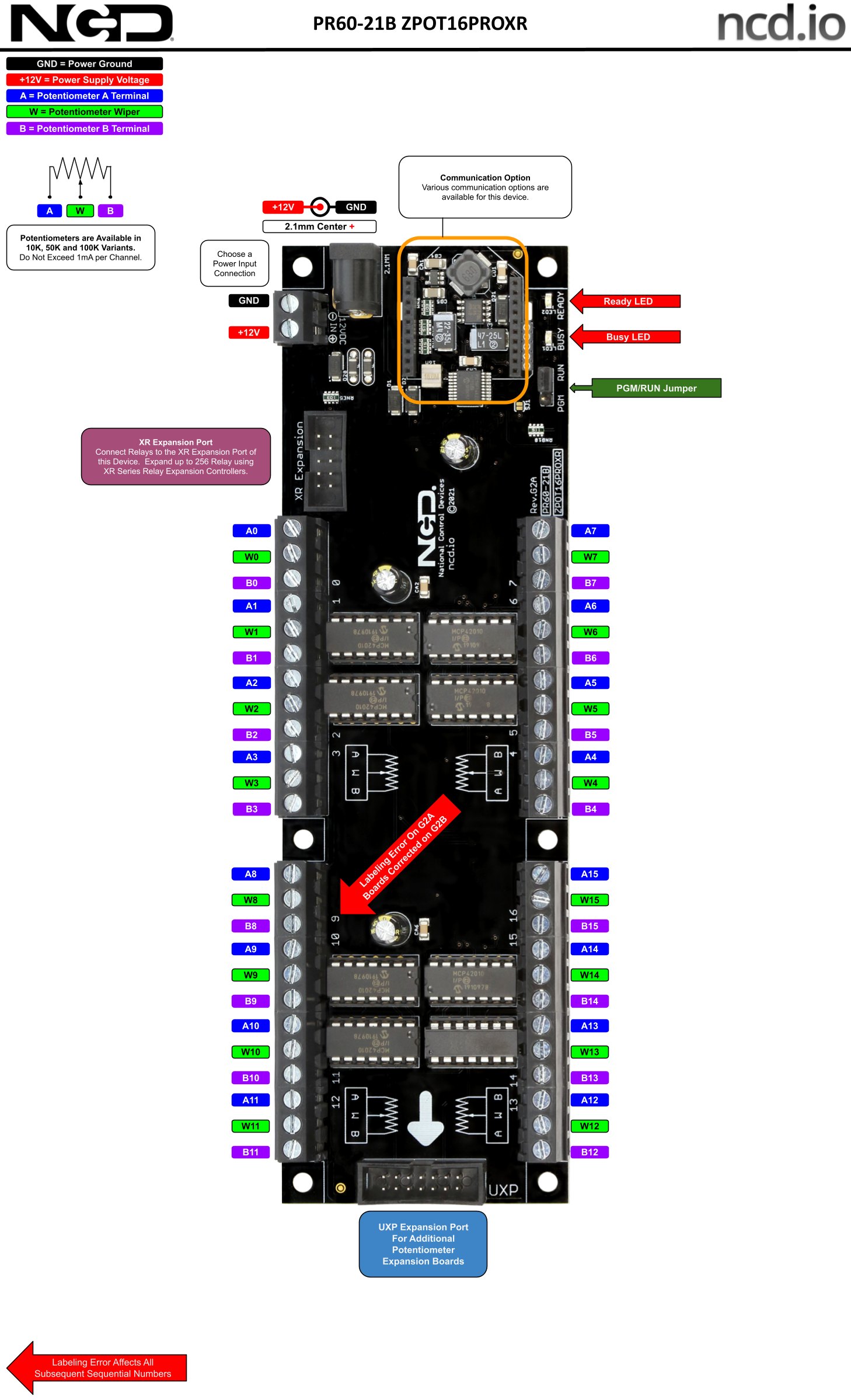

NCD 디지털 포텐쇼미터 컨트롤러 16 채널 256 단계 - 컨트롤러 기판의 단자와 연결 부위를 설명한 도면
컨트롤러 기판의 단자와 연결 부위를 설명한 도면

사용 방법

UXP 확장 보드
Base Station 입력 확인과 API 명령

USCS 접점 입력 보드와 UAD1216 ADC 보드는 UXP 포트가 있는 ProXR 컨트롤러에 연결하고, Windows용 Base Station으로 입력 상태를 확인합니다. 자체 프로그램에서는 ProXR API 프레임으로 접점 뱅크와 ADC 채널을 읽습니다.

소프트웨어·도구하는 일
Base StationUXP SCAN Series Contact Closure Input Command Set 화면에서 접점 뱅크 읽기
FTDI VCP 드라이버USB 통신 모듈을 가상 COM 포트로 인식
ProXR API 프레임AA 헤더, 바이트 수, 명령, 체크섬으로 이루어진 원시 바이트 명령

처음 연결하는 순서

순서할 일
1확장 보드를 제공 케이블로 컨트롤러의 UXP 포트에 연결하고 컨트롤러 전원을 켭니다.
2컨트롤러의 USB 통신 모듈을 PC에 연결하고, 포트가 보이지 않으면 FTDI VCP 드라이버를 설치하세요.
3ncd.io/start에서 Base Station을 설치하고 연결 창에서 컨트롤러의 COM 포트를 골라 연결합니다.
4UXP SCAN Series Contact Closure Input Command Set을 열고 Read Individual Banks로 접점 상태를 확인합니다.
5직접 제어할 때는 115.2K Baud, 8 데이터 비트, 1 정지 비트, 패리티 없음으로 포트를 열고 API 프레임을 보냅니다.

UXP 입력 읽기 API 프레임 예시 (ProXR)

명령하는 일
AA 03 FE AF 00 5AUXP 접점 입력 뱅크 1 읽기
AA 03 FE C7 00 72UXP 12비트 ADC 장치 0의 채널 0 읽기(응답 LSB, MSB 2바이트)

마지막 바이트는 체크섬입니다. 명령 형식은 펌웨어 버전에 따라 다를 수 있으니 설치한 버전의 가이드를 함께 확인하세요.

ProXR는 ASCII 문자가 아니라 원시 바이트를 받고, 명령을 받았을 때만 응답합니다. 터미널 프로그램은 바이트 단위로 보낼 수 있는 것을 고르세요.

사양

확장 보드와
ZPOT 전체 사양

항목사양
UAD1216 입력 전압0–5 VDC
UAD1216 분해능8비트 또는 12비트
UAD1216 연결 케이블6인치 케이블 포함
UAD1216 전원UXP 시리즈 컨트롤러에서 공급
전위차계 전압 범위0–5 VDC
전위차계 채널당 최대 전류1 mA
전위차계 허용 오차±20%
ZPOT 작동 전압 (최소 · 표준 · 최대)10 · 12 · 15 VDC
ZPOT 대기 전력 (최소 · 표준 · 최대)35 · 100 · 200 mA
USB 통신 모듈 소비 전력USB 포트 전원 사용, 기기 전류 소비 없음
RS-232 통신 모듈 소비 전력10–20 mA
RS-485 통신 모듈 소비 전력20–35 mA
이더넷 통신 모듈 소비 전력58–100 mA
WiFi · Bluetooth · USB 통신 모듈 소비 전력37–100 mA

모델별 구성

모델채널내용
USCS16 · 32 · 4816 · 32 · 48접점 폐쇄 입력 감지 · 최대 256개 입력 채널 연결
UAD1216168/12비트 ADC · 0–5 VDC · 공통 접지 · 최대 48개 아날로그 채널 연결
UPOT16-10K16프로그래밍 가능한 디지털 전위차계 · 10K · 50K · 100K 선택 · 256단계 · 0–5 VDC · 채널당 최대 1 mA
ZPOT8 · 16 · 248 · 16 · 24디지털 전위차계 컨트롤러 · 256단계 · 10K · 50K · 100K 선택 · 채널당 최대 1 mA

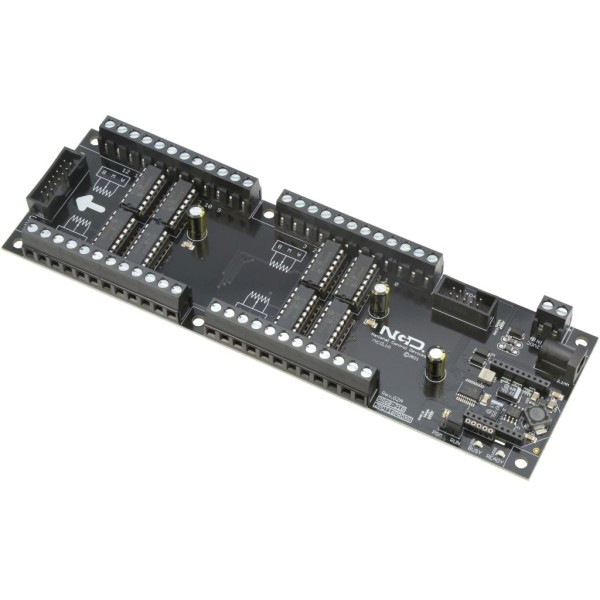

NCD 디지털 포텐쇼미터 컨트롤러 16 채널 256 단계 - 단자대와 칩이 배열된 16채널 컨트롤러 기판
단자대와 칩이 배열된 16채널 컨트롤러 기판

활용 분야

입력 확장과 저항값
제어가 필요한 현장

  • 스위치가 많은 설비의 상태 감시
  • 센서 아날로그 신호의 16채널 단위 수집
  • 가변 저항 입력을 대신하는 제어
  • 시험 장비의 저항값 자동 조정

선택 가이드

입력 종류별
권장 보드

이럴 때 (현장 조건)권장 모델선택 이유
스위치나 버튼 입력을 늘릴 때USCS 접점 입력 (USCS16 · USCS32 · USCS48)접점 폐쇄 입력을 감지하며 최대 256개 입력 채널까지 연결합니다.
0–5 VDC 아날로그 센서를 늘릴 때UAD1216 ADC8비트 또는 12비트 분해능으로 16채널을 더하고 최대 48개 채널까지 연결합니다.
전위차계 저항값을 제어할 때UPOT16 · ZPOT256단계 저항값을 채널별로 설정합니다.
독립 컨트롤러로 채널 수에 맞춰 선택할 때ZPOT8 · ZPOT16 · ZPOT24UXP 컨트롤러 없이 8 · 16 · 24채널을 단독으로 제어합니다.

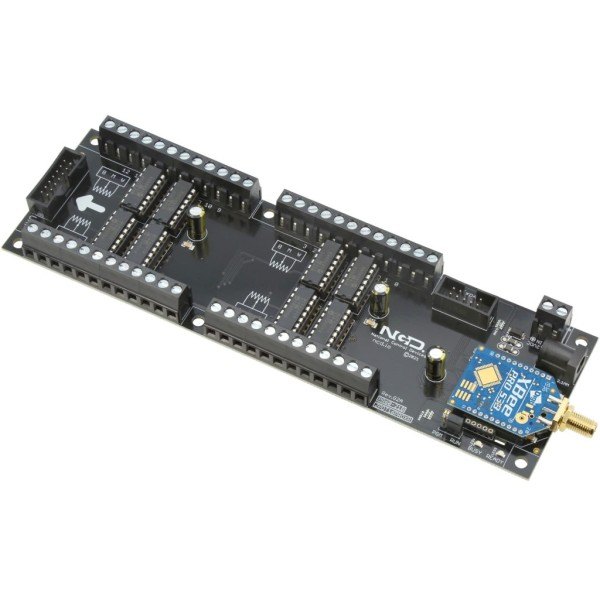

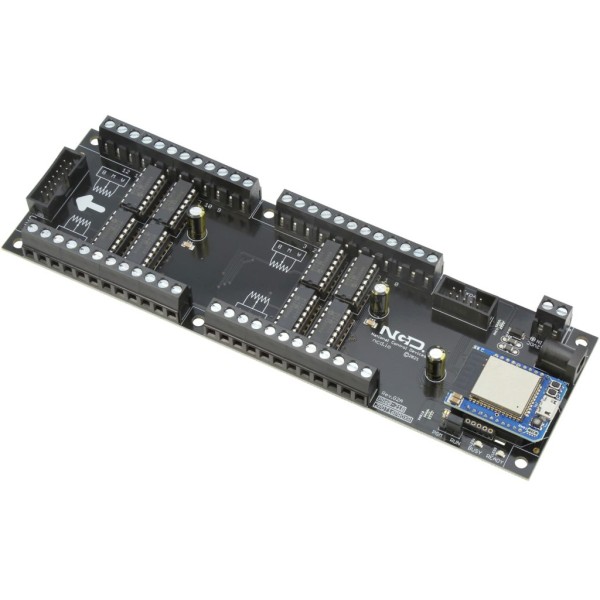

NCD 디지털 포텐쇼미터 컨트롤러 16 채널 256 단계 - 무선 모듈과 안테나가 장착된 16채널 컨트롤러 기판
무선 모듈과 안테나가 장착된 16채널 컨트롤러 기판

구성·옵션

구성품과
선택 항목

구성품옵션품번
접점 입력 확장 보드16 · 32 · 48채널USCS16 · USCS32 · USCS48
ADC 확장 보드16채널, 8 또는 12비트UAD1216
전위차계 확장 보드16채널, 10KUPOT16-10K
디지털 전위차계 컨트롤러8 · 16 · 24채널, 10K · 50K · 100K 선택ZPOT8 · 16 · 24
연결 케이블제공 케이블 (UAD1216 6인치 포함)—

제품 상세 이미지

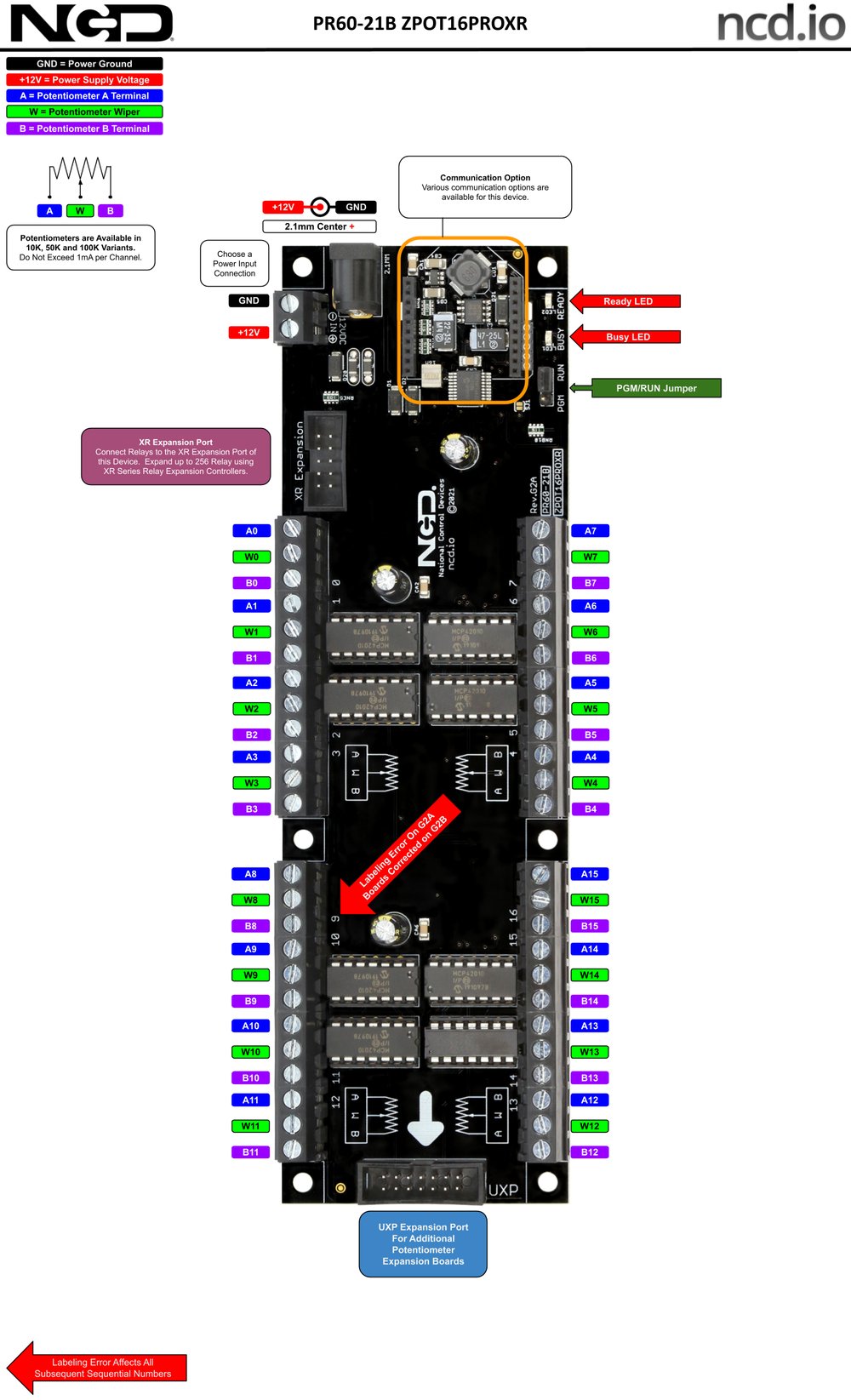

NCD 디지털 포텐쇼미터 컨트롤러 16 채널 256 단계 상세 이미지 1

함께 쓰는 장치

함께 쓰는 장치와
참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

게이트웨이와 모뎀 (NCD 스토어)

통신 모듈 (NCD 스토어)

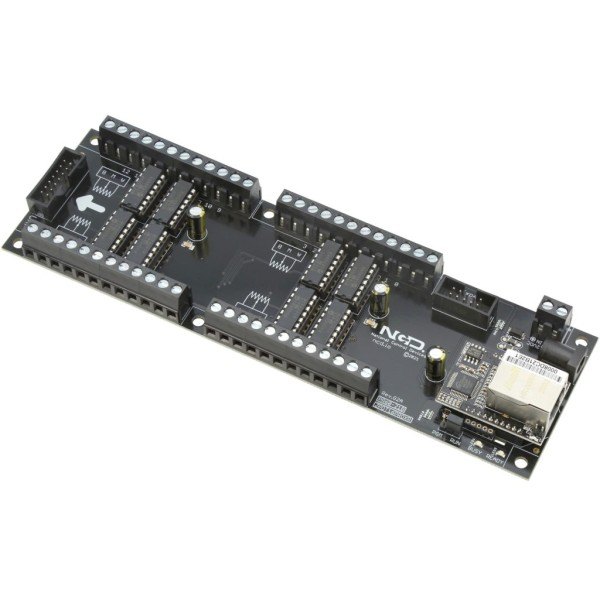

NCD 디지털 포텐쇼미터 컨트롤러 16 채널 256 단계 - 이더넷 모듈이 장착된 16채널 컨트롤러 기판
