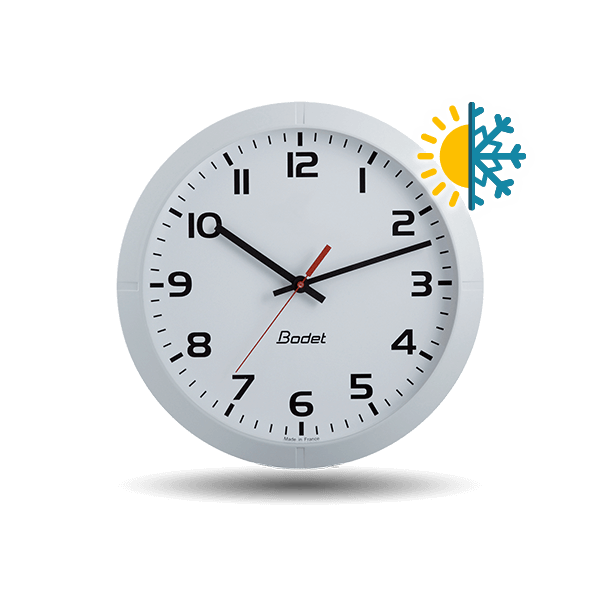

Bodet 실외 아날로그 시계 - Profil 940E

MODEL: Profil 940E
브랜드: BODET

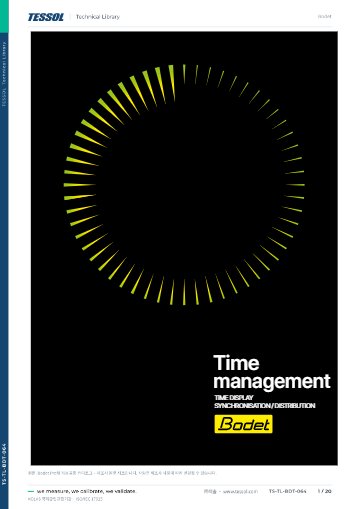

제품 자료: 공통 카다로그

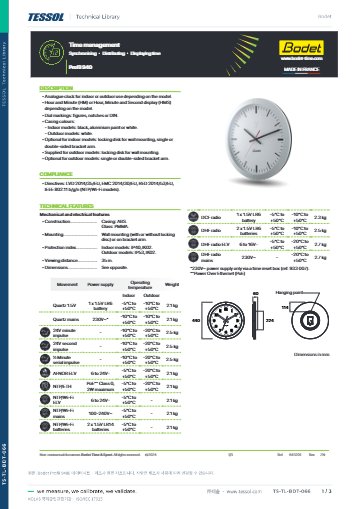

데이터시트

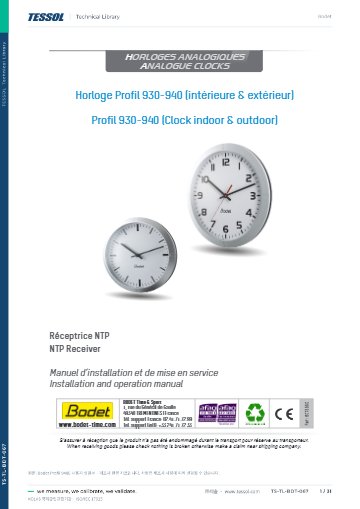

사용자 설명서

제품문의 구매하기

물이 튀는 바깥벽에도
거는 44 cm 옥외 시계

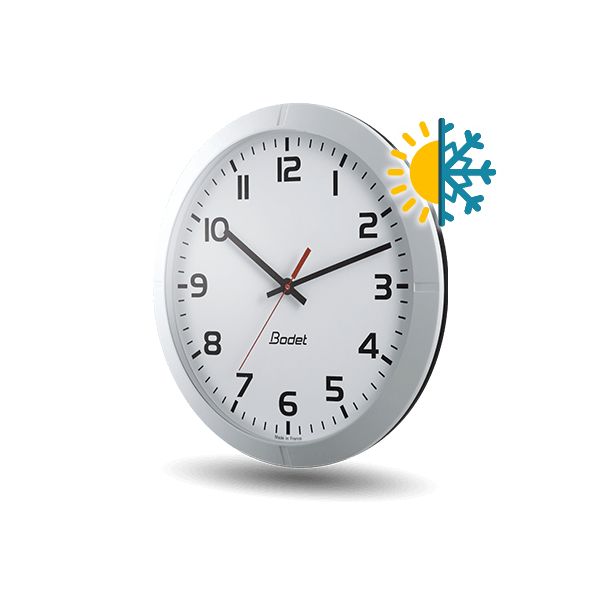

Bodet Profil 940E 옥외 아날로그 시계

견적 받기

Bodet 국내 정식 공급 파트너

Bodet Profil 940E는 지름 44 cm의 흰색 ABS 케이스에 IP53 외함과 PMMA 유리 전면을 갖춘 옥외 아날로그 시계(옥외용 슬레이브 클록)입니다. 35 m 가시거리로 공장 외벽과 체육 시설 출입구에 적합하며, 시각은 NTP 케이블 한 가닥 또는 독립 쿼츠 방식으로 맞춥니다.

비를 맞는 바깥벽에서는 IP53 외함이 물 튐을 막고, 네트워크가 없는 위치라면 AA 배터리로 동작하는 쿼츠 독립 버전을 선택할 수 있습니다. 동기 버전은 PoE 한 가닥으로 전원과 시각을 모두 받으며, (주)테솔이 국내에 공식 공급합니다.

44 cm

문자판 지름

IP53

물 튐을 막는 보호 등급

35 m

운동장 건너편에서 읽는 거리

흰색

옥외용 케이스 색상

특징

옥외 환경을 고려한
44 cm 외함

핵심 특징	현장에서 달라지는 점
IP53 외함	비가 비스듬히 들이치는 바깥벽에서도 물 튐을 막아 문자판 안쪽에 습기가 차는 일을 줄입니다.
-20 ~ +50 °C 옥외 동작 온도	NTP/ETH, AFNOR, 임펄스 버전은 겨울철 외벽에서도 동작하므로 계절마다 교체하거나 보온 설비를 두지 않아도 됩니다.
PMMA 유리 전면	투명한 전면이 문자판과 바늘을 보호하면서 먼 거리에서도 바늘 위치를 또렷하게 보여 줍니다.
단면 벽 지지대와 잠금 디스크	고정 부품이 단단히 맞물려 외벽에 진동이 있어도 시계가 제자리를 지킵니다.
쿼츠 독립 버전	AA 1.5 V 배터리 1개로 네트워크 없이 동작하므로, 배선이 닿지 않는 체육 시설 외곽에도 설치할 수 있습니다.
NTP/ETH와 PoE	이더넷 한 가닥으로 전원과 시각을 받아 외벽 배선이 단순하고, 여러 대를 같은 서버 기준으로 맞출 수 있습니다.

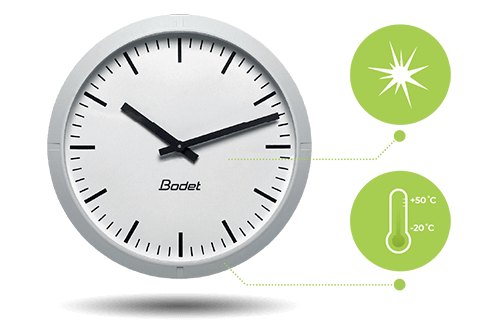

은색 테두리의 아날로그 시계와 환경 특성 아이콘

옥외 설치

옥외 온도로 고르는
Profil 940E 동기 방식

옥외 동작 온도는 동기 방식에 따라 다릅니다. NTP/ETH, AFNOR, 24 V 임펄스 버전은 -20 ~ +50 °C, 쿼츠 버전은 -10 ~ +50 °C이므로 한랭지 외벽에는 앞의 세 방식을 권합니다.

쿼츠 독립 버전은 서머타임을 직접 바꿔야 하므로, 시계 수가 많은 시설에는 동기 방식이 적합합니다. 쿼츠 버전을 상용 전원으로 구동하려면 시각 재설정 박스(Ref. 933 007)를 거쳐 230 V~를 공급합니다.

운동장 스탠드와 체육관 출입구

멀리서 수업과 경기 시각을 확인해야 하는 스탠드와 체육관 출입구에 맞는 크기입니다. 실내에 같은 지름의 Profil 940I를 걸면 안팎의 시각 기준이 맞춰지고, 더 큰 크기가 필요하면 Profil 960E를 검토하세요.

사양

44 cm 옥외
아날로그 시계 사양

항목	사양
문자판 지름	44 cm
표시	12시간 (시·분 또는 시·분·초)
가시거리	35 m
문자판	아라비아 숫자, 분 눈금, DIN 중 선택
구성 재질	ABS 케이스, PMMA 유리
케이스 색상 (옥외)	흰색
설치	벽걸이 (잠금 디스크 유무 선택) 또는 브래킷 암 (천장·기둥 선택 사양)
보호 등급	IP53, IK02
시간 분배 방식	NTP/ETH, AFNOR, 24 V 분 임펄스, 24 V 초 임펄스, 1/2분 직렬 임펄스, 쿼츠 독립
소비 전류 (AFNOR)	10 mA (6 V), 8 mA (24 V)
적합 지침	LVD 2014/35/EU, EMC 2014/30/EU, RED 2014/53/EU
용도	옥외
방수 여부	예
매립 설치	미지원
시간 변경	자동 (독립 쿼츠 제외)

동기 방식별 전원·옥외 온도·무게

항목	전원	옥외 동작 온도	무게
쿼츠 독립 (배터리)	AA 1.5 V LR6 배터리 1개	-10 ~ +50 °C	2.1 kg
쿼츠 독립 (상용 전원)	230 V~ (시각 재설정 박스 Ref. 933 007 경유)	-10 ~ +50 °C	2.1 kg
24 V 분 임펄스	24 V 임펄스 라인	-20 ~ +50 °C	2.5 kg
24 V 초 임펄스	24 V 임펄스 라인	-20 ~ +50 °C	2.5 kg
1/2분 직렬 임펄스	직렬 임펄스 라인	-20 ~ +50 °C	2.5 kg
AFNOR	6 ~ 24 V (ELV)	-20 ~ +50 °C	2.1 kg
NTP/ETH	PoE (Class 0, 최대 2 W)	-20 ~ +50 °C	2.1 kg

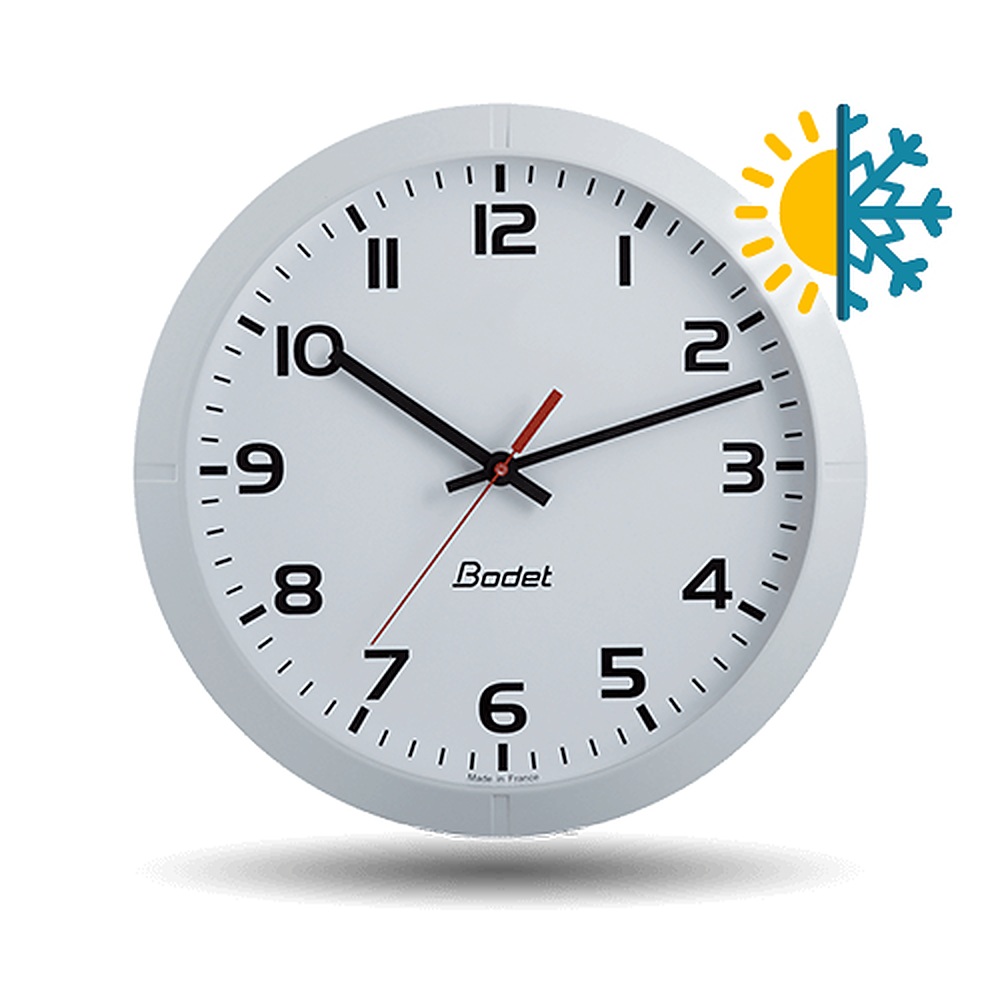

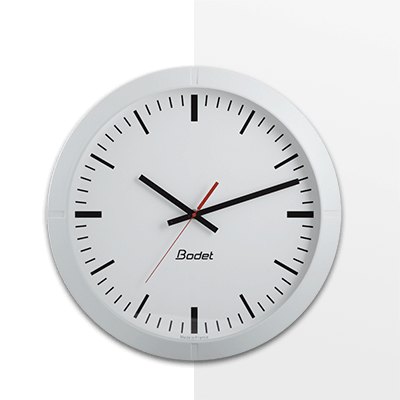

흰색 문자판과 붉은 초침의 아날로그 벽시계 정면

활용 분야

바깥벽과 운동 시설의
시각 기준

공장 외벽 — 출입구와 작업 동선에서 교대 시각을 멀리서 확인합니다.
운동장 스탠드와 체육관 출입구 — 수업과 경기 시각을 멀리서 함께 확인합니다.
공공 시설 바깥벽 — 비와 먼지가 많은 외벽에서 누구나 보는 공용 시계로 사용합니다.
실내 940I와 함께 설치 — 같은 44 cm 크기로 건물 안팎의 시각 표시를 맞춥니다.

선택 가이드

실내·옥외로 나눠 고르는
Profil 9 시리즈

이럴 때 (현장 조건)	권장 모델	선택 이유
사무실·교실의 기본 실내 벽일 때	Profil 930I	32 cm에 20 m 가시거리를 갖춘 기본형으로 보통 크기의 방에 맞습니다.
복도·열람실의 중간 크기 실내일 때	Profil 940I	44 cm에 35 m 가시거리를 갖추고, 흰색·검정·알루미늄 가운데 색상을 고를 수 있습니다.
실내 대형 홀일 때	Profil 960I	66 cm에 60 m 가시거리로 Profil 9 시리즈 실내형 중 가장 커서 넓은 홀에 맞습니다.
중간 크기 옥외 외벽일 때	Profil 940E	IP53 외함에 35 m 가시거리를 갖춘 옥외 44 cm 모델이라 비가 드는 외벽에 맞습니다.
야간에도 읽어야 하는 대형 옥외일 때	Profil 960E	66 cm 문자판에 LED 조명을 갖춰 어두운 외벽에서도 읽힙니다.

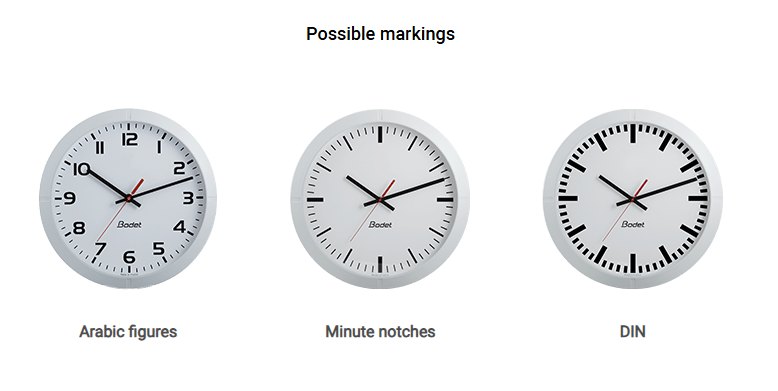

숫자·눈금·DIN 문자판별 아날로그 시계 세 종류

구성·옵션

Profil 940E
구성과 별매 장비

시계 본체 — Profil 940E, 지름 44 cm 옥외용 시계입니다.
동기 방식 — NTP/ETH(PoE), AFNOR, 24 V 분·초 임펄스, 1/2분 직렬 임펄스, 쿼츠 독립 중 하나를 고릅니다.
별매 — AFNOR·임펄스 구성에는 마스터 클록 또는 Netsilon 7이 필요하며, 상용 전원 쿼츠에는 시각 재설정 박스(Ref. 933 007)가 필요합니다.
설치 — 벽걸이가 기본이며 천장·기둥에는 브래킷 암으로 설치할 수 있습니다.
문자판 — 숫자, 눈금, DIN 문자판 가운데 고를 수 있습니다.

940E와 짝을 이루는
Profil 9 시계

네트워크가 없는 위치에서도 Profil 940E를 사용할 수 있습니까?
네. 쿼츠 독립 버전은 AA 1.5 V 배터리 1개로 단독 동작합니다. 다만 서머타임을 직접 바꿔야 하므로 시계 수가 많은 시설에는 NTP 버전을 권합니다.
Profil 940E는 Profil 940I와 무엇이 다릅니까?
설치 환경이 다릅니다. 지름은 같은 44 cm이지만 940E는 IP53 외함의 옥외용, 940I는 IP40 외함의 실내용입니다. 옥외용은 케이스 색상이 흰색 한 가지라는 점도 다릅니다.
Profil 940E는 벽에 어떻게 고정합니까?
단면 벽 지지대와 잠금 디스크로 고정합니다. 천장이나 기둥에는 브래킷 암을 사용합니다.
겨울철 외벽에서도 동작합니까?
네. NTP/ETH, AFNOR, 임펄스 버전은 -20 ~ +50 °C, 쿼츠 버전은 -10 ~ +50 °C이므로 한랭지라면 동기 방식을 선택하세요.
AFNOR나 임펄스 버전을 시계 단품으로 사용할 수 있습니까?
아닙니다. 마스터 클록 또는 출력 카드를 단 Netsilon 7이 필요하므로, 동기 장비를 포함한 시스템으로 견적해 드립니다.
