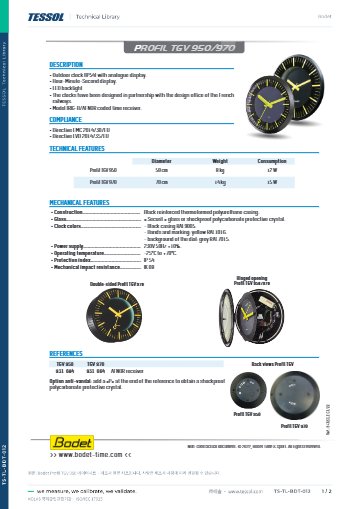

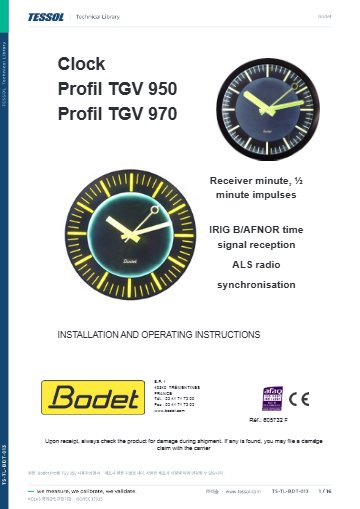

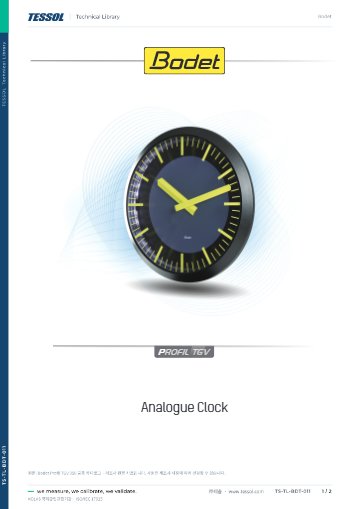

제품 자료
제품문의 구매하기

역 광장 어디서나 초침까지
읽히는 70 cm TGV 시계

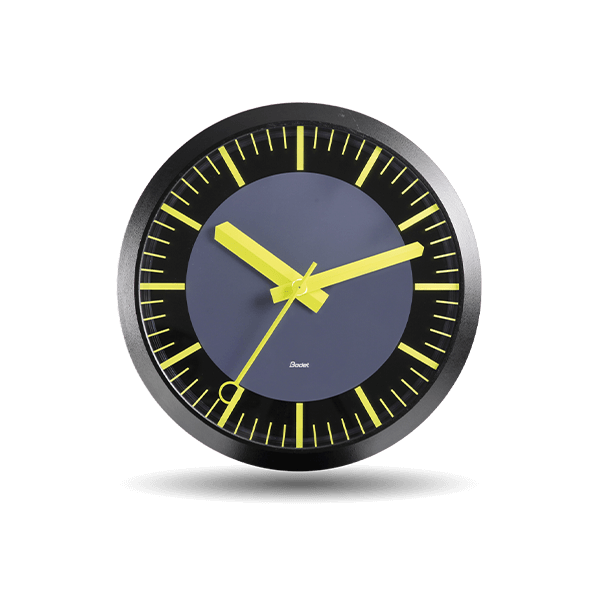

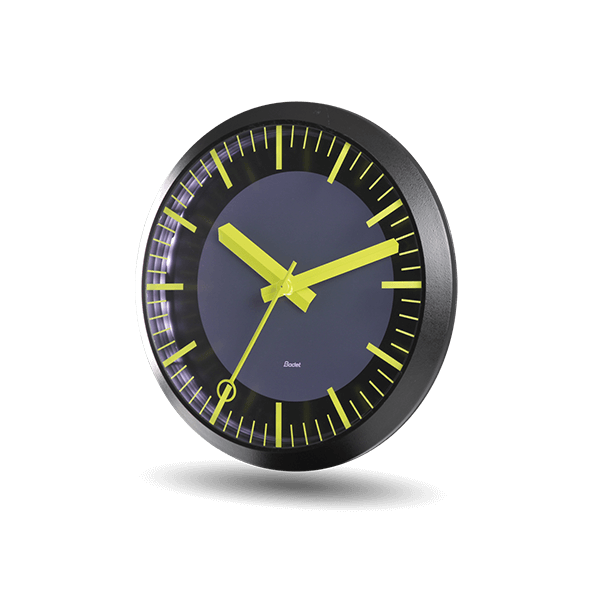

Bodet Profil TGV 970 옥외 아날로그 시계

견적 받기

Bodet 국내 정식 공급 파트너

Bodet Profil TGV 970은 지름 70 cm의 LED 조명 문자판에 시·분·초를 표시하는 역사용 옥외 아날로그 시계(TGV 시계, 대형 벽시계)입니다. 70 m 거리에서도 읽혀 역 광장과 긴 승강장 곳곳에 같은 시각을 보여 줍니다.

문자판 뒤의 LED 백라이트가 낮과 밤 모두 눈금을 비추고, IP54 방수·IK08 내충격 외함이라 비바람을 맞는 옥외 외벽에 적합합니다. AFNOR 신호로 여러 시계를 하나의 기준 시각에 묶는 이 시계는 (주)테솔이 국내에 공식 공급합니다.

70 cm

TGV 시계 중 최대 문자판 지름

70 m

권장 가독 거리

IP54 · IK08

옥외 방수·내충격 등급

-25 ~ +70 °C

옥외 동작 온도 범위

특징

TGV 970이 광장에서
멀리 읽히는 이유

핵심 특징현장에서 달라지는 점
지름 70 cm 문자판TGV 시계 가운데 가장 커서, 광장 반대편에서도 시각을 확인하려고 건물 안으로 들어갈 필요가 없습니다.
시·분·초침 표시초침이 움직이므로 출발 직전의 승객이 남은 시간을 초 단위로 가늠할 수 있습니다.
LED 백라이트밤에도 문자판이 켜져 있어 야간 열차와 새벽 첫차 이용객도 낮과 같은 거리에서 시각을 읽습니다.
IP54 · IK08 외함빗물과 먼지, 가벼운 충격을 견디는 외함이라 별도의 보호 구조 없이 옥외에 설치해도 됩니다.
벽걸이 기본, 천장·기둥 선택건물 외벽에 거는 것이 기본이며, 현장 구조에 따라 천장이나 기둥 설치를 선택할 수 있습니다.
AFNOR 동기AFNOR 신호로 승강장의 모든 시계를 같은 기준 시각에 묶으므로 시계마다 시각이 어긋나지 않습니다.

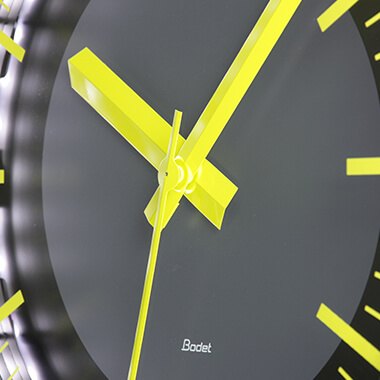

BODET Profil TGV 950 - 검은 문자판과 노란 시침·분침을 확대한 모습
검은 문자판과 노란 시침·분침을 확대한 모습

옥외 설치

TGV 970 설치 높이와
보이는 거리

70 m 가독 거리를 살리려면 광장 폭과 시계 설치 높이를 함께 따져 위치를 정하세요. 역사 외벽의 높은 곳에 걸수록 가려지는 각도가 줄어 먼 거리에서도 문자판이 온전히 보입니다. 본체 무게가 14 kg이므로 시공 전에는 벽 고정부의 하중 여유를 점검해야 합니다.

밤에도 읽히는 백라이트 문자판

문자판 뒤에서 켜지는 LED 조명 덕분에 눈금과 바늘의 윤곽이 또렷합니다. 소비 전력이 15 W로 낮아 밤새 켜 두어도 운영 부담이 크지 않습니다.

동기 구성

TGV 970을 동기하는
AFNOR 시스템

TGV 970은 AFNOR 신호 전용이어서 시계 단품만으로는 시각을 맞추지 못합니다. 마스터 클록 또는 AFNOR 출력 카드를 장착한 Netsilon 7과 함께 시스템으로 구성하고, NTP 네트워크가 있으면 Netsilon 7이 NTP 시각을 AFNOR 신호로 바꿔 시계에 전달합니다.

Netsilon 7과 연결한 승강장 시계 계통

승강장 기둥마다 설치한 시계를 AFNOR 배선 한 계통으로 잇고, 기준 신호는 Netsilon 7에서 보냅니다. 시계 수량과 배선 길이는 설치 도면을 보고 산정합니다.

사양

지름 70 cm 대형 옥외형
Profil TGV 970 상세 사양

항목사양
형태옥외용 아날로그 시계 (LED 조명 문자판)
지름70 cm
표시 형식12시간, 시 · 분 · 초
권장 가독 거리70 m
조명LED 백라이트
케이스검은 강화 열성형 폴리우레탄
전면Securit 유리 또는 내충격 폴리카보네이트
설치벽걸이 · 천장 · 기둥(선택)
보호 등급IP54, IK08
동작 온도-25 ~ +70 °C
동기 방식AFNOR 전용
전원AFNOR: 230 VAC
무게14 kg
소비 전력15 W
용도실외
에코 모드미지원
매립 설치미지원
시간 변경자동

활용 분야

대형 TGV 970이
어울리는 옥외 현장

  • 역 광장·역사 외관 — 건물 정면에 걸어 광장에 있는 사람들에게 기준 시각을 알립니다.
  • 대형 승강장·환승 센터 — 여러 승강장에 같은 시각을 표시해 어느 승강장에서나 기준 시각이 같습니다.
  • 버스·여객 터미널 — 바람과 비를 맞는 바깥 승차장에 설치합니다.
  • 공항·대형 시설 입구 — 눈에 띄는 랜드마크형 시계가 필요한 출입구에 설치합니다.

선택 가이드

가독 거리 70 m까지,

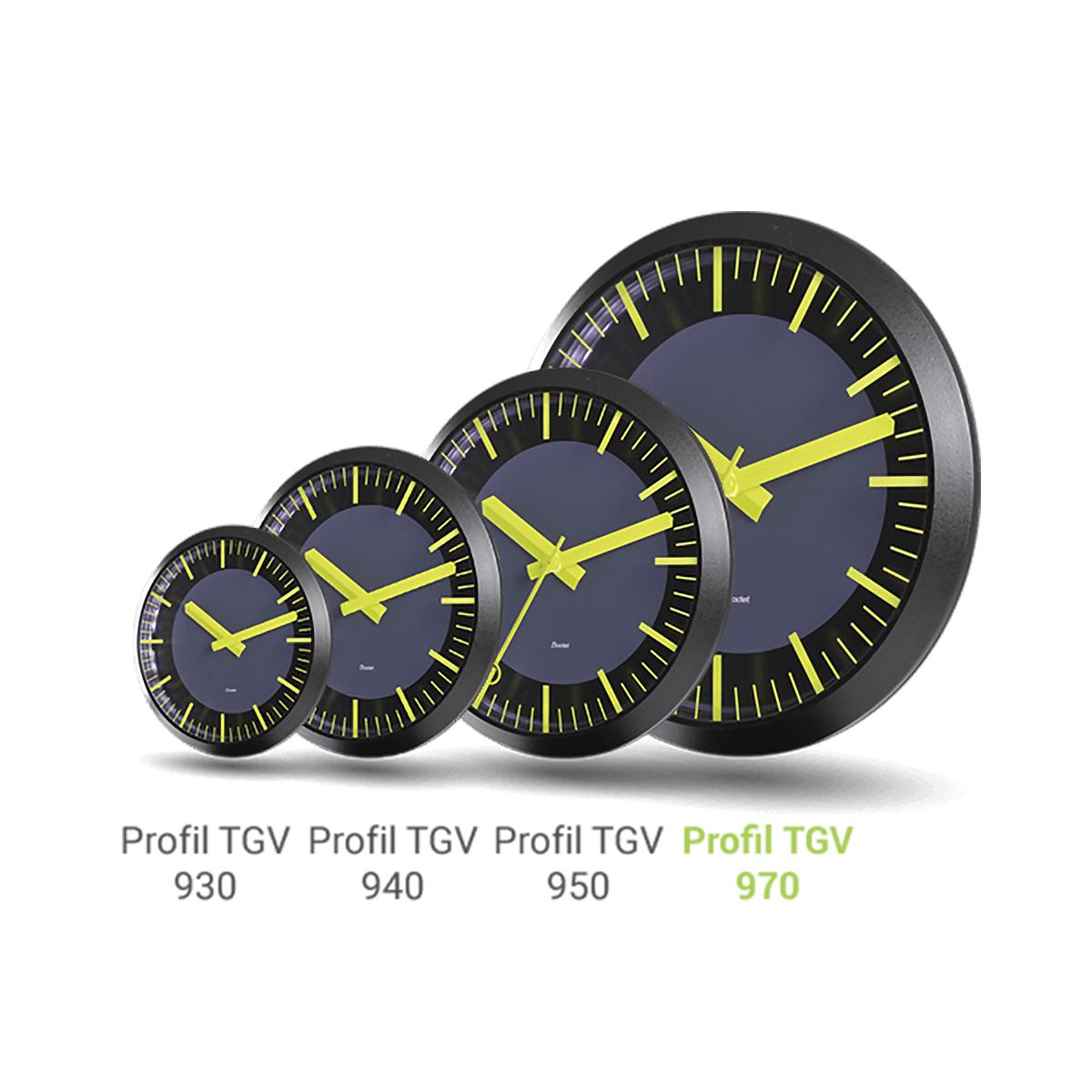

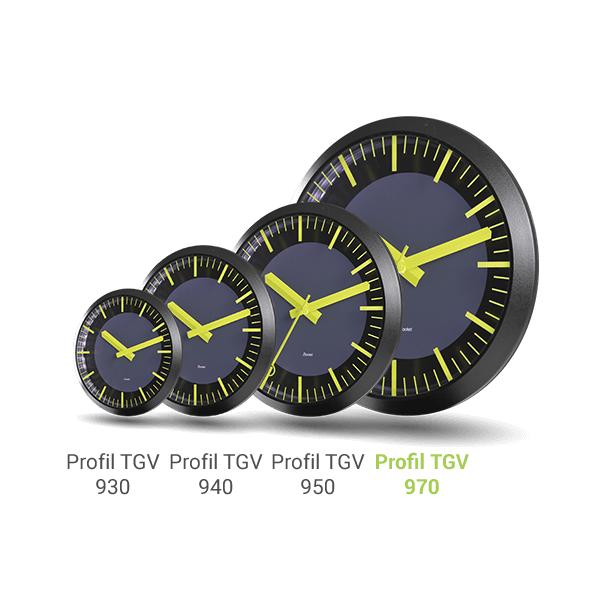

TGV 시리즈 비교

모델설치지름가시거리동기
Profil TGV 930실내27.8 cm20 m임펄스, AFNOR
Profil TGV 940실내37.7 cm35 m임펄스, AFNOR
Profil TGV 950옥외50 cm40 mAFNOR 전용
Profil TGV 970옥외70 cm70 mAFNOR 전용

구성·옵션

TGV 970 구성품과
전면 옵션

구분내용
시계 본체Profil TGV 970 · 지름 70 cm · 옥외
동기 장비마스터 클록, 또는 AFNOR 출력 카드를 장착한 Netsilon 7 (별매)
설치 옵션천장 · 기둥 설치
전면Securit 유리 또는 내충격 폴리카보네이트. 내충격 폴리카보네이트 버전은 품번 끝에 P가 붙습니다.
