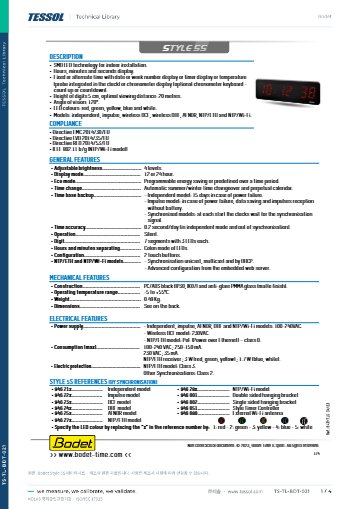

제품 자료: 데이터시트

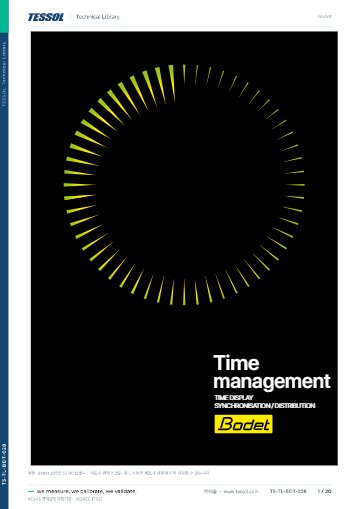

브로셔

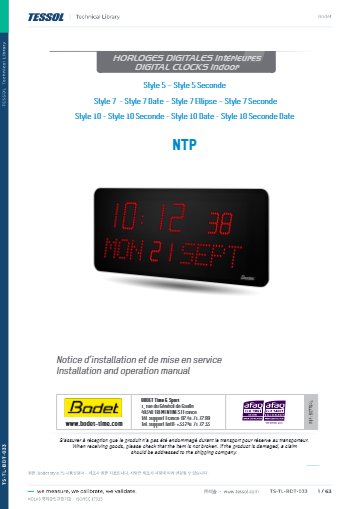

사용설명서

제품문의 구매하기

시험 시작과 종료를 초까지
확인하는 실험실 LED 시계

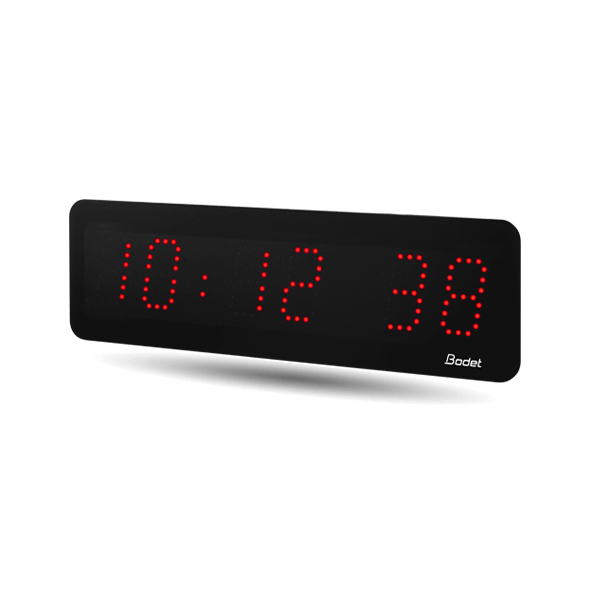

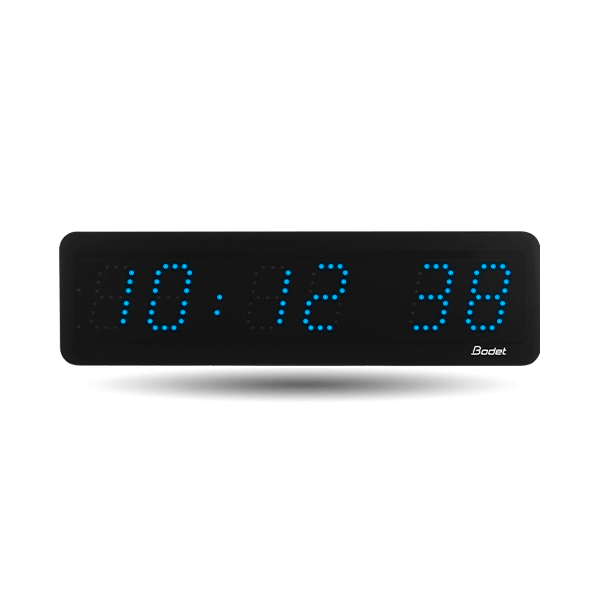

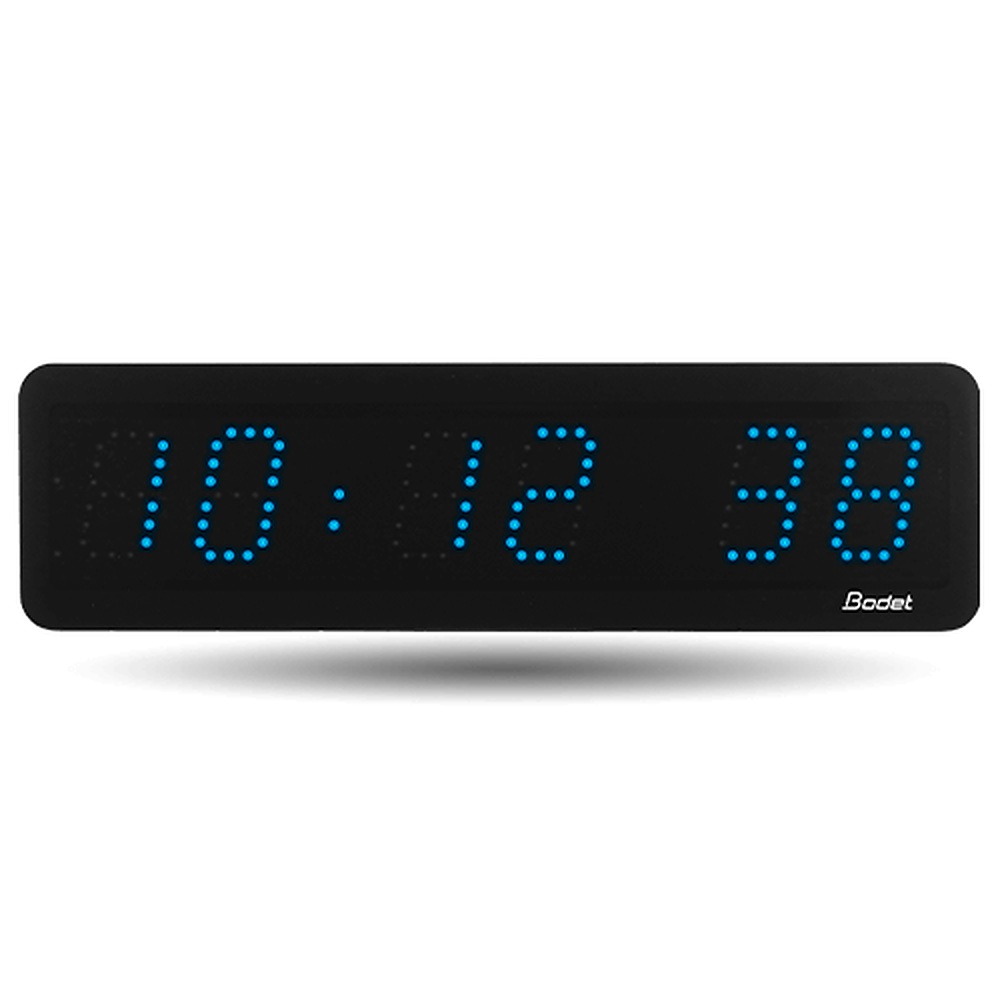

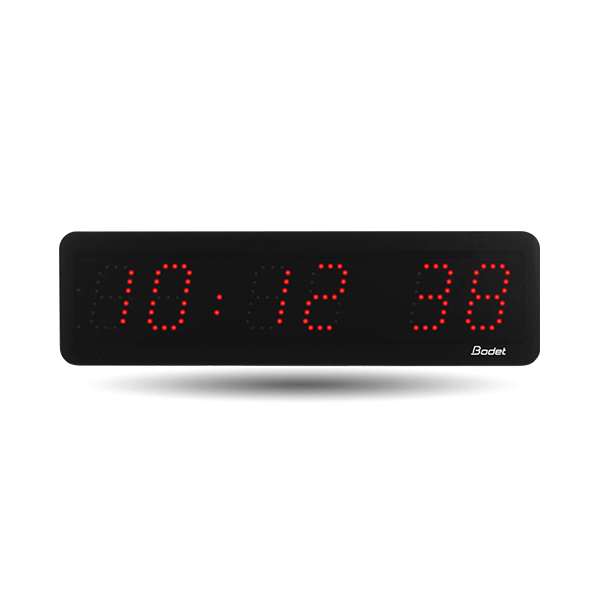

Bodet Style 5S 실내 LED 시계

견적 받기

Bodet 국내 정식 공급 파트너

Bodet Style 5S는 높이 5 cm의 숫자로 시·분·초를 표시하는 실내 LED 시계(디지털 벽시계, 타임 디스플레이)입니다. 20 m 거리에서 읽히고 NTP/PoE 동기와 선택 키보드로 조작하는 카운트다운·스톱워치를 지원하므로, 연구실과 시험실의 시험 시간을 벽면에서 관리하기에 적합합니다.

36.8 cm × 10.6 cm 크기에 무게가 0.49 kg이라 벽에 가볍게 걸 수 있고, NTP 버전은 PoE 케이블 하나로 전원과 시각 동기를 함께 받습니다. 독립 운전 상태의 하루 오차는 0.2 s이며 정전 중에도 15일간 시각을 유지합니다. 이 시계는 (주)테솔이 국내에 공식 공급합니다.

5 cm

7세그먼트 LED 숫자 높이

20 m

권장 가독 거리

120°

정면 기준 시야각

PoE

NTP 버전의 전원·동기 겸용

특징

시·분·초와 타이머를 갖춘
Style 5S의 특징

핵심 특징	현장에서 달라지는 점
초 단위 표시	시·분과 함께 초를 표시하므로 시험 시작과 종료 시각을 초 단위로 기록과 대조할 수 있습니다.
5 cm 7세그먼트 LED	세그먼트마다 LED 3개를 배치해 멀리서도 숫자 윤곽이 끊기지 않습니다.

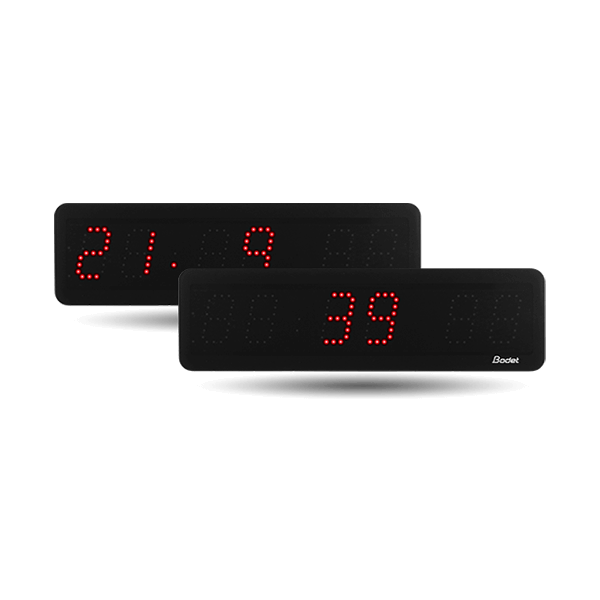

시각·날짜·온도 전환	날짜, 주 번호, 내장 센서 온도가 시각과 번갈아 표시되어 시계 한 대로 실험실 환경 정보까지 알 수 있습니다.
카운트다운·스톱워치	선택 키보드를 연결하면 0 ~ 24시간 범위에서 정방향과 역방향으로 시간을 세어, 반응·건조 시간을 벽면에서 관리할 수 있습니다.
4단계 밝기와 에코 모드	실험실 조명에 맞춰 밝기를 낮출 수 있고, 에코 모드를 시간대별로 지정하면 야간 소비전력이 줄어듭니다.
터치 버튼 2개 설정	기본 설정은 본체 터치 버튼으로 마치고, NTP 버전의 동기 항목은 내장 웹 서버에서 조정합니다.

시각 동기

NTP·PoE로 통일하는
시험실 시각

NTP/ETH 버전은 PoE 클래스 0 케이블로 전원과 시각을 함께 받으며, 수신부 소비전력은 적색·녹색·황색 LED에서 3 W, 청색·흰색 LED에서 1.7 W입니다. 사내 NTP 서버를 기준으로 삼으면 시험 장비 PC와 벽시계가 같은 시각을 가리켜, 기록 시각과 벽면 표시 사이에 시간차가 생기지 않습니다. 동기 방식은 내장 웹 서버에서 유니캐스트, 멀티캐스트, DHCP 가운데 선택합니다.

AFNOR와 임펄스 버전은 종속 시계이므로 마스터 클록 또는 AFNOR·임펄스 출력 카드를 장착한 Netsilon 7과 함께 시스템으로 구성합니다. 독립 운전 모델은 동기 없이 단독으로 동작하며, 쿼츠 시간 기준의 오차는 하루 0.2 s입니다.

사무실과 시험실 시각을 하나로

NTP 동기를 적용하면 시험실마다 시계 시각이 달라 기록 대조가 어긋나는 일이 없어집니다. 스위치의 PoE 포트에 시계를 연결하면 별도 전원 배선 없이도 같은 서버 시각을 따릅니다.

설치 방식

Style 5S의 벽·천장·매립
설치 방식

벽걸이: 기본 설치 방식입니다. 본체 무게가 0.49 kg이라 일반 벽면 고정으로 충분합니다.
천장·벽 브래킷: 강철 흑색 브래킷을 선택 사양으로 추가할 수 있으며, 양면형(946 001)과 단면형(946 002) 두 가지입니다.
매립형(Style Flush 5S): 적색 LED 전용으로 0 ~ +50 °C에서 동작하고 무게는 0.860 kg입니다. 이 버전에는 온도 표시 기능이 없습니다.
방수 구역: 보호 등급이 IP30이어서 방수를 지원하지 않습니다. 수술실처럼 방수 매립이 필요한 곳에는 Style 5S OP를 검토하세요.

벽걸이 설치 상태

본체 후면 고정부를 벽면 앵커에 걸어 설치하고, NTP 버전은 같은 자리로 이더넷 케이블을 끌어옵니다. 설치 높이는 가독 거리 20 m와 시야각을 함께 따져 정합니다.

사용 방법

Style 5S NTP 버전
PoE 연결과 동기 설정

Style 5S의 NTP 버전은 PoE 이더넷 케이블로 전원과 시각을 받고, 내장 웹 서버에서 NTP 서버 주소를 설정합니다. 네트워크의 BODET 시계를 찾아 주는 BODET Detect 소프트웨어도 사용할 수 있습니다.

소프트웨어·도구	하는 일
내장 웹 서버	Time Configuration 페이지에서 유니캐스트·멀티캐스트·DHCP 동기 방식 선택
BODET Detect	네트워크의 BODET 시계를 검색하고 각 시계의 웹 서버 열기
뒷면 터치 키 S와 +	시각·날짜 설정, 설정 메뉴 진입, 밝기 조절

처음 연결하는 순서

순서	할 일
1	시계를 PoE 스위치 또는 PoE 인젝터의 포트에 이더넷 케이블로 연결합니다.
2	출하 상태는 DHCP가 켜져 있습니다. DHCP 서버가 없으면 시계는 172.17.30.110(마스크 255.255.0.0) 주소를 사용합니다.
3	BODET Detect로 네트워크의 시계를 찾거나, 시계의 IP 주소를 브라우저 주소창에 입력해 웹 서버에 접속합니다.
4	Time Configuration 페이지에서 동기 방식을 고릅니다. 유니캐스트라면 Address IP 1에 사내 NTP 서버 주소를 입력하며 최대 5개까지 등록할 수 있습니다.
5	DHCP 방식으로 동기하려면 DHCP 서버에서 옵션 42가 켜져 있어야 합니다.
6	웹 서버 접속을 제한하려면 System and protection 페이지에서 사용자 이름과 비밀번호를 입력해 저장합니다.

출하 시 웹 서버에는 비밀번호가 없으므로 설치 후 System and protection 페이지에서 사용자 이름과 비밀번호를 설정해 두세요.

사양

36.8 cm 본체
Style 5S 상세 사양

항목	사양
형태	실내용 SMD LED 시계
크기 (W × H)	36.8 cm × 10.6 cm
숫자	높이 5 cm, 7세그먼트(세그먼트당 LED 3개), 콜론 LED 구분
LED 색	빨강, 초록, 노랑, 파랑, 흰색 (주문 시 선택)
권장 가독 거리	20 m
시야각	120°
표시 형식	12시간 · 24시간
표시 기능	시·분·초, 날짜, 숫자 날짜, 주 번호, 온도(내장 센서), 카운트다운 · 스톱워치(선택 키보드), 밝기 조정
밝기	4단계
에코 모드	지원 (시간대 설정 또는 기본 설정)
시간 변경	자동 하계·동계 전환, 영구 달력
시간 정확도	0.2 s/일 (독립 운전, 미동기 상태)
정전 시 시각 유지	독립 운전 15일
설정	터치 버튼 2개
동기 방식	NTP/ETH(PoE), 독립 운전, 임펄스, AFNOR
NTP 동기	유니캐스트 · 멀티캐스트 · DHCP, 내장 웹 서버로 설정
전원	NTP/ETH: PoE 클래스 0 · 독립 · 임펄스 · AFNOR: 100 ~ 240 VAC
NTP/ETH 수신부 소비전력	3 W (빨강 · 초록 · 노랑) · 1.7 W (파랑 · 흰색)
전기 보호 등급	NTP/ETH 클래스 3 · 그 밖의 동기 방식 클래스 2
외함 · 전면	흑색 PC/ABS · 무반사 매트 PMMA 글라스
보호 등급	IP30, IK07
동작 온도	-5 ~ +55 °C (실내)
무게	0.49 kg
설치	벽걸이 · 선택 브래킷(천장 또는 벽) · 매립(선택)
방수	지원하지 않음
동작 소음	무소음
적합 지침	EMC 2014/30/EU, LVD 2014/35/EU

활용 분야

Style 5S가 쓰이는
연구·교육 현장

연구실 — 반응·배양·건조 단계의 경과 시간을 실험대 위 벽면에서 바로 읽습니다.
시험실 — 시험 종료까지 남은 시간을 카운트다운으로 표시하고 기록 시각과 대조합니다.
실습실 — 카운트다운으로 실습 구간 길이를 맞춰 수업 진행 시간을 일정하게 유지합니다.
회의실 — 시각, 날짜, 온도를 번갈아 표시해 별도의 온도계 없이 실내 상태를 알립니다.

선택 가이드

초 표시 여부로 비교하는
Style 시리즈

모델	크기	숫자 높이	가독 거리	표시
Style 7	32 cm × 14 cm	7 cm	30 m	시 · 분, 날짜, 온도
Style 7S	41.8 cm × 14 cm	7 cm · 초 5 cm	30 m	초, 카운트다운, 스톱워치
Style 7 Date	32 cm × 32 cm	7 cm · 글자 5 cm	30 m	초, 요일, 다국어 날짜
Style 7 Ellipse	32 cm × 32 cm	7 cm	30 m	초, 날짜, 온도
Style 5	24.3 cm × 10.6 cm	5 cm	20 m	시 · 분, 날짜, 온도
Style 5S	36.8 cm × 10.6 cm	5 cm	20 m	초, 카운트다운, 스톱워치

구성·옵션

Style 5S 동기 구성과
키보드·브래킷

구분	내용
NTP/ETH (PoE)	기본 구성. PoE 케이블 한 가닥으로 전원과 시각을 받습니다.
AFNOR	마스터 클록, 또는 AFNOR 출력 카드를 장착한 Netsilon 7과 함께 구성합니다.
임펄스	마스터 클록, 또는 임펄스 출력 카드를 장착한 Netsilon 7과 함께 구성합니다.
독립 (쿼츠)	동기 없이 단독으로 동작합니다.
액세서리	Style Timer Controller(946 051) 키보드, 양면 브래킷(946 001), 단면 브래킷(946 002), 매립 후면 커버(946 012)

Style 5S와 비교할
Style 시리즈

Style 5S의 카운트다운과 스톱워치는 본체만으로 사용할 수 있습니까?
아닙니다. 선택 사양인 Style Timer Controller(946 051) 키보드를 연결해 조작합니다. 키보드에서 정방향 계수와 역방향 계수를 지정하면 본체 화면에 남은 시간이나 경과 시간이 표시됩니다.
Style 5S를 방수 구역이나 벽 속에도 설치할 수 있습니까?
벽 속 설치는 Style Flush 5S 매립형으로 가능하지만 방수는 지원하지 않습니다. 보호 등급이 IP30이므로 물이 튀는 곳에는 방수 매립형 Style 5S OP를 검토하세요.
Style 5S를 시험 장비 PC와 같은 시각으로 맞추려면 어떻게 합니까?
NTP/ETH 버전을 선택하고 PC가 참조하는 사내 NTP 서버를 똑같이 지정하세요. 내장 웹 서버에서 유니캐스트, 멀티캐스트, DHCP 가운데 네트워크 환경에 맞는 방식을 고르면 됩니다.
정전이 나면 Style 5S의 시각은 어떻게 됩니까?
독립 운전 모델은 정전 중에도 15일 동안 시각을 유지하고 복전 즉시 정상 표시로 돌아옵니다. 동기 버전은 전원이 들어올 때마다 동기 신호를 먼저 받은 뒤 표시를 시작합니다.
Style 5S와 Style 5는 어떤 점이 다릅니까?
숫자 높이는 똑같이 5 cm이고, Style 5S에는 초 표시와 카운트다운, 스톱워치 기능이 더해져 폭이 36.8 cm로 넓어집니다. 시와 분만 필요하면 폭 24.3 cm의 Style 5를 선택하세요.
