Digi XBee3-Pro 802.15.4, SMT 타입

Digi XBee3-Pro 802.15.4, SMT 타입

MODEL
2.4GHz 포인트-투-포인트 고출력 무선 모듈
브랜드
DIGI

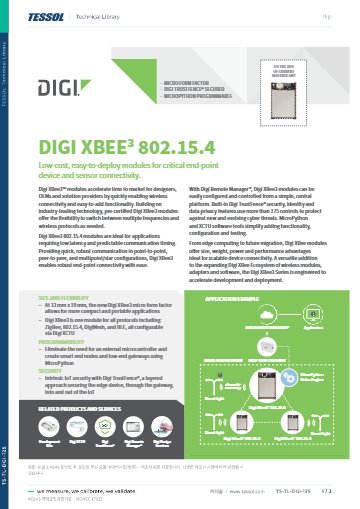

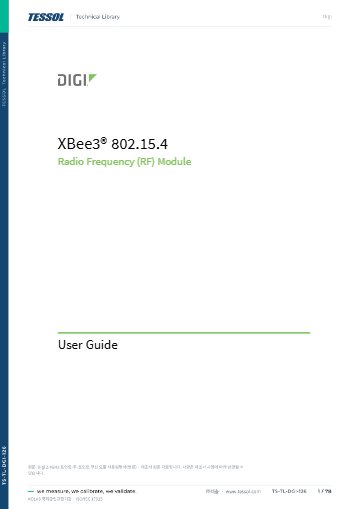

제품 자료
제품문의 구매하기

기판에 실장하는 SMT⁣ +19 dBm 802.15.4

Digi XBee 3 PRO 802.15.4 SMT 무선 모듈⁣ 통신 프로토콜 : 802.15.4⁣ 동작 전압 : 2.1–3.6 V⁣ 데이터 인터페이스 : UART, SPI, I2C

견적 받기

Digi 한국 독점 공급 파트너

Digi XBee 3 PRO 802.15.4 SMT 모듈은 +19 dBm 송신 출력과 실외 가시거리 최대 3200 m를 갖춘 표면 실장(SMT) 형태의 고출력 802.15.4 무선 모듈(XBee 3 PRO 802.15.4 RF Module)입니다. 실외 가시거리는 최대 3200 m이며 라우터 없이 모듈끼리 연결합니다. (주)테솔이 국내에 공식 공급합니다.

표면 실장(SMT) 형태의 XBee 3 PRO 802.15.4 SMT 모듈은 길이 2.199 cm, 폭 3.4 cm, 높이 0.305 cm입니다. 기판 표면에 납땜해 장착하는 방식입니다. 국내 사용 가능 여부는 문의해 주세요.

+19 dBm

PRO 송신 출력

3200 m

실외 가시거리 최대

90 m

실내·도심 최대

2.199 × 3.4 × 0.305 cm

표면 실장(SMT) 크기

안테나 옵션

SMT 형태에서 고르는⁣ 안테나 방식

안테나 방식은 파트 넘버로 정해지며, 주문할 때 안테나 형태를 선택합니다. 표는 표면 실장(SMT) 형태에 있는 파트 넘버입니다.

파트 넘버안테나형태·크기

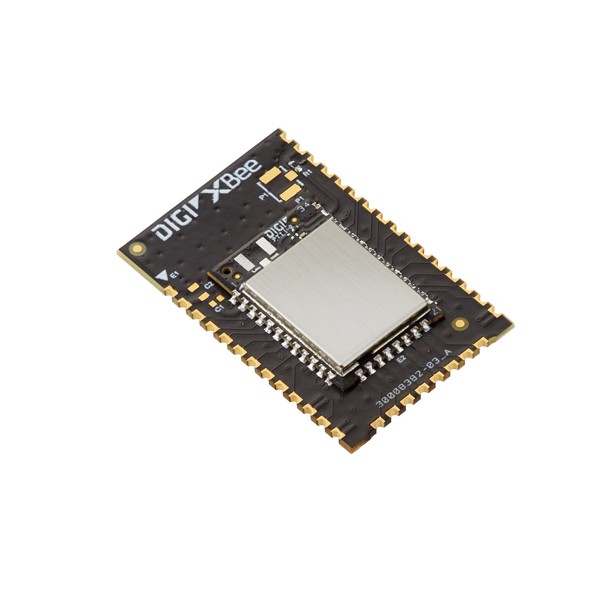

XB3-24ARSRF 패드표면 실장(SMT) · 2.199 × 3.4 × 0.305 cm

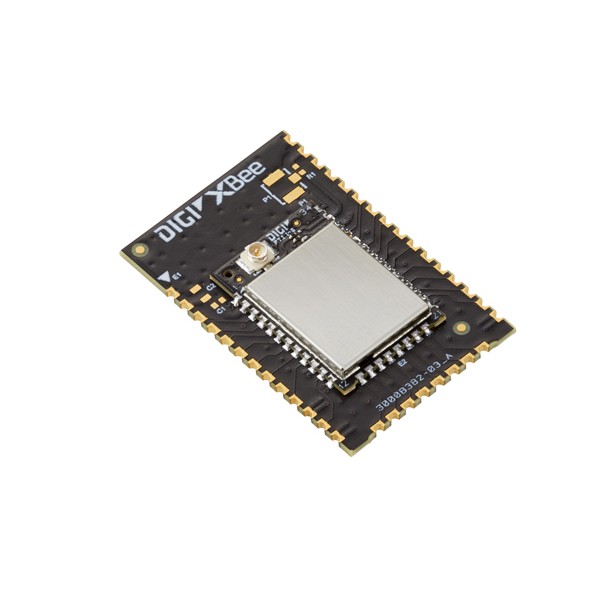

XB3-24AUSU.FL 커넥터표면 실장(SMT) · 2.199 × 3.4 × 0.305 cm

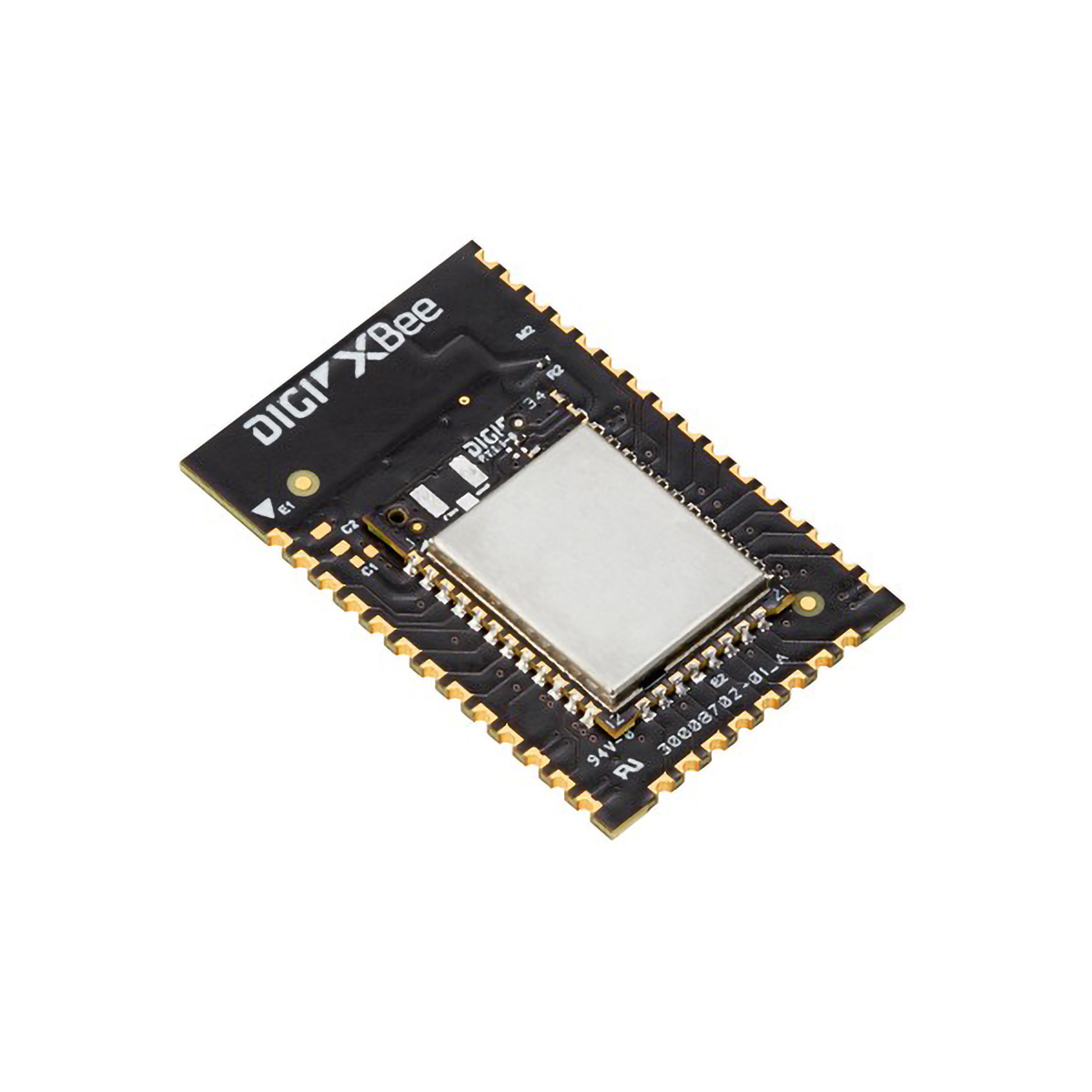

XB3-24APSPCB 안테나표면 실장(SMT) · 2.199 × 3.4 × 0.305 cm
Digi XBee3-Pro 802.15.4, SMT 타입 제품 사진

기능

SMT 형태 모듈의⁣ 동작 특성 요약

항목내용
네트워크 구조점대점, 피어투피어, 멀티포인트 스타 구성을 지원합니다.
내장 프로그래밍MicroPython을 지원합니다.

활용 분야

표면 실장(SMT)로⁣ 구성하는 시스템

  • 넓은 야외 현장 — 중계 없이 한 번에 닿는 거리를 확보합니다.
  • 차폐 구간 — 출력 여유로 벽과 층을 통과하는 링크를 구성합니다.

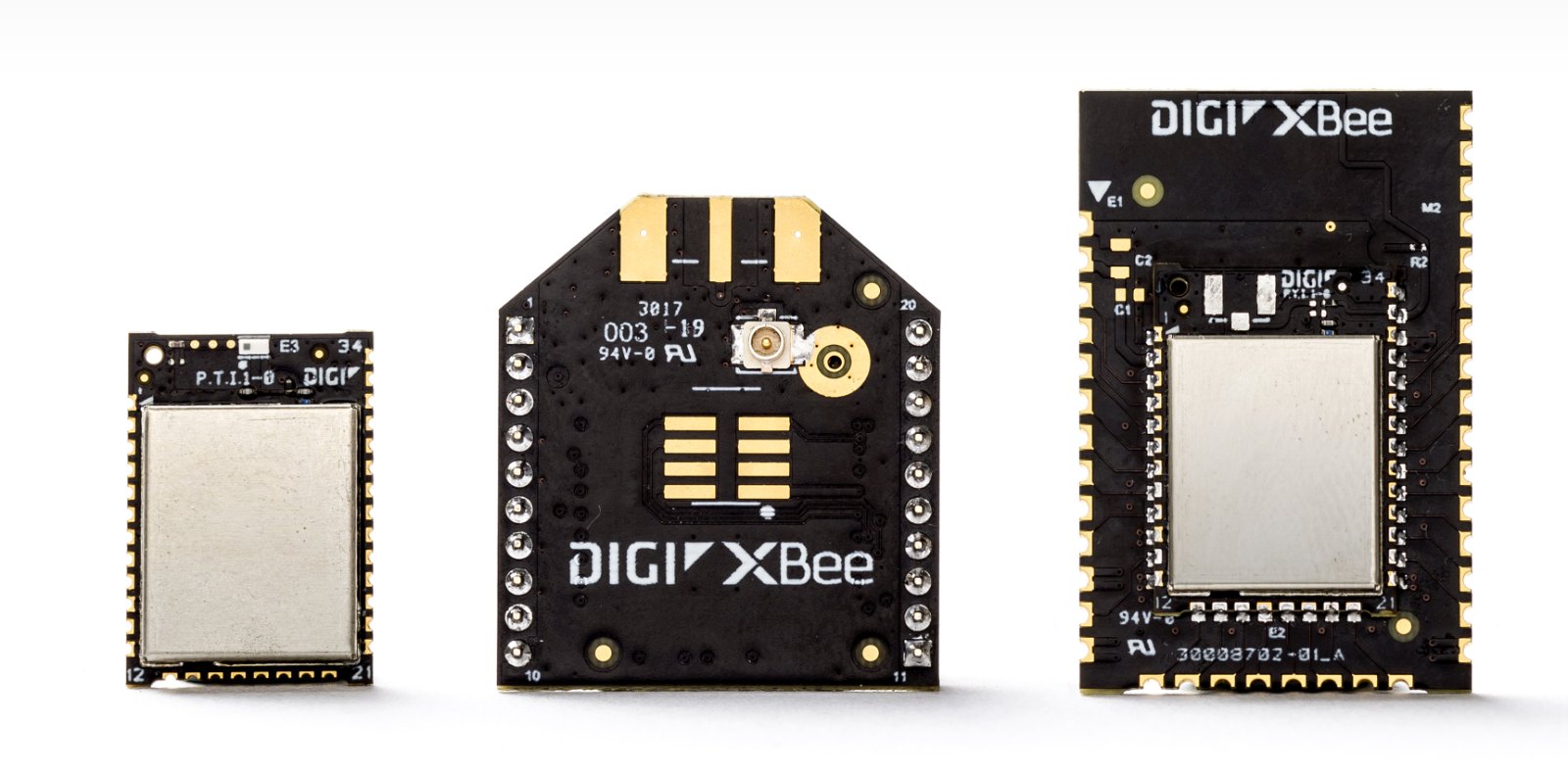

DIGI 2.4GHz 포인트-투-포인트 고출력 무선 모듈 - 크기와 형태가 다른 무선 모듈 3종의 외형
크기와 형태가 다른 무선 모듈 3종의 외형

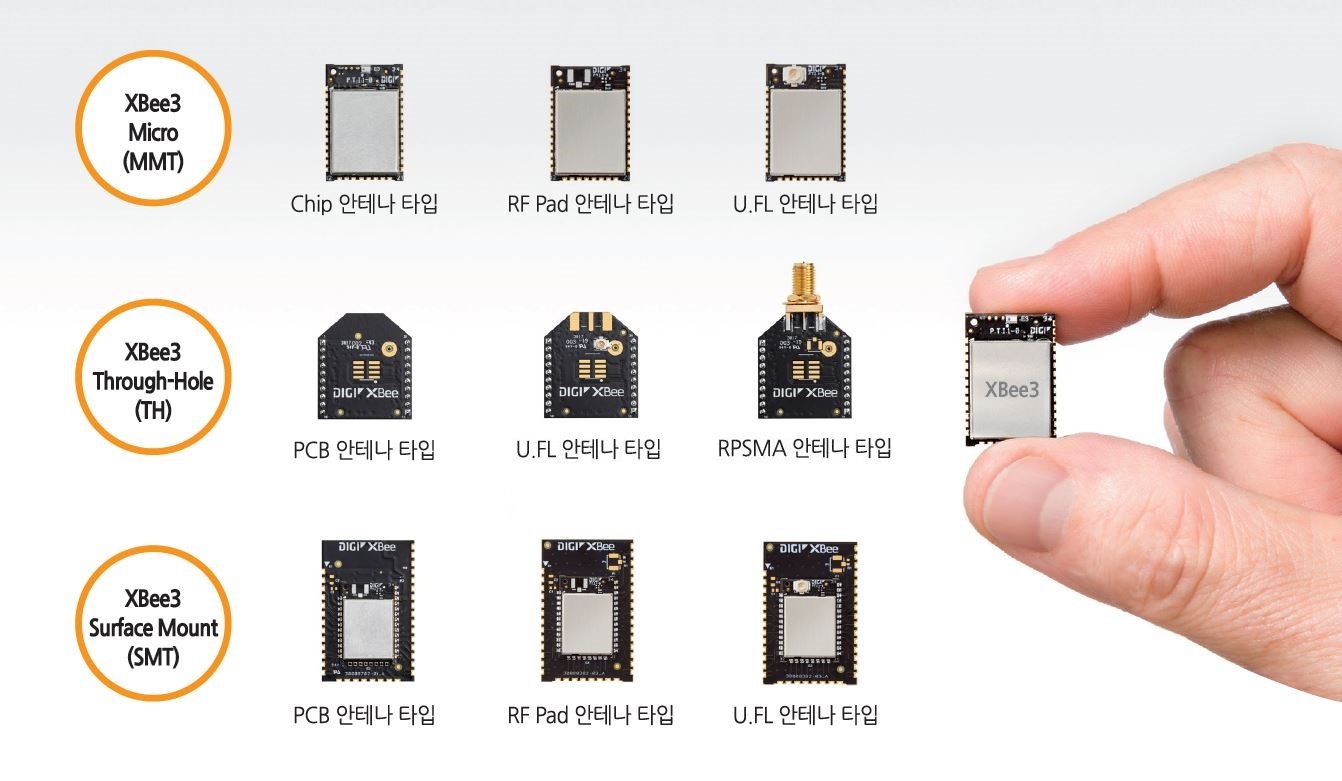

DIGI 2.4GHz 포인트-투-포인트 고출력 무선 모듈 - 안테나 타입별 무선 모듈 종류와 손에 쥔 크기 비교
안테나 타입별 무선 모듈 종류와 손에 쥔 크기 비교

사양

SMT 형태의⁣ RF·전원 사양

항목내용
통신 프로토콜802.15.4
동작 전압2.1–3.6 V
데이터 인터페이스UART, SPI, I2C
I/O·ADC10비트 ADC 4채널 / 디지털 입출력 15개
플래시·RAM플래시 메모리 1 MB, RAM 128 KB
보안128/256비트 AES
사용 온도-40 ~ 85 °C
설정 방식AT 명령(로컬·OTA) / API
규제 인증FCC, IC
외형 치수2.199 × 3.4 × 0.305 cm
무선 대역16채널 / 2.4 GHz ISM
RF·시리얼 속도시리얼 1 Mbps까지 / RF 250 kbps
RF 출력+19 dBm
RX 감도-103 dBm(1 % PER, 일반 모드)
도달 거리실외 가시거리 상한 3200 m / 실내·도심 상한 90 m
안테나주문할 때 선택(위 안테나 옵션 표 참조)

같은 계열

XBee 3 PRO 802.15.4 SMT와⁣ 같은 계열 모델

  • XBee 3 PRO 802.15.4 TH — 핀으로 꽂는 스루홀 형태(2.438 × 2.761 cm)로 RPSMA·U.FL·PCB 안테나 파트가 있습니다
  • XBee 3 PRO 802.15.4 Micro — 13 × 19 × 2 mm 마이크로 형태로 RF 패드·U.FL·칩 안테나 파트가 있습니다
Digi XBee3-Pro 802.15.4, SMT 타입 제품 사진
