Digi XBee3 ZB, 마이크로 타입

Digi XBee3 ZB, 마이크로 타입

MODEL
2.4GHz 지그비3.0 무선 모듈
브랜드
DIGI

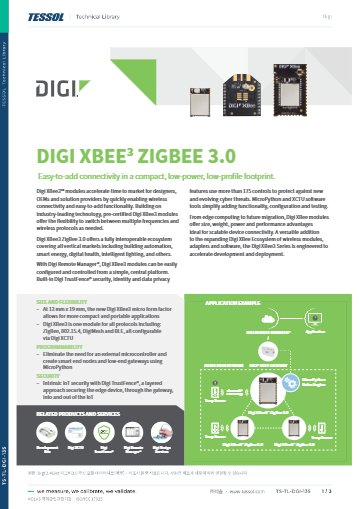

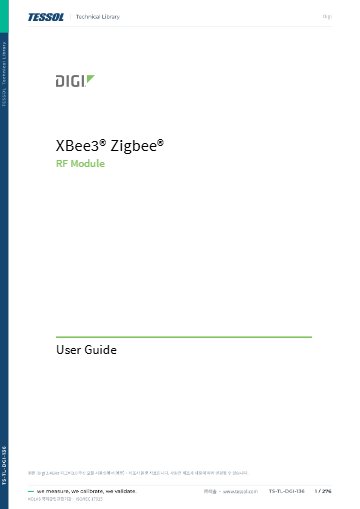

제품 자료
제품문의 구매하기

13×19mm 마이크로⁣ Zigbee 3.0 무선 모듈

Digi XBee 3 Zigbee 3.0 Micro 무선 모듈⁣ 지원 프로토콜 : Zigbee 3.0⁣ 저장 용량 : 플래시 1 MB, RAM 128 KB⁣ 온도 범위 : -40 ~ 85 °C

견적 받기

Digi 한국 독점 공급 파트너

Digi XBee 3 Zigbee 3.0 Micro 모듈은 +8 dBm 출력과 -103 dBm 수신 감도를 갖춘 마이크로(MMT) 형태의 Zigbee 3.0 무선 모듈(XBee 3 Zigbee 3.0 RF Module)입니다. 일반 출력(+8 dBm) 모델로, 실외 가시거리 최대 1200 m의 Zigbee 3.0 링크를 구성합니다. (주)테솔이 국내에 공식 공급합니다.

XBee 3 Zigbee 3.0 Micro 모듈은 마이크로(MMT) 형태이며 크기는 13 × 19 × 2 mm(길이 × 폭 × 높이)입니다. XBee 3 형태 가운데 가장 작은 규격입니다. 국내 사용 가능 여부는 문의해 주세요.

+8 dBm

송신 출력

1200 m

실외 가시거리 최대

-103 dBm

수신 감도

13 × 19 × 2 mm

마이크로(MMT) 크기

사양

하드웨어 사양⁣ (Micro)

항목내용
지원 프로토콜Zigbee 3.0
저장 용량플래시 1 MB, RAM 128 KB
온도 범위-40 ~ 85 °C
파라미터 설정AT 명령(로컬 혹은 OTA) · API
인증 목록FCC, IC, ETSI
외형 크기13 × 19 × 2 mm
프로세서 칩Silicon Labs EFR32MG SoC
대역과 채널 수16채널 · ISM 대역 2.4 GHz
전송 속도시리얼 최대 1 Mbps 지원 · RF 250 kbps
TX 출력+8 dBm
수신 민감도-103 dBm(1 % PER, 일반 모드)
링크 거리실외 가시거리에서 최대 1200 m · 실내·도심에서 최대 60 m
전원 전압2.1–3.6 V
전류 규격TX 40 mA(+8 dBm)
호스트 인터페이스UART, SPI, I2C
GPIO와 ADC10비트 ADC 4채널 · 디지털 I/O 15개
안테나주문할 때 선택(위 안테나 옵션 표 참조)

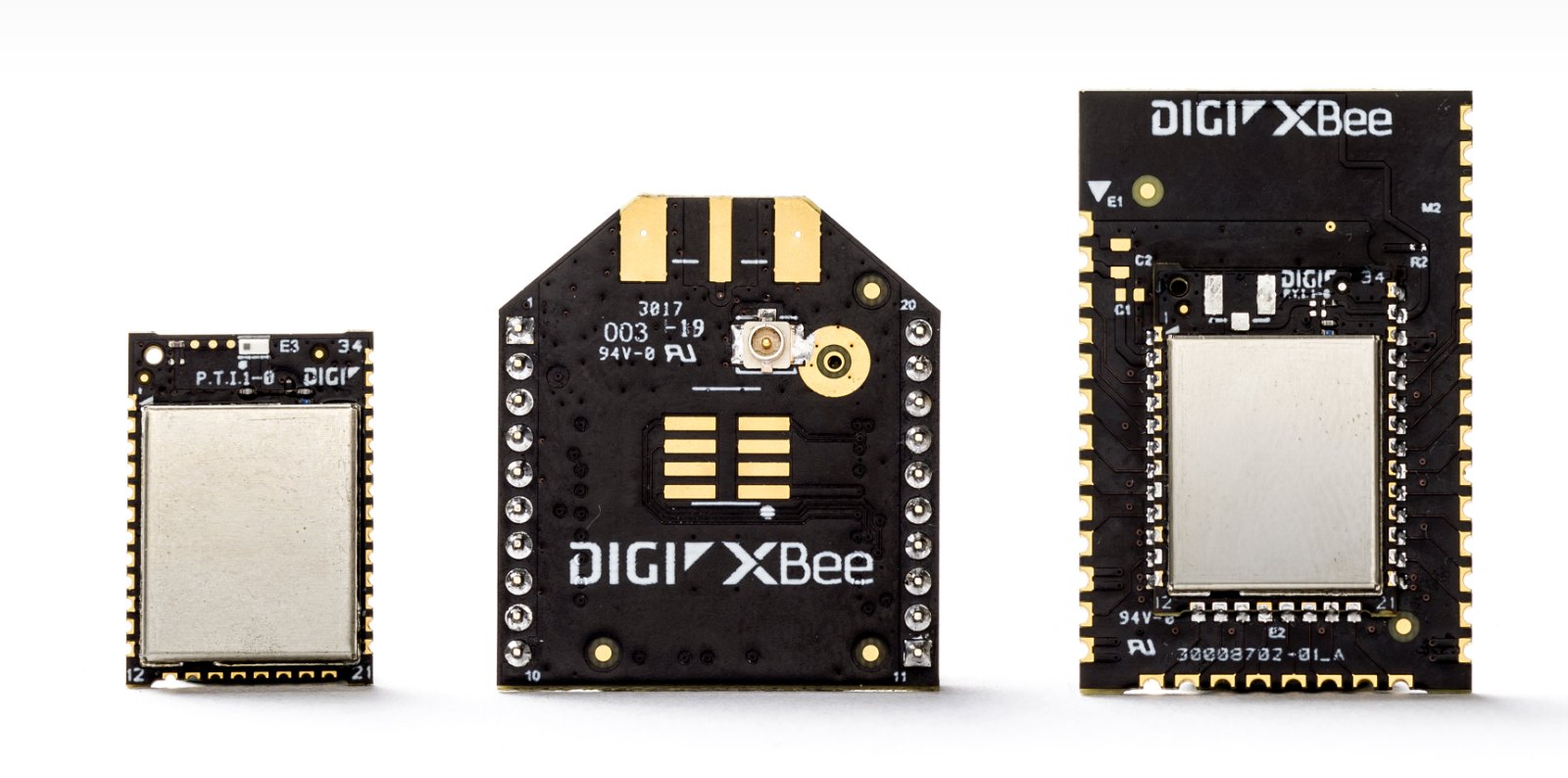

DIGI 2.4GHz 지그비3.0 무선 모듈 - 크기와 형태가 다른 무선 모듈 3종의 외형
크기와 형태가 다른 무선 모듈 3종의 외형

안테나 옵션

Micro 주문 시⁣ 안테나 선택

마이크로(MMT) 형태의 XBee 3 Zigbee 3.0 Micro 모듈은 안테나별 파트 넘버가 따로 있습니다.
주문할 때 안테나 형태를 선택합니다.

파트 넘버안테나형태·크기

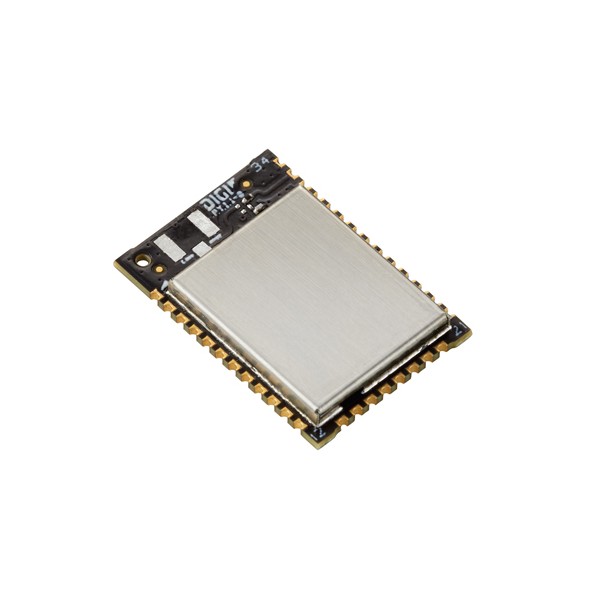

XB3-24Z8RM-JRF 패드마이크로(MMT) · 13 × 19 × 2 mm

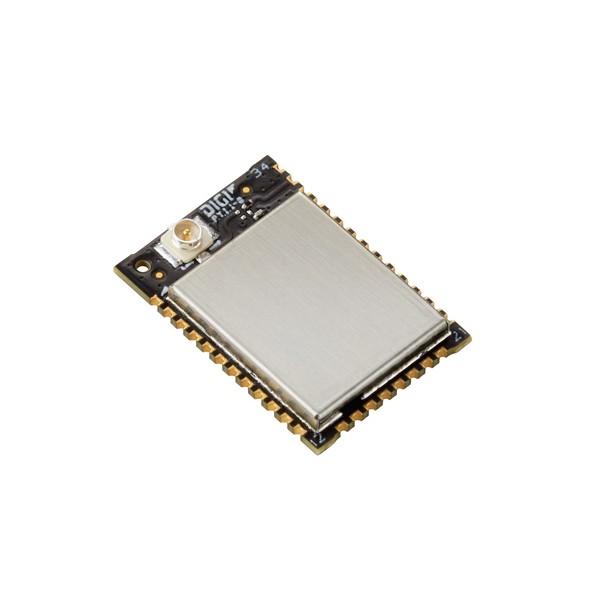

XB3-24Z8UM-JU.FL 커넥터마이크로(MMT) · 13 × 19 × 2 mm
XB3-24Z8CM-J칩 안테나마이크로(MMT) · 13 × 19 × 2 mm

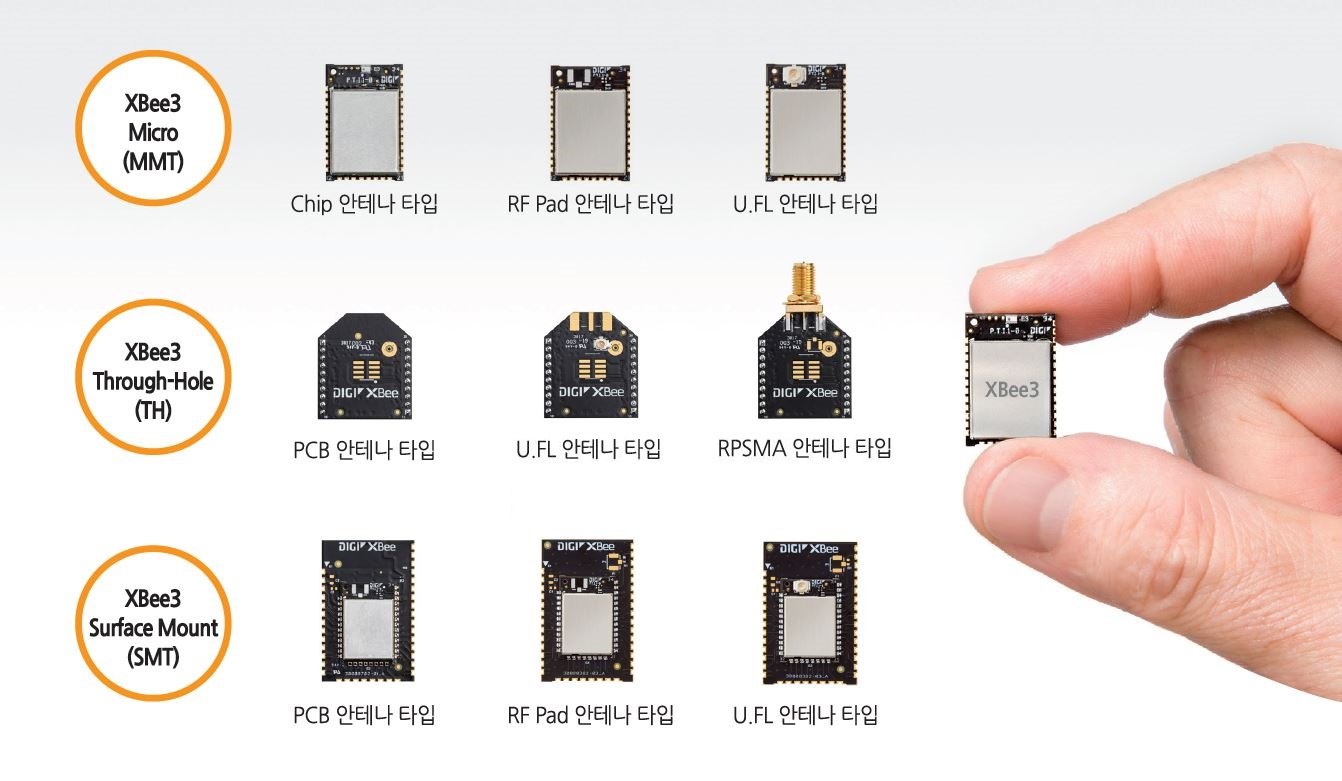

DIGI 2.4GHz 지그비3.0 무선 모듈 - 안테나 타입별 무선 모듈 종류와 손에 쥔 크기 비교
안테나 타입별 무선 모듈 종류와 손에 쥔 크기 비교

기능

마이크로(MMT) 선택 시⁣ 알아 둘 기능

항목내용
보안128/256비트 AES 암호화와 Digi TrustFence를 지원합니다.
관리XCTU로 설정하고 Digi Remote Manager로 원격 관리합니다.

활용 분야

Micro 모듈이⁣ 들어가는 현장

  • 스마트 에너지 장치 — 미터와 부하 제어기의 데이터를 케이블 없이 게이트웨이로 전달합니다.
  • 기기 내장 센서 노드 — 제품 안에 Zigbee 3.0 통신 기능을 넣습니다.

같은 계열

XBee 3 Zigbee 3.0 Micro와⁣ 같은 계열 모델

  • XBee 3 Zigbee 3.0 TH — 핀으로 꽂는 스루홀 형태(2.438 × 2.761 cm)로 RPSMA·U.FL·PCB 안테나 파트가 있습니다
  • XBee 3 Zigbee 3.0 SMT — 표면 실장 형태(2.199 × 3.4 × 0.305 cm)로 RF 패드·U.FL·PCB 안테나 파트가 있습니다

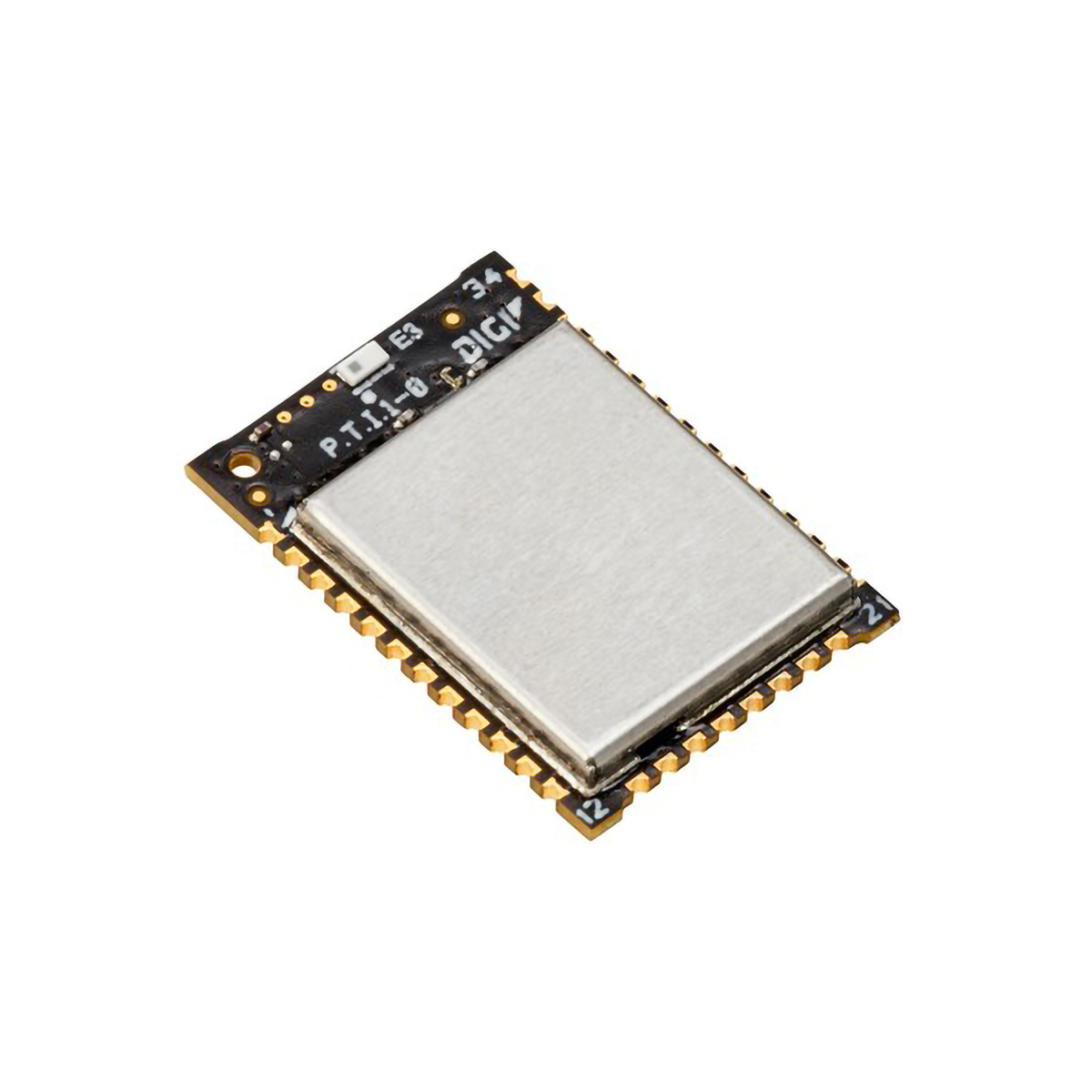

Digi XBee3 ZB, 마이크로 타입 제품 사진
