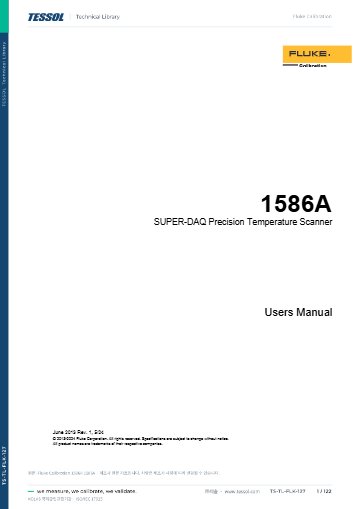

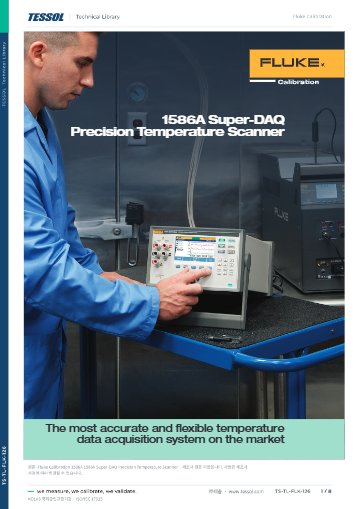

제품 자료
제품문의 구매하기

센서 비교와 온도 매핑을
한 대로 하는 정밀 온도 스캐너

Fluke Calibration 1586A Super-DAQ 정밀 온도 스캐너

견적 받기

Fluke Calibration 국내 공식 대리점

Fluke Calibration 1586A Super-DAQ는 열전대·PRT·서미스터와 직류 전압·전류·저항을 최대 40개 절연 범용 입력으로 읽는 정밀 온도 스캐너(Precision Temperature Scanner, 온도 데이터 수집기)입니다. 교정실 센서 비교와 온도 매핑에서 측정 불확도를 낮추는 데 사용합니다.

외부 DAQ-STAQ 멀티플렉서를 쓰면 PRT를 ±0.005 °C로 읽고, 서미스터는 ±0.002 °C 정확도를 갖추며, 빠른 스캔은 초당 10채널까지 처리합니다. 스캔 RAM에 시각이 붙은 측정값 75,000개를 담아 장시간 매핑 데이터를 보존하는 이 스캐너는 (주)테솔이 국내에 공식 공급합니다.

±0.005 °C

DAQ-STAQ 사용 시 PRT 대표 정확도

최대 40개

절연 범용 입력

10 ch/s

빠른 스캔 속도

75,000개

시각 포함 스캔 RAM 용량

특징

정밀도와 채널 수를 함께 갖춘
1586A 온도 스캐너

핵심 특징현장에서 달라지는 점
PRT · 열전대 · 서미스터 통합 입력센서 종류마다 측정기를 따로 두지 않고 한 대에서 비교하므로 교정실 작업 동선이 짧아집니다.
절연 범용 입력 최대 40개채널 사이가 절연되어 접지 루프 영향이 줄어들므로, 다지점 온도 매핑에서도 안정된 값을 얻습니다.
Scan · Monitor · Measure · DMM 4모드시험 성격에 따라 모드를 바꿔, 스캔 기록과 단일 채널 정밀 측정을 같은 장비로 처리할 수 있습니다.
4채널 컬러 추세 그래프화면에서 최대 4채널의 변화를 동시에 볼 수 있어 안정화 시점을 바로 판단합니다.
RS-232 온도원 제어드라이웰·항온조의 온도점을 스캐너가 직접 바꿔 가며 센서를 자동 교정하므로, PC 없이도 반복 교정을 진행할 수 있습니다.
두 단계 데이터 보안관리자와 사용자 권한을 나눠 시험 데이터가 변조되지 않도록 막습니다.

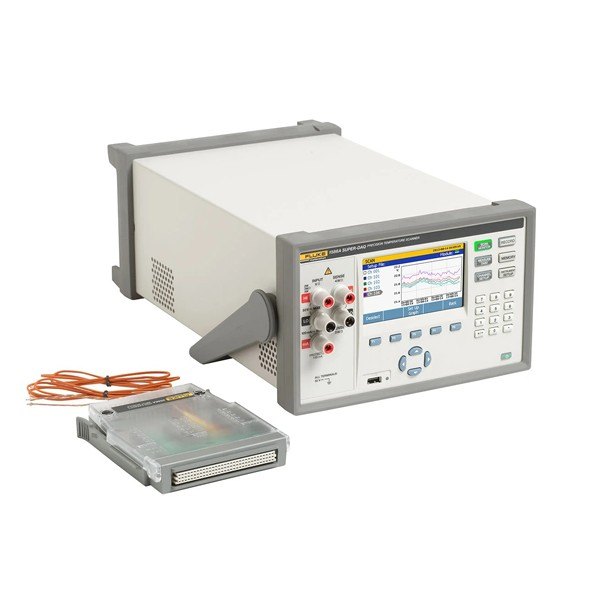

FLUKE CALIBRATION 1586A - 그래프 화면이 있는 스캐너 본체와 입력 모듈
그래프 화면이 있는 스캐너 본체와 입력 모듈

채널 구성

1586A 현장형과
교정실형 모듈 구성

1586A에는 입력 모듈 두 가지 가운데 하나 또는 둘 다를 장착합니다. 본체에 내장되는 고용량 모듈(High-Capacity Module)은 현장 측정에 알맞고 냉접점 정확도가 0.6 °C입니다. 외부 DAQ-STAQ 멀티플렉서는 교정실 정밀 측정용으로 냉접점 정확도가 0.25 °C입니다.

두 모듈 모두 최대 입력 50 V, 오프셋 전압 2 µV 미만이라 열전대의 미세한 전압 신호까지 읽습니다. 채널 수와 정확도 요구를 알려 주시면 1586A/1DS, 1586A/1HC, 1586A/DS-HC 가운데 맞는 구성을 골라 안내해 드립니다.

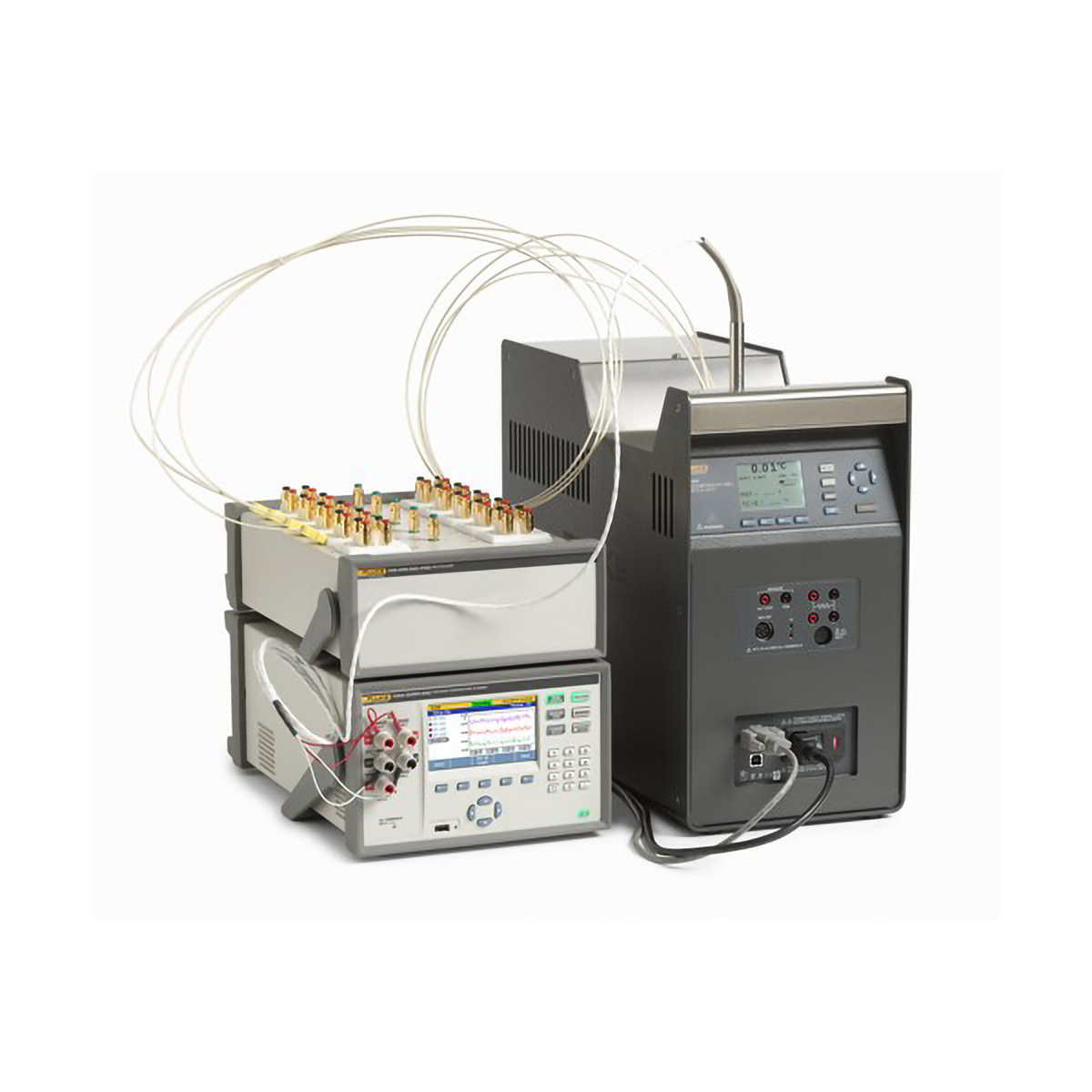

FLUKE CALIBRATION 1586A - 온도 스캐너와 항온조 등 교정 시스템을 구성한 모습
온도 스캐너와 항온조 등 교정 시스템을 구성한 모습

정확도 조건

1586A 정확도 수치를
읽는 전제 조건

대표 정확도는 보통·느림 스캔 속도, 신뢰수준 95 %, 교정 후 1년, 18~28 °C, 1시간 예열을 전제로 합니다. PRT ±0.005 °C는 외부 DAQ-STAQ 멀티플렉서를, 열전대 ±0.5 °C는 고용량 모듈과 내부 냉접점 보상을 쓸 때의 값입니다. 조건이 다르다면 사양표의 세부 값으로 불확도를 계산하세요.

센서를 PC 없이 자동 교정

RS-232로 Fluke Calibration 드라이웰이나 항온조를 제어해 온도점을 차례로 바꾸면서 센서 출력을 기록합니다. 20개 연산 채널에 기준 센서와 피교정 센서의 차이를 계산해 두면 교정 데이터가 스캐너 안에서 바로 정리됩니다.

사용 방법

1586A Super-DAQ
Fluke DAQ 소프트웨어와 스캔 시작

1586A는 USB 디바이스 포트와 LAN 10/100 포트로 PC에 연결해 SCPI 명령으로 제어하고, Fluke DAQ 6.0으로 채널 설정과 트렌드 기록을 관리합니다. RS-232 포트는 Fluke Calibration 드라이웰과 항온조를 직접 제어하는 데 사용합니다.

소프트웨어·도구하는 일
Fluke DAQ 6.0 (2680A-APSW)채널 구성, 트렌드 차트, CSV 내보내기
USB 디바이스 (Type B, SCPI)PC에서 제어와 데이터 전송
LAN 10/100 (TCP/IP, SCPI)네트워크로 제어와 데이터 전송
RS-232 (D-sub 9핀)드라이웰·항온조 온도원 제어
USB 호스트 (Type A)FAT32 메모리로 데이터·설정 파일 이동
TQSoft · TQAero열 밸리데이션 보고서 작성

처음 연결하는 순서

순서할 일
1PC에 Fluke DAQ 6.0을 설치하고, USB로 연결할 때는 2638A·1586A용 Serial USB 드라이버도 함께 설치하세요.
2USB 디바이스 포트나 LAN 포트로 1586A와 PC를 연결합니다.
3Fluke DAQ에서 1586A를 연결하면 현재 하드웨어 구성이 설정 화면에 채워지므로 채널별 센서 종류를 지정하세요.
4스캔을 시작해 트렌드 차트에서 첫 측정값을 확인합니다.
5센서 교정을 자동화하려면 RS-232로 드라이웰이나 항온조를 연결하고 자동 시험 모드에서 설정점, 스캔 순서, 기준 채널, 안정 밴드를 정하세요.

자동 시험 모드는 기준 채널의 안정 여부를 보고 데이터를 모은 뒤 다음 설정점으로 넘어가므로 PC 없이도 센서 교정을 진행할 수 있습니다. 결과 파일은 USB 메모리나 LAN으로 PC에 옮깁니다.

사양

1586A Super-DAQ
측정·시스템 상세 사양

항목사양
입력열전대 · PRT · 서미스터 · 직류 전압 · 직류 전류 · 저항, 절연 범용 입력 최대 40개
대표 정확도PRT ±0.005 °C (외부 DAQ-STAQ 멀티플렉서 사용) · 열전대 ±0.5 °C (고용량 모듈 · 내부 냉접점 보상 사용) · 서미스터 ±0.002 °C
정확도 조건보통 · 느림 스캔 속도, 신뢰수준 95 %, 교정 후 1년, 18~28 °C, 1시간 예열 후 (채널에 따라 다름)
채널 구성아날로그 45 (전압 · 저항 41, 전류 5) · 8비트 디지털 I/O · 토탈라이저 · 경보 출력 6 · 트리거 입력
스캔 속도빠름 10 ch/s (0.1 s/ch) · 보통 1 s/ch · 느림 4 s/ch
PRT/RTD-200 ~ 1200 °C (센서에 따라) · 저항 0 Ω ~ 4 kΩ · 4선 전류 반전 · 분해능 0.001 °C (느림 · 보통), 0.01 °C (빠름)
서미스터-200 ~ 400 °C (센서에 따라) · 저항 0 Ω ~ 1 MΩ
지원 열전대K · T · R · S · J · N · E · B · C · D · G · L · M · U · W
열전대 범위-270 ~ 2315 °C (센서에 따라) · K -270 ~ 1372 · T -270 ~ 400 · R · S -50 ~ 1768 · J -210 ~ 1200 · N -270 ~ 1300 · E -270 ~ 1000 · B 100 ~ 1820 · C · D · G · W 0 ~ 2315 · L -200 ~ 900 · M -50 ~ 1410 · U -200 ~ 600 °C
열전대 분해능0.01 °C (느림 · 보통), 0.1 °C (빠름)
냉접점 정확도DAQ-STAQ 0.25 °C · 고용량 모듈 0.6 °C
입력 모듈최대 입력 50 V · 오프셋 전압 2 µV 미만 · 3선 내부 불일치 50 mΩ 미만
직류 전압 범위±100 mV · ±1 V · ±10 V · ±50 V
직류 전압 정확도측정값 % + 범위 %: ±100 mV 0.0037 % + 0.0035 % · ±1 V 0.0025 % + 0.0007 % · ±10 V 0.0024 % + 0.0005 % · ±50 V 0.0038 % + 0.0012 % (느림 · 중간 샘플 속도)
입력 임피던스10 GΩ (±100 mV ~ ±10 V) · 10 MΩ (±50 V)
직류 전압 제거비동상 제거비 140 dB · 노멀 모드 제거비 55 dB · A/D 직선성 측정값 2 ppm + 범위 1 ppm · 입력 바이어스 전류 30 pA (25 °C)
직류 전류 범위±100 µA · ±1 mA · ±10 mA · ±100 mA
직류 전류 보호0.15 A 리셋형 PTC · 부담 전압 1 mV 미만
저항 측정 범위100 Ω ~ 100 MΩ (7개 범위)
저항 정확도100 Ω 0.004 % + 0.0035 % · 1 kΩ 0.003 % + 0.001 % · 10 kΩ 0.004 % + 0.001 % · 100 kΩ 0.004 % + 0.001 % · 1 MΩ 0.006 % + 0.001 % · 10 MΩ 0.015 % + 0.001 % · 100 MΩ 0.8 % + 0.01 % (4선, 중간 · 느림 샘플 속도)
저항 4선 리드 저항100 Ω · 1 kΩ 범위 10 Ω/리드 · 그 외 범위 1 kΩ/리드
메모리스캔 RAM 75,000개 (시각 포함) · 데이터 · 설정 플래시 20 MB · USB 호스트 최대 32 GB (FAT32)
인터페이스USB 디바이스 (SCPI) · LAN 10/100 (SCPI) · RS-232 (온도원 제어)
RS-232보드 속도 1200 · 2400 · 4800 · 9600 · 19200 · 38400 (D-sub 9핀)
모드 · 화면Scan · Monitor · Measure · DMM · 최대 4채널 컬러 추세 · 6½자리
연산 채널20개 (합계 · 차이 · 곱셈 · 나눗셈 · 다항식 · 제곱근 등)
트리거인터벌 · 외부 · 경보 · 원격(버스) · 수동 · 자동 테스트 · 트리거 입력 최대 지연 100 ms
경보 출력개방 드레인 액티브 로우, 최대 싱크 50 mA
디지털 I/O-4 V ~ 30 V · 논리 High 최소 2.0 V · 논리 Low 최대 0.7 V
토탈라이저최소 펄스 50 µs · 최대 10 kHz · 디바운스 1.7 ms · 최대 계수 1,048,575
입력 보호50 V (모든 기능, 단자, 범위)
메인 전압100 V 설정 90 ~ 110 V · 120 V 설정 108 ~ 132 V · 220 V 설정 198 ~ 242 V · 240 V 설정 216 ~ 264 V
주파수 · 소비 전력47 ~ 440 Hz · 36 VA 피크 (평균 24 W)
작동 · 보관 온도작동 0 ~ 50 °C (최대 정확도 18~28 °C, 1시간 예열) · 보관 -20 ~ 70 °C
습도작동 0 ~ 30 °C 80 % 미만, 30 ~ 50 °C 50 % 미만 · 보관 95 % 미만 (비응축)
고도작동 2,000 m · 보관 12,000 m
진동 · 충격MIL-PRF-28800F Class 3
크기 · 무게150 × 245 × 385 mm · 6 kg · 적재 중량 9.5 kg (일반 구성)
적합성CE, IEC 61010 3판 외

활용 분야

1586A로 다채널 온도를
정밀하게 기록하는 현장

  • 교정실 — 기준 센서와 피교정 센서를 같은 시간축에서 비교하고 교정 데이터를 모읍니다.
  • 오븐·멸균기 — 온도 매핑과 열 밸리데이션 데이터를 다지점으로 수집합니다.
  • 제약·식품·항공·자동차 공정 — 공정 센서를 주기적으로 점검하는 기준 측정기로 둡니다.
  • 연구 설비 — 다채널 온도 이력을 추세 화면 하나에서 관리합니다.

선택 가이드

측정 장소로 고르는
1586A 입력 모듈 구성

이럴 때 (현장 조건·용량)권장 모델선택 이유
현장 측정에 내장 고용량 모듈이 필요하다면1586A/1HC모듈 내장형이라 들고 다니며 다채널을 측정하는 현장 작업에 맞습니다.
교정실에서 정밀 측정을 한다면1586A/1DS외부 DAQ-STAQ 멀티플렉서로 PRT 대표 정확도 조건을 충족해 정밀 비교 교정에 맞습니다.
고용량 모듈과 DAQ-STAQ를 함께 쓴다면1586A/DS-HC현장 다채널 측정과 교정실 정밀 측정을 한 대로 모두 할 수 있습니다.
인정 교정 성적서를 함께 받으려면품번 뒤 /C (예: 1586A/1DS/C)출하 시 인정 교정을 포함한 구성입니다.

구성·옵션

1586A 품번과
교정 연계

구분품번
기본 본체1586A
DAQ-STAQ 1개 · 2개1586A/1DS · 1586A/2DS
고용량 모듈 1개 · 2개1586A/1HC · 1586A/2HC
랙 마운트 (반폭 · 전폭)Y1586S · Y1586D
캐리 케이스1586-CASE
밸리데이션 소프트웨어TQSOFT-IQ/OQ · TQAERO

센서 교정 데이터와 스캐너 자체의 주기 교정은 같은 교정 체계 안에서 관리합니다. 스캐너 교정이 필요하면 (주)테솔의 KOLAS 인정 범위에 해당하는지 확인한 뒤 안내해 드립니다.

입력 모듈 장착과 채널 단자

고용량 모듈은 본체에 내장되고 DAQ-STAQ 멀티플렉서는 외부에 연결되며, 두 모듈의 입력 단자에 열전대와 PRT 센서를 직접 꽂습니다. 채널 1번은 맨선, 스페이드 러그, 바나나 플러그, 금 핀 가운데 하나로 연결합니다.
