GW Instek 데이터 수집 시스템 DAQ-9600

MODEL
DAQ-9600
브랜드
GWINSTEK

DMM 하나로 여러 채널을⁣ 차례로 읽는 데이터 수집 시스템

GW Instek DAQ-9600 3슬롯 데이터 수집 시스템⁣ 본체 : 3슬롯⁣ 모델 : DAQ-9600 (GPIB 없음)⁣ 스캔 속도 : 최대 450채널/s

견적 받기

GW Instek 한국 공식 대리점

GW Instek DAQ-9600은 6½자리 DMM을 내장한 3슬롯 데이터 수집 시스템(멀티플렉서 방식 스캐너·데이터 로거)입니다. 열전대·RTD·전압·저항 등 14종 입력을 최대 450 ch/s로 스캔해 시험대와 생산 라인의 다채널 신호를 기록합니다.

기본 정확도는 DC 전압 0.0035 %, AC 전압 0.05 %, 저항 0.01 %(1년 기준)입니다. 내장 DMM 하나가 모든 채널을 측정하므로 채널마다 계측기를 두는 구성보다 교정 대상이 줄어듭니다. 4.3인치 컬러 TFT에서 채널을 설정하고 2선 기준 최대 60채널까지 구성할 수 있으며, 이 장비는 (주)테솔이 국내에 공식 공급합니다.

6½자리

내장 DMM 분해능

450 ch/s

최대 스캔 속도

100k

포인트 측정 메모리

14종

측정 입력 신호 유형

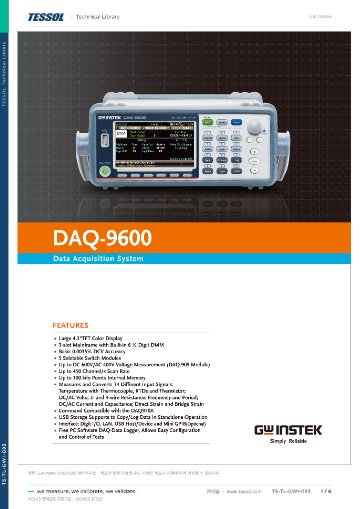

특징

6½자리 DMM 하나로⁣ 모든 채널을 측정

핵심 특징현장에서 달라지는 점
6½자리 내장 DMM모든 채널이 하나의 DMM을 거쳐 측정되므로 채널 간 측정 편차가 줄고 교정 대상이 본체 하나로 모입니다.
3슬롯 모듈 구조측정 신호에 맞는 모듈을 꽂아 채널 구성을 바꿀 수 있어, 시험 항목이 달라져도 본체는 그대로 사용합니다.
450 ch/s 스캔수십 채널을 한 번 스캔하는 시간이 짧아, 천천히 변하는 온도와 전압을 거의 같은 시각의 값으로 기록할 수 있습니다.
USB 저장 로깅본체 메모리에 쌓은 데이터를 USB 메모리로 복사할 수 있어 PC 없이도 단독으로 로깅합니다.
4.3인치 컬러 화면채널과 모듈 설정을 화면에서 직접 지정하므로 PC를 연결하지 않고도 시험 구성을 바꿀 수 있습니다.
DAQ970A 명령어 호환기존 DAQ970A용 시험 프로그램의 명령어를 크게 고치지 않고 옮길 수 있어 재작성 부담이 줄어듭니다.

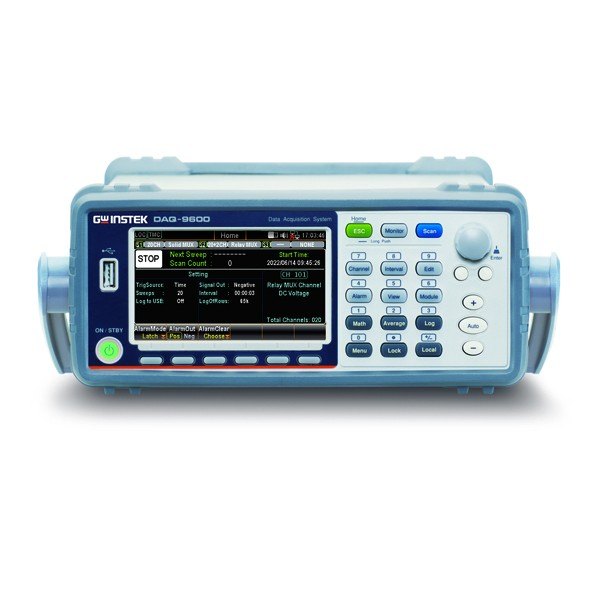

GWINSTEK DAQ-9600 - 컬러 표시창과 키패드가 있는 데이터 수집기 전면
컬러 표시창과 키패드가 있는 데이터 수집기 전면

모듈 선택

측정 신호에 맞춰 고르는⁣ DAQ-9600 모듈 7종

모듈은 측정할 신호 종류에 따라 고르세요. 멀티플렉서 모듈은 한 번에 한 채널만 닫히므로 채널을 순서대로 읽는 스캔 방식의 시험에 적합합니다.

모듈구성용도
DAQ-90020채널 범용 멀티플렉서 (반도체 릴레이)전압·저항·온도를 20채널로 스캔
DAQ-90120+2채널 범용 멀티플렉서 (전기자 릴레이)20채널 스캔에 전류용 2채널 추가
DAQ-90340채널 싱글엔드 멀티플렉서2선 대신 채널 수를 늘려야 할 때
DAQ-9044×8 2선 매트릭스신호 경로를 교차점으로 전환
DAQ-907다기능 모듈복합 신호 구성
DAQ-90820채널 액추에이터·범용 스위치부하 전환과 제어 출력
DAQ-9098+2채널 고전압·고전류 멀티플렉서600 V DC·400 V AC까지 측정

채널 용량

배선 방식별⁣ 채널 용량

같은 3슬롯 본체라도 배선 방식에 따라 채널 수가 달라집니다. 2선 측정은 최대 60채널, 싱글엔드는 최대 120채널, 매트릭스는 교차점 96개까지 구성할 수 있으므로 시험 계획 단계에서 신호당 필요한 선 수를 먼저 정리하세요.

기존 시험 프로그램을 옮길 때

명령어가 Keysight DAQ970A와 호환되어 보유한 시험 프로그램을 옮길 때 명령어 체계를 새로 짜는 부담이 줄어듭니다. 무료 PC 소프트웨어 DAQ-Data Logger로 PC에서 설정과 로깅을 할 수 있으며, GPIB가 필요하면 DAQ-9600/GPIB 모델을 선택하세요.

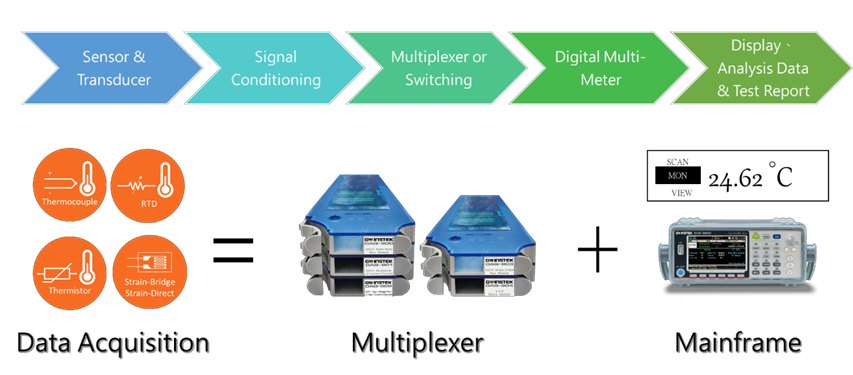

GWINSTEK DAQ-9600 - 센서에서 멀티플렉서, 메인프레임까지 데이터 수집 구성도
센서에서 멀티플렉서, 메인프레임까지 데이터 수집 구성도

사용 방법

GW Instek DAQ-9600⁣ DAQ-Data Logger 연결과 첫 스캔

DAQ-9600은 PC 소프트웨어 DAQ-Data Logger로 채널 설정, 스캔, 로깅, 그래프 표시를 합니다. USB는 USBTMC 프로토콜로 연결하며, 명령어 체계는 Keysight DAQ970A와 호환됩니다.

소프트웨어·도구하는 일
DAQ-Data Logger채널·측정 기능 설정, 스캔 시작과 정지, 트렌드 차트·히스토그램, 데이터 내보내기(최대 4대 연결)
NI VISA RunTimeDAQ-Data Logger 실행에 필요한 통신 라이브러리(17.5 이상 권장, 32-bit)
USB 메모리본체에 쌓은 데이터 복사와 PC 없는 단독 로깅

처음 연결하는 순서

순서할 일
1Windows 7·8·10 PC에 NI VISA RunTime을 먼저 설치하고, GW Instek 웹사이트에서 받은 DAQ-Data Logger 폴더의 setup.exe를 실행하세요.
2DAQ-9600에서 Menu를 누르고 Page Down으로 Interface 메뉴를 연 뒤 USB를 선택하고, USB - Protocol을 USBTMC로 정합니다.
3후면 USB Type B 포트와 PC를 USB 케이블로 연결하고, 장치 관리자의 USB Test and Measurement Devices (IVI)에 장비가 나타나는지 확인하세요.
4DAQ-Data Logger의 System(S) 탭에서 Connect를 열고 VISA Name 목록에서 장비를 고른 뒤 *IDN?으로 확인하고 Connect를 누릅니다.
5Configure Channels 탭에서 슬롯별 모듈을 고르고 측정할 채널의 Scan과 Function을 지정하세요.
6Configure Parameter 탭에서 로그 파일 이름과 Scan Start, Interval, Scan End를 정한 뒤 왼쪽 위 파란 화살표로 스캔을 시작합니다.

장비 없이 화면 구성을 먼저 익히려면 Connect 창에서 Demo Mode의 Enable을 선택하세요. 여러 대를 함께 쓸 때는 Search로 찾은 장비를 Add+로 추가합니다.

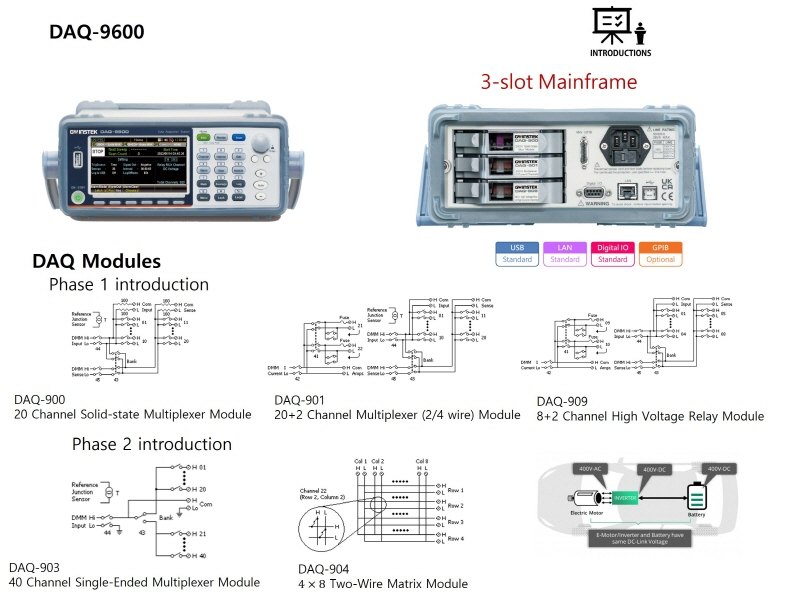

GWINSTEK DAQ-9600 - 메인프레임과 모듈 구성을 나타낸 시스템 구성도
메인프레임과 모듈 구성을 나타낸 시스템 구성도

사양

DAQ-9600 3슬롯 본체와⁣ 6½자리 DMM 사양

항목사양
본체3슬롯 · 6½자리 DMM 내장 (반단 랙 폭)
모델DAQ-9600 (GPIB 없음) · DAQ-9600/GPIB (mini GPIB 포함)
기본 정확도 (1년)DC 전압 0.0035 % · AC 전압 0.05 % · 저항 0.01 %
스캔 속도최대 450채널/s
메모리최대 100k 포인트
채널 용량2선 최대 60 · 싱글엔드 최대 120 · 매트릭스 교차점 96
모듈DAQ-900 · DAQ-901 · DAQ-903 · DAQ-904 · DAQ-907 · DAQ-908 · DAQ-909
측정 기능14종: 열전대·RTD·서미스터 온도, DC·AC 전압, 2선·4선 저항, 주파수, 주기, DC·AC 전류, 정전용량, 직접·브리지 스트레인
고전압 측정DAQ-909 사용 시 600 V DC · 400 V AC
화면4.3인치 TFT 컬러
인터페이스디지털 I/O · LAN · USB 호스트/디바이스 · mini GPIB (옵션)
USB 저장데이터 복사와 단독 로깅
소프트웨어무료 PC 소프트웨어 DAQ-Data Logger
명령어 호환Keysight DAQ970A
기본 구성품안전 지침서 · 전원 코드 · 스크류 드라이버 · GTL-246 USB 케이블
옵션 구성품GTL-258 GPIB 케이블 · GRA-455 랙 마운트 키트

활용 분야

다채널 시험이⁣ 필요한 현장

  • 생산 라인 시험 — 전압과 저항을 여러 채널에서 순서대로 측정해 합격 판정에 사용합니다.
  • 온도 매핑 — 열전대 모듈로 챔버와 설비 여러 지점의 온도를 기록합니다.
  • 연구개발 — 매트릭스 교차점으로 신호 경로를 바꿔 가며 시제품 특성을 시험합니다.
  • 전력 전자 시험 — 고전압·고전류 채널을 별도 모듈로 나눠 다른 신호와 함께 측정합니다.

선택 가이드

채널 요구에 맞는⁣ DAQ-9600 모듈 선택

이럴 때 (현장 조건·용량)권장 모델선택 이유
범용 20채널로 전압·저항·온도를 스캔할 때DAQ-900반도체 릴레이 방식 20채널 멀티플렉서입니다.
20채널에 전류용 채널을 더할 때DAQ-901전기자 릴레이 방식 20+2채널 구성입니다.
싱글엔드 신호를 40채널까지 늘릴 때DAQ-9032선 대신 싱글엔드 40채널을 확보합니다.
신호 경로를 교차점으로 전환할 때DAQ-9044×8 2선 매트릭스 구성입니다.
고전압·고전류 채널이 필요할 때DAQ-9098+2채널로 600 V DC·400 V AC를 측정합니다.
PRT·서미스터를 정밀하게 읽는 온도 스캐너가 필요할 때Fluke 1586A정밀 온도 측정에 특화된 별도 장비입니다.

구성·옵션

DAQ-9600 본체와⁣ 모듈 구성

구분내용
본체DAQ-9600 · DAQ-9600/GPIB (mini GPIB 포함 모델)
선택 모듈DAQ-900 · DAQ-901 · DAQ-903 · DAQ-904 · DAQ-907 · DAQ-908 · DAQ-909
기본 구성품안전 지침서 · 전원 코드 · 스크류 드라이버 · GTL-246 USB 케이블
옵션GTL-258 GPIB 케이블 · GRA-455 랙 마운트 키트
소프트웨어무료 PC 소프트웨어 DAQ-Data Logger

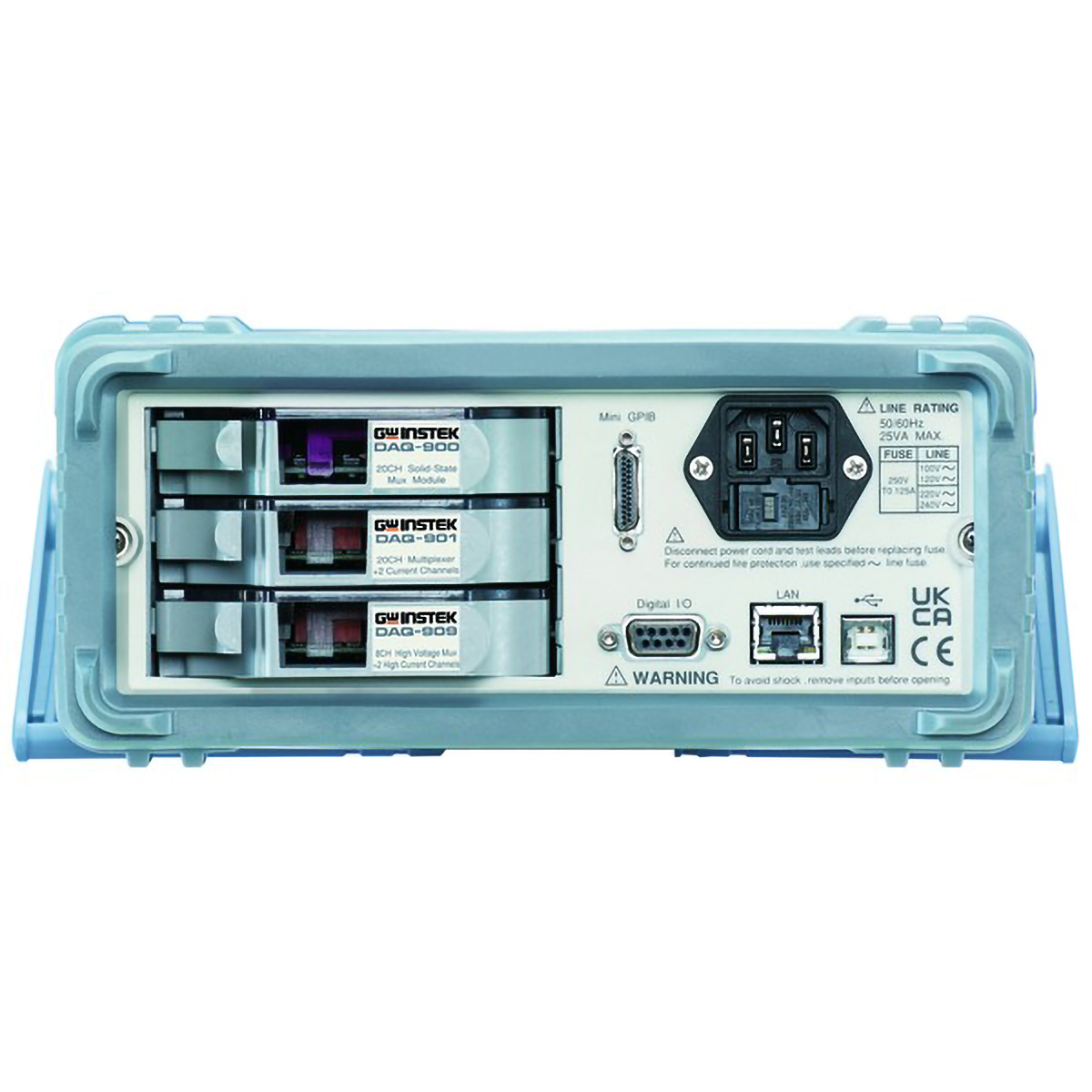

GWINSTEK DAQ-9600 - 모듈 슬롯과 전원, 통신 단자가 있는 후면
모듈 슬롯과 전원, 통신 단자가 있는 후면

교정

DMM 정확도의⁣ 교정 관리

내장 DMM의 정확도는 1년 교정 주기를 기준으로 하므로 사용 기록과 함께 교정 일정을 관리하세요. DAQ-9600의 DMM 교정이 (주)테솔의 KOLAS 인정 범위에 해당하는지는 문의해 주시면 확인해 안내해 드립니다.
