Graphtec GL840 midi LOGGER 20–200채널 데이터로거

견적 받기

Graphtec GL840은 기본 20채널을 20채널 단자 추가로 최대 200채널까지 확장하는 midi LOGGER(다채널 데이터로거)입니다. 아날로그·디지털 센서·로직 및 펄스의 3종 입력을 10 ms 간격까지 기록하며, 다지점 온도와 전압을 한 대로 관리합니다.

7인치 TFT 화면에서 파형과 디지털 값을 함께 확인하고, 4 GB 플래시와 SD 카드에 GBD 또는 CSV 형식으로 저장합니다. 기록 중에도 SD 카드를 교환해 기록을 이어 가는 이 로거는 (주)테솔이 국내에 공식 공급합니다.

200채널

단자 추가 시 최대 채널

10 ms

최소 샘플링 간격

4 GB

내장 플래시 메모리

7인치

TFT 컬러 화면

특징

채널 수를 늘리며
한 대로 기록

핵심 특징현장에서 달라지는 점
20 ~ 200채널 확장측정 지점이 늘어도 20채널 단자를 추가하므로 로거를 새로 구성하지 않습니다.
3종 입력 혼용아날로그와 디지털 센서, 로직·펄스 입력을 한 파일에 기록해 온도와 회전수를 같은 시각 기준으로 대조합니다.
Ring·Relay 기록Ring은 최근 데이터만, Relay는 여러 파일로 끊김 없이 저장해 긴 시험 중 용량 한계를 피합니다.
SD 카드 교환 기록기록을 멈추지 않고 SD 카드를 교체해 기록을 이어 가므로 장기 시험에서 데이터 공백이 생기지 않습니다.
USB 드라이브 모드USB로 연결하면 PC가 드라이브로 인식해 파일을 별도 소프트웨어 없이 옮깁니다.
AC·DC·배터리 전원설비 환경에 따라 전원을 선택하며 이동 시험에는 배터리 팩을 장착합니다.

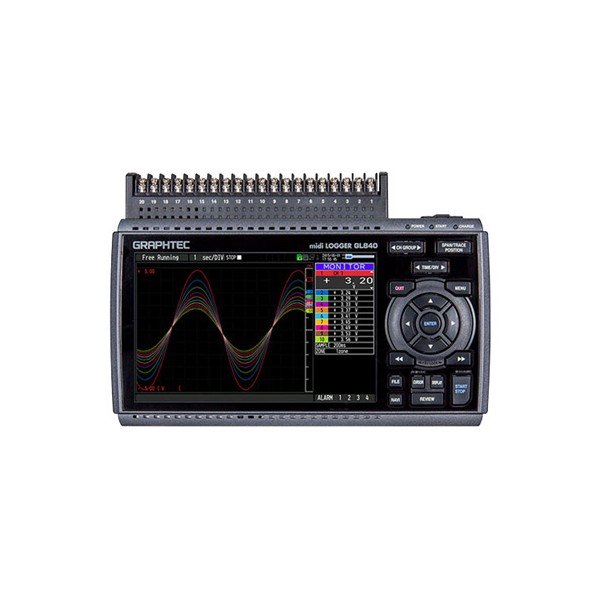

GRAPHTEC GL840 - 컬러 화면과 다수의 입력 단자가 있는 데이터로거
컬러 화면과 다수의 입력 단자가 있는 데이터로거

채널 구성

입력 단자 종류와
확장 방법

GL840-M은 멀티 입력 단자 B-564, GL840-WV는 내전압 단자 B-565를 사용합니다. 20채널 단자를 최대 10개까지 연결해 200채널을 구성하며, 확장 케이블은 50 cm와 2 m가 있고 최대 20 m까지 늘릴 수 있습니다.

항목GL840-MGL840-WV
입력 단자멀티 입력 단자 B-564내전압 단자 B-565
아날로그 입력 타입다중 입력 타입내압 타입
외형 치수약 240 × 158 × 52.5 mm약 240 × 166 × 52.5 mm
무게약 1010 g약 1035 g

펄스 입력으로 회전수 계산

로직·펄스 입력 4채널은 샘플링 간격당 펄스 수를 세어 rpm으로 변환합니다. 1회전당 펄스 수와 풀스케일(50 ~ 500M rpm/F.S.)을 지정하며, 카운트 누적과 순간 카운트 모드도 같은 범위로 설정합니다.

사용 방법

GL840 PC 연결과
웹 서버·소프트웨어 사용

GL840은 USB, 유선 LAN, 선택 사양 무선 LAN(B-568)으로 PC와 연결합니다. PC에서는 GL100_240_840-APS나 GL-Connection을 쓰고, 내장 웹 서버는 전용 소프트웨어 없이 원격 제어와 모니터링을 합니다.

소프트웨어·도구하는 일
GL100_240_840-APSGL840용 Windows 11(64비트) 응용 소프트웨어, 측정 조건 설정과 데이터 모니터링, Direct Excel 출력
GL-ConnectionGL840의 조건 설정과 모니터링, GBD 파일 재생, CSV 변환
웹 서버 기능전용 소프트웨어 없이 원격 제어와 모니터링
FTP 클라이언트 · NTP 클라이언트측정 데이터를 FTP 서버에 백업, NTP 서버로 시간 동기화
USB 드라이브 모드PC가 내부 메모리와 SD 카드를 외부 드라이브로 인식
B-568 WLAN(옵션)GL100-WL이나 PC·스마트폰과 무선 연결

처음 연결하는 순서

순서할 일
1PC에 USB 드라이버를 설치합니다.
2GL840과 PC를 USB 케이블로 연결합니다. 케이블에는 제공된 페라이트 코어를 부착하세요.
3LAN으로 연결할 때는 PC와 직접 연결하면 크로스 케이블을, 허브를 거치면 스트레이트 케이블을 사용합니다.
4GL100_240_840-APS 또는 GL-Connection을 설치하고 실행해 GL840을 연결합니다.
5소프트웨어에서 측정 조건을 설정하고 기록을 시작합니다.
6파일만 옮기려면 USB로 연결한 뒤 [START] 키를 누른 채 전원을 켜면 내부 메모리와 SD 카드가 외부 드라이브로 나타납니다.

매뉴얼에 따르면 GL100-WL을 무선 LAN으로 연결한 동안에는 PC를 GL840에 무선 LAN으로 연결할 수 없습니다. 무선으로 쓸 때는 어느 장치를 연결할지 먼저 정하세요.

사양

20~200채널 로거
전체 사양

항목사양
모델GL840-M (멀티 입력 단자 B-564) · GL840-WV (내전압 단자 B-565)
아날로그 채널기본 20채널 · 20채널 단자로 200채널까지 (단자 최대 10개)
디지털 센서 포트1개 (GL100 센서·단자·어댑터)
로직·펄스·경보로직 또는 펄스 입력 4 · 경보 출력 4
샘플링10 ms ~ 1 h (10 ~ 50 ms는 전압만)
메모리4 GB 플래시 · GBD 또는 CSV
화면7인치 TFT · 800 × 480 dots
파형 표시 시간 척도1 sec ~ 24 hour /division
반복 동작Off · On (자동 초기화)
조건 설정콤비네이션 OR 또는 AND · 아날로그 신호 상승(높음)·하락(낮음)·Window-in·Window-out · 로직 신호 패턴 · 펄스(카운트 수) 상승·하락·Window-in·Window-out
펄스 입력 · 회전 수 모드샘플링 간격당 펄스 수를 rpm으로 변환 · 1회전당 펄스 수 · 50, 500, 5000, 50k, 500k, 5M, 50M, 500M rpm/F.S.
카운트 누적 모드측정 시작부터 펄스 수 누적 · 50, 500, 5000, 50k, 500k, 5M, 50M, 500M C/F.S.
순간 카운트 모드샘플링 간격당 펄스 수 계산 · 50, 500, 5000, 50k, 500k, 5M, 50M, 500M C/F.S.
계산 기능 (채널 간)아날로그 입력의 덧셈·뺄셈·곱셈·나눗셈
통계평균·피크·최대·최소·RMS 중 두 가지 선택
검색 기능캡처 데이터에서 아날로그 레벨·로직·펄스 값·알람 지점 검색
PC 인터페이스이더넷(10BASE-T/100BASE-TX) · USB(Hi-speed) · WLAN(옵션 B-568)
저장 장치내부 4 GB 플래시 · SD 카드 슬롯 1개 (SDHC, 최대 32 GB)
저장 내용캡처 데이터 · 설정 조건 · 화면 복사
캡처 모드Normal · Ring(최근 데이터 저장, 1000 ~ 2000000 points) · Relay(여러 파일에 손실 없이 저장)
데이터 리플레이GBD 또는 CSV 형식
스케일링(공학 단위)아날로그 전압 4개 기준점(gain, offset) · 온도 2개 기준점(offset) · 펄스 수 2개 기준점(gain)
표시 정보Y-T 파형과 디지털 값 · 파형만 · 디지털 값 · 디지털 값과 통계 값
언어영어 · 프랑스어 · 독일어 · 중국어 · 한국어 · 러시아어 · 스페인어 · 일본어
사용 환경0 ~ 45 °C, 5 ~ 85 %RH (비응축) · 배터리 사용 시 0 ~ 40 °C
AC 어댑터100 ~ 240 V AC, 50/60 Hz (기본 1개)
DC 전원8.5 ~ 24 V DC (DC 구동 케이블 B-514 필요)
배터리 팩장착형 B-569 (옵션) · 7.2 V DC, 2900 mAh
소비 전력(최대)38 VA

활용 분야

다지점 기록이
필요한 현장

  • 다지점 온도 기록 — 여러 지점의 온도를 한 대로 모아 열분포를 정리합니다.
  • 전압 측정 — 절연 입력으로 아날로그 전압을 측정합니다.
  • 회전 속도 측정 — 펄스 입력으로 rpm을 계산합니다.
  • 공정 모니터링 — 긴 시간의 데이터를 플래시와 SD 카드에 저장합니다.
  • 설비 알람 감시 — 알람 출력 4채널로 이상 신호를 외부에 전달합니다.

선택 가이드

입력 단자별
권장 모델

이럴 때 (현장 조건·용량)권장 모델선택 이유
열전대·전압 등 여러 종류의 입력을 받을 때GL840-M멀티 입력 단자 B-564를 사용합니다.
높은 전압이 걸리는 신호를 절연해 측정할 때GL840-WV내전압 단자 B-565를 사용합니다.
10채널 휴대형으로 충분할 때GL24010채널 절연 입력의 소형 모델입니다.
모듈로 신호 종류를 바꿀 때GL7000전압·온도·변형·전하 모듈을 교체합니다.

구성·옵션

구성품과
품번

구분품목품번
구성품GL840-M (멀티 입력 단자)B-564
구성품GL840-WV (내전압 단자)B-565
구성품AC 어댑터 (기본 1개)해당 없음
옵션무선 LAN 모듈B-568
옵션배터리 팩 (7.2 V, 2900 mAh)B-569
별매DC 구동 케이블B-514

교정 관리

다채널 기록계의
교정 관리

채널 수가 많을수록 교정 이력 관리가 중요하므로 사용 단자와 채널별 교정 일정을 함께 기록하세요. 교정이 필요하면 (주)테솔이 KOLAS 인정 범위 안에서 확인해 안내해 드립니다.
