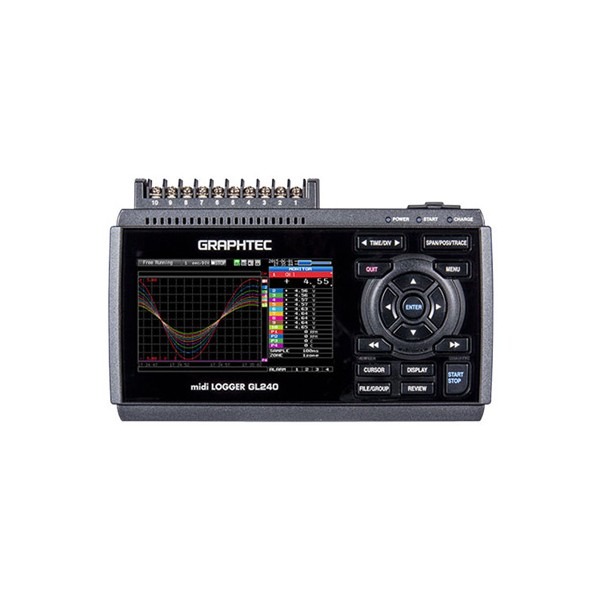

Graphtec GL240 MIDI LOGGER

Graphtec GL240 MIDI LOGGER

MODEL
GL240
브랜드
GRAPHTEC
제품문의 구매하기

전위가 다른 10채널 신호를
함께 기록하는 데이터로거

Graphtec GL240 midi LOGGER 10채널 데이터로거

견적 받기

Graphtec GL240은 전압과 열전대 온도를 10채널 절연 입력으로 기록하는 휴대형 데이터로거(midi LOGGER)입니다. 4.3인치 컬러 화면에 파형과 디지털 값을 함께 표시하며, 현장 설비의 전압·온도 이력을 채널별로 기록합니다.

각 입력이 절연되어 있어 전위가 다른 신호를 한 대로 동시에 측정하고, 최소 10 ms 간격의 샘플링으로 빠른 변동도 기록합니다. 내부 4 GB 플래시에 SD 카드를 추가해 저장하는 이 로거는 (주)테솔이 국내에 공식 공급합니다.

10채널

절연 아날로그 입력

10 ms

최소 샘플링 간격

4 GB

내부 플래시 메모리

32 GB

SD 카드 최대 용량

특징

절연 입력으로
신호를 나눠 기록

핵심 특징현장에서 달라지는 점
채널별 절연 입력10채널이 서로 절연되어 접지 전위가 다른 신호를 한 대로 측정해도 채널 간 간섭이 줄어듭니다.
10 ms ~ 1시간 샘플링빠른 전압 변동부터 장시간 온도 추이까지 간격을 조정해 기록합니다.
트리거와 알람신호 조건이 맞을 때 기록을 시작하거나 멈추고 이상 신호는 알람 출력 4채널로 외부에 전달합니다.
Ring·Relay 기록Ring은 최근 데이터만 보존하고 Relay는 여러 파일에 나눠 저장해 긴 시험의 용량 걱정을 줄입니다.
공학 단위 변환측정값을 지정한 공학 단위로 변환해 표시하므로 시험 보고서에 바로 옮길 수 있습니다.
GBD·CSV 저장과 재생저장한 데이터를 GBD 또는 CSV로 불러와 본체에서 파형을 다시 확인합니다.

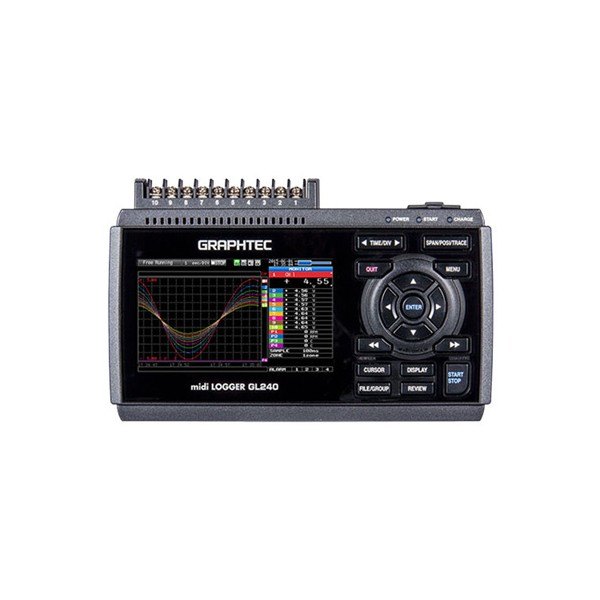

GRAPHTEC GL240 - 컬러 화면과 입력 단자가 있는 데이터로거 전면
컬러 화면과 입력 단자가 있는 데이터로거 전면

기록 계획

샘플링 간격과
수록 기간

10 ms 샘플링은 1채널, 50 ms는 5채널, 100 ms는 10채널까지 사용합니다. 빠른 간격을 사용할수록 동시에 기록하는 채널이 줄고 수록 기간도 짧아지므로, 시험 시간에 맞춰 간격을 먼저 정하세요.

샘플링 간격채널 수GBD 수록 기간(대략)CSV 수록 기간(대략)
10 ms1채널41일3일
50 ms5채널88일11일
100 ms10채널103일16일
200 ms10채널207일36일
500 ms10채널365일 이상91일
1 s10채널365일 이상182일
10 s10채널365일 이상365일 이상

AC·DC·배터리 팩 3가지 전원

AC 어댑터로 상시 운용하고, 이동 중에는 배터리 팩 B-569로 5 ~ 7시간 기록합니다. 설비 전원이 직류라면 DC 구동 옵션 B-514로 8.5 ~ 24 V DC를 연결합니다.

사용 방법

GL240 PC 연결과
소프트웨어 사용 순서

GL240은 본체 화면에서 설정해 기록하고, PC에서는 GL100_240_840-APS나 GL-Connection으로 원격 제어합니다. USB 케이블로 연결하며, 선택 사양인 B-568 무선 LAN을 장착하면 무선으로도 연결합니다.

소프트웨어·도구하는 일
GL100_240_840-APSGL100·GL240·GL840용 Windows 11(64비트) 응용 소프트웨어, 측정 조건 설정과 데이터 모니터링, 여러 대 제어
GL-ConnectionGL240을 포함한 Graphtec 로거의 조건 설정과 모니터링, GBD 파일 재생, CSV 일괄 변환
USB 드라이버USB 연결에 필요한 드라이버(Windows 11용 Ver. 2.03)
USB 드라이브 모드전원을 켤 때 [START/STOP] 키를 누르고 있으면 내부 메모리와 SD 카드를 PC가 외부 드라이브로 인식
B-568 무선 LAN(옵션)SD CARD2 슬롯에 장착해 PC·스마트폰과 무선 연결

처음 연결하는 순서

순서할 일
1PC에 USB 드라이버를 먼저 설치합니다.
2GL240에 USB 케이블을 연결하고 PC의 USB 포트에 꽂습니다. 케이블에는 함께 제공되는 페라이트 코어를 부착하세요.
3GL100_240_840-APS 또는 GL-Connection을 설치하고 실행해 GL240을 연결합니다.
4소프트웨어에서 측정 조건을 설정하고 기록을 시작해 데이터를 모니터링합니다.
5파일만 옮기려면 USB로 연결한 상태에서 [START/STOP] 키를 누른 채 전원을 켜면 내부 메모리와 SD 카드가 외부 드라이브로 나타납니다.
6저장한 GBD 파일은 GL-Connection에서 재생하거나 CSV로 변환합니다.

USB 드라이브 모드에서는 데이터 기록과 재생을 할 수 없고, 모드를 끝내려면 전원을 껐다 켜세요. 무선 LAN 유닛을 SD CARD2 슬롯에 넣으면 그 슬롯에는 SD 카드를 쓸 수 없습니다. GL100_240_840-APS는 GL240 펌웨어 Ver.1.28 이상에서 사용합니다.

사양

10채널 절연 로거
전체 사양

항목사양
아날로그 입력10채널 절연 · 전압 ±20 mV ~ ±100 V (12레인지), 1 ~ 5 V · 열전대 K, J, E, T, R, S, B, N, W (WRe5-26)
A/D 변환16비트
로직·펄스 입력4채널 (로직 또는 펄스) · 입력 전압 최대 24 V (공통 접지), 임계값 약 2.5 V
알람 출력4채널 · 최대 30 V, 0.5 A (오픈 컬렉터)
샘플링10 ms ~ 1 h (10 ~ 50 ms는 전압만, 빠른 간격은 채널 수 제한)
메모리내부 4 GB 플래시 + SD 카드 최대 32 GB
기록 모드Normal · Ring · Relay
저장 형식GBD · CSV
화면4.3인치 컬러 TFT · WQVGA 480 × 272
습도 측정0 ~ 100 %RH (옵션 B-530 센서)
무선B-568 WLAN 옵션 (사용 시 SD 카드 슬롯 사용 불가)
PC 인터페이스Hi-speed USB
언어영어 · 프랑스어 · 독일어 · 중국어 · 한국어 · 러시아어 · 스페인어 · 일본어
AC 어댑터100 ~ 240 V AC, 50/60 Hz
DC 전원8.5 ~ 24 V DC (옵션 B-514)
배터리 팩B-569 · 7.2 V DC, 2900 mAh · 5 ~ 7시간
소비 전력최대 36 VA
사용 환경0 ~ 45 °C, 5 ~ 85 %RH (비응축) · 배터리 사용 시 0 ~ 40 °C
외형 치수 / 무게약 188 × 117 × 42 mm / 500 g

활용 분야

현장 설비의
전압·온도 기록

  • 현장 설비 점검 — 전압과 열전대 온도를 10채널 절연 입력으로 동시에 기록합니다.
  • 회전 설비 감시 — 펄스·로직 신호로 회전 수와 가동 상태를 함께 기록합니다.
  • 이상 신호 통보 — 알람 출력 4채널로 외부 경보 장치에 신호를 출력합니다.
  • 전원이 없는 현장 — 배터리 팩으로 5 ~ 7시간 동안 단독 기록합니다.

선택 가이드

채널 수별
권장 모델

이럴 때 (현장 조건·용량)권장 모델선택 이유
10채널 절연 입력을 휴대하며 기록할 때GL240배터리 팩 운용이 가능한 10채널 모델입니다.
20 ~ 200채널로 늘려야 할 때GL84020채널 단자를 더해 최대 200채널까지 확장합니다.
모듈로 신호 종류를 바꿔 가며 쓸 때GL7000전압·온도·변형·전하 모듈을 교체합니다.

구성·옵션

본체와
선택 옵션

구분내용
본체GL240 midi LOGGER (품번 1619)
전원 옵션배터리 팩 B-569 · DC 구동 B-514
센서 옵션습도 센서 B-530
무선 옵션B-568 WLAN
