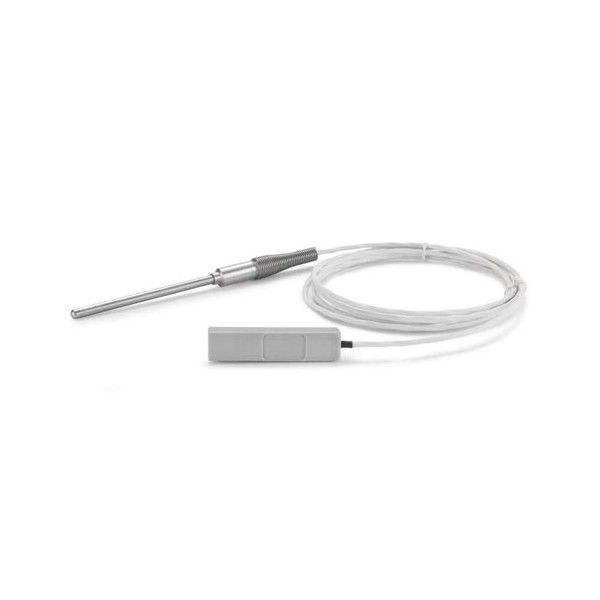

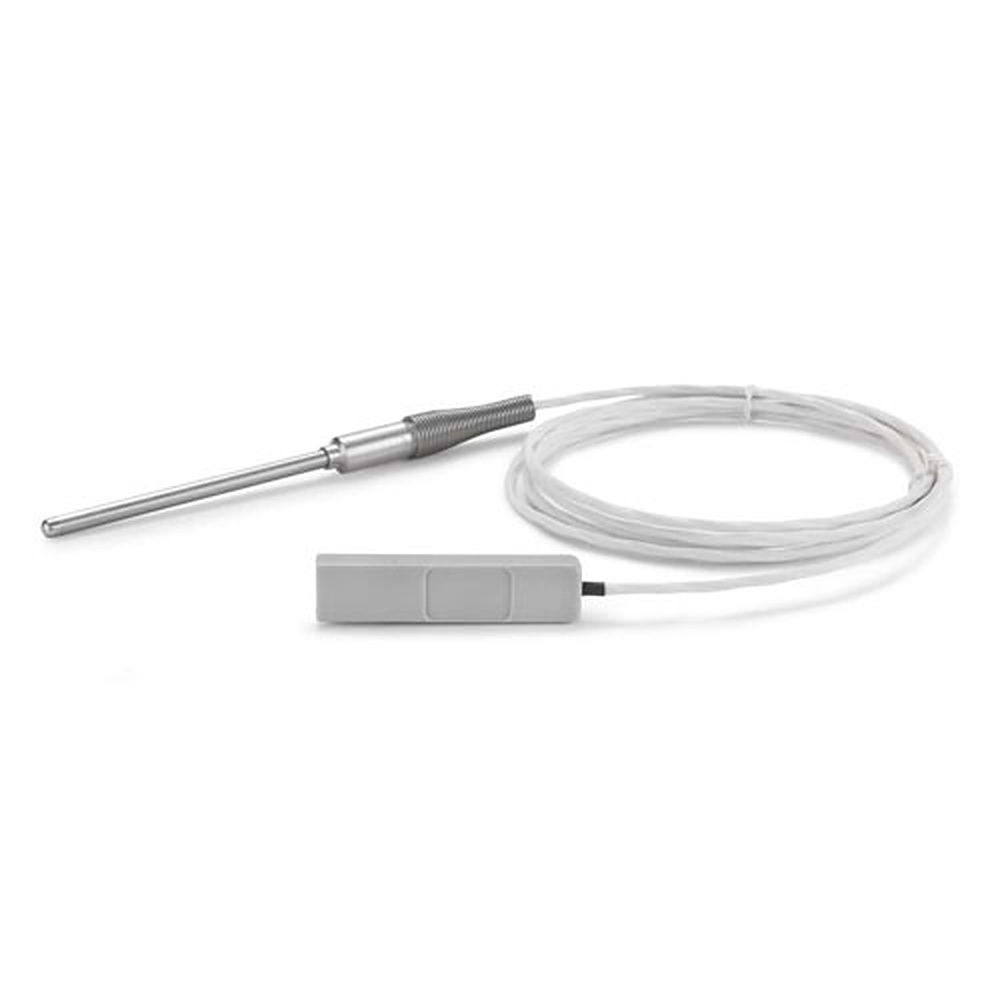

Dickson RS040 RTD 온도 센서

Dickson RS040 RTD 온도 센서

MODEL
RS040
브랜드
DICKSON
제품 자료
제품문의 구매하기

서미스터부터 RTD까지
바꿔 끼우는 RS 온도 센서

DICKSON RS 시리즈 3세대 RS020 ~ RS050

견적 받기

Dickson 국내 정식 공급 파트너

DICKSON RS 시리즈 3세대(Gen 3 RS Sensor)는 서미스터 RS020 · RS021, K형 열전대 RS030 · RS031, Pt RTD RS040, 주변 온도 RS050의 교체용 온도 센서 6종입니다. 소자별로 -325 ~ 2000 °F의 측정 구간을 나누어 담당합니다.

교정 주기가 돌아오면 센서만 새것으로 교체하므로 장비 전체를 보낼 필요가 없습니다. 열전대 모델로 500 °F를 넘는 구간을 측정할 때는 A203 프로브를 함께 사용해야 합니다. 이 제품은 (주)테솔이 국내에 공식 공급합니다.

6종

서미스터 · 열전대 · RTD · 주변 온도

교체형

센서 교체로 재보정

4가지

보정 옵션 선택

A203

고온 구간 프로브

특징

RS 센서 3세대의
교체형 구조

핵심 특징현장에서 달라지는 점
교체형 센서기존 센서를 떼고 새 센서를 꽂는 방식으로 재보정 주기에 대응합니다.
장비 전체 발송 없음재보정 때 장비를 보내지 않아 측정 공백이 줄어듭니다.
보정 옵션무보정, 1점 NIST, 3점 NIST, 3점 A2LA 가운데 요구 수준에 맞는 옵션을 선택합니다.
K형 열전대 모델RS030은 싱글, RS031은 듀얼 소자이므로 측정 지점이 한 곳인지 두 곳인지에 따라 선택합니다.
RTD 모델RS040은 Pt RTD로 정밀한 저온 구간에 대응합니다.
서미스터 모델RS020과 RS021은 서미스터 소자로 일반 저온 구간을 측정합니다.
주변 온도 모델RS050은 보관실처럼 공간의 주변 온도만 기록하면 될 때 적합합니다.

소자 선택

소자별로 나뉘는
측정 대상

서미스터 모델은 일반 저온 구간의 빠른 기록에, K형 열전대는 고온 구간에, Pt RTD는 정밀한 저온 측정에 적합합니다. 듀얼 모델(RS021, RS031)은 두 지점을 한 센서에서 함께 기록합니다.

고온 구간 측정용 열전대와 A203

열전대 모델로 500 °F를 넘는 구간을 측정할 때는 A203 침지 프로브를 함께 사용합니다. 프로브 길이가 공정 용기 깊이에 맞는지 설치 전에 확인하세요.

교체 재보정

센서만 교체하는
재보정 절차

재보정 주기가 되면 새로 보정한 센서로 교체합니다. 보정 옵션은 무보정, 1점 NIST, 3점 NIST, 3점 A2LA 중에서 정하며 센서 교체 외에 장비를 보내는 절차가 없습니다.

사양

소자별 측정 범위와
정확도

모델소자측정 범위정확도
RS020서미스터-58 ~ 158 °F (-50 ~ 70 °C)±0.9 °F (±0.5 °C)
RS021듀얼 서미스터-58 ~ 158 °F (-50 ~ 70 °C)±0.9 °F (±0.5 °C)
RS030K형 열전대 (싱글)-325 ~ 2000 °F (-198 ~ 1093 °C), 500 °F 초과는 A203 사용±1.8 °F (±1.0 °C), -22 ~ 122 °F · 나머지 ±3.8 °F (2.1 °C)
RS031K형 열전대 (듀얼)-325 ~ 2000 °F (-198 ~ 1093 °C), 500 °F 초과는 A203 사용±1.8 °F (±1.0 °C), -22 ~ 122 °F · 나머지 ±3.8 °F (2.1 °C)
RS040Pt RTD-148 ~ 350 °F (-100 ~ 176 °C)±0.5 °F (±0.3 °C)
RS050주변 온도-22 ~ 122 °F (-30 ~ 50 °C)±1.2 °F (±1.0 °C)

시리즈 공통 사양

항목사양
구조교체형 센서
보정 옵션무보정, 1점 NIST, 3점 NIST, 3점 A2LA
고온 구간 프로브A203 (500 °F 초과, 별매)
RS020 적용 로거DSB 로거용

활용 분야

온도를 기록하는
설비와 공정

  • 냉장 · 냉동 설비의 온도 모니터링
  • 오븐과 가열 공정의 고온 측정 (K형)
  • 정밀 RTD로 저온 구간 측정 (RS040)
  • 주변 공간의 온도 기록 (RS050)

센서 교체 방법

교체할 때는 로거를 끈 상태에서 기존 센서를 빼고 새 센서를 끝까지 꽂습니다. 교체 후 첫 기록이 정상인지 확인하세요.

선택 가이드

측정 대상으로 고르는
RS 센서 모델

이럴 때권장 모델선택 근거
주변 온도만 기록할 때RS050주변 온도 소자 전용이라 공간 온도 기록에 알맞습니다.
일반 저온 구간을 기록할 때RS020 · RS021서미스터 소자로 일반 저온 구간을 기록하며, 두 지점이라면 듀얼 구성 RS021을 고르세요.
고온 열전대가 필요할 때RS030 · RS031K형 열전대로 고온 구간을 다루며, RS031은 두 지점을 함께 기록하는 듀얼 구성입니다.
정밀한 저온 측정이 필요할 때RS040Pt RTD 소자이며 정확도 표기가 가장 좁습니다.

구성·옵션

RS 센서 주문과
보정 옵션

  • 센서 — 교체형 센서 1개이며 모델별로 주문합니다.
  • 보정 옵션 — 무보정, 1점 NIST, 3점 NIST, 3점 A2LA 중에서 고를 수 있습니다.
  • 별매 — 500 °F를 넘는 측정에는 A203 프로브를 별도로 준비합니다.
