병이나 캔 안에서 로거 위치를
고정하는 포지셔닝 키트

JRI-TMI 포지셔닝 키트 (PicoVACQ · NanoVACQ용)

견적 받기

JRI-TMI 국내 정식 공급 파트너

JRI-TMI 포지셔닝 키트는 PicoVACQ·NanoVACQ 온도 로거를 병이나 캔 안의 정해진 위치에 고정하고 원격 압력과 온도 시스를 구성하는 7종의 용기 내 로거 부속(Positioning Kit, 살균 공정 로거 고정구)입니다. 로거가 흔들리지 않으므로 살균 공정 중 용기 안 온도와 압력을 안정적으로 기록합니다.

나사형 직선 키트, 원격 압력 키트, 고온 접착 테이프, 온도 시스 키트 중에서 용기 종류와 측정 항목에 맞는 구성을 고르고, 센서와 보호관 끝은 콜드 포인트에 맞춰 설치합니다. 로거 측정 위치를 반복해서 재현하는 이 키트는 (주)테솔이 국내에 공식 공급합니다.

9종

키트와 스페이서 품번

2종

PicoVACQ · NanoVACQ 호환

고온 접착

플레이트를 용기 바닥에 고정

금속 · PEEK

온도 시스용 스페이서 옵션

특징

용기 안 위치를
고정하는 부속

핵심 특징현장에서 달라지는 점

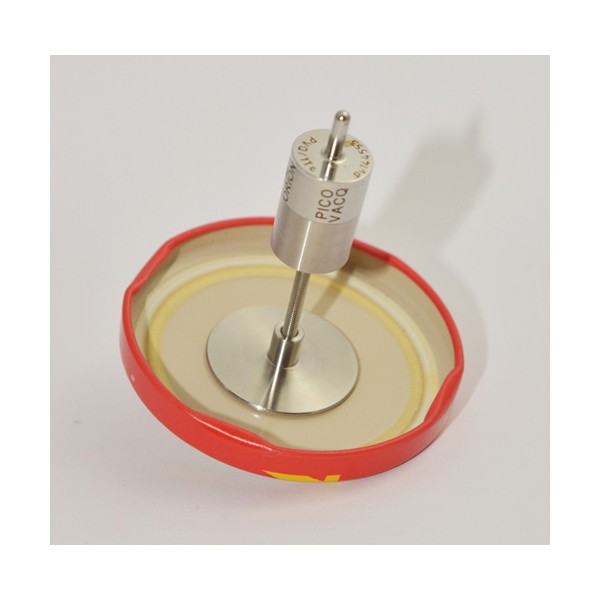

나사형 고정나사산 이중 플레이트와 나사봉으로 로거 높이를 정해 고정하므로 병 높이가 달라도 측정 위치를 재현합니다.

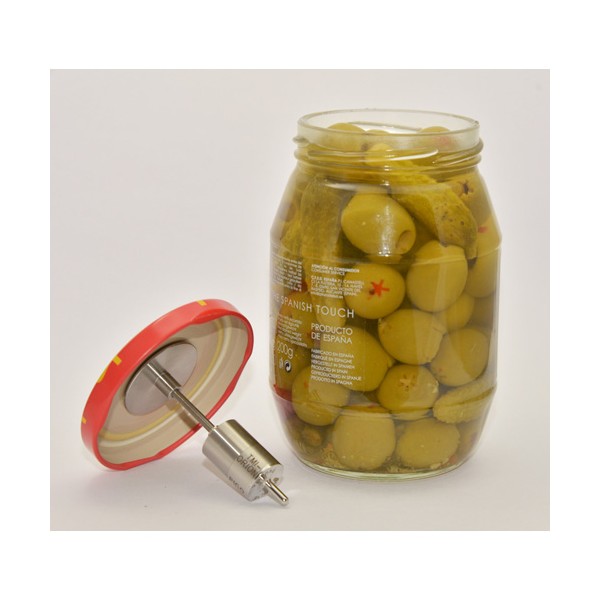

벽 관통 설치뚜껑 벽을 관통하는 구성으로 로거를 용기 안에 넣으므로 공정 중에도 위치가 흐트러지지 않습니다.
고온 접착 고정고온용 테이프로 플레이트를 용기 바닥이나 벽에 붙여 나사 고정이 어려운 용기에도 적용합니다.
원격 압력 측정반강체 프로브로 용기 안 압력을 로거와 함께 측정해 온도와 압력 이력을 한 파일로 모읍니다.
온도 시스열전대 보호관과 기밀 O링 구성으로 용기 밖 로거와 안쪽 온도 프로브를 분리합니다.
선택 스페이서금속 또는 PEEK 스페이서를 필요할 때 더해 시스 길이와 접촉 조건을 조정합니다.

고정 방식

용기와 로거에 맞춘
고정 방식 선택

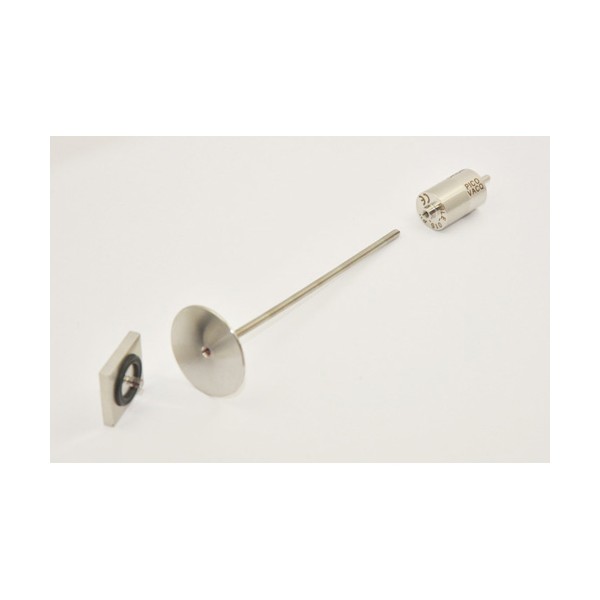

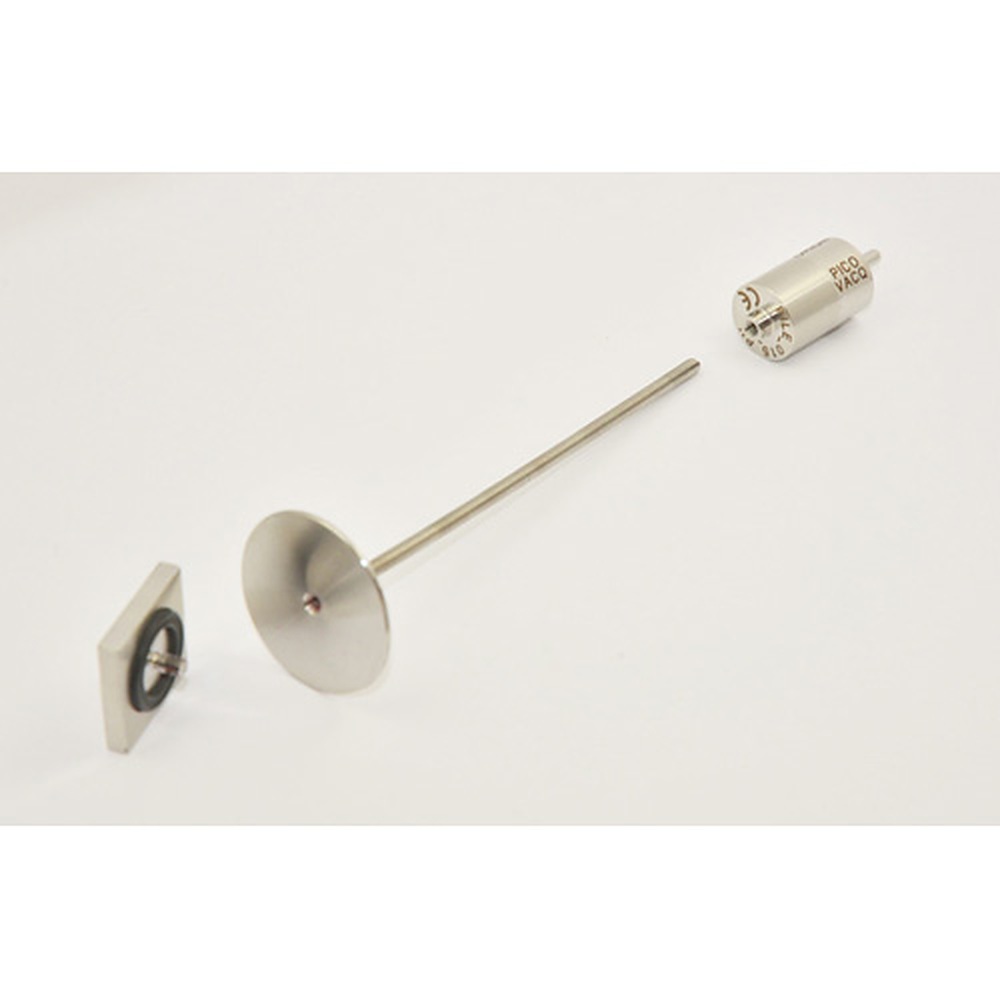

PicoVACQ에는 나사산이 있는 모델용 직선 키트 KIT_TIN_PVQ가 있고, 구성은 나사산 이중 플레이트와 나사봉입니다. 플레이트 형상이 다른 KIT_GROOVELESS_PVQ와 KIT_GROOVE_PVQ는 PicoVACQ용 포지셔닝 키트로, 용기 바닥 형상에 맞춰 고릅니다.

나사 고정이 맞지 않는 병이나 캔은 ADHESIF_HT 고온 접착 테이프로 플레이트를 바닥에 붙입니다.

플레이트를 바닥에 붙이는 고온 접착

고온 접착 테이프는 포지셔닝 플레이트를 병이나 캔 바닥에 고정하는 용도입니다. 살균 온도에서도 플레이트가 움직이지 않아야 로거의 측정 위치가 사이클마다 같게 유지됩니다.

압력·온도

원격 압력 키트와
온도 시스 선택

압력을 함께 측정하려면 PicoVACQ Pressure and Temperature에는 KIT_P_DEPORT/PVQ, NanoVACQ에는 KIT_PRESSION_D를 선택합니다. 반유연 프로브가 용기 안 압력을 로거로 전달합니다.

PROBE_PE_T는 서모웰, 너트, 기밀 O링으로 구성한 온도 시스 키트이고, NanoVACQ 플랫 바늘과 PicoVACQ 1Td, NanoVACQ 1Td의 나사형 프로브에 맞습니다. 스페이서 LOT_E(금속)와 ENT_PEEK(PEEK)는 이 키트의 선택 부품입니다.

센서와 보호관 끝은 콜드 포인트에

온도 시스를 설치할 때 센서와 열전대 보호관의 끝을 콜드 포인트에 두어야 가장 늦게 가열되는 위치의 온도를 기록합니다. 기밀 O링은 보호관이 용기를 통과하는 부위의 밀폐를 맡습니다.

사양

품번별
구성과 대상

항목구분구성 · 대상
KIT_TIN_PVQ직선 키트나사산 이중 플레이트 + 나사봉, 나사형 PicoVACQ용
KIT_P_DEPORT/PVQ원격 압력 키트PicoVACQ Pressure and Temperature용, 반유연 프로브
KIT_PRESSION_D원격 압력 키트NanoVACQ용
KIT_GROOVELESS_PVQ포지셔닝 키트(그루브 없음형)PicoVACQ용
KIT_GROOVE_PVQ포지셔닝 키트(그루브형)PicoVACQ용
ADHESIF_HT고온 접착 테이프플레이트를 병이나 캔 바닥에 고정
PROBE_PE_T온도 시스 키트서모웰, 너트, 기밀 O링 구성. NanoVACQ 플랫 바늘 · PicoVACQ 1Td · NanoVACQ 1Td용
LOT_E스페이서 (금속)PROBE_PE_T 온도 시스용 선택 부품
ENT_PEEK스페이서 (PEEK)PROBE_PE_T 온도 시스용 선택 부품

활용 분야

살균·충전 공정의
용기 내 측정

  • 병·캔 내부 온도 기록 — 로거를 용기 안에 고정해 공정 중 온도 이력을 기록합니다.
  • 살균 공정 압력 측정 — 용기 안 압력을 온도와 함께 측정합니다.
  • 용기 밖 로거 운용 — 로거는 밖에 두고 온도 프로브만 용기 안에 넣습니다.
  • 바닥·벽 고정 — 용기 바닥이나 벽에 로거 플레이트를 고정합니다.

선택 가이드

측정 조건별
권장 키트

이럴 때 (현장 조건)권장 모델선택 이유
나사형 PicoVACQ를 용기 안에 고정할 때KIT_TIN_PVQ나사산 이중 플레이트와 나사봉으로 높이를 정합니다.
PicoVACQ로 압력을 함께 측정할 때KIT_P_DEPORT/PVQ반유연 프로브가 압력을 전달합니다.
NanoVACQ로 압력을 함께 측정할 때KIT_PRESSION_DNanoVACQ 전용 원격 압력 키트입니다.
용기 바닥이나 벽에 고온 고정이 필요할 때ADHESIF_HT고온용 접착 테이프로 플레이트를 붙입니다.
로거를 용기 밖에 두고 온도만 잴 때PROBE_PE_T서모웰과 O링 구성의 온도 시스입니다.
