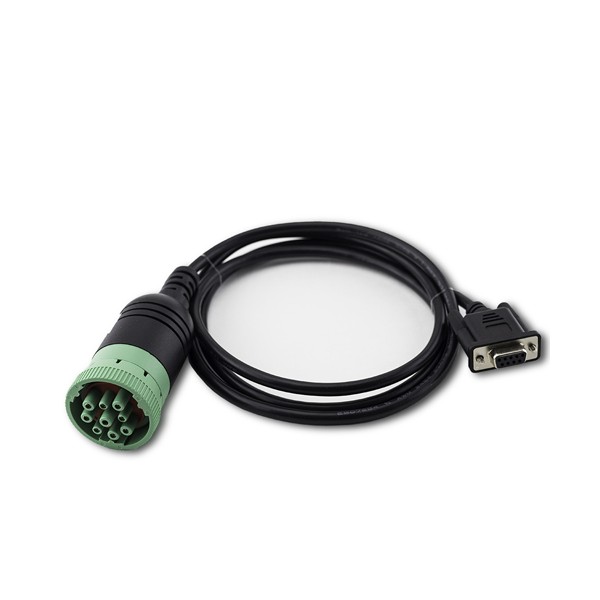

MadgeTech 9-PIN DEUTSCH CONNECTOR 커넥터

MadgeTech 9-PIN DEUTSCH CONNECTOR 커넥터

MODEL
9-PIN DEUTSCH CONNECTOR
브랜드
MADGETECH
제품 자료
제품문의 구매하기

진단 포트 모양에 맞춰
고르는 CAN 로거 커넥터

MadgeTech Titan S8-CAN 9핀 Deutsch · 16핀 OBDII

견적 받기

MadgeTech 국내 정식 공급 파트너

MadgeTech Titan S8-CAN 커넥터는 Titan S8-CAN CAN 로거를 차량 진단 포트에 연결하는 9핀 Deutsch(902300-00)와 16핀 OBDII(902301-00) 두 종류의 커넥터 옵션입니다. 진단 포트의 모양에 맞춰 선택합니다.

이 페이지는 「MadgeTech Titan S8-CAN 커넥터 (9핀 Deutsch · 16핀 OBDII)」에 속한 상품 2종이 함께 쓰는 안내입니다. MadgeTech 9-PIN DEUTSCH CONNECTOR 커넥터의 정확한 규격은 아래 표의 품번으로 확인해 주시고, 표에 없는 품번이나 규격은 (주)테솔에 문의해 주세요.

포트 모양이 맞아야 로거를 바로 연결할 수 있으므로, 구입 전에 차량이나 장비의 진단 포트 형식을 먼저 확인하는 것이 핵심입니다. 9핀 Deutsch는 상용·산업 차량의 진단 포트에 흔히 사용하고, 16핀 OBDII는 OBDII 포트가 있는 차량에 맞습니다. 이 커넥터는 (주)테솔이 국내에 공식 공급합니다.

9핀

Deutsch 커넥터

16핀

OBDII 커넥터

2종

포트 모양으로 선택

S8-CAN

Titan 로거 전용 커넥터

특징

포트 형식에 따라 나뉘는
두 가지 커넥터

핵심 특징현장에서 달라지는 점
9핀 Deutsch상용·산업 차량의 진단 포트에 흔히 사용하는 형식이라 트럭과 산업 장비 로깅에 맞습니다.
16핀 OBDIIOBDII 포트가 있는 차량에 바로 연결하므로 별도 변환 부품 없이 CAN 데이터를 로깅할 수 있습니다.
품번 902300-009핀 Deutsch 커넥터의 S8-CAN 품번입니다.
품번 902301-0016핀 OBDII 커넥터의 S8-CAN 품번입니다.
Titan 전용Titan S8-CAN 로거에 맞춘 커넥터 옵션입니다.

포트 확인

진단 포트 모양을
먼저 확인하세요

OBDII 포트가 있으면 16핀(902301-00), 9핀 포트이면 9핀 Deutsch(902300-00)를 선택합니다. 차량 모델만으로 판단하기 어렵다면 진단 포트의 모양과 핀 수를 사진으로 확인하는 편이 정확합니다.

상용 차량과 승용차의 포트 차이

상용·산업 차량은 9핀 Deutsch 진단 포트를 갖춘 경우가 많고, 승용차는 16핀 OBDII 포트를 사용합니다. 두 형식은 모양이 달라 서로 대체할 수 없습니다.

연결 구성

Titan 로거와 차량의
연결 구성

Titan S8-CAN 로깅 구성

Titan S8-CAN 로거에 선택한 커넥터를 연결하고 반대쪽을 차량 진단 포트에 꽂아 CAN 데이터를 기록합니다. 산업 장비에 9핀 진단 포트가 있으면 같은 방식으로 Titan을 연결합니다.

사양

S8-CAN 커넥터 2종
비교 사양

항목9핀 Deutsch16핀 OBDII
S8-CAN 품번902300-00902301-00
커넥터 형식Deutsch 9핀OBDII 16핀
적용 포트상용·산업 차량의 진단 포트OBDII 포트가 있는 차량
대상 로거Titan S8-CANTitan S8-CAN
구성커넥터 1종커넥터 1종

활용 분야

진단 포트에 연결하는
CAN 로깅 현장

  • 상용 차량 진단 — 9핀 Deutsch 포트가 있는 상용 차량에 연결합니다.
  • 승용차 OBDII 포트 — 16핀으로 OBDII 포트 차량에 연결합니다.
  • 산업 장비 로깅 — 9핀 진단 포트가 있는 산업 장비에 Titan을 붙입니다.

선택 가이드

진단 포트에 따른 커넥터 선택

이럴 때 (현장 조건)권장 모델선택 이유
OBDII 포트 차량일 때16핀 OBDII (902301-00)OBDII 포트에 맞는 형식이기 때문입니다.
9핀 포트 상용·산업 차량일 때9핀 Deutsch (902300-00)9핀 Deutsch 진단 포트에 맞는 형식이기 때문입니다.

구성·옵션

S8-CAN 커넥터 품번과 선택 기준

구분내용
구성9핀 Deutsch 또는 16핀 OBDII 커넥터 중 하나
품번9핀 902300-00 · 16핀 902301-00
선택 기준차량 진단 포트 모양
