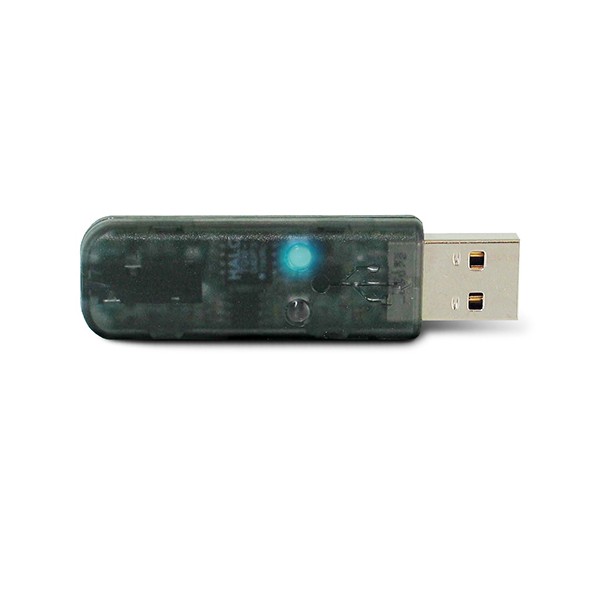

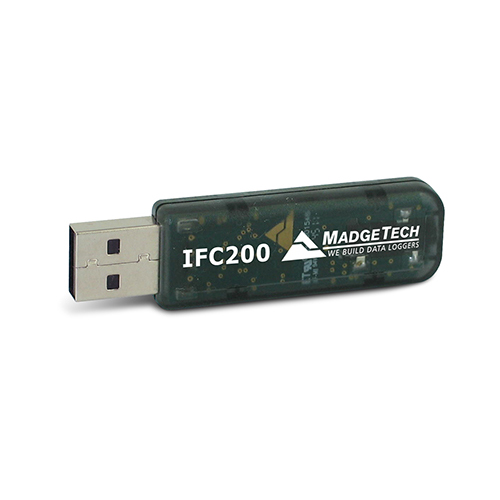

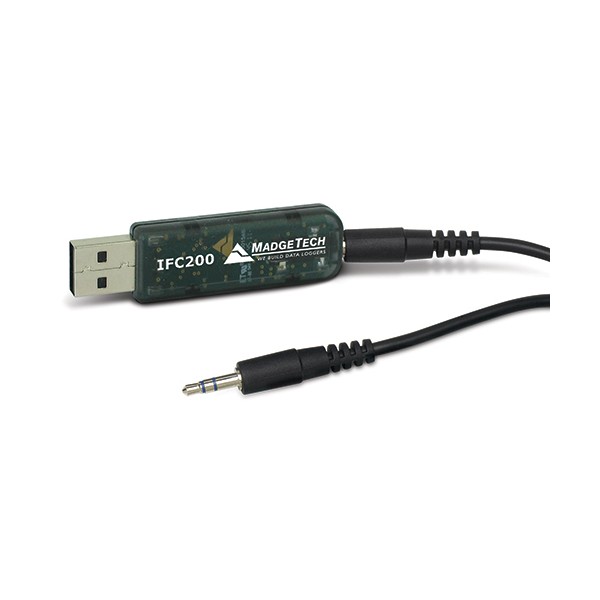

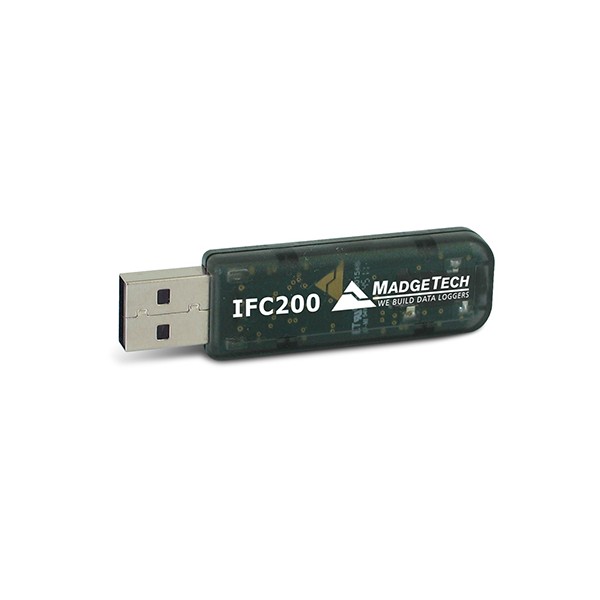

MadgeTech IFC200 USB연결 케이블

MadgeTech IFC200 USB연결 케이블

MODEL
IFC200
브랜드
MADGETECH
제품 자료
제품문의 구매하기

로거 모델에 맞는 케이블로
PC에 연결하는 USB 인터페이스

MadgeTech IFC 시리즈 USB 인터페이스

견적 받기

MadgeTech 국내 정식 공급 파트너

MadgeTech IFC200 · 202 · 203 · 300 · 400 · 406은 로거 시리즈별로 데이터를 PC에 전송하는 USB 인터페이스(USB Interface)입니다. 로거 모델에 맞는 케이블 또는 도킹 스테이션을 고르며, IFC406은 USB 하나로 로거 6대를 연결합니다.

이 페이지는 「MadgeTech IFC 인터페이스 (IFC200 · 202 · 203 · 300 · 400 · 406)와 NanoTemp 통신 키트」에 속한 상품 5종이 함께 쓰는 안내입니다. MadgeTech IFC200 USB연결 케이블의 정확한 규격은 아래 표의 품번으로 확인해 주시고, 표에 없는 품번이나 규격은 (주)테솔에 문의해 주세요.

IFC200은 500 V RMS 절연 사양을 갖추었고, IFC300 · 400 · 406 패키지에는 MadgeTech 소프트웨어가 들어 있습니다. NanoTemp125 통신 키트는 IFC400 또는 IFC406에 장착하는 어댑터로 구성되며, 이 인터페이스는 (주)테솔이 국내에 공식 공급합니다.

6대

IFC406 한 USB에 연결하는 로거 수

500 V RMS

IFC200 절연 사양

6종

USB 인터페이스 모델 수

NanoTemp125

통신 키트로 연결하는 로거

특징

로거 시리즈에 따라
달라지는 인터페이스

핵심 특징현장에서 달라지는 점
USB 연결로거를 PC USB 포트에 연결해 설정과 데이터 내려받기를 처리합니다.
USB 하나로 로거 6대(IFC406)여러 지점의 로거를 한 대의 PC에서 모으므로 포트 점유와 교체 작업이 줄어듭니다.
도킹 스테이션(IFC300 · IFC400)로거를 스테이션에 꽂아 두는 방식이라 연결 작업이 빨라집니다.
소프트웨어 포함(IFC300 · 400 · 406)패키지에 MadgeTech 소프트웨어가 들어 있어 별도 구매 없이 시작할 수 있습니다.
NanoTemp 지원NanoTemp125 통신 키트의 어댑터를 IFC400 · 406에 장착해 연결합니다.
500 V RMS 절연(IFC200)절연 사양이 있어 PC와 로거 사이의 전기적 분리가 필요한 환경에서 사용합니다.

로거 매칭

로거 모델로
IFC 인터페이스 정하기

로거 시리즈로 정해지는 인터페이스

IFC200은 Standard 시리즈, IFC202는 MicroTemp와 EggTemp 계열, IFC203은 TransiTemp-EC, IFC300은 LyoTemp · TransiTemp · CryoTemp, IFC400은 HiTemp140과 PR140에 맞습니다. 사용 중인 로거 모델이 어느 시리즈인지 먼저 확인한 뒤 인터페이스를 고르세요.

사용 방법

IFC 인터페이스
드라이버 설치와 연결 확인 순서

IFC200·202·203·300·400·406은 로거를 PC USB 포트에 연결해 MadgeTech 4에서 설정과 다운로드를 하게 하는 인터페이스입니다. IFC300·400·406 패키지에는 MadgeTech 소프트웨어가 들어 있고, IFC406은 로거 최대 6대를 한 번에 연결합니다.

소프트웨어·도구하는 일
MadgeTech 4로거 설정·시작·다운로드, File > Options > Communication에서 인터페이스 확인
USB 드라이버(PreInstaller.exe)IFC203·300·400 등을 꽂기 전에 설치, 실패 시 mtiUSBXp.inf 수동 설치
IFC300 · IFC400 · IFC406도킹 스테이션형, 로거를 꽂아 연결
IFC200 · IFC202 · IFC203로거 계열별 USB 케이블

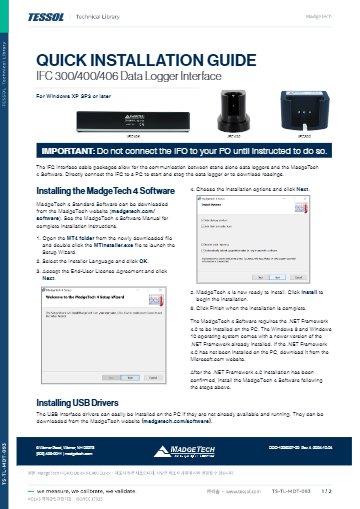

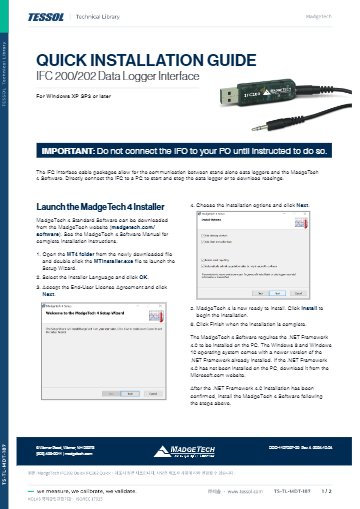

처음 연결하는 순서

순서할 일
1madgetech.com/software-download에서 MadgeTech 4를 내려받아 MTInstaller.exe로 설치하세요. PC에는 .NET Framework 4.0이 필요합니다.
2IFC를 PC에 꽂기 전에 USB 드라이버를 설치하세요.
3IFC의 경고 라벨을 떼고 USB 케이블을 IFC와 PC에 연결하세요.
4파란 LED가 켜지는지 확인하고 MadgeTech 4의 File > Options > Communication에서 인터페이스가 표시되는지 확인하세요.
5로거를 도킹 스테이션에 넣거나 IFC에 꽂으면 Connected Devices 패널에 나타납니다.

PreInstaller.exe로 USB 드라이버가 설치되지 않으면 장치 관리자에서 mtiUSBXp.inf를 직접 지정해 "data logger Interface"로 설치하세요. 설치 뒤에는 소프트웨어나 PC를 다시 시작해야 로거가 인식될 수 있습니다. 이 수동 설치 절차는 현재의 플래시 드라이브형 IFC200에는 해당하지 않습니다. 드라이버 파일은 (주)테솔 자료실의 "MadgeTech USB 드라이버 다운로드입니다." 글에서 내려받을 수 있습니다.

사양

IFC 인터페이스별
품번·적용 로거

모델품번적용 로거구성

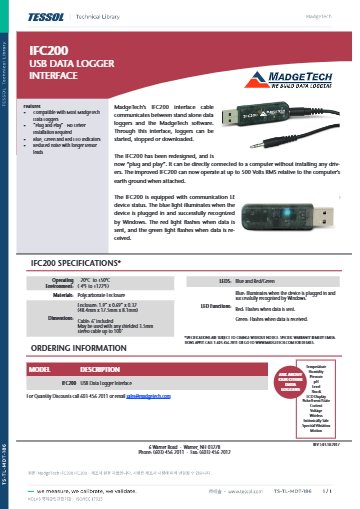

IFC200900298-00Standard 시리즈 로거USB 케이블, 절연 500 V RMS
IFC202900309-00MicroTemp, MicroRHTemp, EggTemp, EggTemp-RH, EGMSUSB 케이블
IFC203900313-00TransiTemp-ECUSB 케이블
IFC300900315-00LyoTemp, TransiTemp / TransiTempII, CryoTempUSB 케이블, 도킹 스테이션, 소프트웨어 CD, 설명서, 퀵 스타트 가이드
IFC400900319-00HiTemp140, PR140USB 케이블, 도킹 스테이션, 소프트웨어 CD, 설명서, 퀵 스타트 가이드

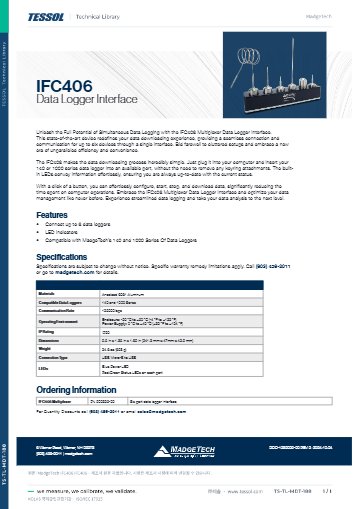

IFC406900325-00USB 하나로 로거 최대 6대 연결USB 케이블, IFC406 인터페이스, MadgeTech 소프트웨어
NanoTemp125 통신 키트902677-00NanoTemp125IFC400 · 406 어댑터, 렌치

시리즈 공통 사양

항목사양
연결 방식USB (PC 연결)
용도MadgeTech 로거 데이터 전송

활용 분야

로거 데이터를 수집하는
적용 현장

  • 냉동·냉장 보관 설비 — 온도 기록을 PC로 내려받아 이력을 관리합니다.
  • 동결건조와 극저온 공정 — 공정 기록을 수집해 로트별 이력을 남깁니다.
  • 고온 공정 — 고온 로거 데이터를 PC로 읽어 공정 조건을 점검합니다.
  • 다지점 모니터링 — 여러 로거 데이터를 한 PC에서 모읍니다.

선택 가이드

로거 모델에 따른
인터페이스 선택

이럴 때 (현장 조건)권장 모델선택 이유
Standard 시리즈 로거를 연결할 때IFC200500 V RMS 절연 사양의 USB 케이블이기 때문입니다.
MicroTemp · EggTemp 계열을 연결할 때IFC202해당 계열 전용 USB 케이블입니다.
TransiTemp-EC를 연결할 때IFC203TransiTemp-EC 전용 USB 케이블이기 때문입니다.
LyoTemp · TransiTemp · CryoTemp를 도킹할 때IFC300도킹 스테이션과 소프트웨어가 포함됩니다.
HiTemp140 · PR140을 도킹할 때IFC400도킹 스테이션과 소프트웨어가 포함되어 있기 때문입니다.
로거 여러 대를 USB 하나로 연결할 때IFC406최대 6대를 연결하며 MadgeTech 소프트웨어가 포함됩니다.

구성·옵션

IFC 패키지별
포함 구성

  • IFC200 · 202 · 203 — USB 케이블.
  • IFC300 · 400 — USB 케이블, 도킹 스테이션, 소프트웨어 CD, 설명서, 퀵 스타트 가이드.
  • IFC406 — USB 케이블, IFC406 인터페이스, MadgeTech 소프트웨어.
  • NanoTemp125 통신 키트(902677-00) — IFC400 · 406 어댑터, 렌치.
