MadgeTech LUER-FITTING-F 루어록

MadgeTech LUER-FITTING-F 루어록

MODEL
LUER-FITTING-F
브랜드
MADGETECH
제품 자료
제품문의 구매하기

PR140 포트를 루어록으로
바꾸는 피팅과 운반 케이스

MadgeTech LUER-FITTING-F · MT-ALUCASE

견적 받기

MadgeTech 국내 정식 공급 파트너

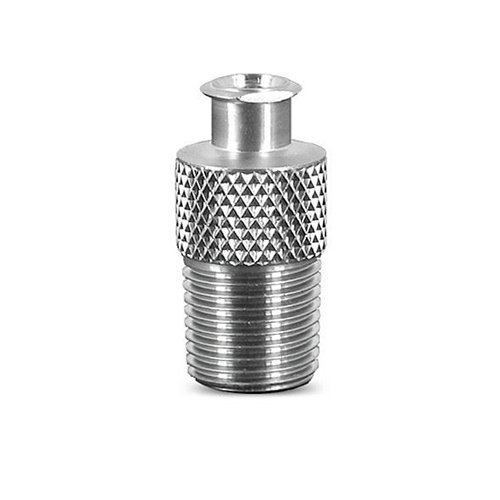

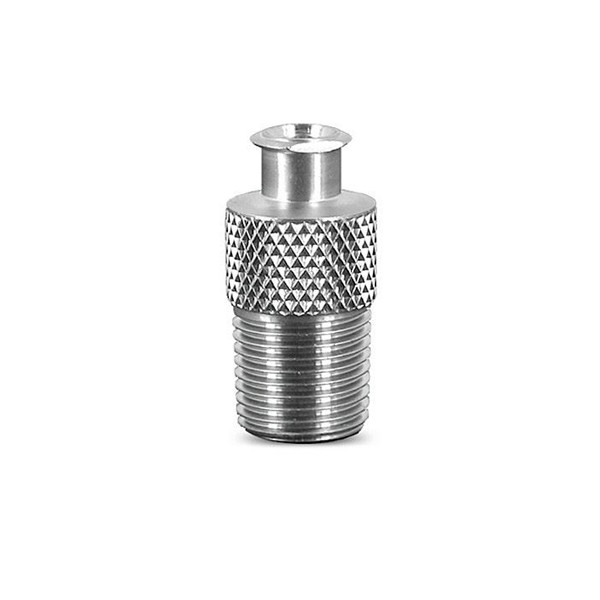

MadgeTech LUER-FITTING-F와 MT-ALUCASE는 MadgeTech 로거용 부속입니다. LUER-FITTING-F는 NPT 포트가 있는 PR140의 1/8 in NPT 수 포트를 루어록 암으로 바꾸는 316 스테인리스 피팅이고, MT-ALUCASE는 로거를 담아 옮기는 알루미늄 케이스입니다.

이 페이지는 「MadgeTech 루어록 피팅 LUER-FITTING-F · 케이스 MT-ALUCASE」에 속한 상품 2종이 함께 쓰는 안내입니다. MadgeTech LUER-FITTING-F 루어록의 정확한 규격은 아래 표의 품번으로 확인해 주시고, 표에 없는 품번이나 규격은 (주)테솔에 문의해 주세요.

316 스테인리스 구조라 증기 멸균 주기 같은 거친 환경을 견디므로, PR140을 루어록 라인에 연결해 측정할 때 피팅 교체 주기가 길어집니다. 케이스는 14 in과 18 in 두 크기로, 로거와 관련 장비를 한 번에 운반할 수 있습니다. 이 부속은 (주)테솔이 국내에 공식 공급합니다.

316

스테인리스 피팅 소재

1/8 in

NPT 수 → 루어록 암

14 · 18 in

케이스 두 가지 크기

PR140

NPT 포트 로거와 사용

특징

피팅과 케이스의
역할 구분

핵심 특징현장에서 달라지는 점
316 스테인리스 피팅증기 멸균 주기 같은 거친 환경을 견디므로 멸균 공정 라인의 측정에 반복해서 사용할 수 있습니다.
1/8 in NPT → 루어록 암NPT 수 포트를 루어록 암 연결로 바꾸므로 루어록 계통 기기와 PR140을 직접 연결할 수 있습니다.
폼 인서트원하는 모양으로 잘라 로거와 부속을 각자의 자리에 고정하므로 운반 중 충격이 줄어듭니다.
천 감싼 손잡이겉을 천으로 감싼 손잡이라서 현장에서 이동할 때 들고 다니기 편합니다.
14 in · 18 in 크기소형과 대형 중에서 로거 수량에 맞춰 선택할 수 있습니다.

피팅 연결

PR140 NPT 포트에
루어록 연결하기

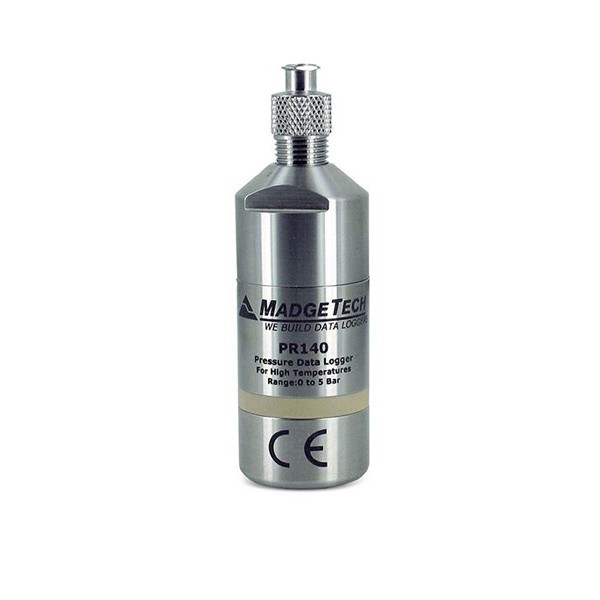

LUER-FITTING-F는 NPT 포트가 있는 PR140 로거의 포트에 나사로 끼워 사용합니다. 다른 로거 모델의 포트가 NPT가 아니면 연결되지 않으므로, 로거 모델과 포트 형식을 먼저 확인하세요.

증기 멸균 환경에서의 연결

316 스테인리스 피팅은 증기 멸균 주기 같은 거친 환경에서도 견디도록 만들어졌습니다. PR140을 루어록 라인에 연결해 멸균 공정의 압력 계통을 측정하는 구성에 사용합니다.

케이스 구성

케이스 크기별 내부 치수와
폼 인서트

14 in과 18 in 케이스 선택

MT-ALUCASE는 알루미늄 프레임과 폴리우레탄 폼 인서트(pick and pluck)로 구성됩니다. 폼을 원하는 모양으로 잘라 로거와 부속을 맞춤 보관할 수 있으며, 소수의 로거라면 14 in 소형, 부속까지 함께 담으려면 18 in 대형을 선택합니다.

사양

LUER-FITTING-F와 케이스
전체 사양

항목LUER-FITTING-FMT-ALUCASE
구분루어록 피팅보호 케이스
MadgeTech 품번900354-00
소재316 스테인리스알루미늄 프레임 · 폴리우레탄 폼 인서트 (pick and pluck)
연결 · 크기1/8 in NPT 수 → 루어록 암14 in형 · 18 in형
내부 치수 (가로 × 세로 × 높이)해당 없음14 in형: 13.58 × 10.04 × 5.28 in / 18 in형: 17.5 × 13.4 × 5.9 in
외장 치수 (가로 × 세로 × 높이)해당 없음14 in형: 14.5 × 11.5 × 6.0 in / 18 in형: 18.75 × 15 × 5.75 in
대상 로거NPT 포트가 있는 PR140로거와 관련 장비
사용 환경증기 멸균 주기 같은 거친 환경해당 없음
손잡이해당 없음천으로 감싼 손잡이

활용 분야

멸균 공정 연결과
로거 운반 현장

  • 증기 멸균 환경 — 거친 환경에서 316 스테인리스 피팅을 사용합니다.
  • PR140 현장 측정 — NPT 포트의 PR140을 루어록 라인에 연결합니다.
  • 로거 운반·보관 — 케이스에 담아 옮기거나 보관합니다.

선택 가이드

사용 목적에 따른 권장 제품

이럴 때 (현장 조건)권장 모델선택 이유
NPT 포트의 PR140을 루어록에 연결할 때LUER-FITTING-F1/8 in NPT 수에서 루어록 암으로 바꿔 주기 때문입니다.
로거를 담아 보관하거나 옮길 때MT-ALUCASE14 in형과 18 in형 중에서 크기를 선택할 수 있기 때문입니다.

구성·옵션

피팅·케이스 품번과 크기

구분내용
피팅LUER-FITTING-F, 품번 900354-00
케이스MT-ALUCASE, 14 in 소형 · 18 in 대형
