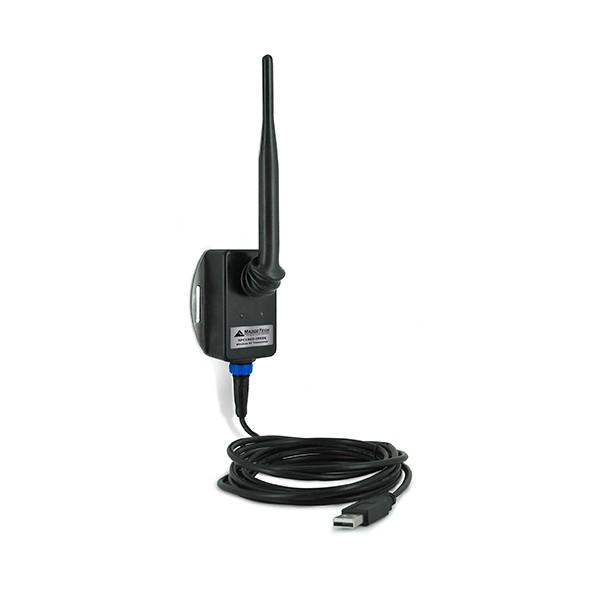

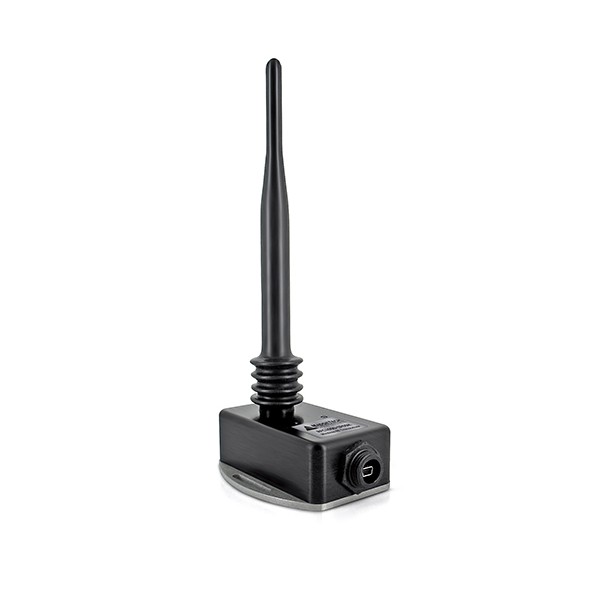

MadgeTech RFC1000-IP69K 무선 송신기

MadgeTech RFC1000-IP69K 무선 송신기

MODEL
RFC1000-IP69K
브랜드
MADGETECH
제품 자료
제품문의 구매하기

무선 로거 데이터를 받아
PC·클라우드로 보내는 트랜시버

MadgeTech RFC1000 무선 트랜시버

견적 받기

MadgeTech 국내 정식 공급 파트너

MadgeTech RFC1000 계열은 RFOT와 RF2000A 시리즈 로거가 보내는 무선 데이터를 받아 PC로 올리거나 MadgeTech Cloud로 중계하는 무선 트랜시버(Wireless Transceiver)입니다. IP69K 모델과 Cloud Relay는 로거를 최대 64대까지 연결합니다.

이 페이지는 「MadgeTech RFC1000 무선 트랜시버 (RFC1000 · CE · IP69K · Cloud Relay)」에 속한 상품 4종이 함께 쓰는 안내입니다. MadgeTech RFC1000-IP69K 무선 송신기의 정확한 규격은 아래 표의 품번으로 확인해 주시고, 표에 없는 품번이나 규격은 (주)테솔에 문의해 주세요.

RFC1000-CE끼리는 야외 2,500 ft, 로거까지는 2,000 ft 거리에서 통신하고, Cloud Relay는 이더넷에 연결하면 PC 없이 클라우드로 데이터를 올립니다. 네 모델 모두 (주)테솔이 국내에 공식 공급합니다.

64대

IP69K · Cloud Relay 연결 로거 수

2,500 ft

야외 RFC1000-CE 간 통신 거리

IP69K

세척 환경용 방수 모델

7 in

RFC1000 회전 안테나 길이

특징

수신부터 클라우드까지
역할별 구성

핵심 특징현장에서 달라지는 점
RFOT · RF2000A 무선 수신무선 로거가 보내는 데이터를 수신하므로 로거를 회수하지 않고도 값을 모을 수 있습니다.
7 in 회전 안테나안테나를 돌려 설치 방향을 맞출 수 있어 수신 방향을 쉽게 조정합니다.
야외 2,500 ft 통신(RFC1000-CE)RFC1000-CE끼리 먼 거리에서도 신호를 중계하므로 넓은 구역의 로거를 수집할 수 있습니다.

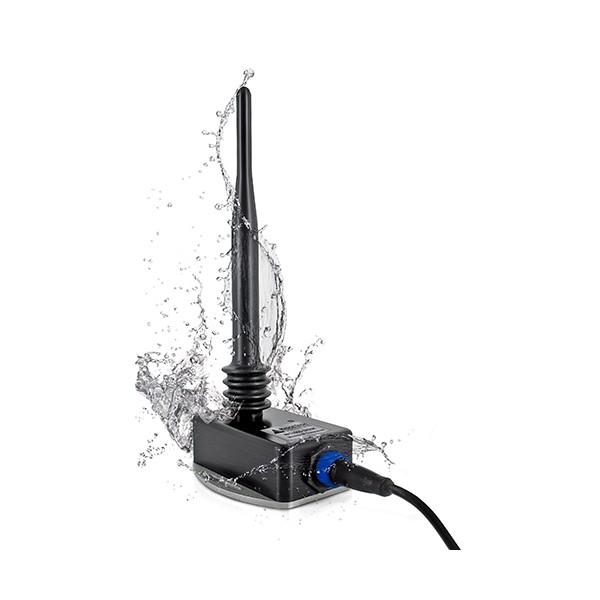

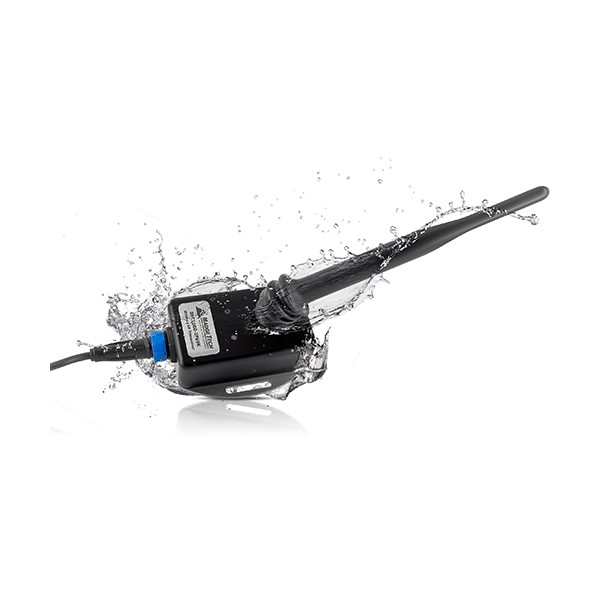

IP69K 방수 설계(RFC1000-IP69K)세척이 잦은 설비 환경에서도 수신기를 사용할 수 있어 데이터 전송이 이어집니다.
이더넷 클라우드 연결(Cloud Relay)PC 없이 이더넷으로 MadgeTech Cloud에 연결하므로 인터넷에 연결된 기기에서 데이터를 확인할 수 있습니다.
리피터·PC 직결(RFC1000)RFC1000은 리피터로 쓰거나 PC에 바로 연결할 수 있습니다.

설치 계획

통신 거리로 정하는
RFC1000 모델 선택

설치 환경에 따라 달라지는 통신 거리

RFC1000-CE의 통신 거리는 야외에서 RFC1000-CE끼리 2,500 ft, 로거까지 2,000 ft이며, 실내에서는 각각 700 ft와 500 ft입니다. Cloud Relay는 야외에서 RFC1000까지 4000 ft, 로거까지 2000 ft이므로, 설치 장소의 벽과 설비 배치를 고려해 실내 거리를 기준으로 계획하세요.

사용 방법

RFC1000 계열
PC 연결 · 리피터 · Cloud Relay 설정

RFC1000은 USB로 PC에 연결해 MadgeTech 4로 무선 로거 데이터를 받고, 콘센트에 꽂으면 리피터로 동작합니다. RFC1000-CE Cloud Relay는 이더넷에 연결해 PC 없이 MadgeTech Cloud로 데이터를 올립니다.

소프트웨어·도구하는 일
MadgeTech 4Connected Devices에서 무선 로거 Claim, 시작 방법 선택
RFC1000 · RFC1000-CE · RFC1000-IP69K무선 수신, PC 직결 또는 리피터
RFC1000-CE Cloud Relay이더넷으로 MadgeTech Cloud 연결, 로거 최대 64대
MadgeTech Cloudcloud.madgetech.com의 Manage Relays에서 릴레이·로거 등록

처음 연결하는 순서

순서할 일
1MadgeTech 4를 설치하고 USB 드라이버가 없으면 PreInstaller.exe로 설치한 뒤 RFC1000을 USB 케이블로 PC에 연결하세요.
2빨간 Power LED가 켜지는지 확인하고, 로거가 무선 전송 모드인지 확인하세요.
3MadgeTech 4를 실행해 Connected Devices에 나타난 로거를 선택하고 Claim 아이콘을 누른 뒤 시작 방법을 고르세요.
4거리가 멀거나 벽이 가리면 RFC1000을 하나 더 원하는 위치의 콘센트에 꽂아 리피터로 두세요.
5Cloud Relay는 전원 어댑터로 콘센트에, 이더넷 케이블로 이더넷 잭에 연결하고, cloud.madgetech.com의 Manage Relays에서 Claim a Relay를 눌러 측면 라벨의 Serial Number와 Claim Key를 입력하세요.
6My Relays에서 릴레이를 고르고 Unclaimed Loggers에 나타난 로거마다 Claim을 누르세요.

모든 장치는 기본 25번 채널이며 같은 네트워크의 장치는 모두 같은 채널이어야 합니다. 2016년 4월 15일 이전 구매품은 11번이 기본이며, RFC1000-IP69K와 Cloud Relay는 함체를 열고 DIP 스위치로 채널을 바꿉니다. 무선 연결 안내 자료는 (주)테솔 자료실의 "MadgeTech 무선 연결 메뉴얼"에서 내려받을 수 있습니다.

사양

RFC1000 4개 모델의
구성·통신 사양

항목RFC1000RFC1000-CERFC1000-IP69KRFC1000-CE Cloud Relay
품번901383-00901388-00901389-00901901-00
쓰임RFOT · RF2000A 시리즈용무선 수신 · 중계방수 · 세척 환경용 송신기이더넷으로 MadgeTech Cloud 연결
연결 로거 수해당 없음해당 없음최대 64대최대 64대
방진·방수 등급해당 없음해당 없음IP69KIP40
통신 거리(야외)해당 없음RFC1000-CE 간 2,500 ft, 로거까지 2,000 ft해당 없음RFC1000까지 4000 ft, 로거까지 2000 ft
통신 거리(실내)해당 없음약 700 ft / 500 ft해당 없음RFC1000까지 1000 ft, 로거까지 500 ft
안테나7 in 회전 안테나해당 없음해당 없음안테나 183 mm
포함 항목소프트웨어, 설명서, 퀵 스타트 가이드, USB-mini 어댑터해당 없음USB-mini 어댑터해당 없음 (DC 5 V 전원 별매)

RFC1000-CE Cloud Relay 상세 사양

항목사양
LED 표시빨강 · 주황 · 초록
재질ABS(본체), PVC(안테나)
치수본체 152.2 × 158.6 × 29.3 mm, 안테나 183 mm
사용 환경-20 ~ +85 °C, 0 ~ 95 %RH (결로 없음)
전원DC 5 V (별매)

활용 분야

무선 로거를 수집하는
적용 현장

  • 무선 로거 데이터 수집 — 여러 로거의 데이터를 PC로 한곳에 모읍니다.
  • 세척이 잦은 설비 — IP69K 모델로 방수 환경에서 데이터를 수신합니다.
  • 원격 클라우드 확인 — Cloud Relay로 인터넷 기기에서 데이터를 확인합니다.
  • 무선 중계 — RFC1000을 리피터로 사용해 신호 거리를 늘립니다.

선택 가이드

설치 조건에 따른
모델 선택

이럴 때 (현장 조건)권장 모델선택 이유
PC 옆에서 로거 데이터를 수신할 때RFC1000USB-mini 어댑터와 소프트웨어가 포함되어 있기 때문입니다.
세척 환경에서 방수가 필요할 때RFC1000-IP69KIP69K 등급으로 로거 최대 64대를 연결합니다.
클라우드로 바로 전송할 때RFC1000-CE Cloud Relay이더넷으로 PC 없이 MadgeTech Cloud에 연결하기 때문입니다.
먼 거리에서 수신·중계할 때RFC1000-CE야외 2,500 ft까지 RFC1000-CE끼리 통신합니다.

구성·옵션

RFC1000 포함 항목과
별매 품목

모델포함 항목·별매품번
RFC1000소프트웨어, 소프트웨어 설명서, 퀵 스타트 가이드, USB-mini 어댑터 포함901383-00
RFC1000-IP69KUSB-mini 어댑터 포함901389-00
RFC1000-CE Cloud RelayDC 5 V 전원 별매901901-00
