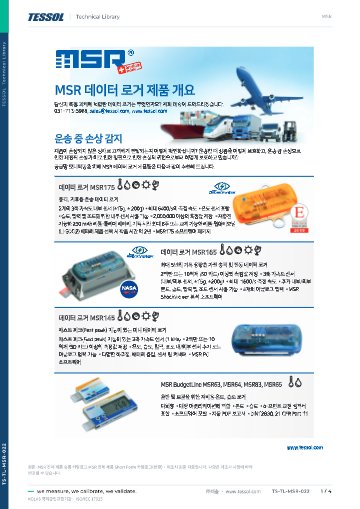

제품 자료: MSR 전체 제품 Short Form 카탈로그(한글)

MSR 전체 제품 Short Form 카탈로그(한글)

제품문의 구매하기

로거 설정과 데이터 정리를
PC와 앱에서 하는 소프트웨어

MSR PC Software · MSR175 · ShockViewer · 데이터로거 앱

견적 받기

MSR 국내 정식 공급 파트너

MSR 소프트웨어는 MSR 데이터로거의 설정과 데이터 읽기, 충격 이벤트 분석을 맡는 PC 소프트웨어와 스마트폰 앱(로거 설정·분석 소프트웨어, Datalogger Software) 4종입니다. Windows 7 이상에서는 USB로, 앱에서는 Bluetooth LE로 연결하며 로거 모델별 측정 데이터를 차트와 보고서로 정리합니다.

읽은 데이터는 CSV와 MATLAB, Excel 형식으로 내보내고, 충격 이벤트는 ShockViewer에서 이벤트별 곡선과 스펙트럼으로 분석합니다. 로거 모델별 소프트웨어가 나뉘는 이 구성은 (주)테솔이 국내에 공식 공급합니다.

4종

PC 소프트웨어 3종과 앱 1종

Windows 7 이상

PC 소프트웨어 실행 환경

CSV · XLSX

데이터 내보내기 형식

Bluetooth LE

앱과 로거의 연결 방식

특징

읽기부터 보고서까지
이어지는 도구

핵심 특징	현장에서 달라지는 점
자동 보고서	가져온 데이터를 클릭 한 번으로 보고서로 만들어 측정 결과 정리 시간을 줄입니다.
보고서 표지	측정 파일 요약이 담긴 표지가 들어가 보고서를 받는 쪽이 조건을 바로 파악합니다.
센서 요약	센서별 측정 차트와 알람 값을 요약해 한계값 초과 여부를 보고서에서 바로 읽습니다.
충격 분석	그래픽 줌과 탐색으로 충격 이벤트를 찾고 이벤트별 곡선과 측정점을 저장합니다.
스펙트럼 보기	선택한 충격의 스펙트럼을 차트나 표로 보며 Magnitude, Power Spec과 가중 창을 비교합니다.
로고 교체	보고서 표지와 머리글의 MSR 로고를 회사 로고로 바꿔 사내 양식으로 정리합니다.

소프트웨어 선택

로거 모델로 정하는
소프트웨어

사용할 소프트웨어는 로거 모델에 따라 정해집니다. PC Software Standard는 MSR145, MSR145WD, MSR145W2D를 설정하고 읽으며, MSR175 소프트웨어는 MSR175, MSR175Plus, MSR175Pro용 패키지입니다. ShockViewer는 MSR165의 충격 모드 데이터를 분석합니다.

스마트폰 앱은 MSR145WD와 MSR147WD(Bluetooth)용이며 Android 4.4 이상과 iPhone 4S 이후, iPad 3 이후에서 무료로 사용합니다. Windows 버전은 없습니다.

회전체 위 측정값도 정지 없이 확인

앱은 로거의 측정을 시작하고 멈추며, 회전 기계 부품처럼 접근이 어려운 지점의 실시간 데이터를 기계를 세우지 않고 확인합니다. 저장 데이터를 읽어 MSR SmartCloud로 전송합니다.

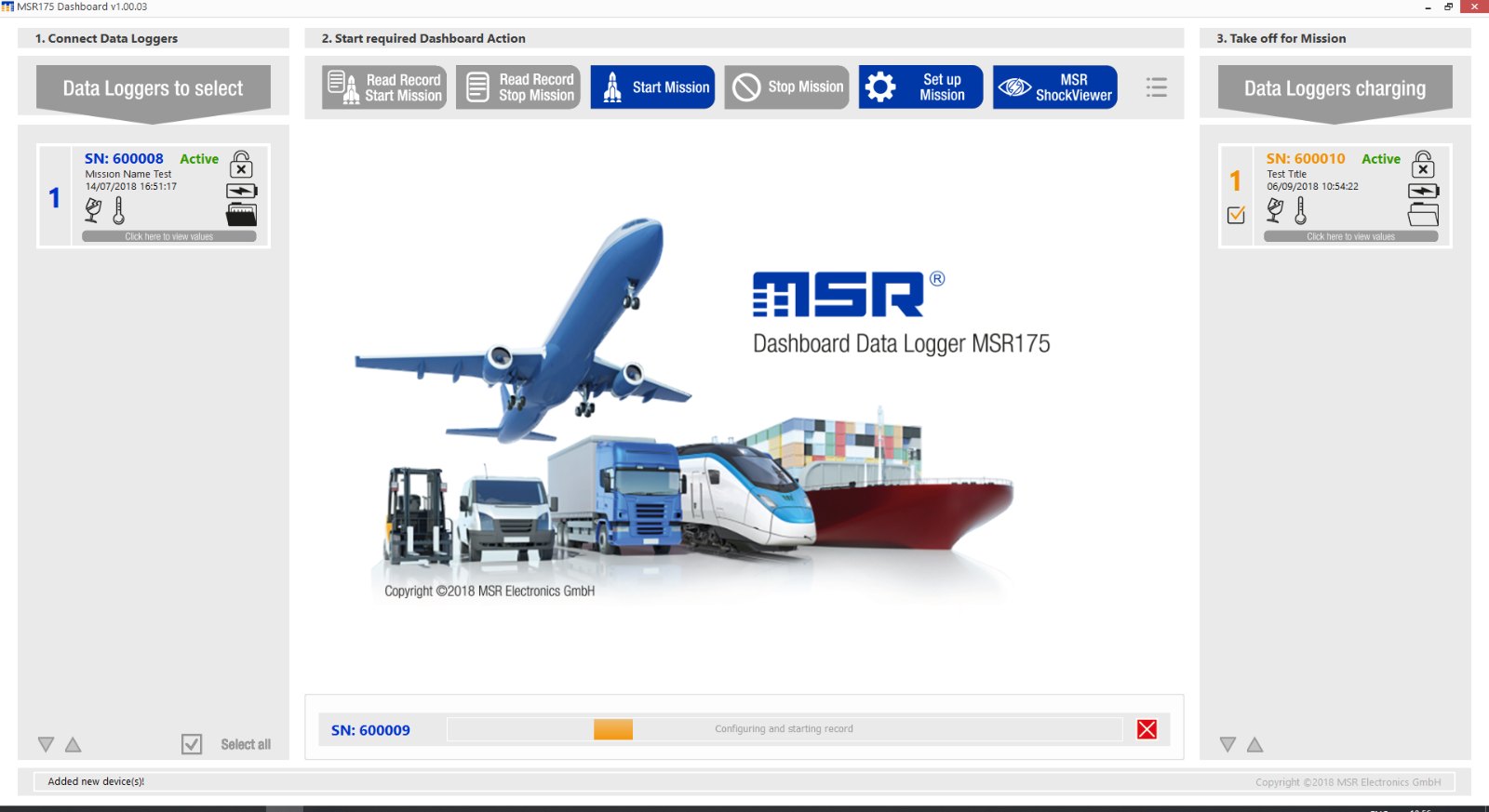

데이터로거 관리 프로그램의 시작 화면

충격 분석

MSR175 패키지 구성과
충격 이벤트 분석

MSR175 소프트웨어 패키지는 로거 설정과 데이터 읽기를 맡는 MSR Dashboard, 요약 보고서를 만드는 MSR ReportGenerator, 충격 이벤트를 분석하는 ShockViewer Basic으로 구성됩니다. ReportGenerator는 조정 가능한 시간 범위로 보고서를 만들고 Excel, CSV, PDF로 저장합니다.

ShockViewer는 XLSX로 내보낼 때 충격 이벤트마다 시트를 만들며, 온도·습도·조도 센서가 있는 MSR165의 경우 이 데이터도 차트로 표시합니다.

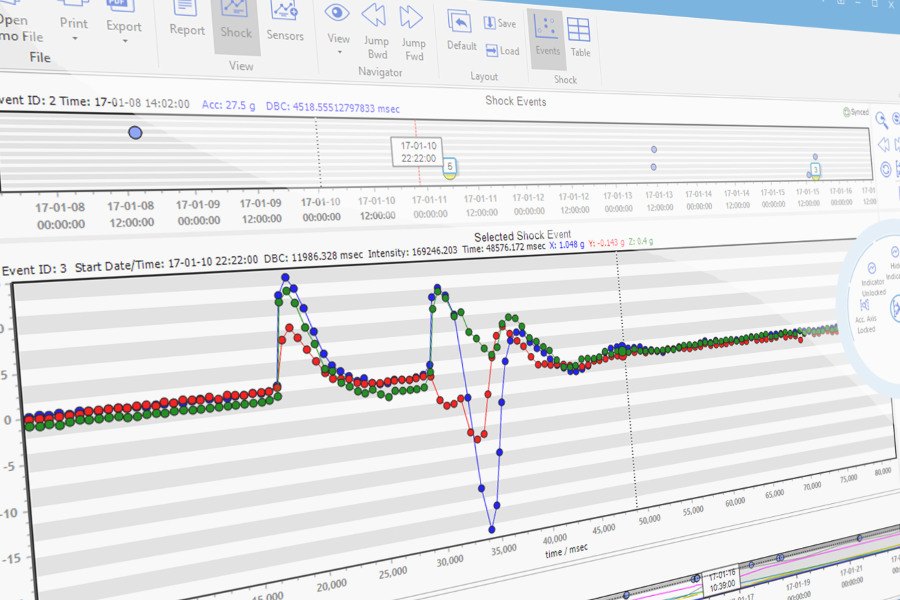

이벤트별로 나눠 보는 충격 곡선

운송이나 설비 충격 기록은 이벤트별 곡선과 스펙트럼을 함께 봐야 원인 구간이 드러납니다. 스펙트럼 분석은 Rectangle, Gauss, Hamming 같은 가중 창을 선택해 비교합니다.
