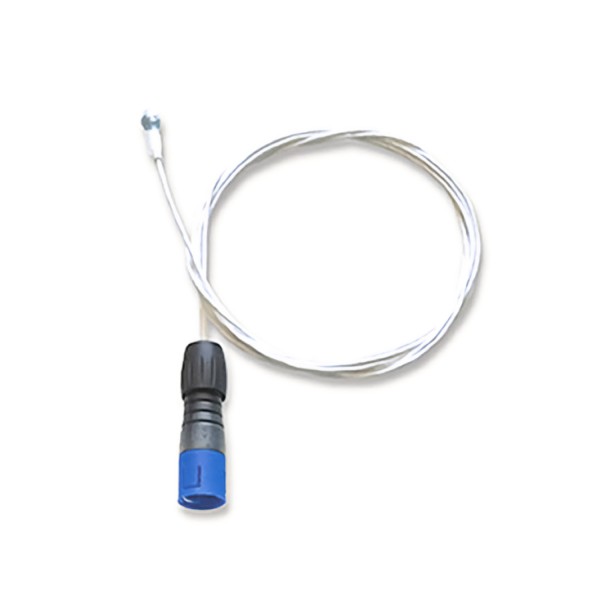

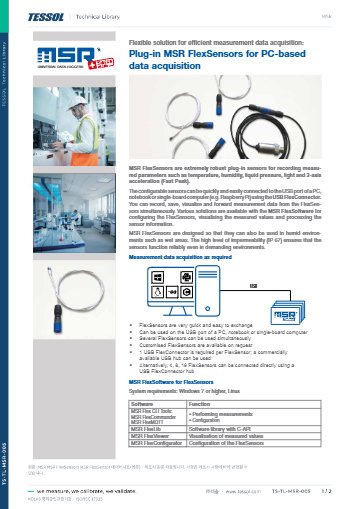

MSR FlexSensors는 온도·습도·액체 압력·3축 가속도·조도·아날로그 입력을 측정하는 IP67 기밀 설계의 교체형 센서 제품군(교환식 센서, Interchangeable Sensor)입니다. USB FlexConnector를 거쳐 PC나 MSR145WD 로거에 연결하고, 측정 항목이 바뀌면 센서만 바꿔 끼웁니다.

온도 센서는 -40 ~ +125 °C 범위를 측정하며 -25 ~ +55 °C 구간에서 ±0.1 °C 정확도를 보입니다. 압력 센서는 3000 mbar 범위부터 1000 bar 범위까지 나뉩니다. 센서와 연결 장치는 따로 골라 구성할 수 있으며, 이 제품군은 (주)테솔이 국내에 공식 공급합니다.

9종

센서 모델 구분

IP67

기밀 설계

1초 ~ 12시간

측정 간격 범위

4 · 8 · 16개

FlexConnector 허브 연결 수

특징

센서 교체와 동시 측정을
쉽게 하는 구조

핵심 특징현장에서 달라지는 점
빠른 교체센서만 바꿔 끼우므로 측정 항목이 달라져도 로거 본체나 연결 장치를 새로 구성하지 않습니다.
USB 직접 연결PC, 노트북, 싱글 보드 컴퓨터(Raspberry Pi 등)의 USB 포트에 바로 꽂아 사용할 수 있습니다.
동시 측정여러 FlexSensor를 동시에 운용해 한 설비의 온도, 압력, 가속도를 같은 시간축에서 기록합니다.
허브 연결상용 USB 허브 또는 4·8·16개용 FlexConnector 허브로 센서 수를 늘릴 수 있습니다.
로거 연결MSR145WD와 MSR145W2D에 FlexConnector로 연결해 로거 한 대에 센서 한 개를 교환 장착합니다.
맞춤 센서요청하면 맞춤형 FlexSensor도 구성합니다.

센서 선택

측정 항목별
범위와 정확도

온도 센서 FXT9/160은 -40 ~ +125 °C 범위이고 -25 ~ +55 °C 구간 ±0.1 °C, 전체 범위 ±0.3 °C입니다. 습도 센서 FXH3/160은 상대습도 0 ~ 100 % RH에 온도를 함께 읽고, 10 ~ 80 % RH 구간(+25 °C) ±2 % RH, 80 ~ 100 % RH 구간 ±3 % RH입니다.

압력 센서는 범위에 따라 FXP9/160(상대 -1000 ~ 3000 mbar), FXP3/160(절대 0 ~ 3000 mbar), FXP4/160(0 ~ 30 bar), FXP8/160(0 ~ 400 bar), FXP12/160(0 ~ 1000 bar)으로 나뉘며 모두 풀 스케일의 1 % 정확도입니다. 접액부는 스테인리스 AISI 316L이고 O링은 Viton 70 Shore입니다.

액체 라인 압력은 범위에 맞춰 센서 선택

액체 라인의 압력을 측정할 때는 예상 최대 압력보다 위쪽 범위를 가진 센서를 선택해야 풀 스케일 기준 정확도가 유지됩니다. 모든 압력 센서에는 온도 측정이 내장되어 있습니다.

연결 구성

FlexConnector
센서 조합 방법

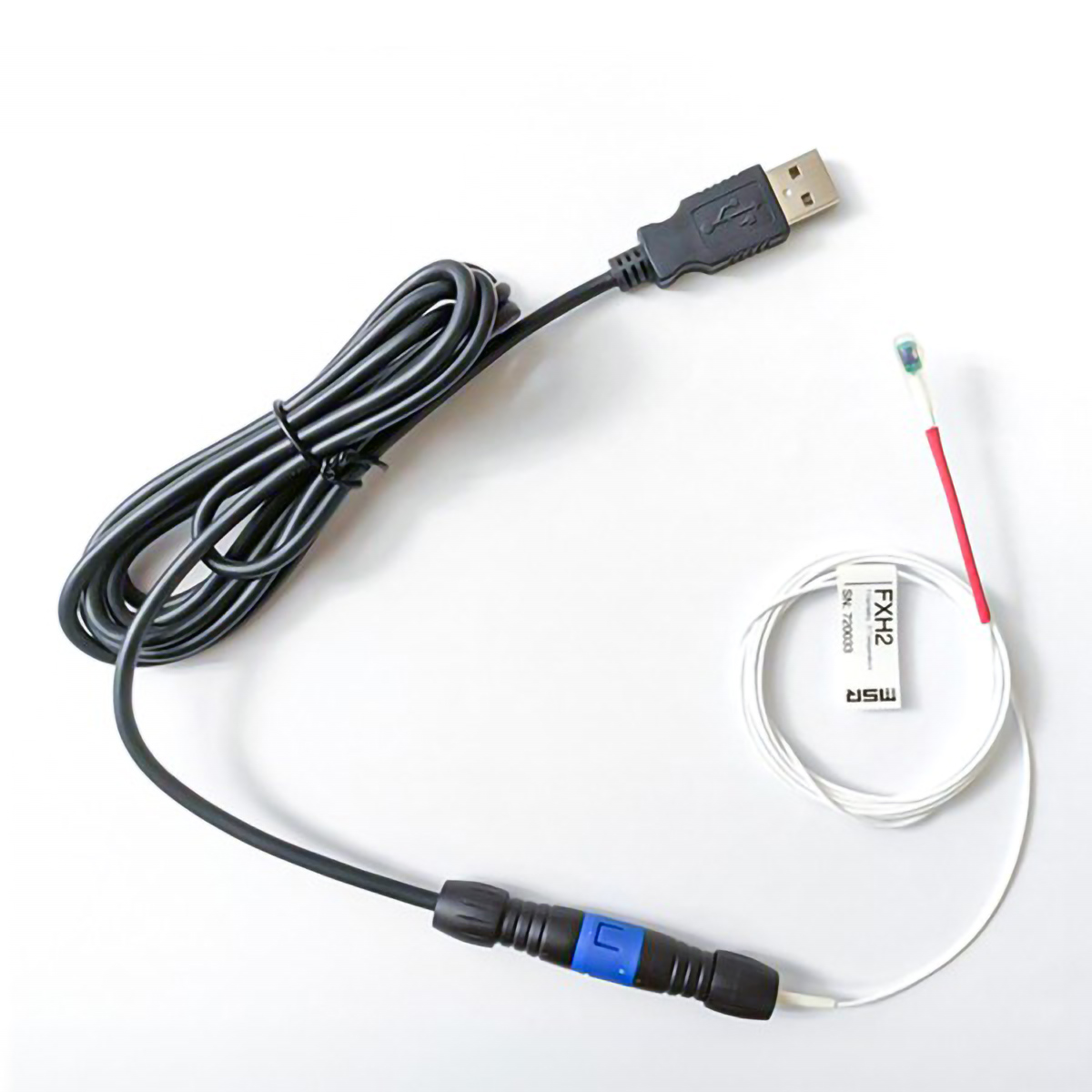

센서마다 USB FlexConnector(N10040, 케이블 길이 1.75 m, USB A형)가 한 개씩 필요합니다. 연결 대상은 PC, MSR145WD(Bluetooth) 로거, MSR145W2D(WiFi) 로거이며, 로거에는 FlexConnector 한 개당 FlexSensor 한 개를 교환 장착합니다.

설정과 확인은 FlexConfigurator와 FlexViewer, 명령행 도구 FlexCLI-Tools(FlexCommander, FlexMQTT)로 처리합니다. 측정 간격은 1초부터 12시간까지이며 센서와 연결 장비에 따라 달라집니다.

로거에 센서를 교환 장착

현장에서 항목이 바뀌어도 로거를 재구성하지 않고 FlexSensor만 교체해 온도 측정을 습도나 압력 측정으로 전환할 수 있습니다. 센서 수만큼 FlexConnector가 필요하다는 점을 발주 때 반영하세요.

사용 방법

MSR FlexSensors
소프트웨어와 첫 측정 순서

MSR FlexSensors는 USB FlexConnector로 PC에 연결한 뒤 MSR FlexConfigurator로 설정하고 MSR FlexViewer로 측정값을 그래프로 확인합니다. 측정 자동화와 외부 시스템 연동에는 명령행 도구 FlexCLI-Tools(MSR FlexCommander, MSR FlexMQTT)를 사용합니다. 네 프로그램 모두 Windows 7 이상과 Linux에서 동작합니다.

소프트웨어·도구하는 일
MSR FlexConfigurator측정 신호의 단위 변환, 채널 이름 변경, 센서 펌웨어 업데이트
MSR FlexViewer여러 FlexSensor의 측정값을 그래프로 표시
MSR FlexCommander (FlexCLI-Tools)명령행에서 측정 실행, 센서 설정·교정값 읽기와 쓰기, JSON 형식으로 자체 프로그램과 연동
MSR FlexMQTT (FlexCLI-Tools)FlexSensor 측정값을 MQTT로 전달
MSR FlexLibC-API를 갖춘 소프트웨어 라이브러리

처음 연결하는 순서

순서할 일
1msr.ch의 MSR Software for MSR FlexSensors 페이지에서 사용할 OS(Windows 또는 Linux)에 맞는 프로그램을 내려받아 설치하세요.
2FlexSensor를 USB FlexConnector(N10040)에 끼우고 PC, 노트북, Raspberry Pi 같은 싱글 보드 컴퓨터의 USB 포트에 연결합니다.
3센서를 여러 개 사용할 때는 센서마다 FlexConnector를 하나씩 달고 상용 USB 허브나 4·8·16개용 USB FlexConnector 허브에 연결하세요.
4MSR FlexConfigurator에서 채널 이름과 측정 단위를 정하고, 필요하면 센서 펌웨어를 업데이트합니다.
5MSR FlexViewer를 실행해 연결한 센서의 측정값이 그래프로 표시되는지 확인하세요.
6스크립트나 자체 프로그램으로 측정을 자동화하려면 MSR FlexCommander를, MQTT 브로커로 값을 보내려면 MSR FlexMQTT를 사용합니다.

Raspberry Pi 같은 ARM 보드에는 arm64와 arm-7을 지원하는 MSR FlexCommander와 MSR FlexMQTT의 Linux 판을 설치하세요. MSR FlexConfigurator와 MSR FlexViewer의 Linux 판은 amd64용이므로 센서 설정은 Windows PC나 amd64 Linux PC에서 마쳐 두는 것이 좋습니다.

사양

센서별 범위·정확도와
공통 사양

항목측정 항목범위정확도
FXT9/160온도-40 ~ +125 °C±0.1 °C (-25 ~ +55 °C), ±0.3 °C (-40 ~ +125 °C)
FXH3/160상대습도 (온도 내장)0 ~ 100 % RH, -40 ~ +125 °C±2 % RH (10 ~ 80 % RH, +25 °C), ±3 % RH (80 ~ 100 % RH, +25 °C)
FXP9/160액체 압력 상대 (온도 내장)-1000 ~ 3000 mbar, -20 ~ +85 °C±30 mbar (1 % FS)
FXP3/160액체 압력 절대 (온도 내장)0 ~ 3000 mbar, -20 ~ +85 °C±30 mbar (1 % FS)
FXP4/160액체 압력 절대 (온도 내장)0 ~ 30 bar, -20 ~ +85 °C±0.3 bar (1 % FS)
FXP8/160액체 압력 절대 (온도 내장)0 ~ 400 bar, -20 ~ +85 °C±4 bar (1 % FS)
FXP12/160액체 압력 절대 (온도 내장)0 ~ 1000 bar, -20 ~ +85 °C±10 bar (1 % FS)
FXA4/1603축 가속도 Fast Peak (800 Hz)±15 g, -20 ~ +65 °C±0.15 g (0 ~ 5 g), ±0.25 g (5 ~ 10 g), ±0.45 g (10 ~ 15 g), +25 °C
FXL3/160조도0 ~ 83,000 lx (550 nm에서 감도 최대)해당 없음
Exxxx/160아날로그 입력 4채널, 12비트0 ~ 20 mA, 4 ~ 20 mA, 0 ~ 3.0 V, 0 ~ 5.0 V, 0 ~ 10.0 V, 0 ~ 12.0 V, 0 ~ 24.0 V, 0 ~ 36.0 V, 0 ~ 48.0 V 중 선택해당 없음

시리즈 공통 사양

항목사양
보호 등급IP67 기밀 설계
압력 센서 접액부스테인리스 AISI 316L (DIN 1.4404 / 1.4435), O링 Viton 70 Shore
연결 장치USB FlexConnector N10040 (케이블 1.75 m, USB A형), 센서당 1개
허브상용 USB 허브 또는 FlexConnector 허브 (4 · 8 · 16개용)
연결 대상PC · 노트북 · 싱글 보드 컴퓨터, MSR145WD (Bluetooth), MSR145W2D (WiFi)
소프트웨어FlexConfigurator, FlexViewer, FlexCLI-Tools (FlexCommander, FlexMQTT)
측정 간격1초 ~ 12시간 (센서와 연결 장비에 따라 다름)
맞춤 센서요청 시 구성

활용 분야

항목별 센서 교체가
필요한 현장

  • 고습 공간 — 습도가 높은 공간의 온도와 습도를 기록합니다.
  • 액체 라인 — 액체 라인의 압력과 온도를 측정합니다.
  • 장비 진동·충격 — 장비의 3축 가속도를 기록합니다.
  • 채광·조명 환경 — 조도를 측정합니다.

선택 가이드

측정 항목별
권장 센서

이럴 때 (현장 조건)권장 모델선택 이유
온도만 정밀하게 측정할 때FXT9/160-25 ~ +55 °C 구간에서 ±0.1 °C입니다.
온도와 습도를 함께 측정할 때FXH3/160습도 센서에 온도가 내장됩니다.
액체 압력을 측정할 때FXP 계열3000 mbar부터 1000 bar까지 범위별로 선택합니다.
충격과 진동 가속도를 기록할 때FXA4/1603축 ±15 g를 800 Hz Fast Peak로 읽습니다.
전류·전압 신호를 받을 때Exxxx/160아날로그 입력 4채널을 12비트로 읽습니다.
