SpotSee 케이블

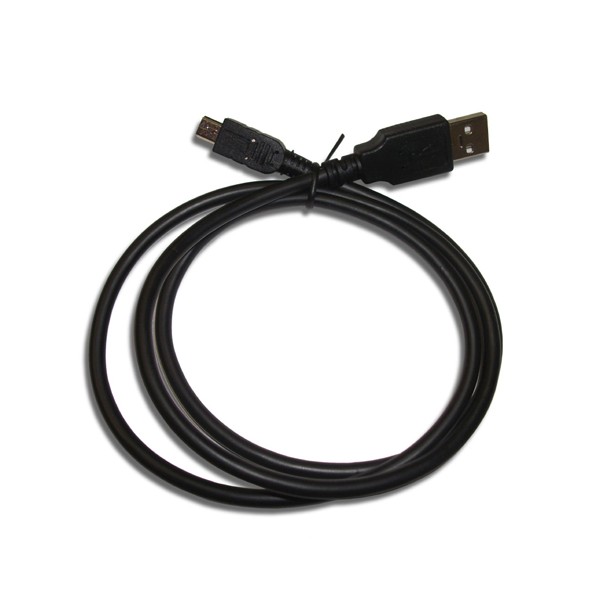

MODEL: USB Standard A to mini B Cable
브랜드: SpotSee

제품문의 구매하기

로거를 고정하고 PC에
이어 주는 브래킷·USB 케이블

SpotSee 마운팅 브래킷 · USB 케이블 7003 · 9048 · 8094 · 9046

견적 받기

SpotSee 마운팅 브래킷 7003과 USB 케이블 9048, 8094, 9046은 로거를 수평면이나 수직면에 고정하고 DB9 시리얼, 스테레오 잭, mini B 단자의 기기를 PC에 연결하는 로거 부속(Logger Bracket and USB Cable) 4종입니다. 케이블은 로거 단자 형상에 따라 나뉩니다.

Palm-sized 브래킷은 EDL-LN2, EDL-RTD2, EDL-XYZ, 2c\temp-RH 로거에 맞고, 케이블은 33.02 cm부터 91.44 cm까지 길이가 달라 설치 거리에 맞춰 고릅니다. 이 부속은 (주)테솔이 국내에 공식 공급합니다.

91.44 cm

USB A - mini B 케이블 길이

53.34 cm

스테레오 플러그 케이블 길이

33.02 cm

DB9 시리얼 변환 케이블 길이

수평 · 수직

브래킷 부착 면

특징

단자 형상에 맞춘
고정·연결 부속

핵심 특징	현장에서 달라지는 점
Palm-sized 브래킷(7003)	EDL-LN2, EDL-RTD2, EDL-XYZ, 2c\temp-RH 로거를 정해진 위치에 고정해 측정 위치가 흔들리지 않습니다.
수평·수직 면 부착	벽면, 장비 옆면, 선반 위처럼 설치 면에 구애받지 않고 로거를 부착합니다.
USB 시리얼 변환(9048)	DB9 시리얼 기기를 USB로 연결해 시리얼 포트가 없는 PC에서도 데이터를 읽습니다.
스테레오 플러그 케이블(8094)	로거 쪽 스테레오 잭에 연결하며 Windows XP, Vista, 7, 8, 10 드라이버를 지원합니다.

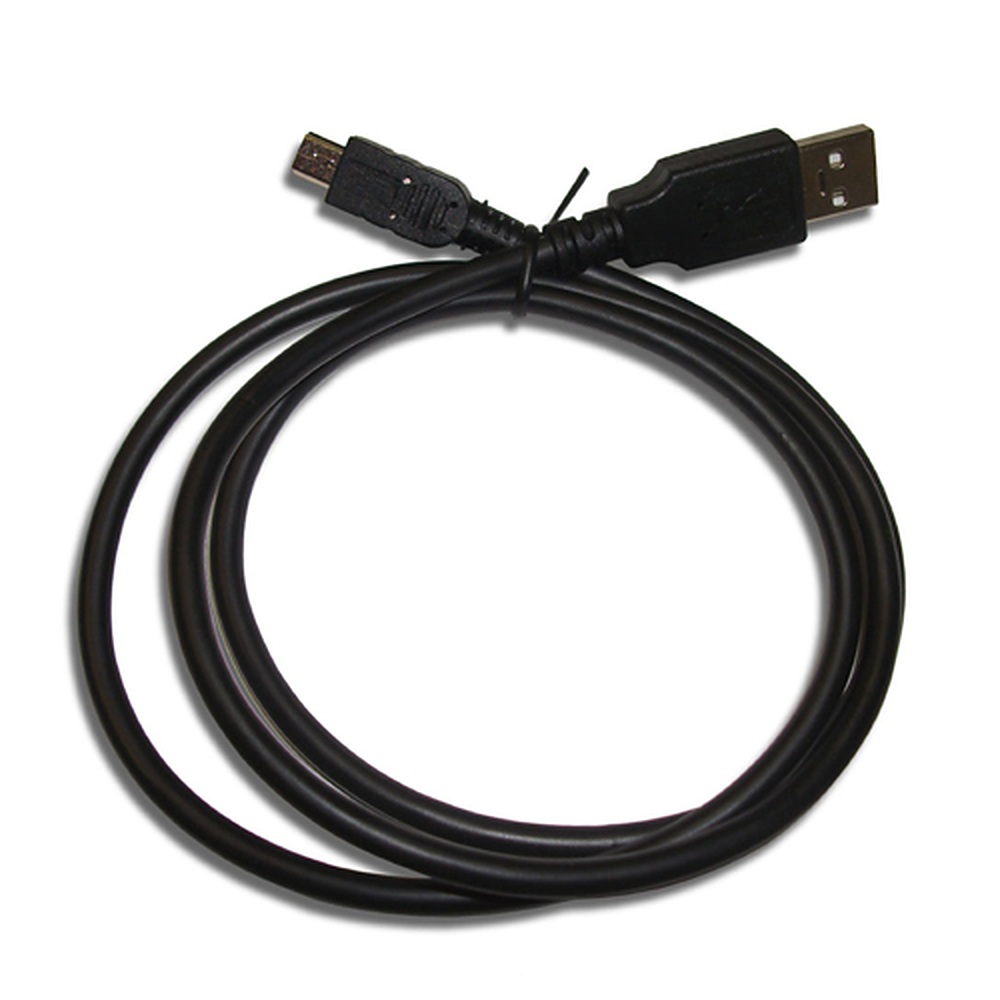

USB A - mini B 케이블(9046)	mini B 단자 기기를 PC에 연결하며 길이는 3 ft(91.44 cm)입니다.

케이블 선택

로거 단자 형상으로
케이블 고르기

로거의 PC 쪽 단자가 3.5 mm 스테레오 잭이면 8094, DB9 시리얼이면 9048, mini B이면 9046을 선택합니다. 8094는 ctemp, 2c\temp, 3c\temp, echo, edl-jr, edl, edl-co2 로거에 사용합니다.

브래킷 부착 면과 로거 정렬

브래킷은 수평면과 수직면 어디에나 부착하며 Palm-sized 7003은 EDL-LN2, EDL-RTD2, EDL-XYZ, 2c\temp-RH 로거 전용입니다. 부착 전에 로거 형상이 맞는지 확인하고, 센서가 측정 대상 방향을 향하도록 배치합니다.

사양

브래킷 · 케이블 4종
비교 사양

항목	브래킷 7003	시리얼 변환 9048	스테레오 플러그 8094	USB A - mini B 9046
품명	Palm-sized Mounting Bracket	USB to Serial Converter	USB to Serial - Stereo Plug	USB Standard A to mini B Cable
대상	EDL-LN2 · EDL-RTD2 · EDL-XYZ · 2c\temp-RH	DB9 시리얼 기기	ctemp · 2c\temp · 3c\temp · echo · edl-jr · edl · edl-co2	mini B 단자 기기
연결 단자	해당 없음	수 DB9	로거 쪽 3.5 mm 스테레오 잭	USB A - mini B
케이블 길이	해당 없음	33.02 cm	53.34 cm	91.44 cm
부착 면 / 규격	수평 · 수직 면	USB 1.1	USB 1.1, Windows XP · Vista · 7 · 8 · 10 드라이버	USB 1.1

시리즈 공통 사양

항목	사양
구성	브래킷 1종, USB 케이블 3종
SKU	7003, 9048, 8094, 9046
USB 규격	시리얼 변환과 mini B 케이블은 USB 1.1

활용 분야

고정과 연결이
필요한 현장

냉동·냉장 구역 — 벽면에 로거를 고정합니다.
장비 측정 — 장비 옆면에 로거를 부착해 측정합니다.
로거 PC 연결 — 시리얼이나 USB로 로거와 PC를 연결합니다.
실험실 장비 — 장비에 로거를 고정합니다.

선택 가이드

로거 단자별
권장 케이블

로거 단자	권장 품목	선택 이유
3.5 mm 스테레오 잭	USB to Serial - Stereo Plug (8094)	로거 쪽이 스테레오 잭이며 길이는 53.34 cm입니다.
DB9 시리얼 기기	USB to Serial Converter (9048)	수 DB9를 USB로 변환합니다.
mini B 단자 기기	USB Standard A to mini B Cable (9046)	길이는 3 ft(91.44 cm)입니다.
로거를 면에 고정할 때	Palm-sized Mounting Bracket (7003)	수평·수직 면 부착용입니다.

구성·옵션

주문 구성

구분	내용
브래킷	Palm-sized Mounting Bracket 7003
케이블	9048, 8094, 9046

브래킷·케이블과
함께 보는 로거

SpotSee 리더 스테이션 (MaxiLog · MaxiThermal2 · Small Format · microDL)
SpotSee 로거 소프트웨어 (MaxiThermal · MaxiThermal-X · -XYZ · MaxiThermal2 · MDAS-Pro)
MadgeTech WM-100 · WM-300 마운팅 스테이션

로거 단자가 스테레오 잭이면 어떤 케이블을 선택합니까?
USB to Serial - Stereo Plug(8094)입니다. 로거 쪽이 스테레오 잭인 모델에 사용합니다.
브래킷은 어떤 로거에 맞습니까?
Palm-sized(7003)는 EDL-LN2, EDL-RTD2, EDL-XYZ, 2c\temp-RH용입니다. 다른 로거는 형상이 맞는지 먼저 확인하세요.
USB A to mini B 케이블은 어떤 기기에 사용합니까?
mini B 단자가 있는 기기에 사용합니다. 길이는 3 ft(91.44 cm)입니다.
Windows 드라이버를 지원합니까?
네, 스테레오 플러그 케이블(8094)은 Windows XP, Vista, 7, 8, 10 드라이버를 지원합니다. 다른 케이블의 드라이버 지원 여부는 별도로 확인하세요.
