의약품 콜드체인 운송박스와 온도 데이터로거 선택 기준
백신을 비롯한 콜드체인 의약품은 운송 중에도 온도 데이터로거로 온도를 기록해야 합니다. 2022년 7월 17일 시행된 '생물학적 제제 등의 제조·판매관리 규칙 일부 개정령'이 수송 용기 내부의 자동온도기록장치 설치와 수송 전 과정의 온도 기록, 기록 2년 보관을 요구하기 때문입니다. 운송박스와 데이터로거는 의약품의 보관 온도 범위와 운송 시간에 맞춰 고릅니다.

콜드체인의 정의와 의약품 콜드체인의 특성
콜드체인(Cold-Chain)은 생산, 저장, 유통, 판매의 전 단계에서 제품을 정해진 저온 범위로 유지하는 공급망입니다. 단계마다 온도를 유지하는 장비와 물류 절차가 끊기지 않고 이어져야 합니다.
2020년 COVID-19 발생 이후 백신 운송이 늘면서 의약품 콜드체인에 대한 관심이 크게 높아졌습니다.
의약품 콜드체인은 식품이나 화학물질보다 온도 관리가 까다롭습니다. 분자가 크거나 구조가 복잡한 물질은 온도와 물리적 충격에 민감하게 반응하기 때문입니다. 대부분의 콜드체인 의약품은 2~8°C 냉장 보관이 필요하고, 세포치료제나 유전자치료제 중에는 냉동(-25~-10°C), 극냉동(-80°C 이하), 초저온(-150°C 이하) 보관을 요구하는 제품도 있습니다.

보관 단계의 2~8°C 냉장고와 창고는 JRI NovaSpy Digital 무선 온도 데이터로거로 연속 기록합니다. 2.4 GHz 무선으로 MySirius에 기록을 보내고 교체형 전지로 최대 6년 동작합니다.
의약품 콜드체인 운송 온도 범위
식품의약품안전처와 질병관리청(2021.05.31)이 정한 콜드체인 운송 온도 범위는 다음과 같습니다. COVID-19 백신도 종류에 따라 이 범위로 관리합니다.
| 구분 | 운송 온도 범위 |
|---|---|
| 냉장 | 2~8°C |
| 냉동 | -25~-15°C |
| 초저온 | -90~-60°C |

초저온 −90~−60°C 구간을 보관하는 설비에는 JRI Green Digital 저온·Cryo 프로브를 NovaSpy Digital에 연결합니다. Low Temperature 모델이 −90~0 °C를 측정합니다.
생물학적제제규칙 개정으로 달라진 점
기존 법령에도 온도기록장치(온도 데이터로거) 설치와 수송용기(운송박스) 지침은 있었습니다. 그러나 온도 관리 실패가 계속되자 개정 규칙은 데이터로거 검교정 항목, 수송설비 사전검증, 용기 내부 온도기록장치 설치 의무를 새로 넣었습니다.
- 수송의 모든 과정에서 온도를 기록하고, 이 기록을 2년 동안 보관·관리해야 합니다.
- 냉장·냉동 의약품의 안전·관리 기준이 강화되었습니다.
- 규칙 적용 대상 의약품은 운송 중 적정 온도를 유지하고 자동온도기록장치를 갖춰 설치해야 합니다.

수송 전 과정의 기록을 서버에 바로 쌓으려면 JRI Nova CELL 셀룰러 전송 모듈을 차량에 둡니다. NovaSpy 센서의 온도와 문 열림을 셀룰러망으로 MySirius에 보냅니다.
관련 법령은 식품의약품안전처(바이오의약품정책과)의 '생물학적 제제 등의 제조/판매 관리 규칙(약칭: 생물학적제제규칙)', 2022.01.17이며, 법령 전문은 국가법령정보센터에서 볼 수 있습니다.
검교정 항목이 들어갔으므로 데이터로거는 교정성적서를 발급받을 수 있는 제품으로 고르고, 교정 주기를 운송 계획에 넣어 두어야 합니다.

교정 주기 사이의 점검은 JRI Calib'Bath 건식 교정조로 할 수 있습니다. −20 °C ~ +100 °C 범위에서 ±0.1 °C 정확도로 프로브를 교정합니다.
온도 데이터로거 선택 기준
운송 구간마다 로거가 들어가고 매 운송마다 기록을 반복하므로 내구성이 먼저입니다. 저렴한 장치는 고장이 잦아 교체와 재검증 비용이 장기적으로 더 듭니다.
또 콜드체인 시스템은 의약품 보관 조건의 온·습도를 정해진 범위 안에서 유지했음을 증명할 수 있어야 하므로, 정확도와 신뢰성이 입증된 장치를 써야 합니다.

택배 단위 운송까지 실시간으로 보려면 JRI Liberty SPY Digital LTE-M 데이터로거를 박스에 넣습니다. 온도·습도·소포 열림을 LTE-M으로 MySirius에 직접 보냅니다.
- 운송할 의약품의 온도 범위(냉장, 냉동, 초저온)에 맞는 측정 범위와 센서 종류를 고릅니다. 드라이아이스 운송처럼 극저온 구간은 외부 프로브형이 필요합니다.
- 운송 시간과 기록 간격으로 필요한 메모리와 배터리 사용 기간을 확인합니다.
- 도착지에서 별도 소프트웨어 없이 기록을 확인해야 하면 PDF 보고서형을 고릅니다.
- 전자 기록 요건(21CFR Part11)이 있으면 대응 소프트웨어를 함께 확인합니다.
- 교정성적서 발급과 교정 주기를 확인합니다.
CoolBoxus 콜드체인 운송박스

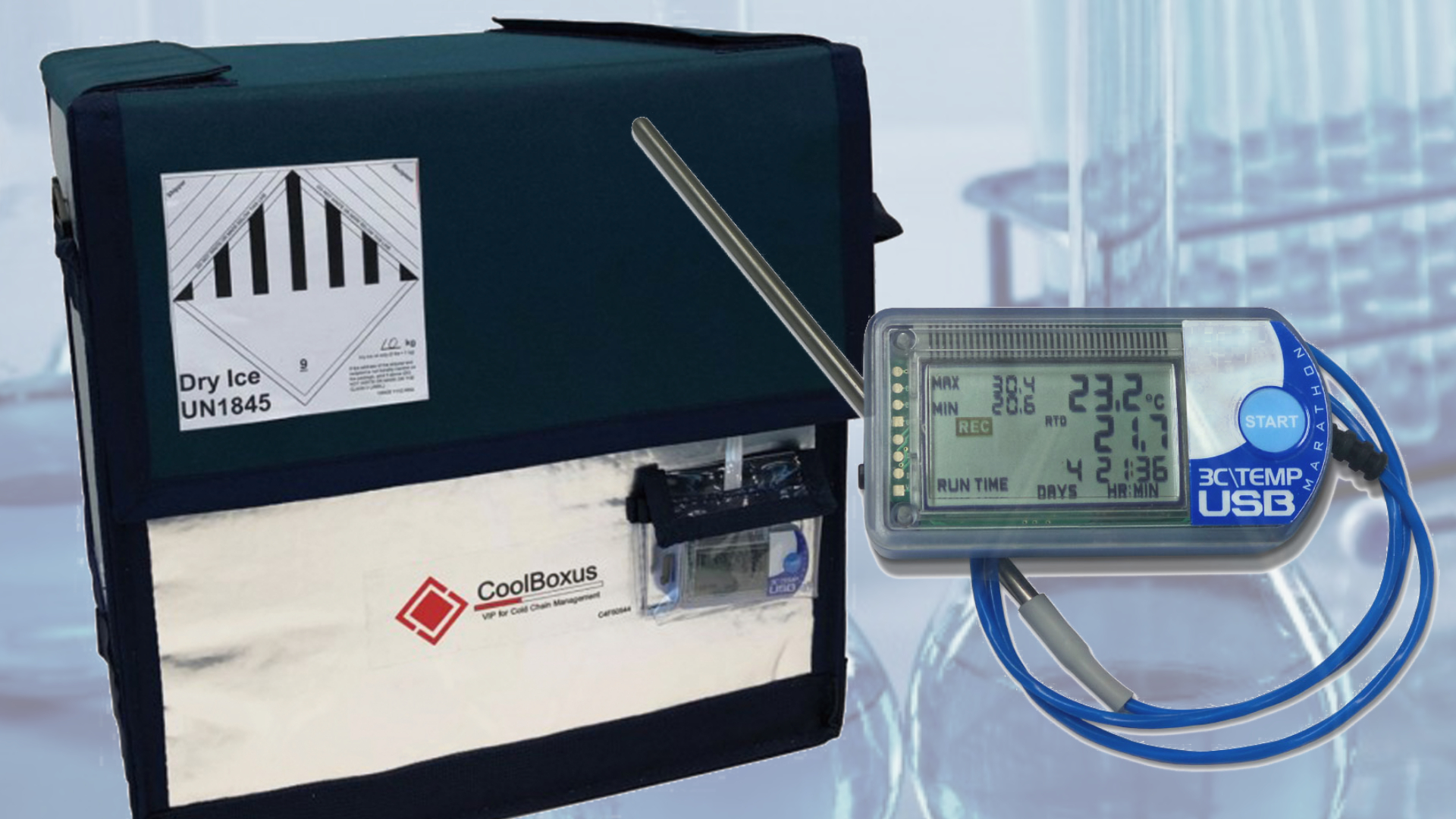

CoolBoxus Validated Shipping Boxes는 NAT의 VIP(진공 단열) 기술을 적용한 콜드체인 운송박스입니다. 박스 벽면의 VIP 소재는 기존 단열재보다 단열 효율이 10배 이상 높습니다.
임계 온도값에서 작동하는 액티브 콜드체인 운송 방식보다 온도 범위를 더 안정적으로 유지하며, 콜드체인 운송박스, 3C/temp-USB 데이터로거, MaxiThermal2 소프트웨어로 구성됩니다.
이 구성에 들어가는 로거 계열이 SpotSee 3C/TEMP-USB 다회용 LCD 온도 데이터로거입니다. -29 ~ +72 °C를 0.1 °C 단위로 기록합니다.
운송 구간별 온도 데이터로거 4종
| 모델 | 최저 측정 온도(원고 기준) | 데이터 확인 | 소프트웨어 |
|---|---|---|---|
| 3C/temp-USB(-200˚C) | -200°C(외장 RTD 프로브) | LCD에 현재·최대·최소·평균 온도 | MaxiThermal2(별매) |
| MSR86 | -100°C | 디스플레이, USB로 PDF 내려받기 | 없이 PDF 생성 |
| Tempmate-M1 | 외부센서 옵션 | 디스플레이, USB로 PDF 보고서 | Tempbase(무상) |
| micro2 | -200°C(외부 프로브, 상한 +72°C) | USB 크레들 | MaxiThermal2(21CFR Part11) |

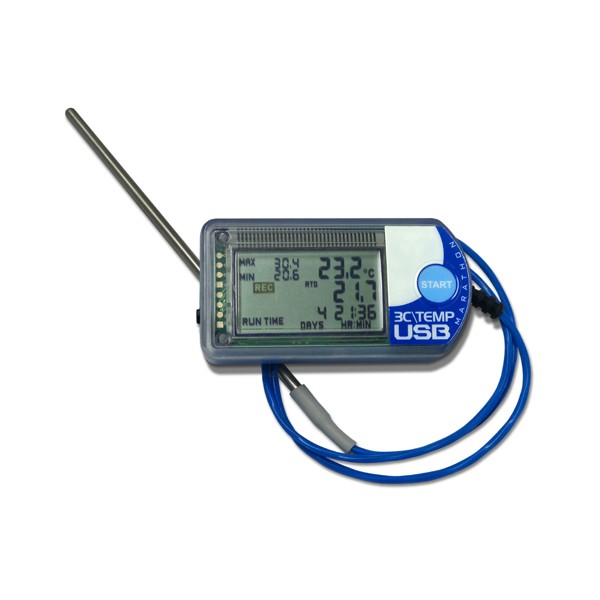

3C/temp-USB(-200˚C)(Marathon Products)는 내장 온도 센서와 외장 온도 프로브(RTD)로 구성됩니다. 스테인리스 RTD 센서를 써서 극저온에서도 정확도가 높고, 실시간 LCD 디스플레이로 현재 온도와 최대·최소·평균 온도를 바로 확인합니다.
드라이아이스나 액체질소 운송에는 SpotSee 3C/TEMP-USB(-200˚C) 극저온용 데이터로거를 씁니다. RTD 프로브로 -200 ~ +300 °C를 측정합니다.

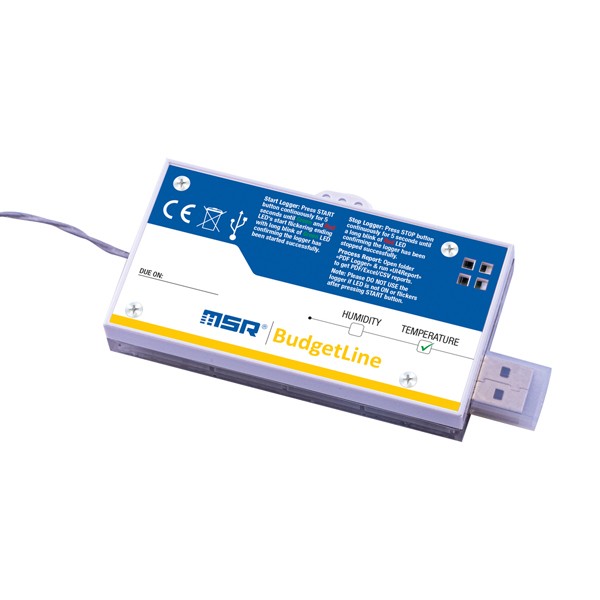

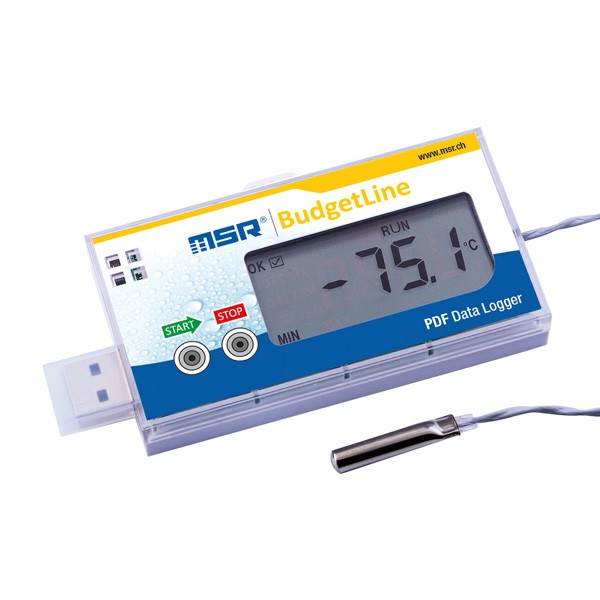

MSR86(MSR)은 -100°C까지 기록하는 초저온 PDF 데이터로거로, 여러 번 다시 쓸 수 있습니다. 디스플레이로 외부 프로브의 온도 변화를 바로 확인하고, 내장 USB 인터페이스로 측정이 끝난 데이터를 PDF로 내려받습니다. 의약품, 효소, 조직, 장기, 백신, 생물학적 제품, 샘플, 임상 시험 운송의 모니터링과 보고서 출력에 씁니다.

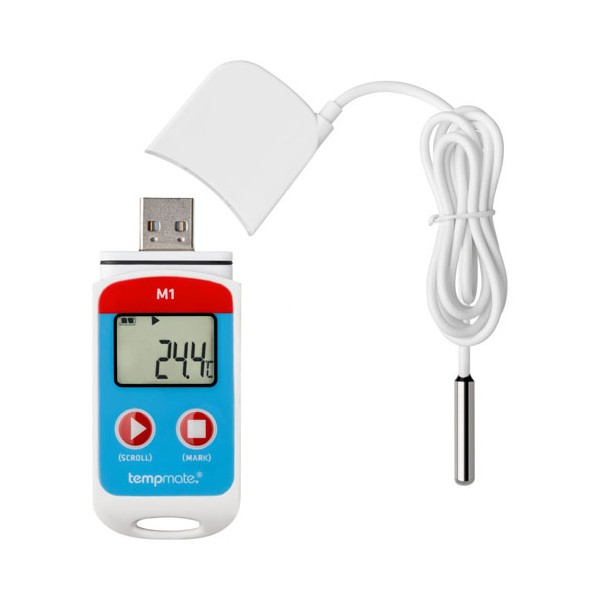

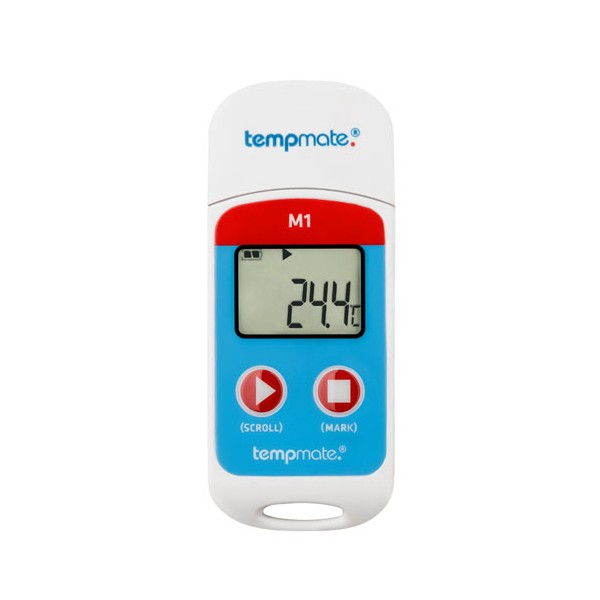

Tempmate-M1(Tempmate, 외부센서 옵션)은 온도에 민감한 화물을 모니터링하는 장치입니다. 디스플레이로 외부 프로브의 온도 변화를 확인하고, USB 포트에 꽂으면 추가 소프트웨어 없이 PDF 보고서가 생성됩니다. 장비 설정은 무상으로 제공되는 Tempbase 소프트웨어에서 합니다.

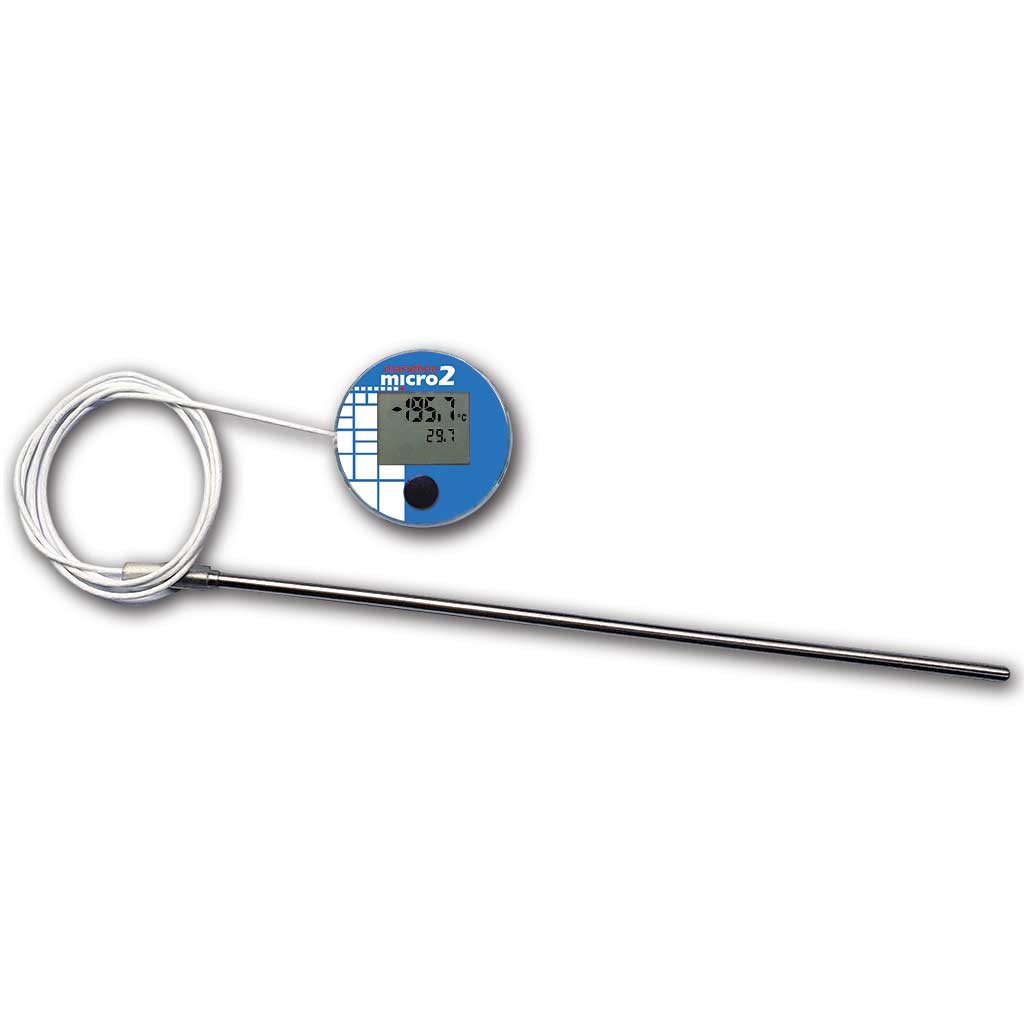

micro2(Marathon Products)는 보관과 운송에 특화된 소형 정밀 기록 장치입니다. 가볍고 작아 의약품, 백신, 인슐린, 생물의약품을 담는 냉장 박스의 좁은 공간에 맞습니다. 외부 프로브는 -200°C ~ +72°C 범위를 측정하며, USB 크레들과 MaxiThermal2 소프트웨어(21CFR Part11)와 함께 씁니다.

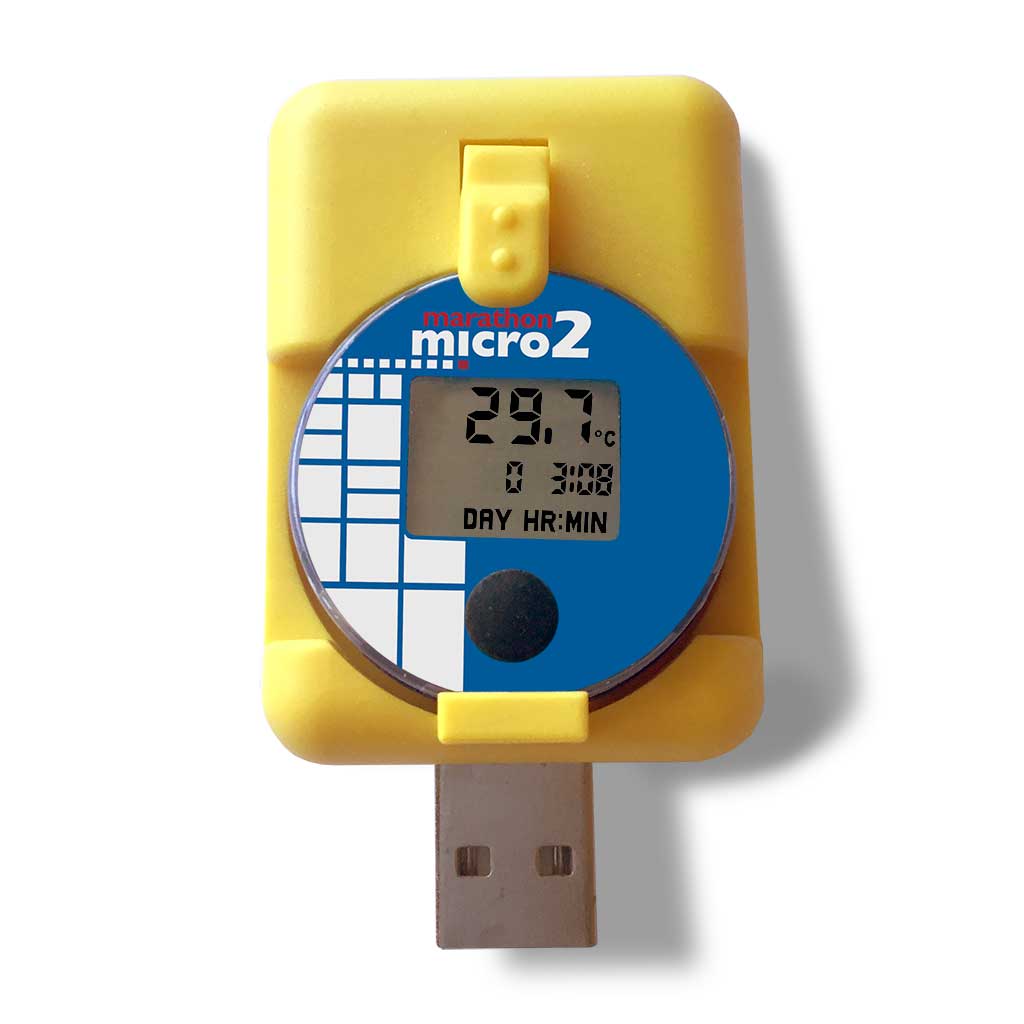

좁은 냉장 박스에는 지름 2.8 cm의 SpotSee micro2 동전형 온도 데이터로거가 들어갑니다. 0~10 °C에서 ±0.2 °C로 기록합니다.

콜드체인 운송의 시작: 석빙고에서 동결건조 혈청까지
우리 조상은 석빙고로 음식의 온도와 신선도를 유지했습니다. 냉장·냉동 기술이 산업 시설, 병원, 가정으로 보급되면서 콜드체인 산업이 발달했습니다.
의약품 운송의 초기 사례는 제2차 세계대전 때 미국이 병사들에게 보낸 동결건조 혈청입니다. 혈청을 알루미늄이나 이불솜으로 단열한 상자나 바구니에 담고, 운송 중에도 주기적으로 얼음을 채워 온도를 유지했습니다.

전원 없이 차량 온도를 종이에 남기는 방식도 있습니다. JRI Transalim 냉장 차량용 온도 기록계는 −25~+25 °C를 7일 원형 차트에 기록합니다.

관련 제품
참고 자료
- 생물학적 제제 등의 제조/판매 관리 규칙(생물학적제제규칙), 식품의약품안전처 바이오의약품정책과, 2022.01.17
- 식품의약품안전처·질병관리청 콜드체인 운송 온도 범위(2021.05.31)
- '콜드체인, 아직 시작에 불과하다', 히트뉴스, 2021.08.25
- Marathon Products
- MSR
- Tempmate
- NAT VIP 기술

반복 운송 구간에는 재사용형 JRI Verigo Pod TEMP Bluetooth 온도 로거를 쓸 수 있습니다. 40,000점 메모리와 7년 배터리를 갖췄습니다.
자주 묻는 질문
함께 볼 글
의약품 운송 온도 기록은 몇 년 보관해야 합니까?
2년입니다. 개정 생물학적제제규칙은 수송의 모든 과정에서 기록한 온도 자료를 2년 동안 보관·관리하도록 정합니다.
콜드체인 의약품의 운송 온도 범위는 몇 도입니까?
냉장 2~8°C, 냉동 -25~-15°C, 초저온 -90~-60°C입니다. 식품의약품안전처와 질병관리청(2021.05.31)이 정한 범위이며, COVID-19 백신도 종류에 따라 이 범위로 관리합니다.
개정된 생물학적제제규칙은 무엇을 의무화했습니까?
운송 중 자동온도기록장치(온도 데이터로거)의 구비와 설치입니다. 수송설비 사전검증, 용기 내부 온도기록장치 설치, 데이터로거 검교정 항목도 추가되었습니다.
초저온 백신 운송에는 어떤 데이터로거를 씁니까?
외부 프로브형 극저온 로거를 씁니다. MSR86은 -100°C까지, 3C/temp-USB와 micro2는 외부 프로브로 -200°C까지 측정합니다.
도착지에서 소프트웨어 없이 온도 기록을 확인할 수 있습니까?
PDF 데이터로거라면 확인할 수 있습니다. MSR86과 Tempmate-M1은 USB에 연결하면 PDF 보고서를 바로 내려받습니다.
