MSR86 PDF 온도 데이터로거

MSR86 PDF 온도 데이터로거

MODEL
MSR86
브랜드
MSR

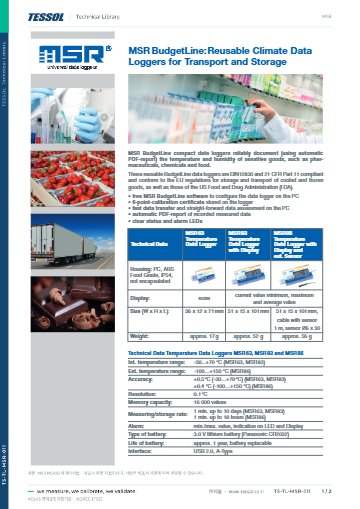

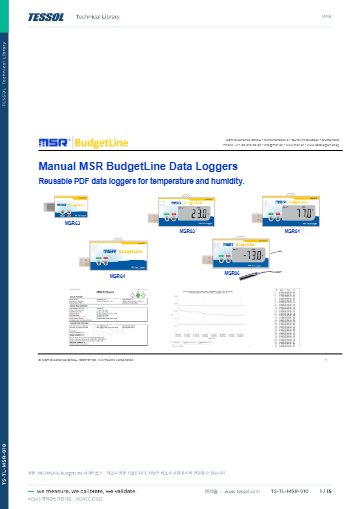

제품 자료
제품문의 구매하기

센서만 냉동고 안에 넣고
밖에서 값을 읽는 온도 로거

MSR86 BudgetLine PDF 온도 데이터로거 (외장 센서)

견적 받기

MSR 국내 정식 공급 파트너

MSR86은 약 1 m 케이블 외장 센서로 −100…+150 °C를 측정하는 BudgetLine PDF 온도 데이터로거(외장 센서형 USB 온도 로거)입니다. 센서만 초저온 냉동고나 드라이아이스 박스 안에 넣고 화면이 있는 본체는 바깥에서 읽습니다.

정확도는 전 범위에서 ±0.4 °C이고 16,000 측정값을 1분에서 18시간 간격으로 기록하며, 정지 후 USB에 꽂으면 PDF 보고서가 생성됩니다. 6점 교정 성적서를 로거에 저장한 이 모델은 (주)테솔이 국내에 공식 공급합니다.

−100…+150 °C

약 1 m 외장 센서 측정 범위

±0.4 °C

전 범위 정확도

16,000

측정값 저장 용량

1분 ~ 18시간

기록 간격 설정 범위

특징

냉동고 밖에서 읽는
외장 센서 로거

핵심 특징현장에서 달라지는 점
약 1 m 외장 센서센서 케이블만 문 패킹 틈으로 넣어 본체를 상온에 두므로 초저온에서 본체 배터리와 화면이 영향을 받지 않습니다.
초저온~고온 단일 센서초저온에서 고온 공정까지 센서 교체 없이 한 구성으로 측정합니다.
본체 화면 4가지 값현재, 최소, 최대, 평균 값을 문을 열지 않고 바깥에서 읽습니다.
화면·LED 경보상·하한 이탈이 본체 화면과 LED에 함께 나타나 순회 점검이 빨라집니다.
PDF·Excel·CSV와 MKT 통계그래프와 판독값 표, 최소·최대·평균, MKT 통계가 한 보고서에 정리됩니다.
6점 교정 성적서 내장성적서가 로거 안에 PDF로 저장되어 기록과 교정 이력이 함께 이동합니다.
MSR86 - USB 단자가 달린 PDF 온도 데이터로거 외형

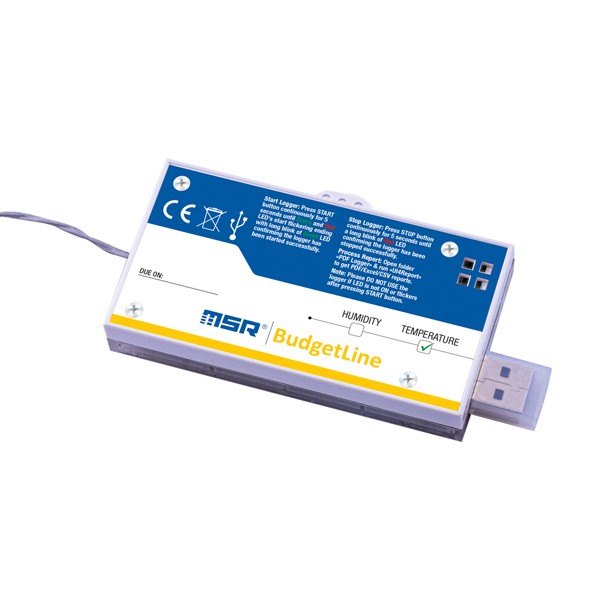

USB 단자가 달린 PDF 온도 데이터로거 외형

센서 배치

문 패킹 틈으로 넣는
케이블 설치

외장 센서는 Ø 6 × 30 mm 프로브에 약 1 m 케이블이 이어진 구조입니다. 프로브는 랙 사이나 시료 상자 근처에 고정하고 케이블은 문 패킹 틈으로 빼내며, 본체는 문 바깥에 붙여 화면을 읽습니다.

본체는 냉동고 안이나 고온 구간에 두지 마세요. 고온 공정에서는 프로브만 구간 안에 넣고 본체는 구간 밖에 둡니다.

문 패킹 사이로 빼낸 센서 케이블

센서 케이블을 문 패킹 사이로 넣고 본체는 문 바깥에 붙이면 화면으로 최소·최대 값을 읽고 기록은 PDF로 남깁니다. 드라이아이스 박스에도 같은 방식으로 센서를 넣고 본체는 상자 바깥에 둡니다.

기록 설계

기록 간격과
보고서 구성

기록 간격은 1분부터 18시간까지이며, 최대 간격이 다른 BudgetLine 모델의 10일보다 짧습니다. 16,000 측정값을 1분 간격으로 기록하면 약 11일 분량이므로 장기 감시는 간격을 늘려 사용하세요.

MSR86 - 표시창과 시작·정지 버튼, 프로브가 보이는 데이터로거

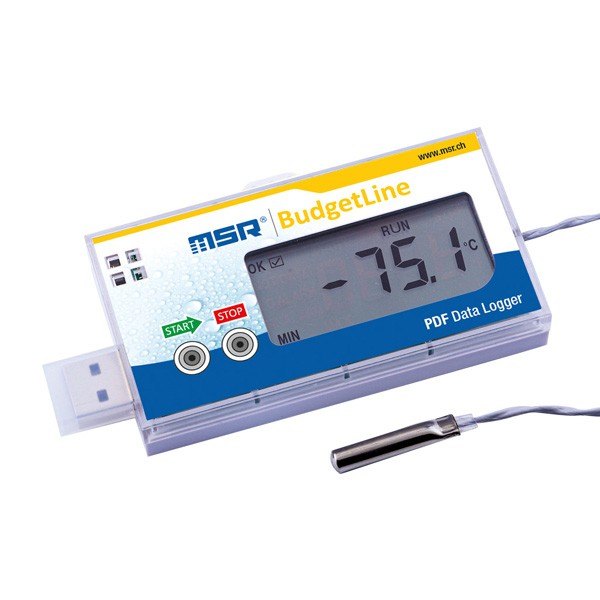

표시창과 시작·정지 버튼, 프로브가 보이는 데이터로거

사용 방법

MSR86 외장 센서 로거
UI4Report로 설정하고 기록 받기

MSR86은 PC에 꽂으면 열리는 PDF_Logger 드라이브의 UI4Report로 기록 간격(1분~18시간)과 경보 한계를 설정합니다. 정지 후 다시 꽂으면 같은 도구로 PDF·Excel·CSV 보고서를 만들고, 화면으로 기록 상태를 확인합니다.

소프트웨어·도구하는 일
PDF_Logger 드라이브UI4Report, 빠른 시작 안내서, 교정 성적서 수록
UI4Report (Configuration)기록 간격, 시작 지연, 경보 조건, 온도 단위, 시간대 설정
UI4Report (Process Report)PDF·Excel·CSV 보고서 작성, 이메일 전송
화면 표시현재값, START·RUN·STOP, OK·NOT OK, 최소·최대·평균

처음 연결하는 순서

순서할 일
1MSR86을 Windows 10 PC의 USB 포트에 꽂아 PDF_Logger 드라이브를 여세요.
2UI4Report의 Configuration 창에서 기록 간격과 경보 한계를 입력하고 Configure를 누릅니다.
3외장 센서를 냉동고나 드라이아이스 상자 안에 넣고, 본체의 START를 5초 눌러 RUN 표시를 확인하세요.
4측정을 마치면 STOP을 5초 눌러 화면에 STOP이 표시되는지 확인합니다.
5PC에 다시 꽂고 두 LED가 켜진 채 멈추면 UI4Report에서 Process Report로 보고서를 만드세요.

보고서는 기본으로 C:\Users\{User}\Documents\UI4Report\data 폴더에 저장됩니다. 다른 폴더에 두려면 Choose your location을 선택하세요.

사양

외장 센서 로거
전체 사양

항목사양
센서·범위외장 온도 센서 (약 1 m 케이블, Ø 6 × 30 mm), −100…+150 °C
정확도·분해능±0.4 °C (−100…+150 °C) · 0.1 °C
메모리·기록 간격16,000 측정값 · 1분 ~ 18시간
화면·경보현재 · 최소 · 최대 · 평균 표시 · 상 · 하한 경보를 LED와 화면에 표시
크기·무게51 × 15 × 101 mm, 약 56 g
PDF 보고서USB에 꽂으면 'PDF_Logger' 드라이브로 열리고, 저장된 UI4Report 도구로 정지 후 PDF · Excel · CSV 보고서 생성 (이메일 전송 선택) · 2021년 10월 1일 이후 출고품은 PC 설치 불필요 · Windows 10
보고서 구성그래프 · 판독값 표 · 최소 · 최대 · 평균 · MKT 통계
배터리3.0 V 리튬 CR2032, 교체형, 약 1년
인터페이스USB 2.0 Type-A (PC에 바로 꽂음)
하우징PC · ABS 식품 등급, IP54 (일체 몰딩 아님)
교정6점 교정 성적서를 로거에 PDF로 저장
구성 소프트웨어무료 MSR BudgetLine (PC에서 로거 구성)
규정DIN 12830(EN 12830) 요건에 맞춘 로거 · 21 CFR Part 11 요건 대응 기능

활용 분야

초저온에서 고온까지
외장 센서 현장

  • 초저온 냉동고 — 센서만 안에 넣고 본체는 문 바깥에서 읽습니다.
  • 드라이아이스 박스 — 운송 중 온도 변화를 PDF 보고서로 남깁니다.
  • 공정 온도 점검 — 오븐, 오토클레이브, 살균기의 온도를 외장 프로브로 기록합니다.
  • 고온 공정 — 프로브만 고온 구간에 넣고 본체는 구간 밖에 둡니다.

선택 가이드

MSR86과 비교하는
BudgetLine 모델

이럴 때 (현장 조건·용량·규격)권장 모델선택 이유
온도만 기록하고 가장 작고 가벼운 본체가 필요할 때MSR63화면이 없는 소형 본체로 약 17 g입니다.
온도와 습도를 화면 없이 한 번에 기록할 때MSR64온도와 습도를 채널당 16,000 측정값으로 저장합니다.
도착 직후 온도의 현재·최소·최대·평균을 화면으로 볼 때MSR83화면을 갖춘 본체에 16,000 측정값을 저장합니다.
온습도를 화면으로 점검할 때MSR84MSR64와 같은 센서에 4가지 값 화면을 더했습니다.
냉동고 안 온도를 본체 밖에서 읽을 때MSR861 m 외장 센서와 화면을 갖춘 본체로 초저온부터 고온까지 측정합니다.
드라이아이스 구간을 케이블 없이 기록할 때MSR85PT1000 센서를 내장한 IP67 하우징으로 초저온 구간에 대응합니다.

구성·옵션

기본 구성과
USB 저장 내용

구분내용비고
구성품BudgetLine PDF 로거 본체, 외장 센서 (약 1 m 케이블)기본 포함
USB 저장 내용UI4Report 도구, 빠른 시작 안내서, 교정 성적서로거 안에 저장
옵션교체용 CR2032 배터리소모품
품번MSR86상품 코드 1641800042
