도착 화물의 온도 이탈을
PC 없이 화면으로 보는 로거

MSR83 BudgetLine PDF 온도 데이터로거

견적 받기

MSR 국내 정식 공급 파트너

MSR83은 현재·최소·최대·평균 온도를 화면에 표시하는 BudgetLine PDF 온도 데이터로거(디스플레이형 USB 온도 로거)로, −30…+70 °C를 16,000 측정값까지 기록하고 정지 후 USB에 꽂으면 PDF 보고서를 생성합니다.

도착한 화물의 온도 이탈 여부를 PC 없이 화면에서 먼저 판단하고, 전체 이력은 PDF 보고서로 따로 받는 방식이어서 검수 대기 시간이 줄어듭니다. 정확도 ±0.5 °C에 CR2032 교체형 배터리로 약 1년 운용하는 이 로거는 (주)테솔이 국내에 공식 공급합니다.

4가지 값

현재·최소·최대·평균 표시

−30…+70 °C

내장 온도 센서 범위

16,000

측정값 저장 용량

약 52 g

51 × 15 × 101 mm 본체

특징

화면으로 먼저 걸러내는
검수용 로거

핵심 특징현장에서 달라지는 점
현재·최소·최대·평균 표시운송 중 가장 높았던 온도와 낮았던 온도를 그 자리에서 읽어 이탈 화물을 먼저 분류합니다.
화면과 LED 경보상·하한 경보가 화면과 LED에 함께 표시되어 멀리서도 이상 로거를 구분합니다.
PDF·Excel·CSV 보고서정지 후 USB에 꽂으면 전체 기록이 보고서로 정리되어 검수 기록에 첨부됩니다.
1분 ~ 10일 기록 간격단거리 배송부터 장기 보관까지 간격 설정으로 대응합니다.
6점 교정 성적서 내장검수 단계에서 교정 이력을 같은 로거에서 확인합니다.
IP54 식품 등급 하우징PC · ABS 하우징으로 일반 물류 환경의 먼지와 물 튐에 대응합니다.

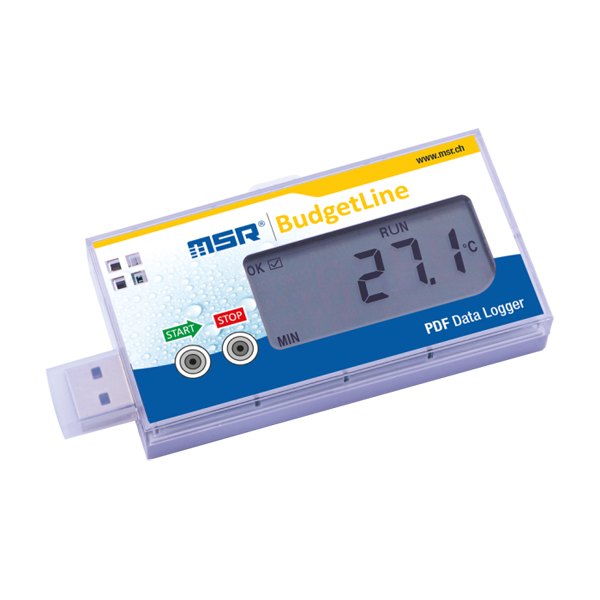

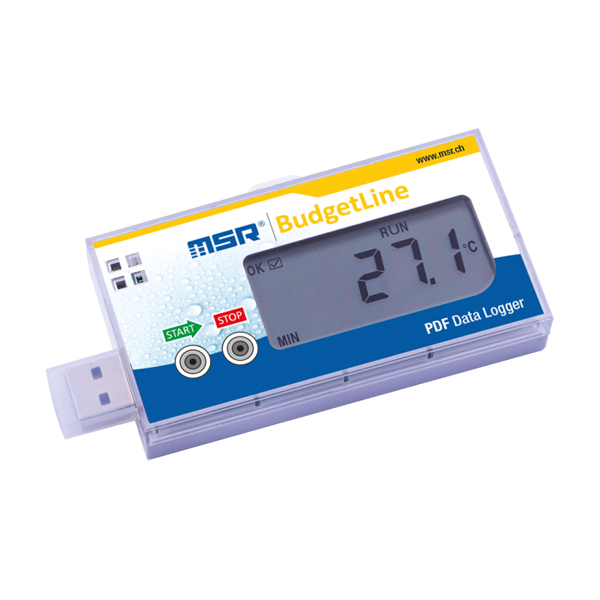

MSR83 - 표시창에 온도가 나타난 USB형 로거 전면
표시창에 온도가 나타난 USB형 로거 전면

도착 검수

화면 값으로 하는
1차 판정

화물이 도착하면 먼저 로거 화면의 최소·최대 값을 설정 한계와 비교해 1차 판정합니다. 이탈이 의심되는 건만 PC에 연결해 전체 이력과 PDF를 확인하면 검수 시간이 건마다 길어지지 않습니다.

평균 값은 전체 운송 구간의 열 부하를 가늠하는 지표이고, 정확도는 −30…+70 °C 전 범위에서 ±0.5 °C입니다.

정지 후 보고서 발급

PDF_Logger 드라이브에 저장된 UI4Report 도구가 PDF, Excel, CSV 보고서를 만들며 이메일 전송 설정도 선택합니다. 2021년 10월 1일 이후 출고품은 PC에 별도 프로그램을 설치하지 않습니다.

사용 방법

MSR83 디스플레이 로거
화면 확인과 보고서 작성 순서

MSR83은 PC에 꽂으면 열리는 PDF_Logger 드라이브의 UI4Report로 설정하고, 정지 후 같은 도구로 PDF·Excel·CSV 보고서를 만듭니다. 기록 중에는 화면에 START, RUN, STOP 상태와 경보 결과가 표시됩니다.

소프트웨어·도구하는 일
UI4Report기록 간격, 시작 지연, 경보 한계·종류 설정과 보고서 작성
화면 표시현재값, START·RUN·STOP 상태, OK·NOT OK 경보, Lo VOLT 표시
START 버튼 (기록·정지 중)최소·최대·평균 값 확인
교정 성적서PDF_Logger 드라이브에 저장

처음 연결하는 순서

순서할 일
1MSR83을 Windows 10 PC의 USB 포트에 꽂아 PDF_Logger 드라이브를 여세요.
2UI4Report의 Configuration 창에서 기록 간격과 경보 한계를 입력하고 Configure를 누릅니다.
3로거를 뽑고 START를 5초 누르면 시작 지연 동안 START, 기록이 시작되면 RUN이 표시됩니다.
4화물이 도착하면 START를 한 번 눌러 최소·최대·평균 값과 OK·NOT OK 표시를 확인하세요.
5STOP을 5초 눌러 정지한 뒤 PC에 꽂고 UI4Report에서 Process Report로 보고서를 만듭니다.

화면에 Lo VOLT가 표시되면 뒷면 나사 4개를 풀고 CR2032 배터리를 교체하세요. 로거가 반응하지 않으면 START와 STOP을 함께 약 10초 누르면 재설정됩니다.

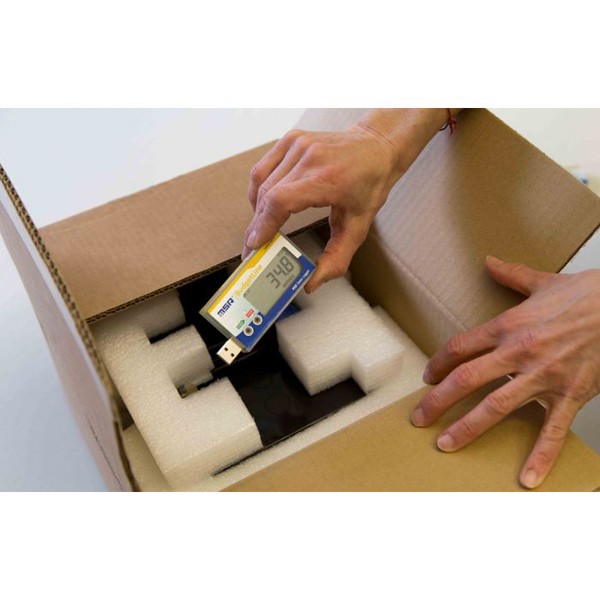

MSR83 - 운송 상자 안 완충재 사이에 로거를 넣는 모습
운송 상자 안 완충재 사이에 로거를 넣는 모습

사양

디스플레이와
PDF 보고서 사양

항목사양
센서·범위내장 온도, −30…+70 °C
정확도·분해능±0.5 °C (−30…+70 °C) · 0.1 °C
메모리·기록 간격16,000 측정값 · 1분 ~ 10일
화면·경보현재 · 최소 · 최대 · 평균 표시 · 상 · 하한 경보를 LED와 화면에 표시
크기·무게51 × 15 × 101 mm, 약 52 g
PDF 보고서USB에 꽂으면 'PDF_Logger' 드라이브로 열리고, 저장된 UI4Report 도구로 정지 후 PDF · Excel · CSV 보고서 생성 (이메일 전송 선택) · 2021년 10월 1일 이후 출고품은 PC 설치 불필요 · Windows 10
배터리3.0 V 리튬 CR2032, 교체형, 약 1년
인터페이스USB 2.0 Type-A (PC에 바로 꽂음)
하우징PC · ABS 식품 등급, IP54 (일체 몰딩 아님)
교정6점 교정 성적서를 로거에 PDF로 저장
구성 소프트웨어무료 MSR BudgetLine (PC에서 로거 구성)
데이터 분석무료 TLogExplorer 소프트웨어
규정DIN 12830(EN 12830) 요건에 맞춘 로거 · 21 CFR Part 11 요건 대응 기능

활용 분야

검수와 점검이 필요한
보관·운송 현장

  • 의약품·화학 물질·식품 — 온도에 민감한 제품의 운송 이력을 화면과 PDF로 함께 남깁니다.
  • 보관 창고 — 순회 점검 때 화면에서 최소·최대 온도를 바로 확인합니다.
  • 운송 차량 적재 구역 — 적재 구역의 온도 이력을 PDF로 보관합니다.
  • 입고 검수 — 도착 직후 온도를 확인하고 교정 성적서와 품질 기록을 함께 보관합니다.

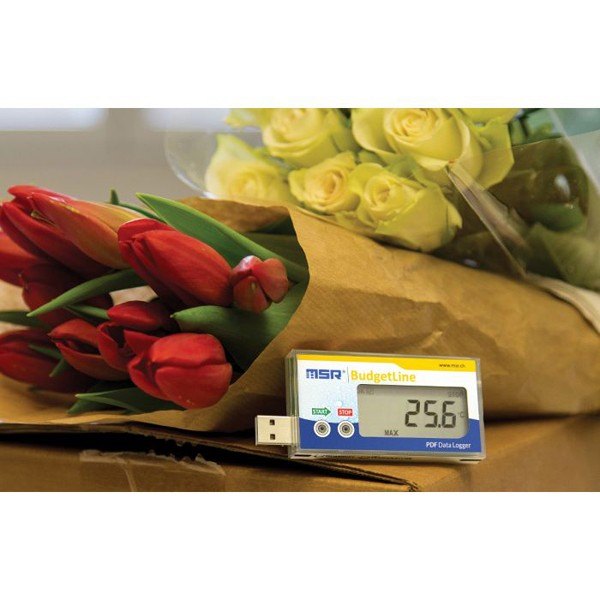

MSR83 - 꽃다발 포장 옆에 로거를 넣어 둔 모습
꽃다발 포장 옆에 로거를 넣어 둔 모습

선택 가이드

MSR83과 비교하는
BudgetLine 모델

이럴 때 (현장 조건·용량·규격)권장 모델선택 이유
온도만 기록하고 가장 작고 가벼운 본체가 필요할 때MSR63화면이 없는 소형 본체로 약 17 g입니다.
온도와 습도를 화면 없이 한 번에 기록할 때MSR64온도와 습도를 채널당 16,000 측정값으로 저장합니다.
도착 직후 온도의 현재·최소·최대·평균을 화면으로 볼 때MSR83화면을 갖춘 본체에 16,000 측정값을 저장합니다.
온습도를 화면으로 점검할 때MSR84MSR64와 같은 센서에 4가지 값 화면을 더했습니다.
냉동고 안 온도를 본체 밖에서 읽을 때MSR861 m 외장 센서와 화면을 갖춘 본체로 초저온부터 고온까지 측정합니다.
드라이아이스 구간을 케이블 없이 기록할 때MSR85PT1000 센서를 내장한 IP67 하우징으로 초저온 구간에 대응합니다.

구성·옵션

로거 구성과
PDF 보고서 도구

구성품옵션구분품번
로거 본체 (디스플레이)현재·최소·최대·평균 화면, 16,000 측정값본체MSR83
교정 성적서6점, 로거 안에 PDF 저장기본 포함—
구성·분석 소프트웨어무료 MSR BudgetLine · TLogExplorer소프트웨어—
배터리3.0 V 리튬 CR2032, 교체형소모품CR2032

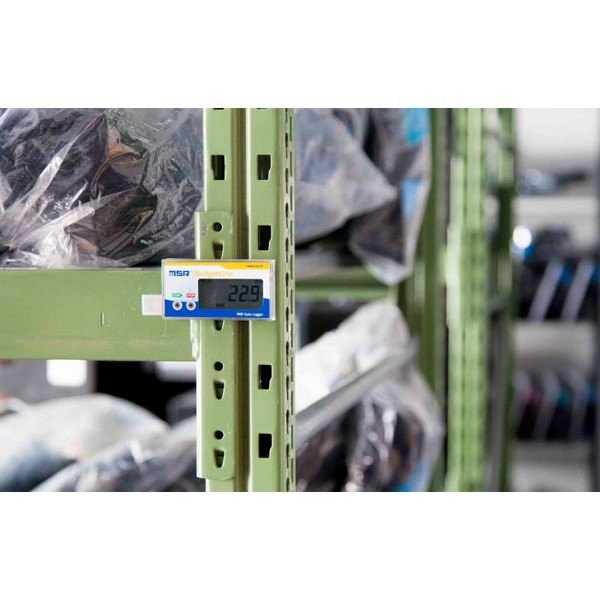

MSR83 - 창고 선반에 로거를 부착해 둔 모습
창고 선반에 로거를 부착해 둔 모습
