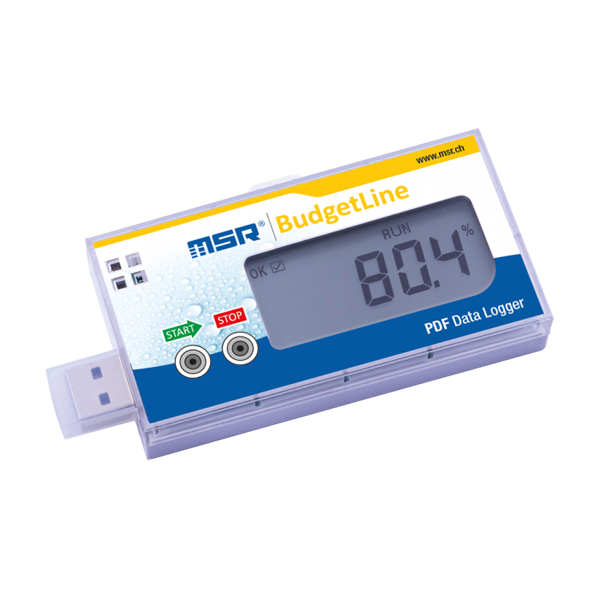

MSR84 PDF 온습도 데이터로거

MSR84 PDF 온습도 데이터로거

MODEL
MSR84
브랜드
MSR
제품 자료
제품문의 구매하기

온습도 점검은 화면으로 하고
이력은 PDF로 받는 로거

MSR84 BudgetLine PDF 온습도 데이터로거

견적 받기

MSR 국내 정식 공급 파트너

MSR84는 온도와 습도의 현재·최소·최대·평균을 화면에 표시하는 BudgetLine PDF 온습도 데이터로거(디스플레이형 USB 온습도 로거)입니다. 32,000 측정값을 기록하며 PC에 꽂으면 두 채널의 PDF 보고서를 생성합니다.

온도 ±0.5 °C와 습도 ±3 % RH를 같은 본체에서 기록하고 점검 때는 화면으로 값을 읽으므로, 순회 점검과 사후 보고서 확인을 한 장치로 처리합니다. 6점 교정 성적서까지 로거에 저장된 MSR84는 (주)테솔이 국내에 공식 공급합니다.

T + RH

온도·습도 화면 표시

32,000

측정값 (채널당 16,000)

1분 ~ 10일

기록 간격 설정 범위

IP54

PC · ABS 식품 등급 하우징

특징

화면으로 읽는
온습도 점검 로거

핵심 특징현장에서 달라지는 점
온도·습도 4가지 값 표시현재, 최소, 최대, 평균을 두 채널 모두 화면에서 읽어 점검 때 PC가 필요하지 않습니다.
채널당 16,000 측정값온도와 습도가 각자의 메모리를 사용하므로 한 항목이 다른 항목의 기록 기간을 줄이지 않습니다.
화면·LED 경보상·하한 이탈을 화면과 LED로 알려 순회 중 이상 지점을 곧바로 찾습니다.
PDF·Excel·CSV와 이메일 설정보고서 형식을 고르고 이메일 전송까지 설정해 담당자 보고 단계를 줄입니다.
로거 내 사용 설명서사용 설명서가 로거 안에 저장되어 있어 현장에서 별도 자료를 찾을 필요가 없습니다.
6점 교정 성적서 내장기록과 교정 이력이 한 장치에 함께 보관됩니다.

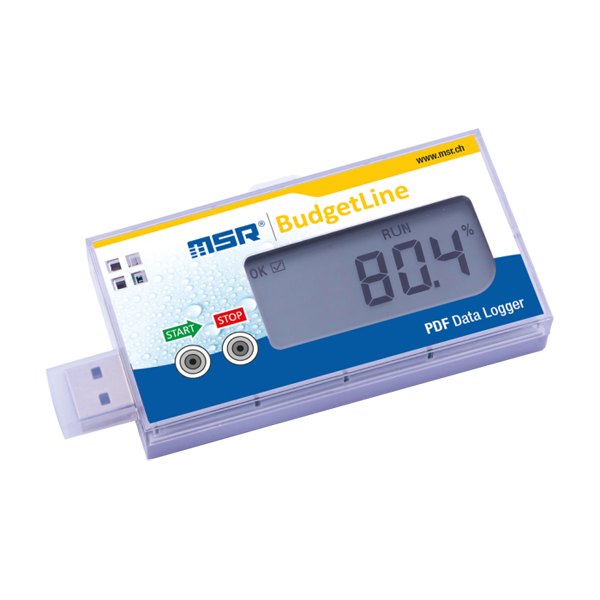

MSR84 - 표시창에 습도가 나타난 USB형 로거 전면
표시창에 습도가 나타난 USB형 로거 전면

설치 점검

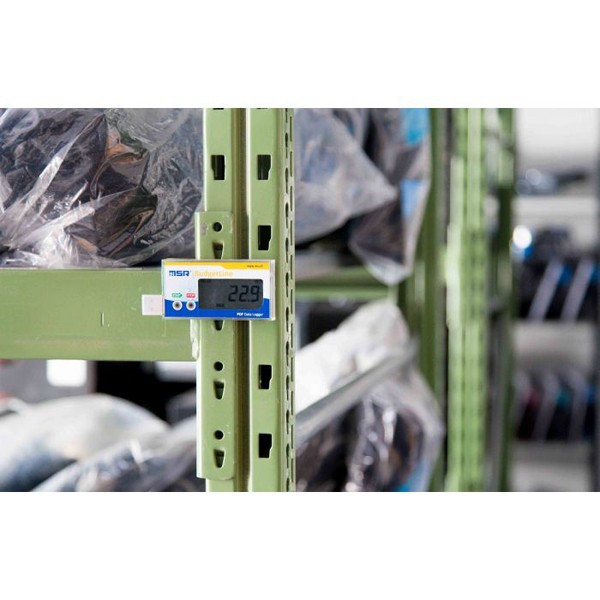

창고 순회 점검에
맞춘 설치 방법

MSR84는 기둥이나 선반 단에 부착해 두고, 순회 때 화면의 최소·최대 값을 읽은 뒤 이상이 있는 지점만 PC에 연결해 이력을 확인하는 방식에 맞습니다. 습도 정확도는 ±3 % RH, 범위는 0…98 % RH이므로 결로 직전 구간의 판정 한계는 여유를 두고 설정하세요.

배터리는 CR2032이며 약 1년 사용합니다. 하우징은 IP54이므로 물이 고이는 바닥이나 침수 가능 구역을 피해 설치하세요.

온습도 화면 구성

화면에는 온도와 습도의 현재, 최소, 최대, 평균 값이 표시되고 경보는 화면과 LED에 함께 나타납니다. 기록은 PC에 꽂아 PDF로 남기며, 화면에 표시되는 값과 보고서 수치는 같은 측정값입니다.

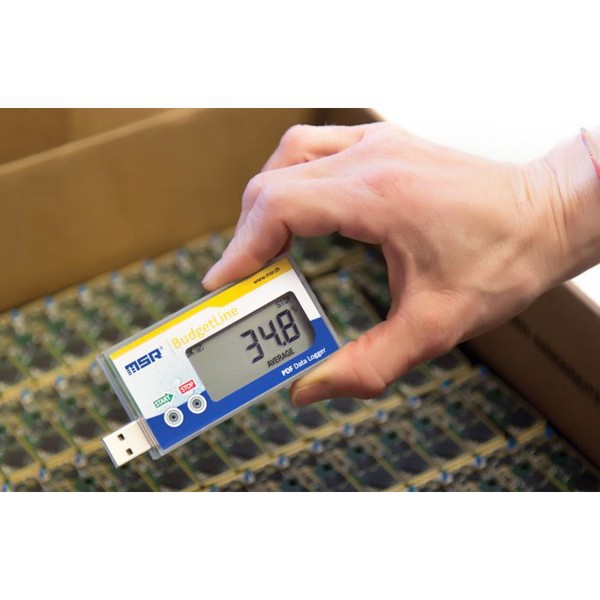

MSR84 - 손으로 운송 상자 속 로거를 확인하는 모습
손으로 운송 상자 속 로거를 확인하는 모습

사용 방법

MSR84 온습도 디스플레이 로거
설정과 순회 점검 방법

MSR84는 PDF_Logger 드라이브에 들어 있는 UI4Report로 온도·습도 기록 조건을 설정하고, 정지 후 두 채널의 보고서를 PDF·Excel·CSV로 만듭니다. 화면에는 기록 상태와 경보 결과, 최소·최대·평균 값이 표시됩니다.

소프트웨어·도구하는 일
UI4Report기록 간격, 경보 한계·지연, 시간대, 비밀번호 설정
화면과 START 버튼현재값과 최소·최대·평균 값, OK·NOT OK 경보 확인
Process Report보고서를 기본 위치나 지정 폴더에 저장, 이메일 전송
교정 성적서PDF_Logger 드라이브에 저장

처음 연결하는 순서

순서할 일
1MSR84를 Windows 10 PC의 USB 포트에 꽂으면 10초 뒤 기록이 멈추고 PDF_Logger 드라이브가 열립니다.
2UI4Report에서 온도·습도 경보 한계와 기록 간격을 입력하고 Configure를 누르세요.
3설치 위치에 로거를 두고 START를 5초 눌러 RUN 표시를 확인합니다.
4순회 때는 START를 한 번 눌러 최소·최대·평균 값과 경보 상태를 읽으세요.
5이상이 있는 지점의 로거는 STOP을 5초 눌러 정지한 뒤 PC에 꽂아 UI4Report로 보고서를 만듭니다.

UI4Report에서 장치 비밀번호를 설정할 수 있으므로, 여러 사람이 다루는 현장에서는 설정이 바뀌지 않도록 비밀번호를 걸어 두세요.

MSR84 - PDF 보고서에 온도와 습도 변화 그래프가 나타난 화면
PDF 보고서에 온도와 습도 변화 그래프가 나타난 화면

사양

온습도 화면형 로거
전체 사양

항목사양
센서·범위내장 온도 −30…+70 °C · 내장 습도 0…98 % RH (−30…+70 °C)
정확도·분해능온도 ±0.5 °C (−30…+70 °C) · 습도 ±3 % RH · 분해능 0.1 °C
메모리·기록 간격32,000 측정값 (채널당 16,000) · 1분 ~ 10일
화면·경보현재 · 최소 · 최대 · 평균 표시 · 상 · 하한 경보를 LED와 화면에 표시
크기·무게51 × 15 × 101 mm, 약 52 g
PDF 보고서USB에 꽂으면 'PDF_Logger' 드라이브로 열리고, 저장된 UI4Report 도구로 정지 후 PDF · Excel · CSV 보고서 생성 (이메일 전송 선택) · 2021년 10월 1일 이후 출고품은 PC 설치 불필요 · Windows 10
배터리3.0 V 리튬 CR2032, 교체형, 약 1년
인터페이스USB 2.0 Type-A (PC에 바로 꽂음)
하우징PC · ABS 식품 등급, IP54 (일체 몰딩 아님)
교정6점 교정 성적서를 로거에 PDF로 저장
구성 소프트웨어무료 MSR BudgetLine (PC에서 로거 구성)
데이터 분석무료 TLogExplorer 소프트웨어
문서사용 설명서를 로거에 저장

활용 분야

순회 점검과
습도 민감 화물

  • 보관 창고 — 선반과 통로의 온습도 최소·최대 값을 순회 점검 때 확인합니다.
  • 운송 차량 — 적재 구역의 온습도를 화면으로 읽고 도착 후 보고서를 보관합니다.
  • 의약품·화학 물질·식품 — 보관 기록을 PDF로 남깁니다.
  • 습도에 민감한 화물 — 온습도 이탈 시점을 같은 시간축에서 확인합니다.

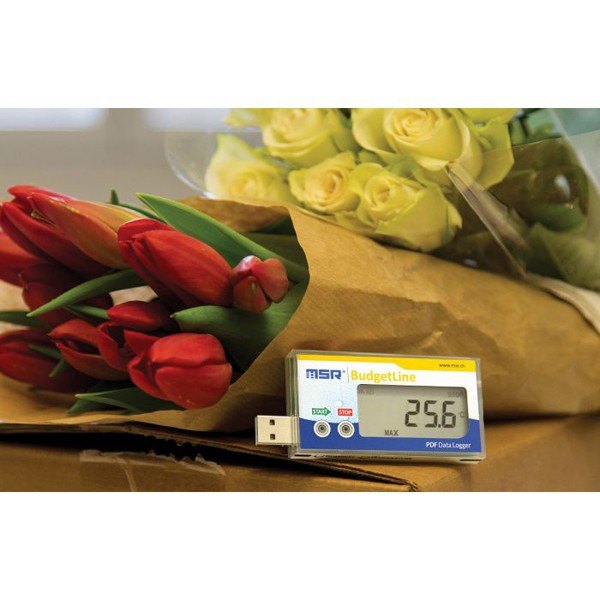

MSR84 - 꽃다발 포장 옆에 로거를 넣어 둔 모습
꽃다발 포장 옆에 로거를 넣어 둔 모습

선택 가이드

MSR84와 비교하는
BudgetLine 로거

이럴 때 (현장 조건·용량·규격)권장 모델선택 이유
온도만 기록하고 가장 작고 가벼운 본체가 필요할 때MSR63화면이 없는 소형 본체로 약 17 g입니다.
온도와 습도를 화면 없이 한 번에 기록할 때MSR64온도와 습도를 채널당 16,000 측정값으로 저장합니다.
도착 직후 온도의 현재·최소·최대·평균을 화면으로 볼 때MSR83화면을 갖춘 본체에 16,000 측정값을 저장합니다.
온습도를 화면으로 점검할 때MSR84MSR64와 같은 센서에 4가지 값 화면을 더했습니다.
냉동고 안 온도를 본체 밖에서 읽을 때MSR861 m 외장 센서와 화면을 갖춘 본체로 초저온부터 고온까지 측정합니다.
드라이아이스 구간을 케이블 없이 기록할 때MSR85PT1000 센서를 내장한 IP67 하우징으로 초저온 구간에 대응합니다.

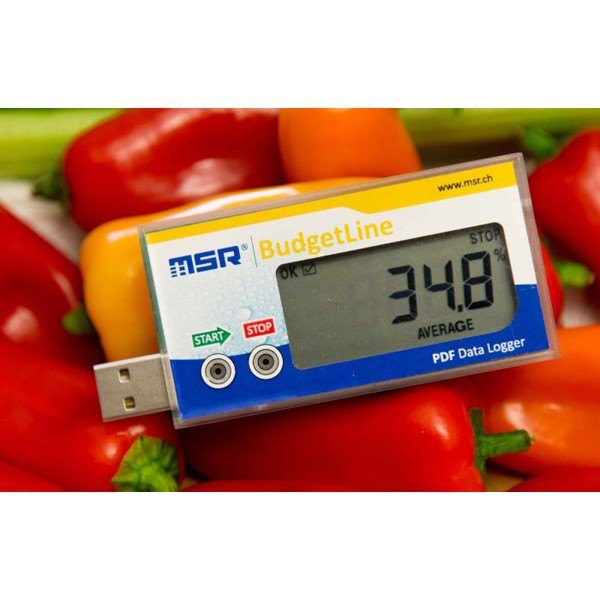

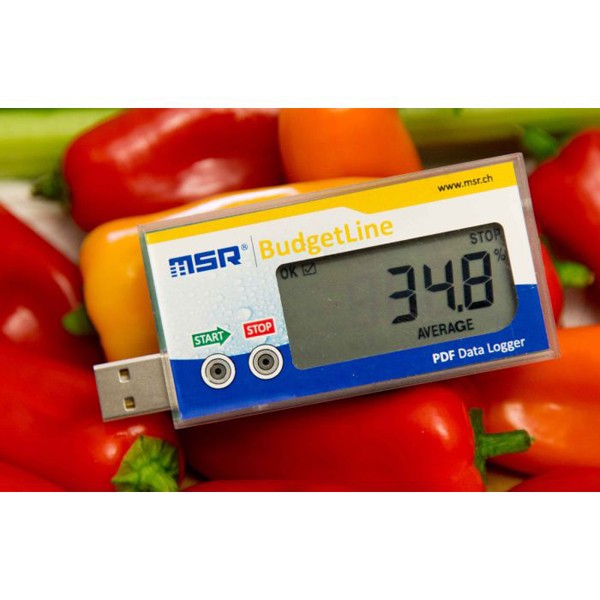

MSR84 - 채소 옆에 놓아 보관 환경을 기록하는 로거 모습
채소 옆에 놓아 보관 환경을 기록하는 로거 모습

구성·옵션

기본 구성과
보고서 소프트웨어

구성품옵션구분품번
로거 본체 (온습도 디스플레이)온도·습도 4가지 값 화면본체MSR84
교정 성적서6점, 로거 안에 PDF 저장기본 포함—
구성·분석 소프트웨어무료 MSR BudgetLine · TLogExplorer소프트웨어—
사용 설명서로거 안에 저장기본 포함—

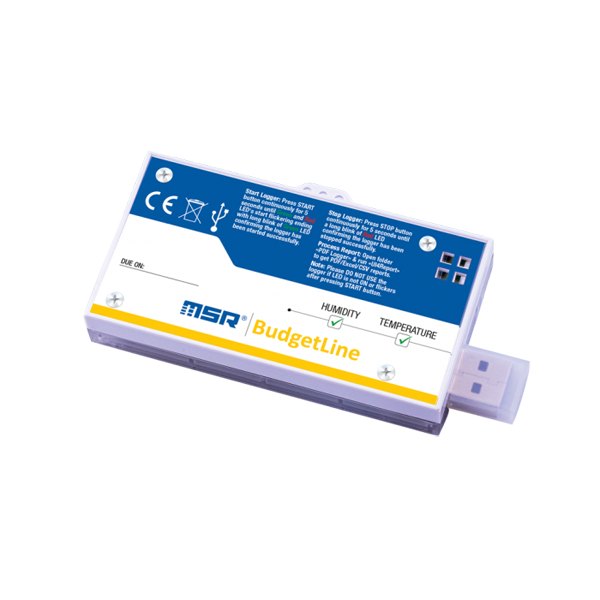

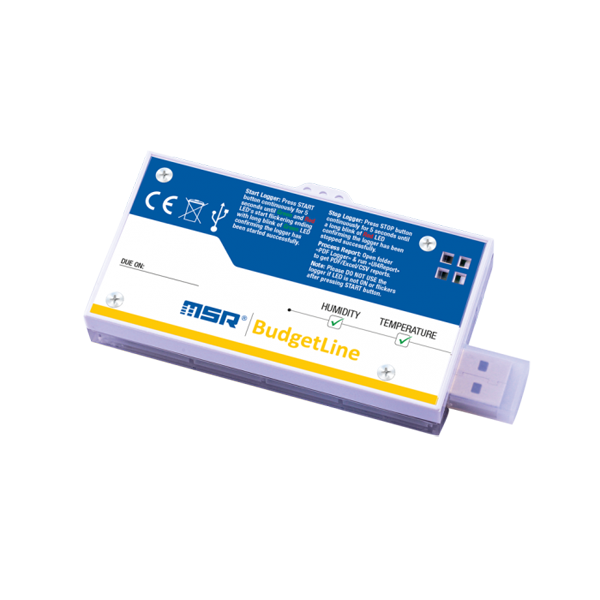

MSR84 - 온습도 표기 라벨과 USB 단자가 보이는 로거 뒷면
온습도 표기 라벨과 USB 단자가 보이는 로거 뒷면
