MSR64 PDF 온습도 데이터로거

MSR64 PDF 온습도 데이터로거

MODEL
MSR64
브랜드
MSR

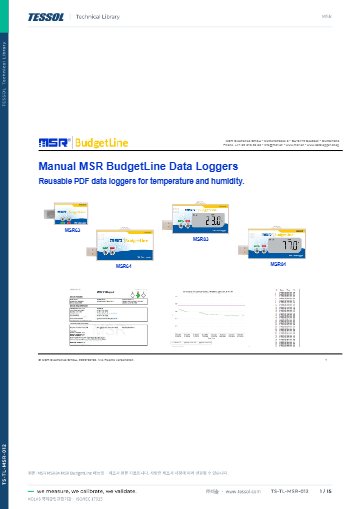

제품 자료
제품문의 구매하기

온도와 습도 변화를
PDF 하나로 보는 온습도 로거

MSR64 BudgetLine PDF 온습도 데이터로거

견적 받기

MSR 국내 정식 공급 파트너

MSR64는 온도 −30…+70 °C와 습도 0…98 % RH를 함께 기록하는 BudgetLine PDF 온습도 데이터로거(USB 온습도 로거)입니다. 화면 없는 51 × 15 × 101 mm 본체를 PC에 꽂으면 두 채널의 그래프가 PDF 보고서 하나에 담깁니다.

온도 ±0.5 °C와 습도 ±3 % RH를 채널당 16,000 측정값, 합계 32,000 측정값으로 저장하므로 온도만 기록하는 로거로는 알 수 없는 습도 변화까지 같은 시간축에서 확인합니다. CR2032 교체형 배터리로 약 1년 운용하는 이 로거는 (주)테솔이 국내에 공식 공급합니다.

−30…+70 °C

내장 온도 센서 범위

0…98 % RH

내장 습도 센서 범위

32,000

측정값 (채널당 16,000)

약 1년

CR2032 교체형 배터리

특징

두 채널을 함께 담는
화면 없는 로거

핵심 특징현장에서 달라지는 점
온도·습도 동시 기록두 센서 값이 같은 기록과 PDF에 담겨 습도 이탈이 온도 변화와 겹친 시점을 바로 대조합니다.
습도 0…98 % RH결로 직전의 높은 습도 구간까지 기록하므로 습기에 약한 부품의 운송 조건을 점검합니다.
채널당 16,000 측정값온도와 습도가 각각 독립된 메모리를 사용하므로 한 채널이 다른 채널의 기록 용량을 잠식하지 않습니다.
상·하한 경보 LED설정 한계를 벗어난 로거를 PC 없이 불빛으로 구분합니다.
PDF·Excel·CSV와 이메일 전송 설정수신 담당자가 사용하는 문서 형식으로 보고서를 고르고 이메일 전송으로 전달 단계를 줄입니다.
6점 교정 성적서 내장성적서가 로거 안에 PDF로 저장되어 기록과 교정 이력이 한 장치에 함께 보관됩니다.

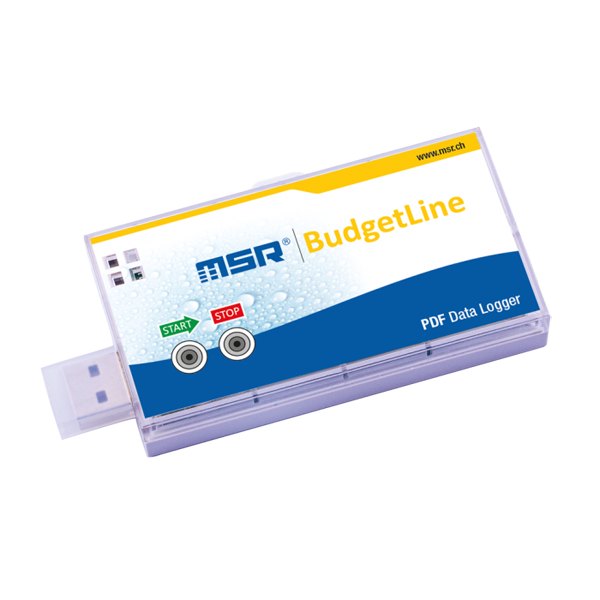

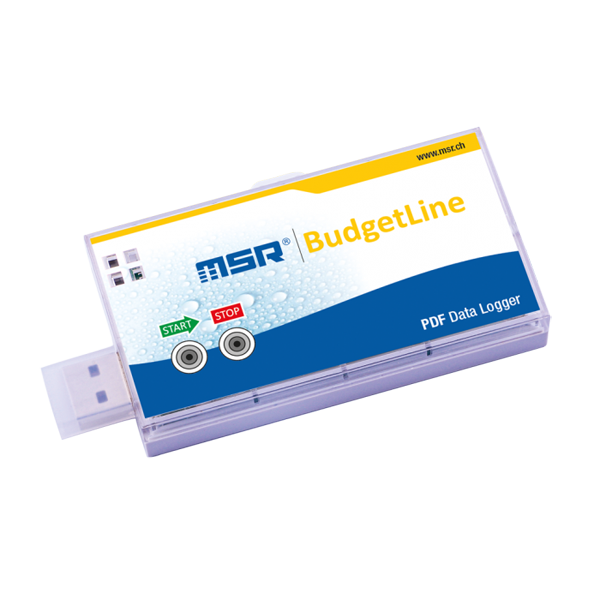

MSR64 - 시작과 정지 버튼, USB 단자가 보이는 로거 전면
시작과 정지 버튼, USB 단자가 보이는 로거 전면

습도 기록

습도 정확도와
측정 범위 해석

습도 센서는 −30…+70 °C 조건에서 0…98 % RH를 측정하며 정확도는 ±3 % RH입니다. 합격 한계가 좁은 공정은 이 정확도를 감안해 판정 여유를 두고 설정 한계를 잡으세요.

온도 분해능은 0.1 °C이고 기록 간격은 1분부터 10일까지입니다. 1분 간격에서 채널당 16,000 측정값은 약 11일 분량이므로 운송 기간에 맞춰 간격을 늘려 사용합니다.

온습도 그래프가 담긴 PDF

PDF_Logger 드라이브에 저장된 UI4Report가 정지 후 PDF, Excel, CSV 보고서를 만들며 이메일 전송 설정도 선택합니다. 2021년 10월 1일 이후 출고품은 PC에 별도 프로그램을 설치하지 않아도 이 도구로 보고서를 만듭니다.

사용 방법

MSR64 온습도 로거
PC 연결부터 PDF 보고서까지

MSR64는 온도와 습도 두 채널을 기록하고, PC에 꽂으면 열리는 PDF_Logger 드라이브의 UI4Report로 설정과 보고서 작성을 합니다. 2021년 10월 1일 이후 출고품은 PC에 따로 프로그램을 설치하지 않아도 됩니다.

소프트웨어·도구하는 일
UI4Report기록 간격, 경보 한계, 온도 단위, 시간대 설정과 보고서 작성
보고서 형식 (PDF · Excel · CSV)경보 상태, 요약·통계, 온습도 그래프 정리
Send by email작성한 보고서를 지정한 주소로 전송
교정 성적서 (CXXXXXXXXXX.pdf)PDF_Logger 드라이브에 함께 저장

처음 연결하는 순서

순서할 일
1MSR64를 Windows 10 PC의 USB 포트에 꽂으세요. 로거는 10초 뒤 자동으로 정지합니다.
2PDF_Logger 드라이브에서 UI4Report를 열고 Configuration 창에 기록 간격과 온도·습도 경보 조건을 입력한 뒤 Configure를 누릅니다.
3로거를 뽑고 START를 5초 누른 다음, 두 LED가 깜빡일 때 START를 한 번 더 눌러 기록을 시작하세요.
4회수 후 STOP을 5초 눌러 정지하고 PC에 다시 꽂습니다.
5두 LED가 켜진 채로 멈추면 UI4Report에서 형식과 저장 방식(기본 위치, 폴더 선택, 이메일)을 골라 Process Report를 누르세요.

보고서 생성 중에는 두 LED가 깜빡입니다. LED가 계속 켜진 상태가 될 때까지 로거를 뽑지 마세요.

사양

온도·습도 이중 채널
사양

항목사양
센서·범위내장 온도 −30…+70 °C · 내장 습도 0…98 % RH (−30…+70 °C)
정확도·분해능온도 ±0.5 °C (−30…+70 °C) · 습도 ±3 % RH · 분해능 0.1 °C
메모리32,000 측정값 (채널당 16,000)
기록 간격1분 ~ 10일
화면·경보화면 없음 · 상·하한 경보, LED 표시
크기·무게51 × 15 × 101 mm, 약 52 g
PDF 보고서USB에 꽂으면 'PDF_Logger' 드라이브로 열리고, 저장된 UI4Report 도구로 정지 후 PDF · Excel · CSV 보고서 생성 (이메일 전송 선택) · 2021년 10월 1일 이후 출고품은 PC 설치 불필요 · Windows 10
배터리3.0 V 리튬 CR2032, 교체형, 약 1년
인터페이스USB 2.0 Type-A (PC에 바로 꽂음)
하우징PC · ABS 식품 등급, IP54 (일체 몰딩 아님)
교정6점 교정 성적서를 로거에 PDF로 저장
구성 소프트웨어무료 MSR BudgetLine (PC에서 로거 구성)
데이터 분석무료 TLogExplorer 소프트웨어
규정DIN 12830(EN 12830) 요건에 맞춘 로거 · 21 CFR Part 11 요건 대응 기능

활용 분야

습도 민감 화물의
기록 현장

  • 전자 부품·의약품·화학 물질 운송 — 온도와 습도를 함께 남겨 도착 후 조건을 대조합니다.
  • 식품 등 습도에 민감한 화물 — 보관 중 습도 이탈 시점을 PDF로 확인합니다.
  • 창고·보관실 온습도 이력 — 화면 없는 본체를 선반에 두고 장기간 기록합니다.
  • 운송 차량 적재 구역 — 차량 안 온습도 변화를 한 로거로 기록합니다.

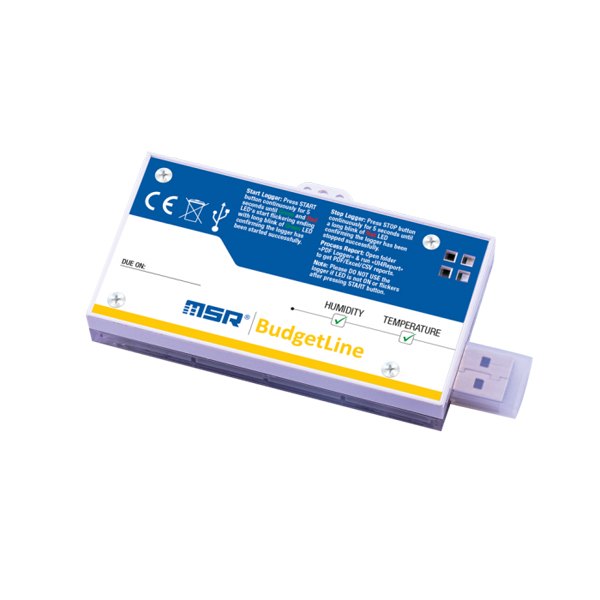

MSR64 - 라벨과 USB 단자가 보이는 로거 뒷면 모습
라벨과 USB 단자가 보이는 로거 뒷면 모습

선택 가이드

MSR64와 비교하는
BudgetLine 로거

이럴 때 (현장 조건·용량·규격)권장 모델선택 이유
온도만 기록하고 가장 작고 가벼운 본체가 필요할 때MSR63화면이 없는 소형 본체로 약 17 g입니다.
온도와 습도를 화면 없이 한 번에 기록할 때MSR64온도와 습도를 채널당 16,000 측정값으로 저장합니다.
도착 직후 온도의 현재·최소·최대·평균을 화면으로 볼 때MSR83화면을 갖춘 본체에 16,000 측정값을 저장합니다.
온습도를 화면으로 점검할 때MSR84MSR64와 같은 센서에 4가지 값 화면을 더했습니다.
냉동고 안 온도를 본체 밖에서 읽을 때MSR861 m 외장 센서와 화면을 갖춘 본체로 초저온부터 고온까지 측정합니다.
드라이아이스 구간을 케이블 없이 기록할 때MSR85PT1000 센서를 내장한 IP67 하우징으로 초저온 구간에 대응합니다.

구성·옵션

구성품과
보고서 도구

구성품옵션구분품번
로거 본체 (온습도)화면 없음, 온도·습도 2채널본체MSR64
교정 성적서6점, 로거 안에 PDF 저장기본 포함—
구성·분석 소프트웨어무료 MSR BudgetLine · TLogExplorer소프트웨어—
배터리3.0 V 리튬 CR2032, 교체형소모품CR2032
