Tempmate-M1 온도 데이터 로거

MODEL: Tempmate-M1
브랜드

제품문의 구매하기

USB에 꽂으면 PDF 보고서를
만들어 주는 LCD 온도 로거

tempmate.®-M1 다회용 PDF USB 온도 데이터로거

견적 받기

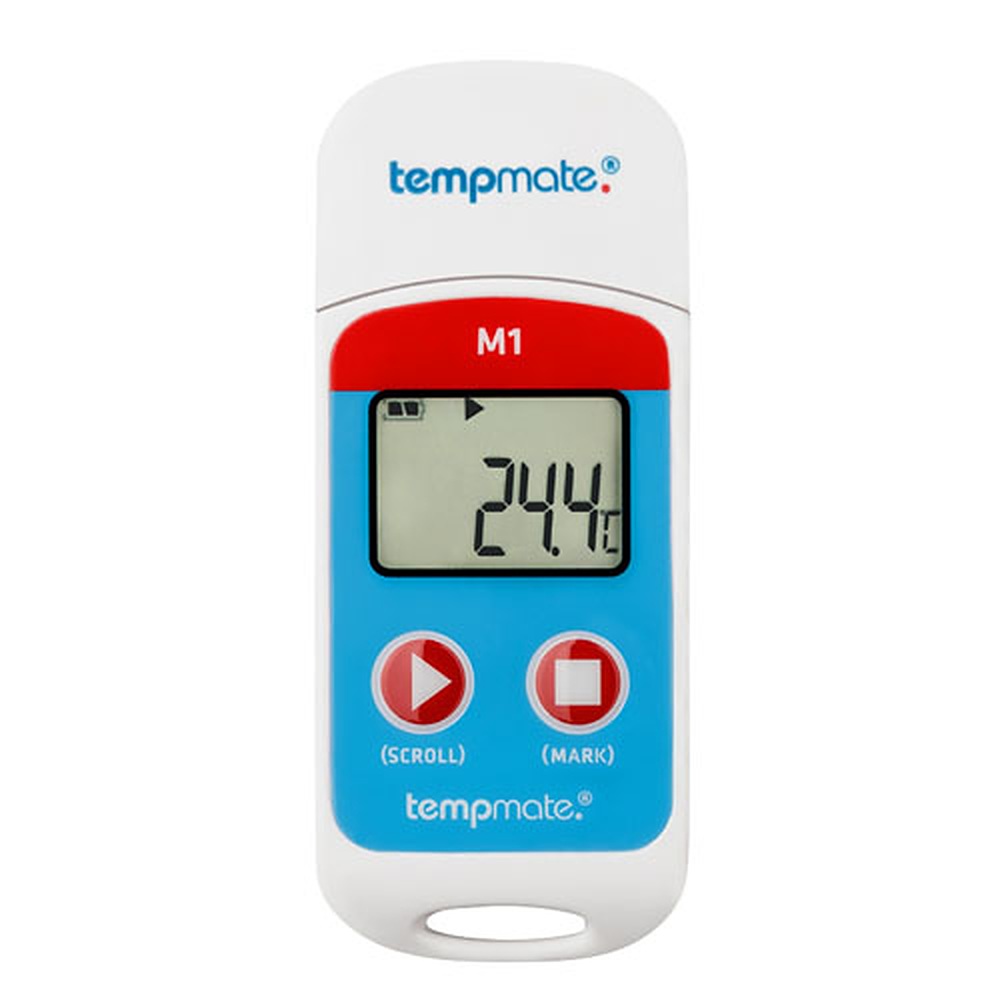

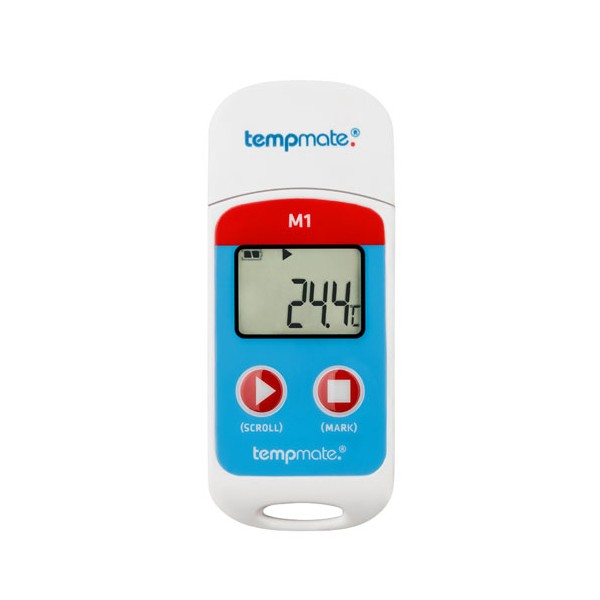

tempmate.®-M1은 −30~70 °C 범위를 32,000개까지 기록하고 USB에 꽂으면 그래프와 통계가 담긴 PDF 보고서를 자동 생성하는 다기능 LCD 내장 다회용 USB 온도 데이터로거(PDF 로거)입니다. 창고와 냉장실의 보관 온도를 반복해서 기록합니다.

기록이 끝나면 다시 설정하고 CR2032 배터리를 교체해 사용하므로 운송마다 로거를 새로 구매하지 않습니다. 외부 센서 TSN100을 연결하면 측정 범위가 −40~+90 °C로 넓어지고 응답 시간 T90도 11분에서 30초로 줄어듭니다. (주)테솔이 국내에 공식 공급합니다.

±0.5 °C

−20~+40 °C 정확도

최대 90일

설정 기록 기간

IP67

보호 등급

CR2032

사용자 교체 배터리

특징

재사용 로거와
자동 PDF 보고서

핵심 특징	현장에서 달라지는 점
재사용 로거	기록이 끝나면 다시 설정하고 배터리만 교체해 반복 사용하므로 건당 로거 비용이 줄어듭니다.
PDF 자동 보고서	USB에 꽂으면 전체 그래프와 통계가 담긴 PDF가 생성되어 별도 소프트웨어 없이 증빙 자료를 확보합니다.
다기능 LCD	버튼을 누르면 기록 정보를 LCD에서 바로 읽어 현장 점검 시간이 짧아집니다.
경보 최대 5개	경보 한계를 단일 또는 누적 방식으로 설정해 이탈 조건을 화물에 맞게 조정합니다.
무료 tempbase	기록 간격, 시작 방식, 경보 조건을 무료 소프트웨어로 바꿔 다른 용도에 재사용합니다.
벽걸이 브래킷	ACB100 브래킷으로 냉장실이나 창고 벽에 걸어 고정 모니터링에 사용합니다.

센서 선택

내장 센서와
외부 센서의 차이

응답 속도와 범위가 달라집니다

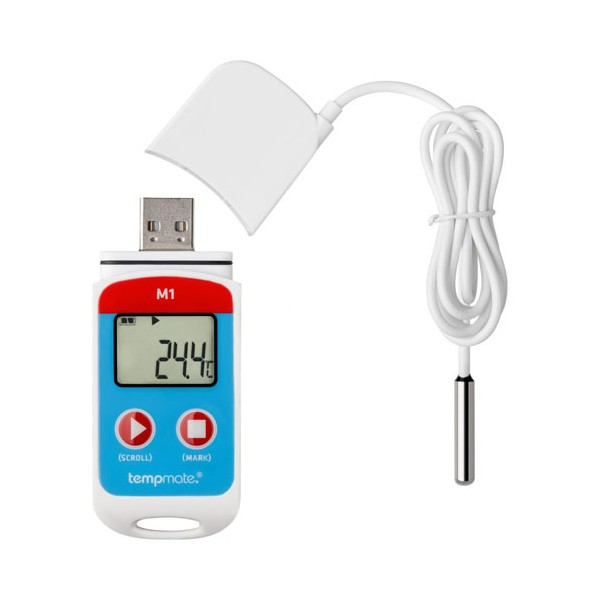

내장 NTC 센서는 −30~+70 °C를 기록하고 응답 시간 T90이 11분이므로 완충된 상자 안 공기 온도 측정에 적합합니다. 외부 센서 TSN100은 −40~+90 °C까지 범위를 넓히고 T90이 30초라 온도 변화에 빠르게 반응해야 하는 화물이나 급랭·급열 구간에 선택합니다. 센서와 무관하게 정확도는 −20~+40 °C에서 ±0.5 °C, 그 밖 구간은 ±1.0 °C입니다.

고정 모니터링

창고와 냉장실에
걸어 두는 운용

벽에 걸고 주기적으로 보고서를 받습니다

ACB100 브래킷으로 벽에 걸어 두고 기록 간격을 10초에서 24시간 사이로 정하며 기본값은 15분입니다. 주기적으로 USB에 꽂아 PDF 보고서를 받고 같은 로거를 다시 설정해 이어서 사용합니다. 기록 기간은 최대 90일로 설정하므로 점검 주기도 그 안에서 정합니다.

교정 관리

밸리데이션 성적서와
교정성적서의 구분

함께 오는 밸리데이션 성적서는 출하 검증 문서이며 KOLAS 교정성적서와 다릅니다. 주기 교정 데이터가 필요하면 별도로 받습니다. 교정이 필요하면 (주)테솔이 KOLAS 인정 범위 안에서 교정 방법과 일정을 안내해 드립니다.

사용 방법

tempmate M1
시작·정지와 PDF 보고서 받기

tempmate M1은 본체 버튼으로 기록을 시작하고 정지하며, 정지 후 USB에 꽂으면 PDF와 CSV가 만들어집니다. 기록 간격이나 경보 한계를 바꿀 때는 PC용 tempbase 소프트웨어를 사용합니다.

소프트웨어·도구	하는 일
tempbase	기록 간격, 시작 지연, 경보 한계 설정과 기록 분석, PDF·XLS 내보내기
본체 LCD와 버튼	현재 온도, MAX·MIN, 저장 개수, 경보 한계 확인과 마크 입력
PDF 리더	USB로 만든 보고서를 여는 프로그램

처음 연결하는 순서

순서	할 일
1	기록 간격이나 경보 한계를 바꿔야 하면 시작 전에 로거를 USB로 연결해 tempbase로 설정하세요.
2	Start/Scroll 버튼을 5초 이상 눌러 LCD에 REC가 나타나면 기록이 시작됩니다.
3	버튼을 짧게 누르면 LCD가 15초 켜지고, 누를 때마다 배터리와 현재 온도, 저장 개수, MAX, MIN, 경보 한계가 차례로 나타납니다.
4	측정이 끝나면 Stop/Mark 버튼을 5초 이상 눌러 LCD에 STOP이 나타나게 합니다.

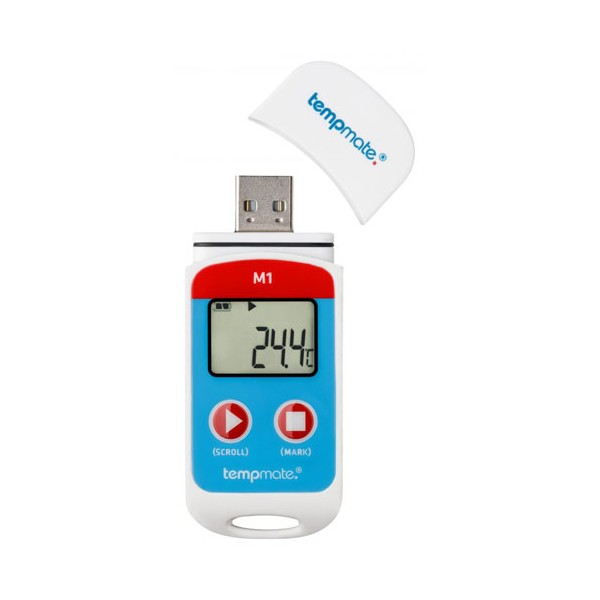

5	로거를 정지한 뒤 보호 캡을 열고 PC의 USB 포트에 꽂습니다. 최대 2분간 보고서를 만드는 동안에는 뽑지 마세요.
6	LCD에 USB가 나타나면 플래시 드라이브로 보이는 로거에서 PDF와 CSV 파일을 PC로 복사하세요.

보고서는 로거가 꽂혀 있는 동안에만 임시로 만들어집니다. USB를 뽑으면 다시 꽂아서 만들어야 하니 파일은 바로 PC에 복사하세요. LCD에 rE-CF가 나타나면 tempbase로 다시 설정해야 합니다.

사양

M1 로거의
측정·전원 사양

항목	사양
측정 범위	−30 ~ +70 °C · 외부 센서 TSN100 사용 시 −40 ~ +90 °C
온도 센서	NTC 내장 또는 외부 옵션
정확도 · 분해능	±0.5 °C (−20 ~ +40 °C), 그 밖 ±1.0 °C · 0.1 °C
응답 시간 T90	11분 · 외부 센서 30초
기록 간격 · 기간	10초 ~ 24시간 (기본 15분) · 최대 90일 설정
데이터 저장	32,000개
디스플레이	다기능 LCD
시작 설정	버튼 또는 자동 시작 시간 설정
경보	경보 한계 최대 5개 · 단일 · 누적
보고서 · 연결	PDF 자동 생성 · USB 2.0 A형 · 무료 tempbase로 설정
시스템 요구사항	PDF 리더

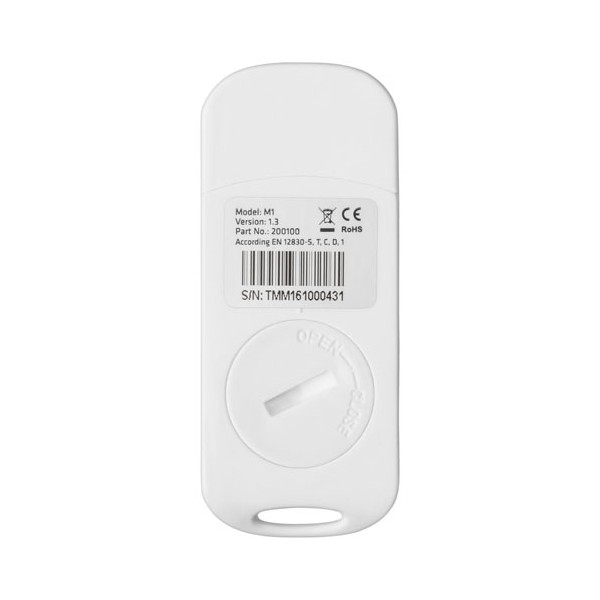

배터리 · 보호 등급	CR2032 (사용자 교체) · IP67
크기	80 × 34 × 14 mm
적합성 표기 · 성적서	EN 12830 · CE · RoHS · 개별 6점 밸리데이션 성적서
사용 방식	다회용

활용 분야

반복 기록이
필요한 현장

창고 온도 모니터링 — 보관 구역의 온도를 계속 기록합니다.
냉장실과 냉장고 — 벽에 걸어 두고 온도 이력을 PDF로 남깁니다.
온도 민감 화물 — 외부 센서로 빠르게 반응하는 기록을 남깁니다.

선택 가이드

M1과 일회용 로거
선택 기준

이럴 때 (현장 조건·용량·규격)	권장 모델	선택 이유
다시 쓰면서 온도만 기록할 때	tempmate.®-M1	LCD 내장 다회용 PDF 로거입니다.
온도와 습도, 극저온 구간까지 기록할 때	tempmate.®-M2	외부 T/RH와 PT100 프로브를 연결합니다.
운송 한 건을 기록하고 끝낼 때	tempmate.®-S2	일회용이며 회수 절차가 없습니다.

구성·옵션

구성품과
선택 사양

구분	항목	비고
구성품	로거 본체 (다기능 LCD, 내장 NTC 센서)	개별 6점 밸리데이션 성적서

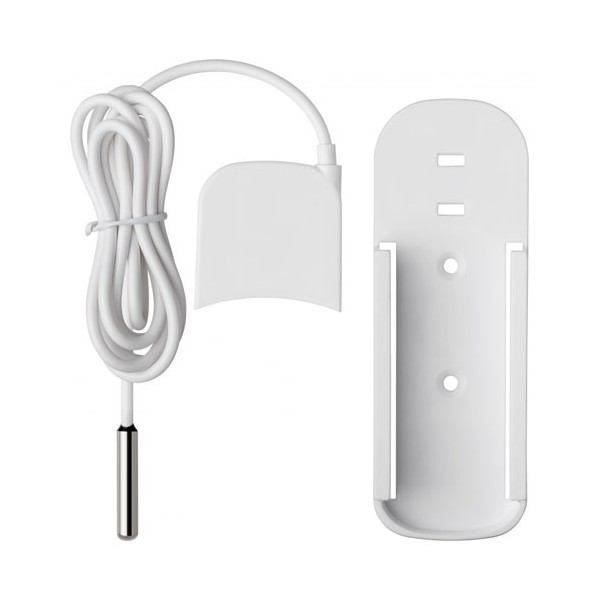

옵션	외부 센서 TSN100 · 벽걸이 브래킷 ACB100	선택
소프트웨어	설정 소프트웨어 tempbase	무료 다운로드
품번	tempmate.®-M1	다회용

M1과 함께 보는
tempmate 로거

M1은 몇 번까지 재사용할 수 있습니까?
다회용이므로 횟수에 제한을 두지 않고 사용합니다. 기록이 끝나면 다시 설정하고 CR2032 배터리는 사용자가 교체합니다.
M1의 외부 센서는 언제 사용합니까?
범위를 −40~+90 °C로 넓히거나 빠른 반응이 필요할 때 사용합니다. TSN100의 T90은 30초로 내장 센서의 11분보다 빠릅니다.
M1의 기록 기간은 얼마나 됩니까?
최대 90일까지 설정합니다. 기록 간격은 10초부터 24시간까지 선택합니다.
M1은 받는 쪽에 소프트웨어가 필요합니까?
필요하지 않습니다. USB에 꽂으면 PDF 보고서가 열리며, 설정을 바꿀 때만 tempbase를 사용합니다.
M1을 Part 11 기록으로 사용할 수 있습니까?
21 CFR Part 11 대응 기능은 기재되어 있지 않습니다. Part 11 요건이 있으면 대응 소프트웨어를 갖춘 MadgeTech 로거를 검토하세요.
