닿은 온도의 칸이 검게 변해
흔적이 남는 온도 표시 스트립

SpotSee Thermax 비가역 온도 표시 스트립

견적 받기

SpotSee Thermax는 부품이나 장비 표면에 붙이면 각 칸의 온도에 닿는 순간 투명에서 검정으로 바뀌는 비가역 온도 표시 스트립(Irreversible Temperature Indicator)입니다. 29~290 °C 범위를 칸 단위로 나눠 건조·경화 공정의 도달 온도와 설비 과열 여부를 기록합니다.

한 번 검게 바뀐 칸은 되돌아가지 않으므로 도달한 가장 높은 온도가 그대로 남습니다. 별도 작동 없이 붙이는 즉시 사용합니다. 기름과 물, 스팀이 닿는 표면에도 견디고, 접착식이라 소량 적용부터 대량 생산 라인까지 같은 방식으로 사용할 수 있습니다. 이 스트립은 (주)테솔이 국내에 공식 공급합니다.

29 ~ 290 °C

칸 단위 표시 범위

±1 °C

29–99 °C 구간 정확도

8종

칸 수와 크기가 다른 스트립 구성

10장

기본 포장 단위(단일 온도형 50장)

특징

도달 온도를
검은 칸으로 보존

핵심 특징현장에서 달라지는 점
비가역 투명 → 검정 변화공정이 끝난 뒤에도 도달 온도 구간이 칸으로 남으므로 경화 조건의 증거로 첨부할 수 있습니다.
온도 변화에 즉시 반응표면이 해당 온도에 닿는 즉시 칸이 변해 짧은 과열도 놓치지 않습니다.
기름·물·스팀에 견딤세척수나 스팀, 오일 미스트가 있는 설비 표면에도 붙여 사용할 수 있습니다.
사전 작동 불필요붙이기만 하면 되므로 작업자 교육과 준비 시간이 짧아집니다.
구간별 정확도29–99 °C는 ±1 °C, 100–154 °C는 ±1.5 °C로 구간마다 판정 오차를 미리 계산해 둘 수 있습니다.
형상별 스트립 구성세로형, 가로형, 원형, 단일 온도 마이크로 캡슐까지 부착 면적에 맞춰 선택합니다.

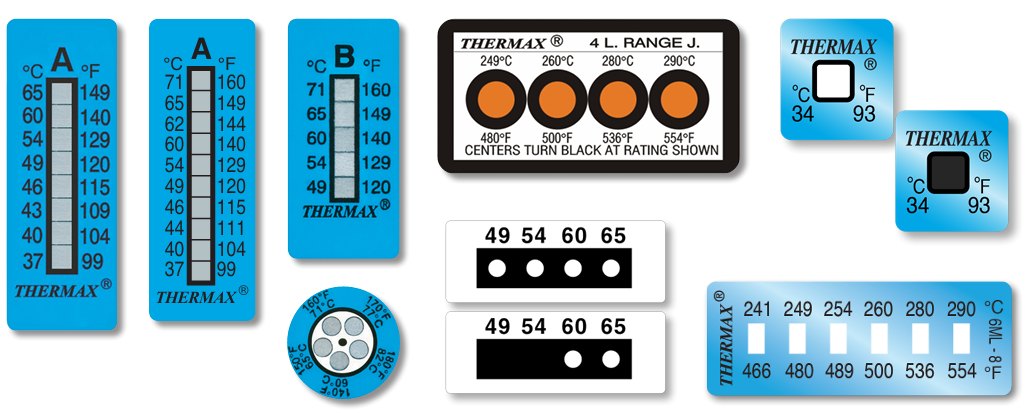

SpotSee Thermax - 여러 형태의 온도 표시 라벨 제품군
여러 형태의 온도 표시 라벨 제품군

스트립 선택

확인할 온도 구간과
부착 면적으로 선택

스트립은 확인하려는 온도 구간을 칸이 포함하는지, 붙일 면적이 충분한지를 기준으로 선택합니다. 표준 51 × 18 mm 10단은 A열 37–71 °C부터 D열 188–249 °C까지 4개 열이 있으므로 공정 목표 온도가 포함된 열을 선택합니다. 좁은 표면에는 4 × 11 mm 마이크로 스트립이나 단일 온도 캡슐형을 사용합니다.

  • 정확도는 29–99 °C ±1 °C, 100–154 °C ±1.5 °C, 160–290 °C ±1 % +1 °C입니다.
  • 사용 온도 범위의 가장 낮은 온도보다 낮고 서늘하며 건조한 곳에 보관합니다.
  • 공정 온도 곡선이 필요하면 Datapaq 프로파일링 시스템으로 측정합니다.

건조·경화 공정 확인과 보증 근거

건조와 경화 공정에서 목표 온도에 도달했는지를 제품에 직접 붙여 확인하고, 기계 부품의 과열을 점검하는 예방 정비에 사용합니다. 과열로 인한 보증 청구가 들어왔을 때 실제 과열 여부를 판단하는 근거로도 사용합니다.

사양

스트립 구성별 크기와
칸별 표시 온도

항목크기형태 · 포장칸 수
10단 스트립51 × 18 mm세로형 · 10장10칸 × 4열
8단 스트립51 × 18 mm세로형 · 10장8칸 × 4열
6단 미니 스트립12 × 32 mm가로형 · 10장6칸 × 8열
5단 스트립51 × 18 mm세로형 · 10장5칸 × 9열
4단 스트립23 × 45 mm가로형 · 10장4칸 × 10열
4단 마이크로 스트립4 × 11 mm가로형 · 10장4칸 × 9열
5단 클록형지름 14 mm원형 · 10장5칸 × 8열

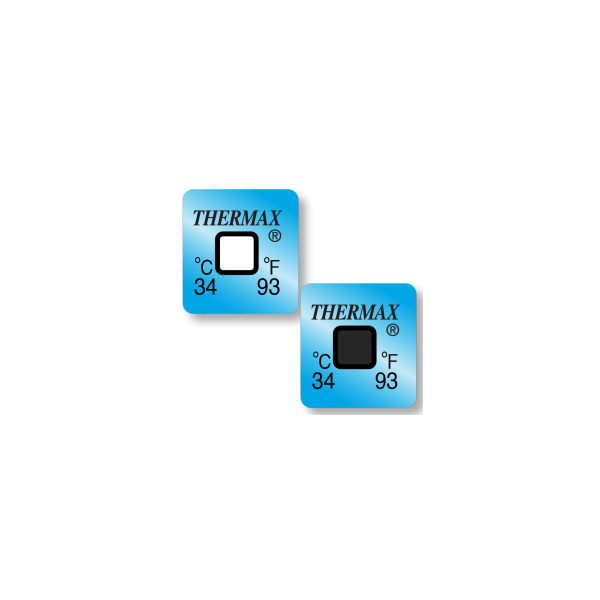

단일 온도 마이크로 캡슐형12 × 13 mm자체 접착 · 50장49개 단일 온도 중 선택

칸별 표시 온도

항목표시 온도 (°C)

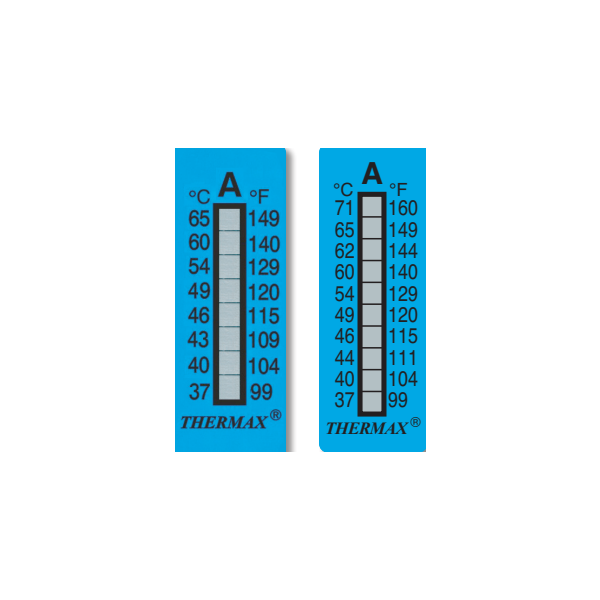

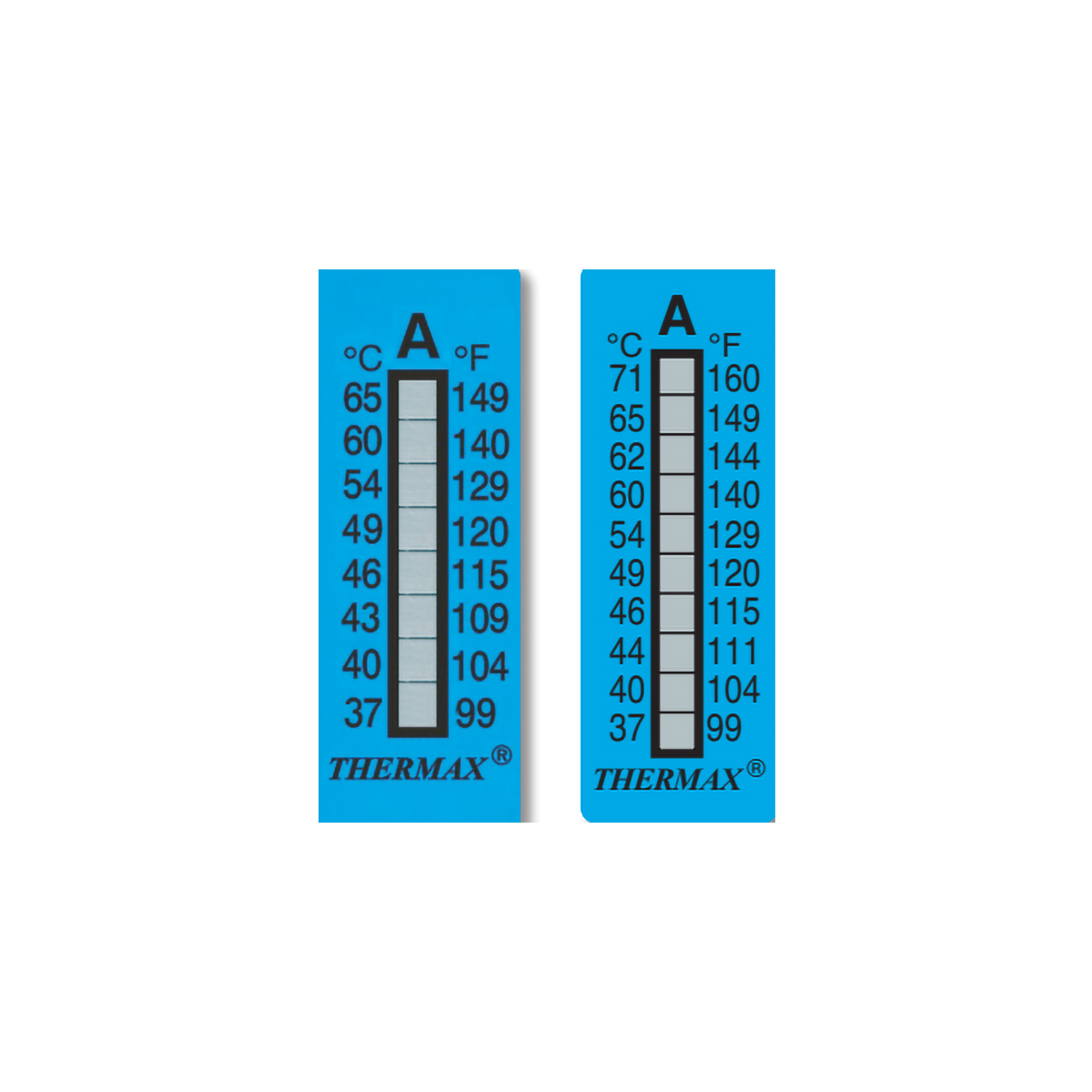

10단 스트립 A열37, 40, 44, 46, 49, 54, 60, 62, 65, 71
10단 스트립 B열77, 82, 88, 93, 99, 104, 110, 116, 121, 127
10단 스트립 C열132, 138, 143, 149, 154, 160, 166, 171, 177, 182
10단 스트립 D열188, 193, 199, 204, 210, 216, 224, 232, 241, 249
8단 스트립 A열37, 40, 43, 46, 49, 54, 60, 65
8단 스트립 B열71, 77, 82, 88, 93, 99, 104, 110
8단 스트립 C열116, 121, 127, 132, 138, 143, 149, 154
8단 스트립 D열160, 166, 171, 177, 182, 188, 193, 199
6단 미니 스트립 1행29, 33, 34, 37, 40, 42
6단 미니 스트립 2행44, 46, 49, 54, 60, 62
6단 미니 스트립 3행65, 71, 77, 82, 88, 93
6단 미니 스트립 4행99, 104, 110, 116, 121, 127
6단 미니 스트립 5행132, 138, 143, 149, 154, 160
6단 미니 스트립 6행166, 171, 177, 182, 188, 193
6단 미니 스트립 7행199, 204, 210, 216, 224, 232

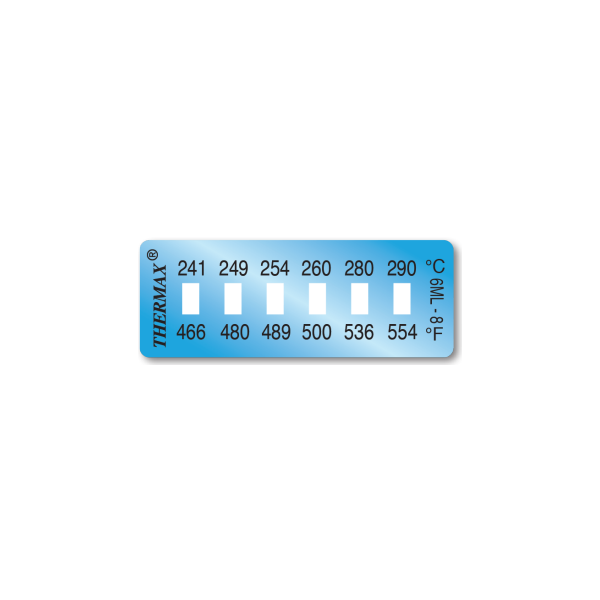

6단 미니 스트립 8행241, 249, 254, 260, 280, 290
5단 스트립 A열37, 40, 43, 46, 49
5단 스트립 B열49, 54, 60, 65, 71
5단 스트립 C열77, 82, 88, 93, 99
5단 스트립 D열104, 110, 116, 121, 127
5단 스트립 E열132, 138, 143, 149, 154
5단 스트립 F열160, 166, 171, 177, 182
5단 스트립 G열188, 193, 199, 204, 210
5단 스트립 H열216, 224, 232, 241, 249
5단 스트립 I열249, 254, 260, 280, 290
4단 스트립 A열37, 44, 49, 54
4단 스트립 B열60, 65, 71, 77
4단 스트립 C열82, 88, 93, 99
4단 스트립 D열104, 110, 116, 121
4단 스트립 E열127, 132, 138, 143
4단 스트립 F열149, 154, 160, 166
4단 스트립 G열171, 177, 182, 188
4단 스트립 H열193, 199, 204, 210
4단 스트립 I열216, 224, 232, 241

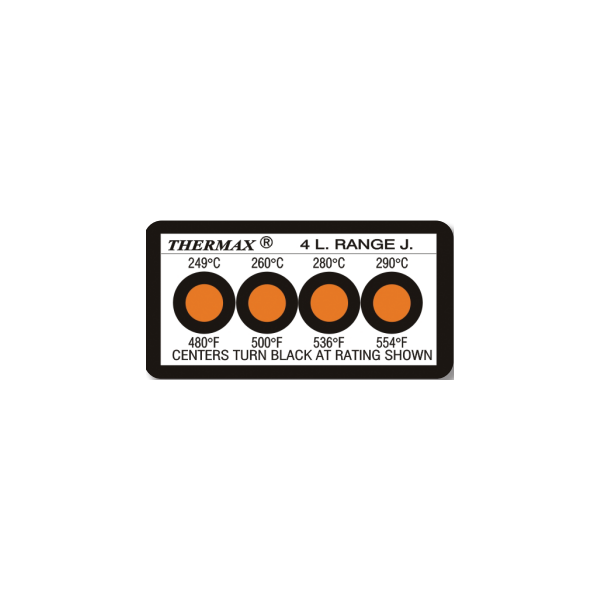

4단 스트립 J열249, 260, 280, 290
4단 마이크로 스트립 1행40, 42, 44, 46
4단 마이크로 스트립 2행49, 54, 60, 65
4단 마이크로 스트립 3행71, 77, 82, 88
4단 마이크로 스트립 4행93, 99, 104, 110
4단 마이크로 스트립 5행116, 121, 127, 132
4단 마이크로 스트립 6행138, 143, 149, 154
4단 마이크로 스트립 7행160, 166, 171, 177
4단 마이크로 스트립 8행182, 188, 193, 199
4단 마이크로 스트립 9행204, 210, 215, 224

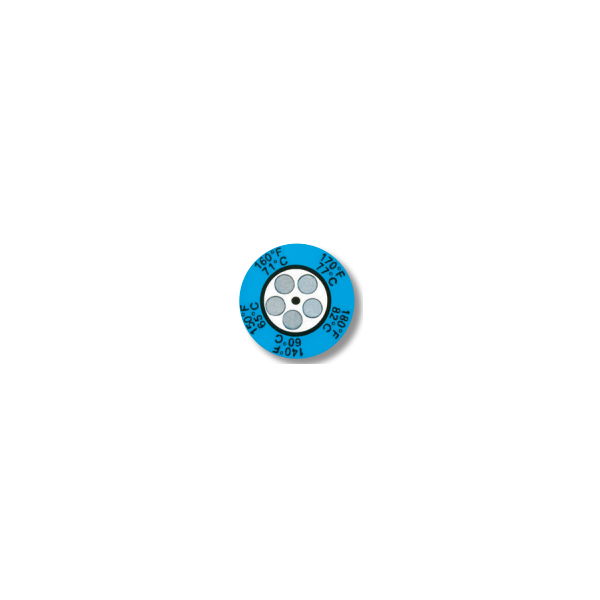

5단 클록형 1행40, 43, 46, 49, 54
5단 클록형 2행60, 65, 71, 77, 82
5단 클록형 3행88, 93, 99, 104, 110
5단 클록형 4행116, 121, 127, 132, 138
5단 클록형 5행143, 149, 154, 160, 166
5단 클록형 6행171, 177, 182, 188, 193
5단 클록형 7행199, 204, 210, 216, 224
5단 클록형 8행232, 241, 249, 254, 260
단일 온도 마이크로 캡슐형 (49종)33, 34, 37, 40, 42, 43, 44, 46, 49, 54, 60, 62, 65, 71, 77, 80, 82, 88, 93, 99, 104, 110, 116, 121, 127, 132, 138, 143, 149, 154, 160, 166, 171, 177, 182, 188, 193, 199, 204, 210, 216, 224, 232, 241, 249, 254, 260, 280, 290

시리즈 공통 사양

항목사양
표시 범위29 – 290 °C
정확도±1 °C (29–99 °C) · ±1.5 °C (100–154 °C) · ±1 % +1 °C (160–290 °C)
표시 방식비가역, 투명 → 검정
부착 방식접착식 (스트립), 사전 작동 불필요
내성기름 · 물 · 스팀
보관 조건서늘하고 건조한 곳, 사용 온도 범위의 가장 낮은 온도보다 낮게
온도 단위섭씨와 화씨 병기

활용 분야

도달 온도 증빙이
필요한 공정

  • 건조·경화 공정 — 목표 온도에 닿았는지 제품 표면에서 직접 확인합니다.
  • 접착·본딩 공정 — 접합부가 필요한 온도에 도달했다는 증빙을 남깁니다.
  • 기계 부품 예방 정비 — 모터, 베어링 하우징의 과열을 점검합니다.
  • 보증 청구 대응 — 과열이 실제로 있었는지를 판단하는 근거로 보존합니다.

선택 가이드

확인 목적별
권장 제품

이럴 때 (현장 조건·용량·규격)권장 제품선택 이유
공정 온도 곡선까지 필요할 때Datapaq Oven Tracker XL2시간에 따른 온도 이력을 열전대로 연속 기록합니다.
도달한 가장 높은 온도만 확인할 때Thermax붙이기만 하면 칸 색으로 도달 온도가 남습니다.
지금 온도 상태를 색으로 보려면SpotCheck가역형이라 현재 상태를 표시합니다.
