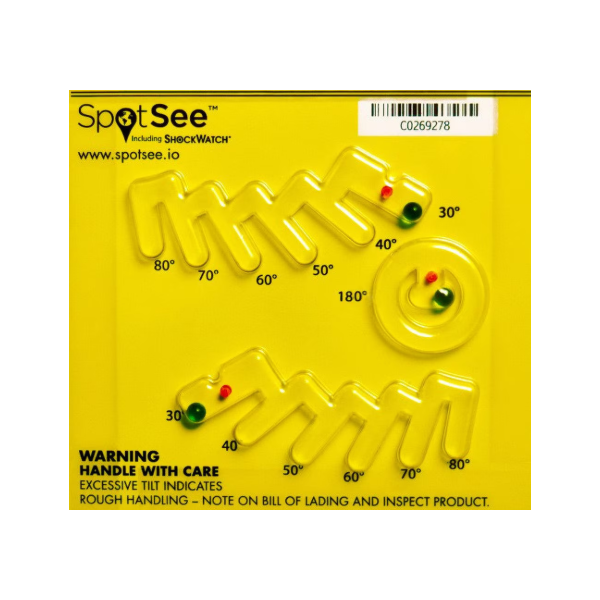

SpotSee TiltWatch PLUS Tilt(기울기) 인디케이터

MODEL: TiltWatch PLUS
브랜드: SpotSee

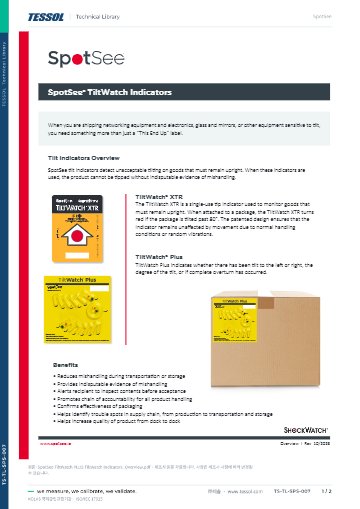

제품 자료: 기술 자료

제품문의 구매하기

기울어진 방향과 각도를
구슬 위치로 남기는 기울기 표시기

SpotSee TiltWatch Plus 기울기 · 전도 인디케이터

견적 받기

SpotSee TiltWatch Plus는 유리구슬의 위치로 기울어진 방향과 각도, 완전히 뒤집힌 상태를 함께 남기는 일회용 기울기·전도 인디케이터(Tilt and Tip-over Indicator)입니다. 네트워크 장비와 전자 제품, 유리, 의료기기 포장이 30–90° 범위에서 어느 쪽으로 얼마나 기울었는지 기록합니다.

초록색 구슬이 마지막으로 기울어진 자리에 멈춰 있어, 좌우 방향과 10° 단위 각도를 한 장치에서 읽을 수 있습니다. 허용차는 20 °C, 1 ATM에서 ±5°입니다. 배터리와 전자 부품이 없는 기계식이며, 한 번 남은 표시는 되돌아가지 않습니다. 이 인디케이터는 (주)테솔이 국내에 공식 공급합니다.

30 ~ 90°

10° 단위 각도 표시

좌 · 우

기울어진 방향 구분

전도

완전히 뒤집힘 별도 표시

1년

접착제 보관 수명

특징

방향과 각도, 전도를
한 장치에 기록

핵심 특징	현장에서 달라지는 점
좌·우 방향 표시	기울어진 쪽이 구분되므로 어느 취급 구간에서 어느 방향으로 문제가 생겼는지 추적할 수 있습니다.
10° 단위 각도 단계	30°부터 90°까지 각도 단계가 표시되어 허용 기울기 한도를 넘었는지 숫자로 판정할 수 있습니다.
전복 표시	완전히 뒤집힌 상태를 별도로 남겨 전도 사고와 단순 기울어짐을 구분합니다.
유리구슬 기록	마지막으로 기울어진 자리에 구슬이 멈춰 있어 별도 판독 장비 없이 읽습니다.
기계식 표시	전자 부품이 없어 -40~60 °C 운송 환경에서도 전원 관리가 필요 없습니다.

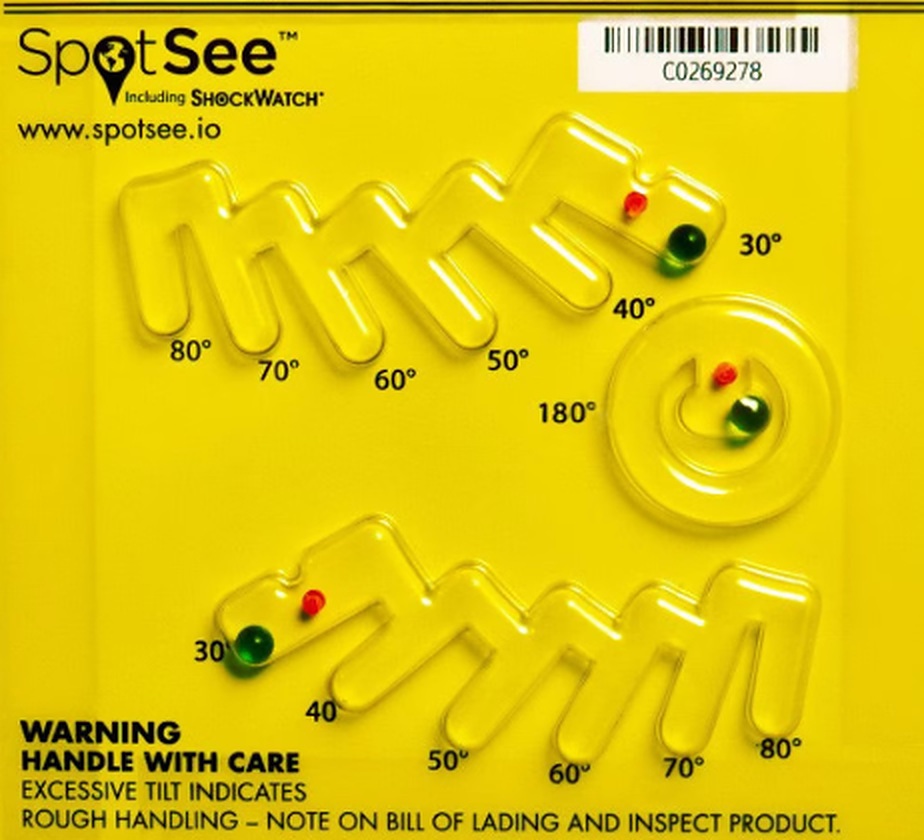

각도 눈금과 지시구가 있는 기울기 인디케이터

읽는 법

구슬 위치로 읽는
방향과 각도

초록색 구슬이 멈춘 자리가 마지막으로 기울어진 방향과 각도입니다. 좌우 방향은 구슬이 어느 쪽 눈금에 있는지로, 각도는 30°부터 10° 간격으로 90°까지 새겨진 눈금으로 읽습니다. 80° 초과 여부만 필요한 화물이라면 TiltWatch XTR이 적합합니다.

구슬 위치별 판독

정상 상태에서는 구슬이 중앙에 있고 기울면 해당 방향 눈금으로 굴러 멈춥니다. 완전히 뒤집히면 별도 전도 영역에 구슬이 남습니다. 시리얼 바코드가 개체마다 붙어 있어 표시 상태를 포장 단위로 기록하기 쉽습니다.

사양

TiltWatch Plus
사양

항목	사양
표시	기울어진 방향 · 기울어진 각도 · 뒤집힘
작동 각도	30°부터 10° 단위로 90°까지
모니터링 범위	단일 평면과 전도
허용차	±5° (20 °C, 1 ATM)
구조	투명 PVC 하우징, 유리구슬 표시, 시리얼 바코드
사용 조건	-40 ~ 60 °C, 5–99 %RH 비응결
작동 준비	라이너와 작동 핀을 떼어 접착면 노출
접착	비닐 아세테이트 공중합체, 접착제 보관 수명 1년
크기 · 무게	116.84 × 116.84 × 7.62 mm, 약 15.30 g
품번	TiltWatch Plus 24114 (컴패니언 라벨 포함)

활용 분야

기울기 관리가 필요한
포장

네트워크 장비 — 기울면 안 되는 장비 포장에 붙여 취급 구간을 추적합니다.
전자 제품 — 세워서 옮기는 제품 상자의 방향과 각도를 남깁니다.
유리·거울 판재 — 세워서 운송하는 포장에서 전도 여부를 구분합니다.
의료기기 — 기울기 관리가 필요한 기기 포장에 부착합니다.

선택 가이드

XTR과 비교한
Plus 선택 기준

이럴 때 (현장 조건·용량·규격)	권장 제품	선택 이유
80° 넘는 기울어짐만 확인할 때	TiltWatch XTR	단일 기준과 작은 크기로 판정이 단순합니다.
기울어진 방향과 각도를 확인할 때	TiltWatch Plus	유리구슬이 좌우 방향과 30–90° 단계를 남깁니다.
완전히 뒤집힘까지 확인할 때	TiltWatch Plus	완전히 뒤집힌 상태를 따로 표시하는 전도 영역이 있습니다.
배터리 없는 일회용 표시가 필요할 때	XTR · Plus 모두 해당	Plus와 XTR 모두 배터리와 전자 부품이 없는 기계식입니다.

구성·옵션

구성품과
접착 사양

구성	내용	비고
본체	일회용 인디케이터 (품번 24114)	컴패니언 라벨 포함
접착	비닐 아세테이트 공중합체	라이너와 작동 핀 제거 후 노출
접착제 보관	1년	기간 안에 사용할 수량으로 주문

TiltWatch Plus와 함께 보는
운송 인디케이터

TiltWatch Plus는 어디에 붙입니까?
네트워크 장비, 전자 제품, 유리, 거울, 의료기기처럼 기울면 안 되는 화물의 포장 옆면에 붙입니다. 구슬이 중앙에 오는 방향을 기준으로 정렬하세요.
TiltWatch Plus의 표시를 되돌릴 수 있습니까?
아니요, 일회용이므로 한 번 남은 표시는 되돌아가지 않습니다. 재사용하지 말고 새 표시기를 부착하세요.
TiltWatch Plus를 구매 후 오래 보관해도 됩니까?
접착제 보관 수명이 1년이므로 그 안에 사용할 수량으로 주문하세요. 보관 중에는 접착면을 개봉하지 마세요.
TiltWatch Plus는 기울어진 방향을 어떻게 읽습니까?
초록색 구슬이 멈춘 자리로 왼쪽과 오른쪽을 읽습니다. 각도는 구슬이 놓인 눈금으로 30°부터 10° 단위로 확인합니다.
