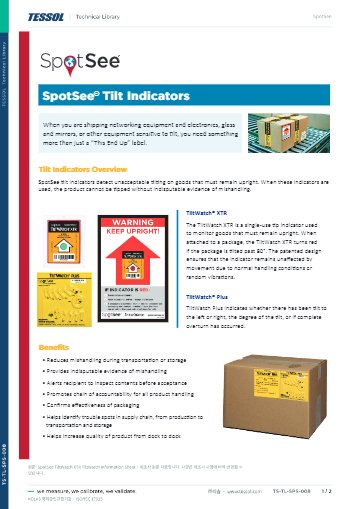

제품 자료: 기술 자료

기술 자료

제품문의 구매하기

80°를 넘게 기울면
빨갛게 변하는 기울기 표시기

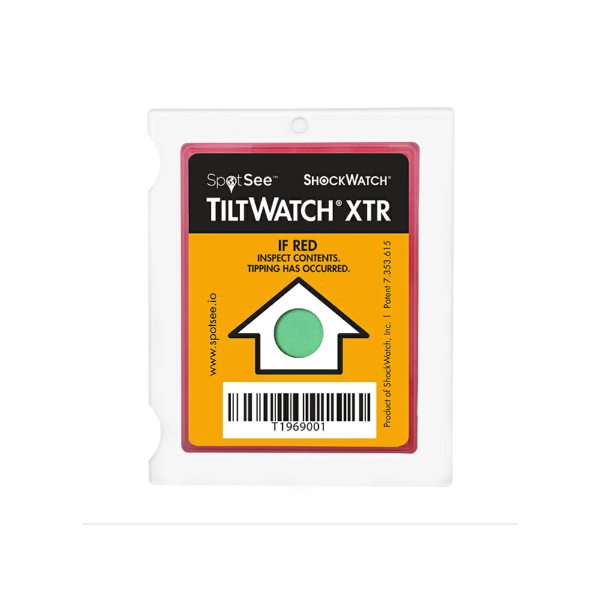

SpotSee TiltWatch XTR 기울기 인디케이터

견적 받기

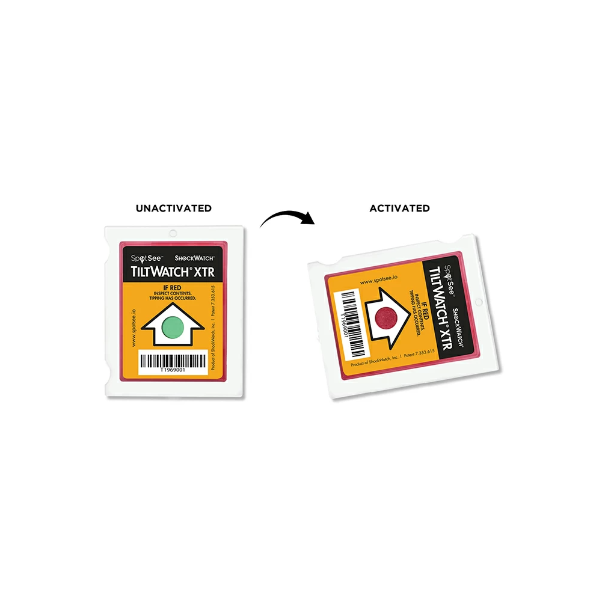

SpotSee TiltWatch XTR은 포장이 80°를 넘게 기울거나 넘어지면 표시창이 빨갛게 바뀌는 일회용 기울기 인디케이터(Tip Indicator)입니다. 비자성 강철 디스크로 기울어짐을 감지해 서버와 가전, 유리처럼 세워서 옮겨야 하는 화물의 취급 부주의를 기록합니다.

작동 기준은 80°를 넘는 기울기 하나이며 허용차는 20 °C, 1 ATM에서 ±5°입니다. 일반적인 취급 움직임에는 반응하지 않으며, 배터리나 전자 부품도 없습니다. 넘어진 뒤 겉으로는 드러나지 않는 화물의 취급 흔적을 포장에 남기고, 이 인디케이터는 (주)테솔이 국내에 공식 공급합니다.

80° 초과

표시창이 빨갛게 바뀌는 기준

±5°

20 °C, 1 ATM 허용차

-40 ~ 60 °C

사용 온도 범위

2년

접착제 보관 수명

특징

넘어짐 흔적을
포장에 남기는 구조

핵심 특징	현장에서 달라지는 점
80° 초과 감지	포장이 80°를 넘게 기울면 표시창이 빨갛게 바뀌어, 수령 시점에 취급 부주의 여부를 바로 판정할 수 있습니다.
±5° 허용차	20 °C, 1 ATM 기준 오차가 정해져 있어 클레임이 생기면 기준 각도를 근거로 제시할 수 있습니다.
기계식 표시	배터리와 전자 부품이 없어 충전이나 교체 없이 장기 운송에도 사용할 수 있습니다.
한 번 남는 표시	빨갛게 바뀐 표시는 그대로 남아 이후 취급자의 책임 구간을 구분합니다.
시리얼 바코드	개체마다 바코드가 있어 포장과 표시 상태를 연결해 관리합니다.
접착 또는 나사 고정	고점착 아크릴 접착제와 나사 구멍 중 포장 재질에 맞는 방식으로 부착할 수 있습니다.

부착·선택

부착 방식과
Plus와의 구분

XTR은 80°를 넘는 기울어짐 하나만 감지합니다. 기울어진 방향과 각도, 완전히 뒤집힌 상태까지 남기려면 TiltWatch Plus를 선택하세요. 접착제 보관 수명은 2년이므로 이 기간 안에 사용할 수량으로 주문하세요.

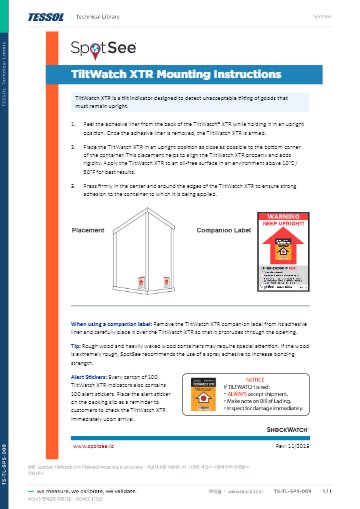

접착과 나사 고정

표시기는 2 mil 고점착 아크릴 접착제로 붙이거나 나사 구멍으로 고정합니다. 접착면은 먼지와 기름기를 제거한 평평한 면에 붙이고, 표시창이 위쪽을 향하도록 방향을 정합니다. 로고 인쇄는 최소 수량 이상 주문하면 가능합니다.

사양

TiltWatch XTR
사양

항목	사양
작동 각도	80° 초과
모니터링 범위	단일 평면
허용차	±5° (20 °C, 1 ATM)

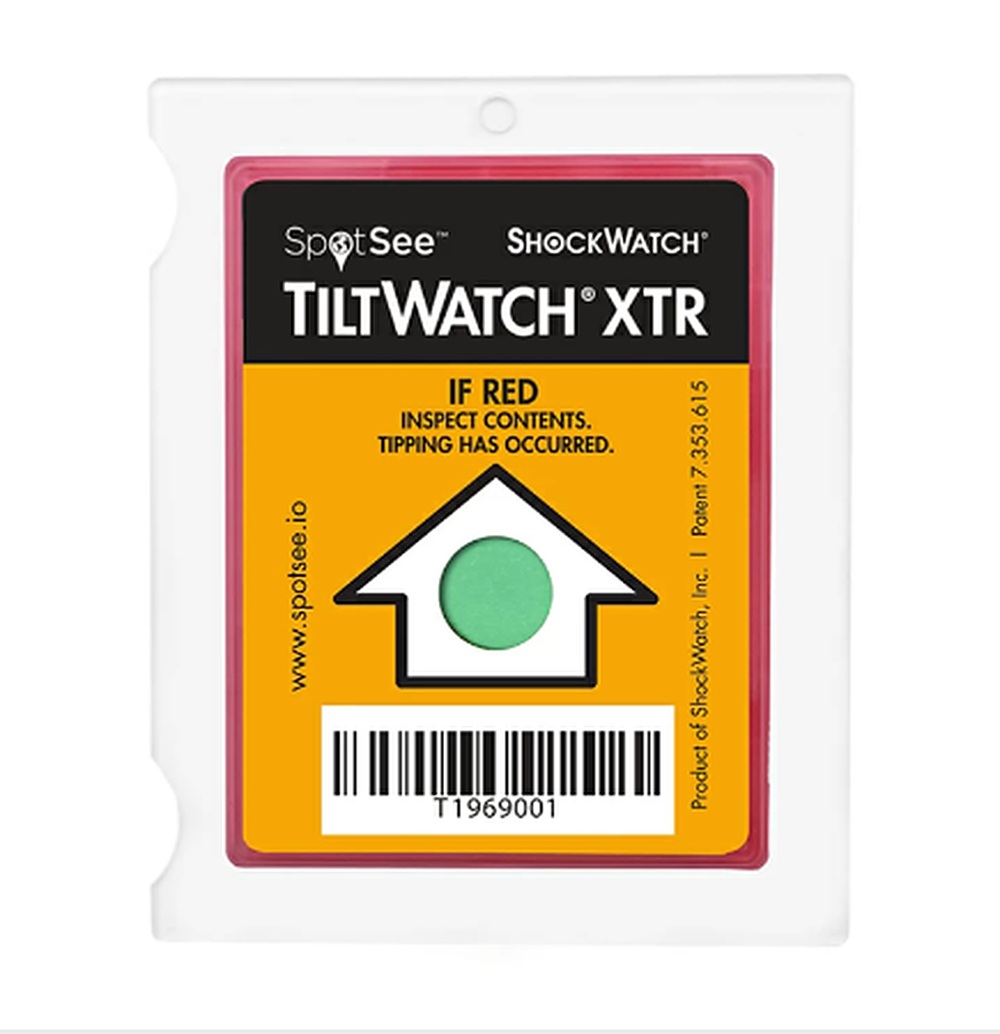

구조	비자성 강철 디스크 표시, 경질 폴리스티렌 하우징, 시리얼 바코드
사용 조건	-40 ~ 60 °C, 5–99 %RH 비응결
작동 준비	접착 라이너 제거
부착	2 mil 고점착 아크릴 접착제 또는 나사 구멍
접착제 보관 수명	2년
크기 · 무게	74.27 × 60.31 × 5.29 mm, 약 14.17 g
맞춤 로고	최소 수량 이상 가능
품번	TiltWatch XTR 24101

활용 분야

세워서 옮기는 화물의
취급 관리

서버·네트워크 장비 — 세워서 옮기는 포장에 붙여 넘어짐 여부를 남깁니다.
가전 제품 — 세워서 운송하는 상자의 기울기를 기록합니다.
유리·거울 판재 — 세워서 보관하고 옮기는 포장에 부착합니다.
정밀 장비 — 기울면 안 되는 장비 포장을 표시합니다.

선택 가이드

Plus와 비교한
XTR 선택 기준

이럴 때 (현장 조건·용량·규격)	권장 제품	선택 이유
80° 넘는 기울어짐만 확인할 때	TiltWatch XTR	단일 기준으로 판정이 단순하고 표시기 크기가 작습니다.
기울어진 방향과 각도를 확인할 때	TiltWatch Plus	Plus가 유리구슬로 좌우 방향과 30–90° 각도를 남깁니다.
완전히 뒤집힘까지 확인할 때	TiltWatch Plus	Plus가 전도 표시를 따로 갖추고 있습니다.
배터리 없는 일회용 표시가 필요할 때	XTR · Plus 모두 해당	두 모델 모두 전자 부품이 없는 기계식입니다.

구성·옵션

품번과
부속 라벨

구성	내용	품번
TiltWatch XTR 본체	일회용 인디케이터	24101
XTR 컴패니언 라벨	롤당 200장	26102
XTR 컴패니언 라벨	롤당 500장	26103
XTR 다국어 컴패니언 라벨	영어·스페인어·프랑스어·독일어, 롤당 200장	26119
XTR 다국어 컴패니언 라벨	영어·일본어·한국어·중국어, 롤당 200장	26120
옵션 버전	QR 버전 · RFID 버전	구성 협의

TiltWatch XTR과 함께 보는
운송 인디케이터

TiltWatch XTR은 어디에 붙입니까?
서버, 가전, 유리처럼 세워서 옮겨야 하는 화물의 포장 옆면에 붙입니다. 표시창이 위로 향하는 방향이 기준입니다.
TiltWatch XTR에 QR이나 RFID 버전도 있습니까?
네, TiltWatch XTR QR과 RFID 버전이 있습니다. 국내 공급 가능 구성은 견적 단계에서 안내해 드립니다.
TiltWatch XTR에 배터리가 필요합니까?
아니요, 전자 부품이 없는 기계식 표시기여서 충전이나 교체 없이 사용합니다.
TiltWatch XTR은 충격도 함께 감지합니까?
아니요, 기울기만 감지합니다. 충격은 충격 인디케이터나 충격 기록계로 따로 관리하세요.
TiltWatch XTR의 사용 온도 범위는 어떻게 됩니까?
-40 ~ 60 °C, 5–99 %RH 비응결 조건에서 사용할 수 있습니다. 냉동 운송 구간도 같은 범위 안이면 해당됩니다.
