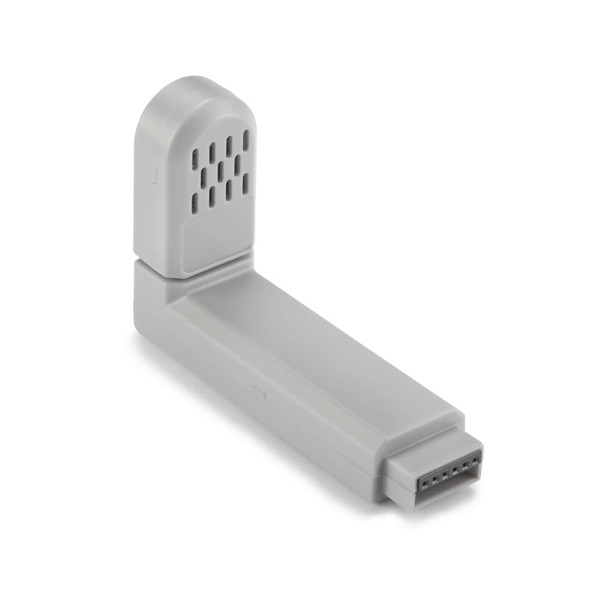

Dickson RTRH-R 교체형 온습도센서

Dickson RTRH-R 교체형 온습도센서

MODEL
RTRH-R
브랜드
DICKSON
제품 자료
제품문의 구매하기

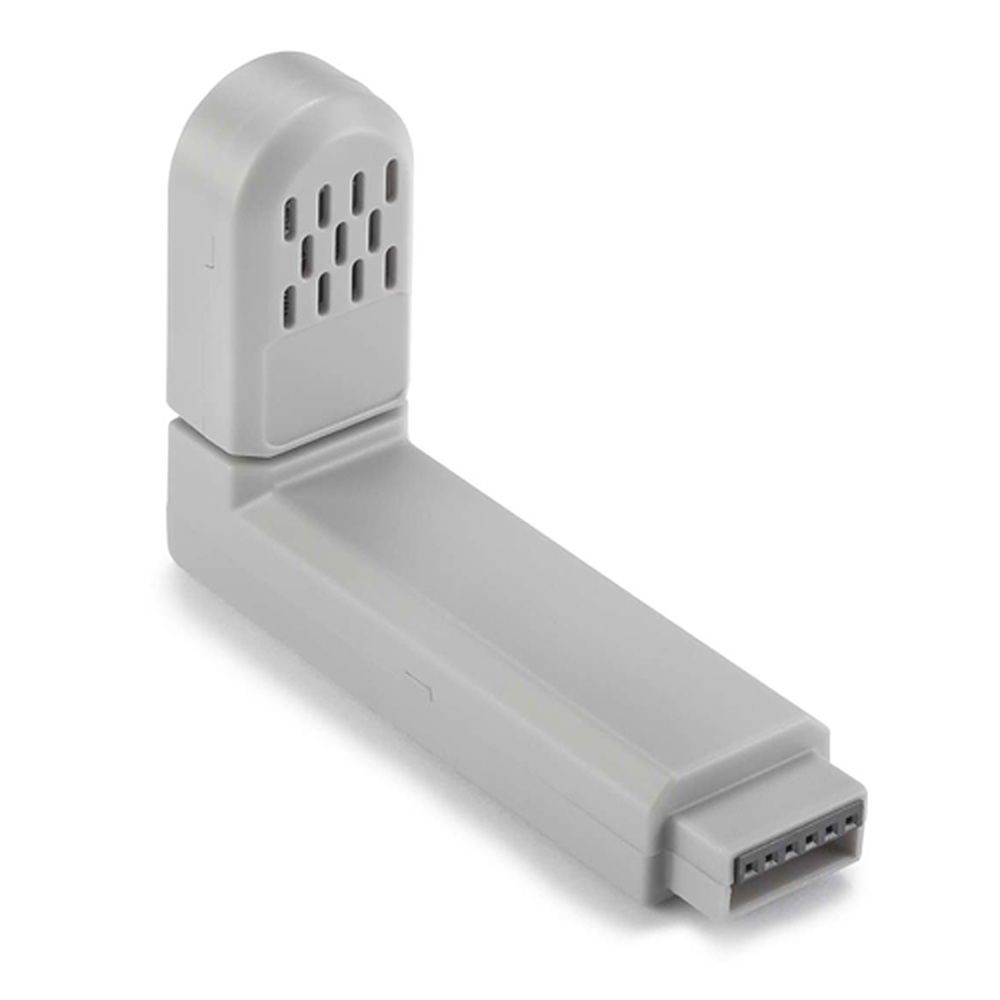

터치스크린 로거에 꽂는
직각 커넥터형 온습도 센서

DICKSON RTRH-R 직각형 온습도 교체 센서

견적 받기

Dickson 국내 정식 공급 파트너

DICKSON RTRH-R은 터치스크린 로거에 끼우는 직각 커넥터형 온습도 교체 센서(Replacement Sensor)입니다. -40 ~ 85 °C의 온도와 5 ~ 95 %RH의 습도를 측정하며, 교정 시기에는 센서만 바꿔 끼우면 됩니다.

습도는 5.0 ~ 95.0 %RH 구간에서 ±2.0 %RH, 온도는 20.0 ~ 120.0 °F 구간에서 ±0.8 °F(±0.4 °C)여서 챔버와 창고의 기준 판정에 같은 센서 사양을 적용할 수 있습니다. 일자형 RTRH와는 케이블이 나오는 방향이 다른 직각 커넥터형이며, 이 센서는 (주)테솔이 국내에 공식 공급합니다.

직각

커넥터 형태

4가지

교정 옵션 등급

0 ~ 95 %RH

센서 사용 습도 조건

10 ft

센서 연장 케이블 옵션

특징

직각 커넥터로 바꿔 끼우는
RTRH-R의 특징

핵심 특징현장에서 달라지는 점

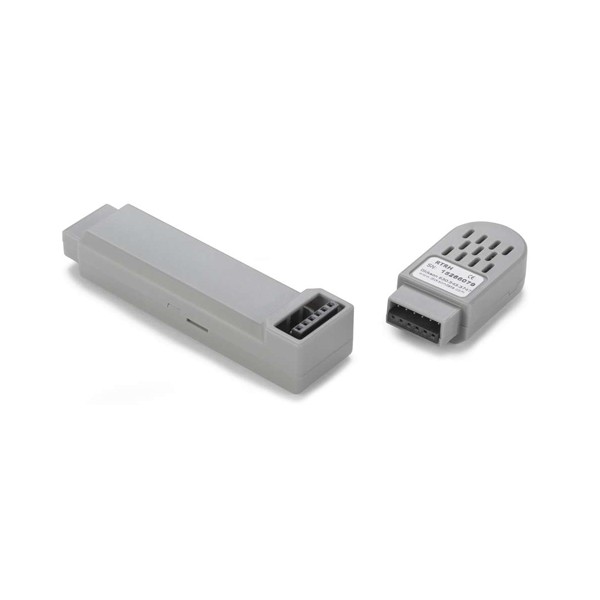

직각 커넥터일자형 RTRH와 달리 커넥터가 직각으로 꺾여 있어 로거와 벽면 사이 여유에 맞춰 케이블을 뺄 수 있습니다.
교체형 센서교정 시기에는 센서만 바꿔 끼우면 되므로 로거 본체의 설정과 기록이 그대로 남습니다.
교정 등급 선택미교정부터 1점 NIST, 3점 NIST, 3점 A2LA까지 점검 기준에 맞는 등급을 고를 수 있습니다.
넓은 온도 범위냉동 보관 구역부터 가열 환경 가까운 실내까지 센서 하나로 주변 온도를 측정합니다.
비응결 습도 측정5 ~ 95 %RH를 응결 없는 조건에서 측정하므로, 결로가 생기는 자리만 피해 설치하면 됩니다.
화학 물질 주의휘발성 유기화합물과 세정제에 노출하지 않도록 세정 일정과 설치 위치를 구분합니다.

배치

창고 구역별 센서 배치와
교정 등급

창고처럼 넓은 공간은 센서 한 개로 온도 분포를 대표하기 어렵습니다. 출입구 쪽과 안쪽, 선반 위와 아래에 센서를 나누어 두면 편차가 큰 자리를 먼저 찾을 수 있습니다.

교정 증빙이 필요한 보관 구역에는 3점 NIST나 3점 A2LA 등급이 맞습니다. 일상 점검용 자리에는 미교정이나 1점 등급을 두면 비용과 증빙 수준을 자리별로 나눌 수 있습니다.

창고 구역별 센서 분산 설치

출입구와 안쪽 벽, 상단과 하단 선반에 센서를 나누어 설치하고 같은 기간의 기록을 겹쳐 비교하세요. 온도 편차가 큰 자리가 드러나면 그 위치의 센서를 높은 교정 등급으로 바꾸면 됩니다.

사양

직각 커넥터형 RTRH-R
상세 사양

항목사양
형태주변 온도 · 습도 교체형 센서, 직각 커넥터 (일자형은 RTRH)
온도 범위-40.0 ~ 85.0 °C
온도 정확도±0.8 °F (±0.4 °C), 20.0 ~ 120.0 °F 구간 · 그 밖 구간 ±1.8 °F
습도 범위5 ~ 95 %RH 비응결 (사용 습도 0 ~ 95 %RH)
습도 정확도±2.0 %RH, 5.0 ~ 95.0 %RH 구간
호환 로거DWE · TWE · TWP · TSB
옵션10 ft 센서 연장 케이블
모델명RTRH-R
교정 옵션미교정 · 1점 NIST · 3점 NIST · 3점 A2LA
사용 시 주의휘발성 유기화합물과 세정제에 노출하지 않을 것

활용 분야

RTRH-R로 온습도를
기록하는 곳

  • 챔버와 인큐베이터 — 내부 온습도를 기록하고 교정 시기에는 센서만 교체합니다.
  • 실내 공간과 실험실 — 환경 조건을 기록하다가 점검 일정에 맞춰 교정 센서로 바꿉니다.
  • 창고 보관 구역 — 구역마다 센서를 나누어 두고 온습도 편차를 관리합니다.
  • 감사 대응 — 교정 등급에 맞는 증빙을 갖춘 센서로 교정 기록을 정리합니다.

선택 가이드

커넥터 방향과 로거로 고르는
DICKSON 교체 센서

이럴 때 (현장 조건)권장 구성선택 이유
직각 커넥터가 필요할 때RTRH-R커넥터가 꺾여 나오는 교체 센서라 케이블 인출 방향이 일자형과 다릅니다.
일자 커넥터가 맞는 설치 환경일 때RTRH같은 온습도 교체 센서를 일자형 커넥터로 연결합니다.
USB 디스플레이 로거 DSB를 쓸 때RS010DSB에 끼우는 교체 센서이므로 DSB 사용자라면 이쪽을 고르면 됩니다.
교정 증빙이 필요할 때3점 NIST · 3점 A2LA3점 NIST나 3점 A2LA 교정 등급을 고르면 됩니다.

구성·옵션

RTRH-R 구성품과
교정 등급 옵션

  • 구성품 — RTRH-R 센서 단품과 주문할 때 고른 교정 등급으로 구성됩니다.
  • 교정 등급 — 미교정, 1점 NIST, 3점 NIST, 3점 A2LA 가운데 하나를 고릅니다.
  • 연장 — 10 ft 센서 연장 케이블을 옵션으로 추가할 수 있습니다.
  • 호환 로거 — DWE, TWE, TWP, TSB 본체는 따로 구성합니다.

교정

RTRH-R 교정 등급과
기록 신뢰성

센서의 교정 상태가 곧 기록을 믿을 수 있는 범위입니다. 교정 시기에 센서만 교체하면 로거 본체는 현장에 둔 채 기록을 이어 갈 수 있고, 교정 증빙은 고른 등급에 맞춰 보관합니다. 정기 교정은 (주)테솔의 KOLAS 인정 범위에 해당하는지 먼저 확인해 안내해 드립니다.
