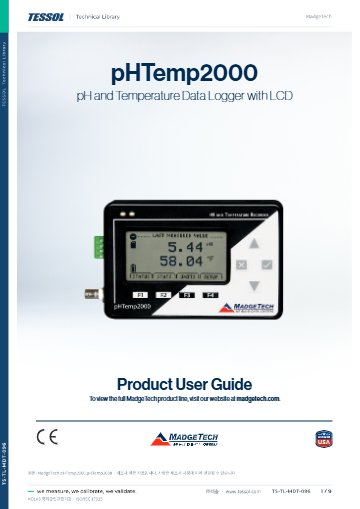

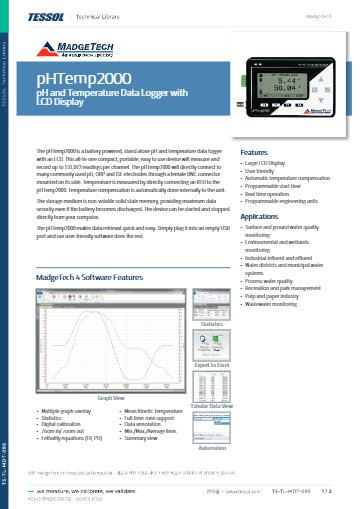

제품 자료
제품문의 구매하기

수질 pH를 온도 보상해
남기는 pH 데이터로거

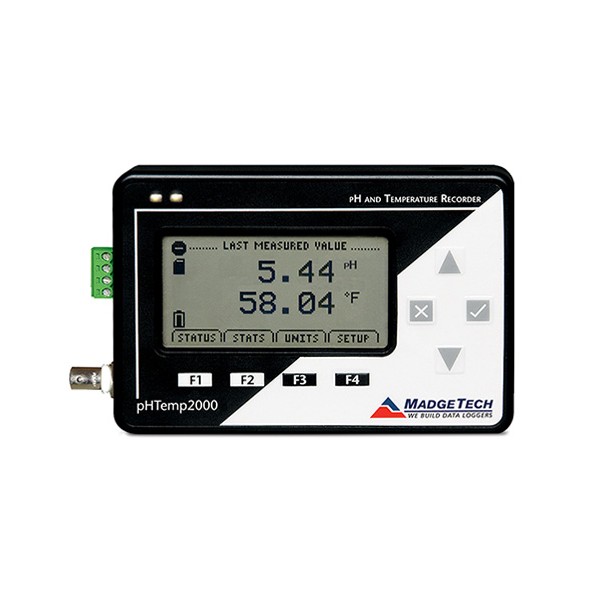

MadgeTech pHTemp2000 pH · 온도 데이터로거

견적 받기

MadgeTech 국내 정식 공급 파트너

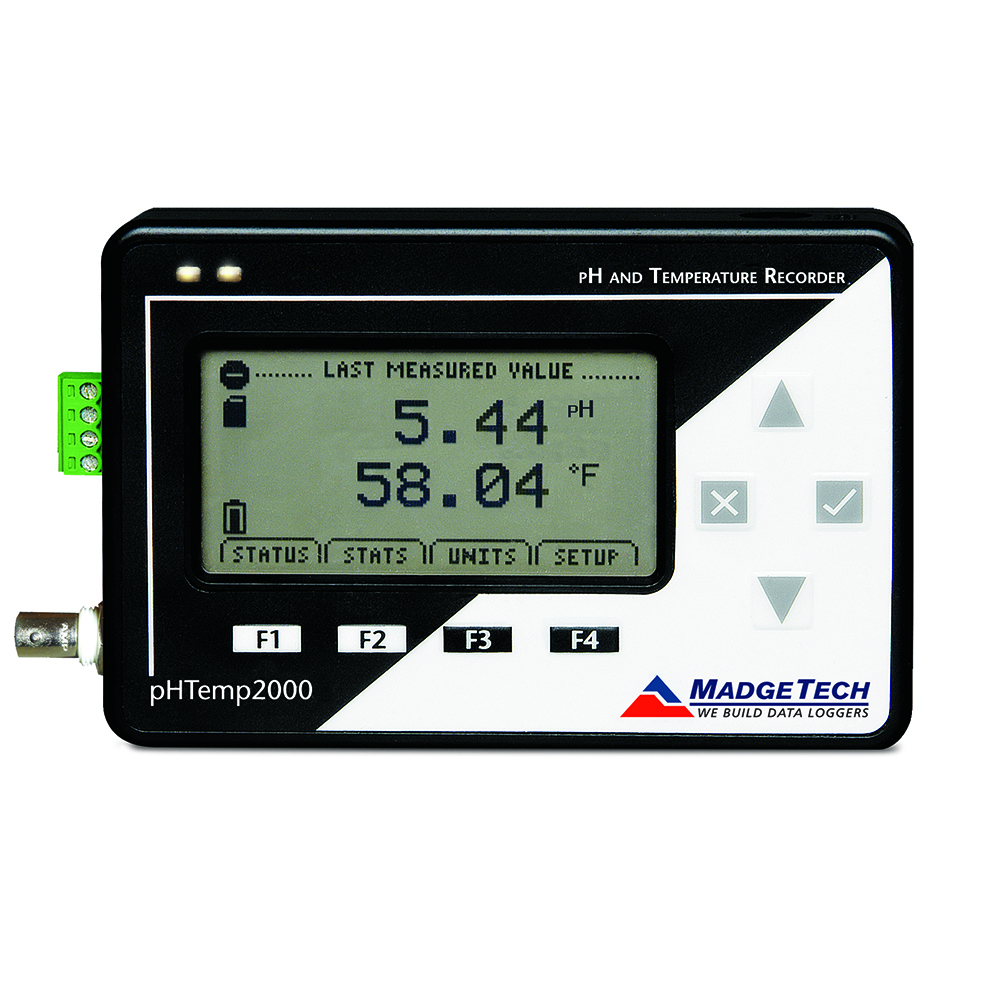

MadgeTech pHTemp2000은 표준 pH · ORP · ISE 전극을 BNC로 연결하고 RTD 온도 입력으로 자동 온도 보상을 하는 pH · 온도 데이터로거(pH Data Logger)로, -2~+16 pH를 ±0.01 pH 정확도로 기록해 수질 모니터링과 공정수 관리의 pH 이력을 남깁니다.

pH 값은 시료 온도에 따라 달라지므로 한 대에서 pH와 온도 입력을 함께 읽어 보상한 값을 기록하며, 채널당 131,071개 측정값을 2초부터 24시간까지의 간격으로 저장합니다. 화면을 계속 켜 두어도 30일간 쓸 수 있는 이 로거는 (주)테솔이 국내에 공식 공급합니다.

-2 ~ +16 pH

±0.01 pH 정확도 pH 입력

-40 ~ +110 °C

RTD 온도 입력 범위

131,071개

채널당 측정값 저장 용량

1년

화면 끔 기준 배터리 수명

특징

pH 값에 온도 보상을
결합한 기록

핵심 특징현장에서 달라지는 점
BNC 전극 입력표준 pH, ORP, ISE 전극을 그대로 연결할 수 있어 현장에서 쓰던 전극을 교체하지 않고 활용할 수 있습니다.
±0.01 pH 정확도, 0.01 pH 분해능-2~+16 pH 구간을 같은 분해능으로 기록해 산성과 알칼리 현장을 한 장비로 다룹니다.
자동 온도 보상온도 값을 로거 안에서 보정에 반영하므로 시료 온도가 변하는 야외에서도 pH 이력의 일관성이 유지됩니다.
2 · 3 · 4선 RTD 입력100 Ω 백금 RTD를 배선 길이와 정확도 요구에 맞춰 2선, 3선, 4선 방식으로 연결할 수 있습니다.
채널 끄기사용하지 않는 채널을 끄면 같은 메모리로 더 긴 기간을 기록할 수 있습니다.
LCD와 글자 크기 설정도트 매트릭스 화면에서 현재 값을 바로 읽고 백라이트와 자동 꺼짐으로 배터리 소모를 조절합니다.

입력 구성

전극 선택과
RTD 연결 방법

전극은 측정 대상에 맞춰 따로 선택

전극과 RTD 프로브는 키트에 포함되지 않으므로 시료의 성상에 맞는 pH · ORP · ISE 전극과 RTD 프로브를 함께 정해야 합니다. RTD는 분리형 나사 단자에 2선, 3선, 4선으로 연결하며 4선 방식이 리드 저항의 영향을 가장 적게 받습니다. 로거 설정과 다운로드에는 IFC200 USB 케이블이 필요합니다.

설치 환경

보호함과
전원 운용 기준

본체는 방수 등급이 없으므로 날씨, 스팀, 강한 화학물질을 차단하는 보호함 안에 설치해야 합니다. 9 V 배터리로 1분 간격 기록 시 화면을 끄면 1년, 화면을 상시 켜면 30일(일반)을 사용하며, AC 어댑터는 옵션입니다.

교정 관리

전극 교정과
온도 입력 교정

pH 교정은 전극과 표준 완충액으로 진행하고 온도 입력은 RTD 기준으로 별도 관리합니다. 교정 대상이 (주)테솔의 KOLAS 인정 범위에 해당하는지는 문의해 주시면 확인해 드립니다.

사용 방법

pHTemp2000 pH·온도 로거
IFC200 연결과 첫 기록

pHTemp2000은 IFC200 USB 인터페이스 케이블(필수)로 PC에 연결해 MadgeTech 4에서 설정하고 기록을 내려받습니다. 교정도 소프트웨어에서 디지털로 진행합니다.

소프트웨어·도구하는 일
MadgeTech 4 StandardWindows PC에서 로거 시작·정지·다운로드, 그래프와 표 보기
MadgeTech 4 Secure전자서명, 접근 코드, 보안 데이터 파일, 감사추적을 갖춘 21 CFR Part 11 대응 버전
IFC200로거와 PC를 잇는 USB 인터페이스 케이블(필수, 별매)
MadgeTech USB DriversIFC 인터페이스를 Windows가 인식하도록 설치하는 드라이버

처음 연결하는 순서

순서할 일
1madgetech.com/software-download에서 MadgeTech 4를 내려받아 MTInstaller.exe로 설치하고, IFC200을 처음 연결하기 전에 USB 드라이버도 설치하세요.
2IFC200으로 로거를 PC에 연결하고 MadgeTech 4를 실행하면 Connected Devices 창에 로거가 나타납니다.
3시료에 맞는 pH 전극과 RTD 프로브를 로거에 연결하세요.
4Custom Start에서 시작 방법과 읽기 간격을 정해 Start를 누르면 상태가 Running 또는 Waiting to Start로 바뀝니다.
5기록을 받을 때는 목록에서 로거를 선택해 Stop을 누른 뒤 Download를 누르고 보고서 이름을 정해 저장합니다.

기록이 끝나거나 정지한 로거는 PC에서 다시 시작 설정을 해야 다음 기록을 시작합니다. 기록을 멈추지 않고 다운로드하려면 읽기 간격이 2초 이상이고 wraparound가 꺼져 있어야 합니다. MadgeTech 4 설치 파일과 매뉴얼은 (주)테솔 자료실의 MadgeTech 4.3.1.3 소프트웨어 및 메뉴얼(update : 26.09.02 릴리즈)에서도 내려받을 수 있습니다.

사양

pH · 온도 입력과
일반 사양

항목사양
pH 입력BNC (암), -2.00 ~ +16.00 pH · 분해능 0.01 pH · 정확도 ±0.01 pH
ORP · ISE 입력±1.25 V · 정확도 ±0.1 mV · 입력 임피던스 10¹² Ω (일반)
온도 입력100 Ω Pt RTD 2 · 3 · 4선 (분리형 나사 단자), -40 ~ +110 °C · 분해능 0.01 °C · 교정 정확도 ±0.015 Ω / ±0.04 °C (이상 RTD, 4선, 36 in 리드)
온도 보상자동, 내부
메모리 · 측정 속도채널당 131,071 측정값 · 2초 ~ 24시간마다 1회
채널 설정미사용 채널을 꺼서 메모리 확보
화면63 × 35 mm 도트 매트릭스 LCD, 글자 크기 설정, 백라이트, 자동 꺼짐
전원9 V 리튬 또는 알카라인 배터리 (교체형 U9VL-J) · 1분 간격 · 화면 끔 1년, 화면 상시 켬 30일 (일반) · AC 어댑터 옵션
동작 환경-5 ~ +50 °C, 0 ~ 95 % RH (결로 없음) · 날씨 · 스팀 · 강한 화학물질 차단 필요
크기 · 무게 · 적합 표기122 × 84 × 32 mm, 440 g, CE
재질흑색 아노다이즈 알루미늄
인터페이스 · 소프트웨어IFC200 USB 케이블 (필수) · MadgeTech 4 (Windows XP SP3 이상), 소프트웨어 디지털 교정
보레이트115,200

활용 분야

pH 이력이 필요한
수질 현장

  • 하천 · 지하수 — 수질 변화를 pH 이력으로 기록해 계절별 변동을 비교합니다.
  • 폐수 · 방류수 — 방류 전 pH를 기록해 배출 기준 대응 자료로 보관합니다.
  • 공정수 · 제지 — 제지 공정과 공정수의 pH를 장시간 기록해 이상 구간을 찾습니다.
  • 상수도 시설 — pH와 온도를 함께 기록해 수처리 공정의 안정성을 점검합니다.

선택 가이드

측정 대상별
권장 장비

이럴 때 (측정 조건)권장 모델선택 이유
pH를 온도 보상과 함께 기록할 때pHTemp2000pH 전극과 RTD 입력을 한 대에서 처리합니다.
pH 전극 없이 고온 환경의 온도만 기록할 때MadgeTech HiTemp140프로브 -200 ~ +260 °C의 온도 전용 로거입니다.
다회용 초저온 온도 PDF 보고서가 필요할 때MSR MSR85초저온 구간의 다회용 PDF 온도 로거입니다.

구성·옵션

필수 구성과
별도 선택 품목

  • 필수 연결 — IFC200 USB 인터페이스 케이블.
  • 별도 선택 — pH · ORP · ISE 전극과 RTD 프로브.
  • 옵션 — AC 어댑터.
  • 전원 — 9 V 리튬 또는 알카라인 배터리(교체형 U9VL-J).
  • 소프트웨어 — MadgeTech 4 (Windows XP SP3 이상).
