SpotSee 3C/TEMP-USB RTD2 NFC NFC 지원 온도 데이터 로거

MODEL: 3C/TEMP-USB RTD2 NFC
브랜드: SpotSee

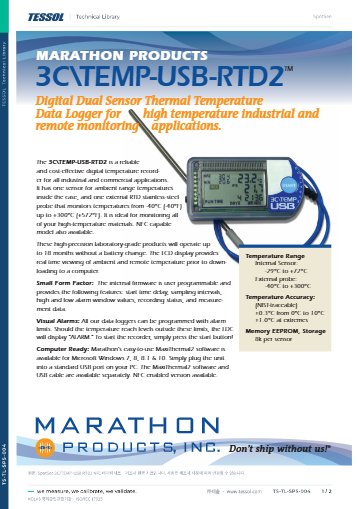

제품 자료: 데이터시트

제품문의 구매하기

프로브만 고온 구역에 넣는
2채널 고온 온도 로거

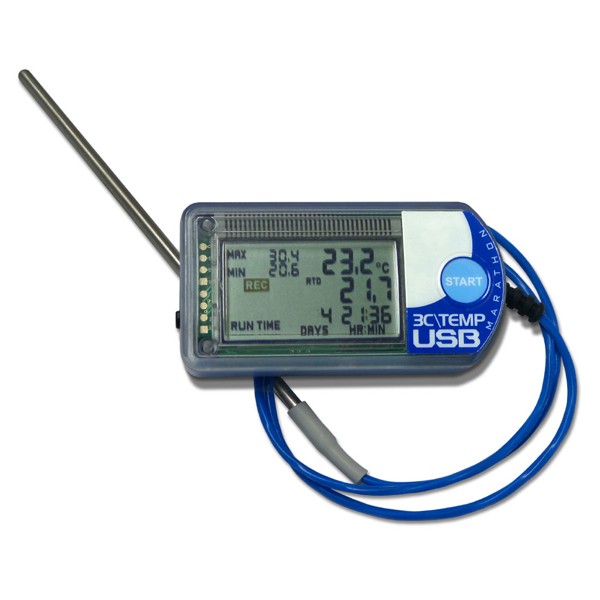

SpotSee 3C\TEMP-USB RTD2 고온 프로브 온도 로거 (SKU 7069)

견적 받기

SpotSee 3C\TEMP-USB RTD2(SKU 7069)는 본체 서미스터와 납땜 고정 RTD 프로브의 2채널로 기록하는 고온용 다회용 LCD 로거(고온 프로브 온도 데이터로거)입니다. 프로브가 -40 ~ +300 °C를 측정해 오븐과 고온 공정의 온도 이력을 기록합니다.

프로브만 고온 구역에 넣고 -29 ~ +72 °C에서 작동하는 본체는 바깥에 두므로 LCD와 배터리에 열 부담이 가지 않습니다. 두 채널을 따로 기록해 공정 온도와 주변 온도를 함께 비교할 수 있습니다. 이 로거는 (주)테솔이 국내에 공식 공급합니다.

-40 ~ +300 °C

RTD 프로브 측정 범위

±0.5 °C

프로브 0 ~ 30 °C 정확도

약 8,000개

8k 메모리 기록량

IP66

방수형 본체

특징

본체와 프로브를
분리한 고온 로거

핵심 특징	현장에서 달라지는 점
본체·프로브 2채널	본체 센서와 프로브 값을 함께 기록하므로 고온 구역과 주변 환경의 온도차를 비교합니다.
고온용 RTD 프로브	스테인리스 RTD 프로브가 오븐과 고온 공정 구간을 측정합니다.
실시간 LCD	내려받기 전에 본체와 프로브 온도를 화면에서 읽어 공정 이상을 현장에서 판단합니다.
ALARM 표시	상·하한을 넘으면 LCD에 ALARM 문구가 표시되어 이탈을 즉시 확인합니다.
시작 버튼 기록	시작 버튼을 누르면 기록이 시작되어 현장 설치 절차가 단순해집니다.
소형 몸체	6.5 × 3.4 × 0.9 cm, 33 g의 소형 본체라 좁은 설비 옆에도 설치할 수 있습니다.

설치 설계

본체 위치와
프로브 삽입 지점

본체는 사용 온도 범위가 낮으므로 오븐이나 고온 배관에 넣지 말고, 프로브만 고온 구역에 넣습니다. 프로브는 본체에 납땜으로 고정되어 있어 선 길이 안에서 설치 위치를 정해야 하며, 본체는 복사열이 닿지 않는 고온 구역 바깥에 둡니다.

공정 온도와 주변 온도 비교

채널별 기록을 나란히 보면 공정 온도가 오르는 동안 주변 온도가 얼마나 함께 오르는지 확인되어, 환기나 단열 상태를 점검하는 근거가 됩니다. 구간별 정확도가 채널마다 다르므로 판정 기준은 해당 채널의 값으로 정하세요.

사용 방법

3C\TEMP-USB RTD2
고온 프로브 로거 설정과 기록 받기

3C\TEMP-USB RTD2(SKU 7069)는 Standard A to Mini-B USB 케이블로 PC에 연결하고 MaxiThermal2, MDAS-Pro, 21 CFR 소프트웨어 중 하나로 설정과 내려받기를 진행합니다. 본체 센서와 RTD 프로브 두 채널의 기록을 함께 받습니다.

소프트웨어·도구	하는 일
MaxiThermal2	로거 설정(시작 지연, 측정 간격, 경보 한계), 기록 내려받기, 스프레드시트용 내보내기 (Windows 7, 8, 8.1, 10)
MDAS-Pro	PC에서 설정과 내려받기
21 CFR 소프트웨어	21 CFR Part 11 대응 기록이 필요할 때 구성하는 소프트웨어
Standard A to Mini-B USB 케이블	로거와 PC 연결(필수 부속)

처음 연결하는 순서

순서	할 일
1	PC에 MaxiThermal2, MDAS-Pro, 21 CFR 소프트웨어 중 하나를 설치합니다.
2	Standard A to Mini-B USB 케이블로 로거를 PC에 연결하세요.
3	시작 지연, 측정 간격(2초부터), 상·하한 경보값을 정해 로거에 기록합니다.
4	프로브만 오븐이나 고온 구역에 넣고, 본체는 복사열이 닿지 않는 바깥에 두세요.
5	시작 버튼을 눌러 기록을 시작하고, 회수 후 PC에 연결해 두 채널의 기록을 내려받습니다.

MaxiThermal2로 내려받은 기록은 스프레드시트나 데이터베이스로 내보낼 수 있으므로 공정 온도와 주변 온도를 같은 표에서 비교하세요.

사양

채널별 정확도와
공통 사양

항목	본체 내장 센서	외부 프로브
센서	칩인글라스 서미스터	RTD 스테인리스 프로브 1개(납땜 고정)
범위	-29 ~ +72 °C	-40 ~ +300 °C
정확도	0 ~ 10 °C ±0.3 °C · 양 끝 ±1.0 °C	0 ~ 30 °C ±0.5 °C · 양 끝 ±2.0 °C
분해능	0.1 °C	0.1 °C

공통 사양

항목	사양
메모리 · 기록 간격	8k(약 8,000개) · 2초부터 설정
화면 · 경보	LCD · 상한·하한 설정 · Exceed Limit · 화면 경보 문구 · 경보음 없음
경보 설정 · 해제	상한·하한 온도 설정 · 지우고 다시 설정해 해제
데이터 받기	Mini-USB · MaxiThermal2 · MDAS-Pro · 21 CFR 소프트웨어
설정 방식	PC · 호환 케이블 · SpotSee 소프트웨어
무선 · 원격 모니터링	없음
배터리	CR2450 1개 · 작동 1년, 보관 3년
시계 정확도	-29 ~ +72 °C 월평균 2분 이내 · -80 °C 이하 직접 노출 시 월 ±15분
보호 등급	IP66
크기 · 무게	6.5 × 3.4 × 0.9 cm · 33 g
분류	Category 2 · 다회용 고온 로거
펌웨어 기록 항목	내부 시계 · 시작/정지 시간 · 간격 · 사용자 설명 · 경보값 · 기록 상태 · 펌웨어 버전 · 일련번호 · 모델
필수 부속	호환 소프트웨어 1개(MaxiThermal2 · MDAS-Pro · 21 CFR) · 표준 A to Mini-B USB 케이블
선택 부속	마운팅 브래킷
포함 서류	QC 시트 · NIST 증명서 · 포장 목록
선택 서류	교정 옵션 구매 시 데이터 포함 교정성적서
인증	CE
보증	1년 제한 보증

활용 분야

고온 구간 기록이
필요한 현장

고온 공정 모니터링 — 프로브를 측정 지점에 두고 온도 변화를 기록합니다.
오븐 같은 고온 장비 — 본체는 밖에 두고 프로브만 넣어 기록합니다.
공정 온도와 주변 온도 비교 — 두 채널을 함께 기록해 열 손실을 점검합니다.
고온 구간 이력 보관 — 기록 파일을 내려받아 공정 품질 근거로 보관합니다.

선택 가이드

프로브 범위별
권장 모델

이럴 때 (사용 조건)	권장 모델	선택 이유
-200 °C까지 재야 할 때	3C\TEMP-USB -200C	RTD 프로브가 -200 ~ +300 °C를 측정해 액체질소 보관에 맞습니다.
프로브 없이 본체 센서만 사용할 때	3C\TEMP-USB	내장 센서만 사용하는 프로브 없는 구성입니다.
NFC 안드로이드 앱으로 읽어야 할 때	3C\TEMP-ULTRA -200C	평판 프로브가 극저온을 측정하고 NFC로 설정합니다.

구성·옵션

고온 로거 구성품과
별매 품목

구분	내용
구성품	로거 본체, RTD 스테인리스 프로브 1개(납땜 고정), QC 시트 · NIST 증명서 · 포장 목록
옵션	교정 옵션(데이터 포함 교정성적서), 마운팅 브래킷
별매	소프트웨어 1개(MaxiThermal2 · MDAS-Pro · 21 CFR), 표준 A to Mini-B USB 케이블
품번	SKU 7069

배터리는 권장 연 1회 재교정 때 교체합니다. 교정 일정은 (주)테솔이 KOLAS 인정 범위 안에서 안내합니다.

3C\TEMP-USB RTD2와
함께 보는 SpotSee 로거

3C\TEMP-USB RTD2 본체를 오븐에 넣어도 됩니까?
아니요, 본체 사용 범위는 -29 ~ +72 °C입니다. 프로브만 고온 구역에 넣으세요.
3C\TEMP-USB RTD2는 NFC로 읽을 수 있습니까?
기본 판독은 Mini-USB입니다. NFC 판독이 꼭 필요하면 3C\TEMP-ULTRA를 검토하세요.
3C\TEMP-USB RTD2의 배터리 수명은 얼마입니까?
작동 1년, 보관 3년입니다. 권장 연 1회 재교정 때 함께 교체합니다.
극저온용 모델도 있습니까?
네, 3C\TEMP-USB -200C가 있습니다. 프로브로 -200 °C까지 측정합니다.
