멸균기 안 여러 지점 온도를
PC 없이 검증하는 밸리데이터

Baluntech 유선 밸리데이션 시스템 Validator P3

견적 받기

Baluntech 국내 정식 공급 파트너

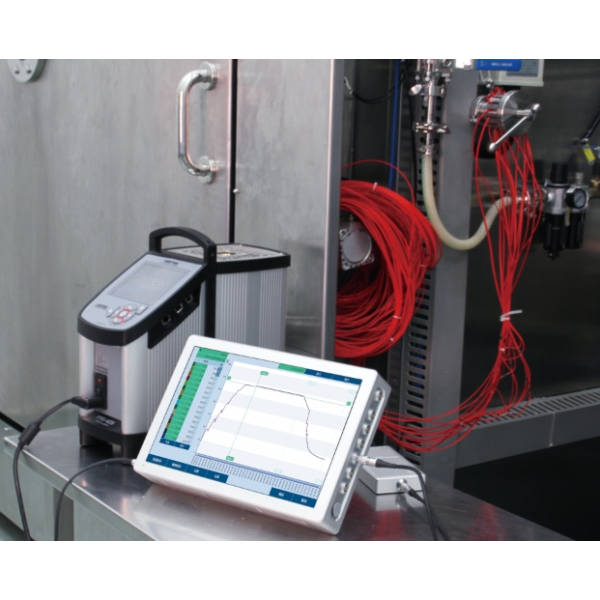

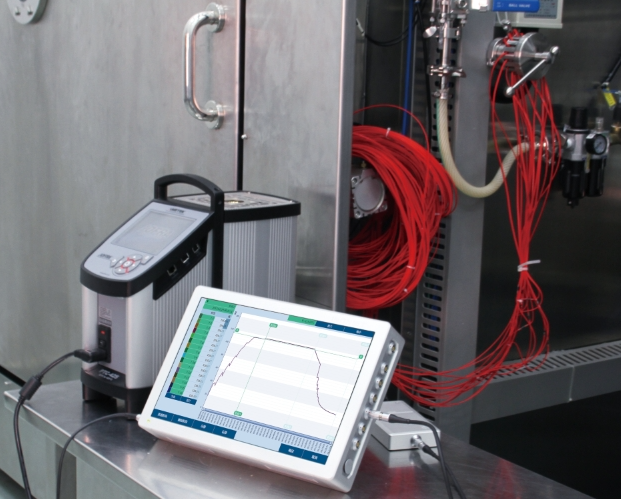

Baluntech 유선 밸리데이션 시스템은 12.1인치 터치스크린 일체형 밸리데이터 Validator P3와 16채널 온도 수집 모듈(TAM), 온도·온습도·압력 센서로 구성한 열 밸리데이션 장비(유선 밸리데이터)입니다. 멸균기와 동결건조기, 챔버 안 여러 지점의 온도 분포를 PC 없이 기록합니다.

TAM 한 개가 16채널을 받고, Pt100 4선식 기준 ±0.04 °C 정확도로 -200 ~ 850 °C를 측정합니다. 측정 지점이 더 필요하면 모듈을 추가해 늘릴 수 있습니다. 소프트웨어까지 포함한 이 일체형 시스템은 (주)테솔이 국내에 공식 공급합니다.

16채널

TAM 모듈당 온도 채널

12.1인치

풀 터치스크린

±0.04 °C

Pt100 4선식 정확도

LEMO

센서 연결 케이블

특징

Validator P3 일체형으로
줄어드는 검증 준비

핵심 특징현장에서 달라지는 점
밸리데이터·컴퓨터 일체형컴퓨터를 따로 두지 않으므로 멸균기 옆 좁은 공간에서도 터치스크린만으로 검증을 진행할 수 있습니다.
복수 밸리데이션 동시 운영여러 장비의 검증을 동시에 진행할 수 있어 검증 일정이 겹치는 시설에서 대기 시간이 줄어듭니다.
TAM 모듈 확장모듈을 추가한 만큼 측정 채널이 늘어 대형 챔버의 측정 지점 수에 대응합니다.
Pt100과 열전대 지원Pt100, T형, K형 센서 가운데 장비 온도대에 맞는 것을 고를 수 있습니다.
전자기 간섭 대응 설계간섭이 강한 환경에서도 측정 정확도를 유지하도록 설계되어 있습니다.
LEMO 케이블 연결LEMO 케이블로 단단히 연결되어 반복 설치 중 접촉 불량 위험을 줄입니다.

센서 선택

습열·건열 장비별
센서 구성

증기 멸균기처럼 수증기가 있는 습열 장비에는 WRS-10(Pt100)이나 WTS-10(T형 열전대)을, 건열 멸균기와 탈발열 터널에는 DRS-10(Pt100)이나 DTS-10(T형)을 선택하세요. 습도와 압력은 THS20-5와 DPS-5로 측정합니다. 센서 종류를 고를 때는 장비의 온도 범위를 기준으로 삼으세요.

센서종류측정 범위정확도케이블
WRS-10 · FWRS-10 (습열)3선식 Pt100-200 ~ 200 °C±0.1 °C10 m
WTS-10 (습열)T형 열전대 2선식-200 ~ 200 °C±0.25 °C10 m
DRS-10 (건열)3선식 Pt1000 ~ 400 °C±0.1 °C10 m
DTS-10 (건열)T형 열전대 2선식0 ~ 400 °C±0.25 °C10 m
THS20-5 (온습도)온도 / 습도0 ~ 100 °C / 0 ~ 100 %RH±0.3 °C (15 ~ 35 °C) / ±2 %RH (5 °C, 20 ~ 90 %RH)5 m
DPS-5 (압력)절대압0 ~ 500 kPa ABS±0.25 %FS (1.25 kPa)5 m

센서 헤드 치수와 재질

습열 RTD 헤드는 WRS-10이 Φ4 × 40 mm, FWRS-10이 Φ3 × 30 mm입니다. 건열 RTD DRS-10은 프로브가 316L 스테인리스, 케이블이 304 스테인리스여서 고온 챔버 안에서도 반복해 사용할 수 있습니다.

Baluntech 밸리데이션 시스템 - 붉은색 피복의 온도 센서 와이어

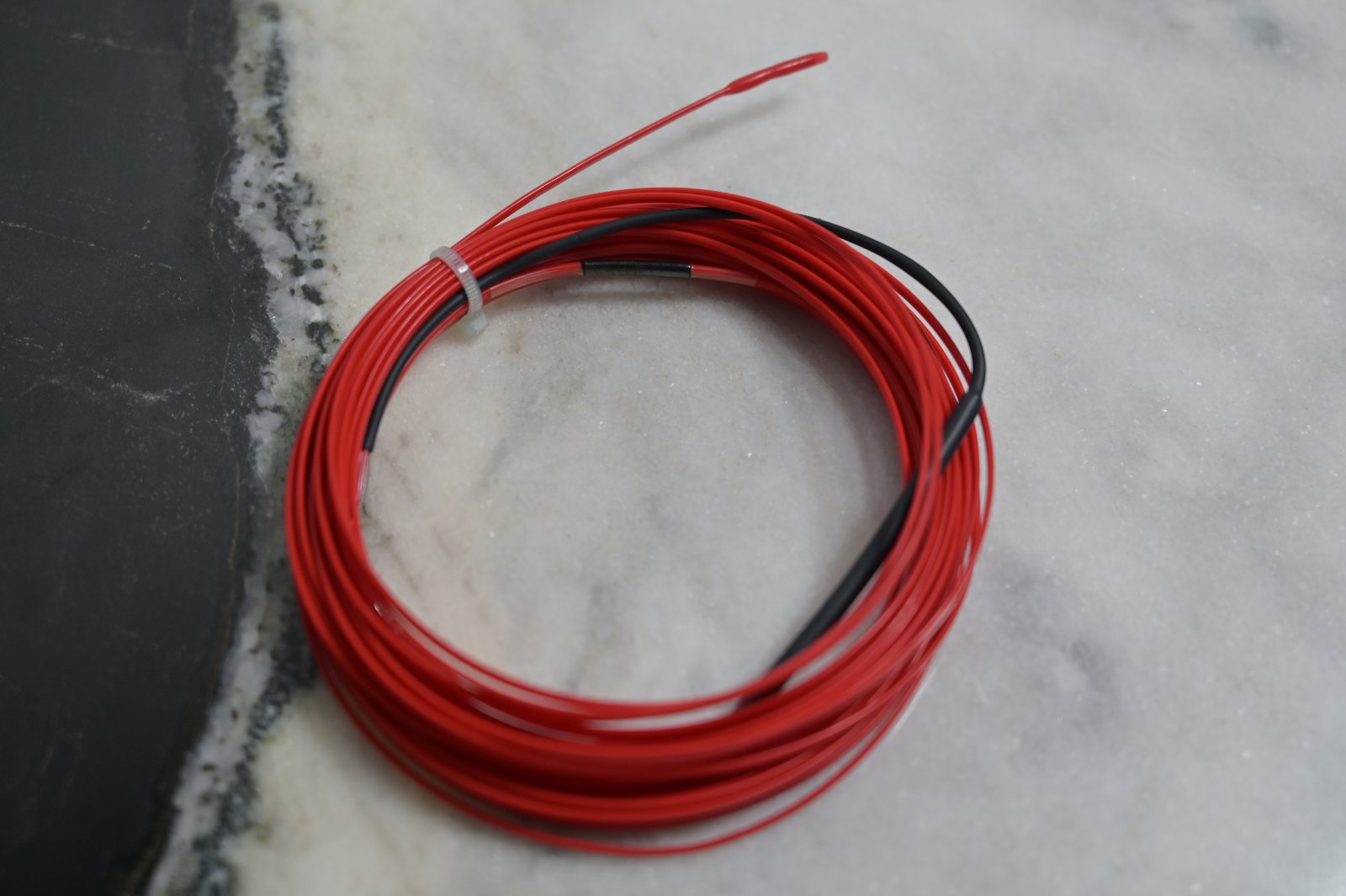

붉은색 피복의 온도 센서 와이어

사양

TAM 모듈과
센서별 측정 범위 · 정확도

항목사양
Validator P3밸리데이터·컴퓨터 일체형 · 12.1인치 풀 터치스크린 · 소프트웨어 포함
TAM 채널 수16채널
TAM 크기 / 무게180 × 125 × 24.6 mm / 500 g
TAM 하우징알루미늄 합금
TAM 작동 환경0 ~ 50 °C, 0 ~ 90 %RH · IP50
Pt100 3선식-200 ~ 850 °C · ±0.05 °C · 분해능 0.01 °C
Pt100 4선식-200 ~ 850 °C · ±0.04 °C · 분해능 0.01 °C
T형 열전대-270 ~ 400 °C · ±0.25 °C · 분해능 0.01 °C
K형 열전대-270 ~ 1372 °C · ±0.5 °C · 분해능 0.01 °C
습열 RTD (WRS-10 · FWRS-10)3선식 Pt100 · -200 ~ 200 °C · ±0.1 °C · 케이블 10 m
RTD 헤드 치수WRS-10 Φ4 × 40 mm · FWRS-10 Φ3 × 30 mm
습열 열전대 (WTS-10)T형 2선식 · -200 ~ 200 °C · ±0.25 °C · 케이블 10 m
건열 RTD (DRS-10)3선식 Pt100 · 0 ~ 400 °C · ±0.1 °C · 케이블 10 m · 프로브 316L 스테인리스 · 케이블 304 스테인리스
건열 열전대 (DTS-10)T형 2선식 · 0 ~ 400 °C · ±0.25 °C · 케이블 10 m
온습도 센서 (THS20-5) 온도0 ~ 100 °C · ±0.3 °C (15 ~ 35 °C) · 분해능 0.01 °C · 케이블 5 m
온습도 센서 (THS20-5) 습도0 ~ 100 %RH · ±2 %RH (5 °C, 20 ~ 90 %RH) · 분해능 0.01 %RH · IP50 · 140 °C 내성
압력 센서 (DPS-5)0 ~ 500 kPa ABS · ±0.25 %FS (1.25 kPa) · 분해능 0.01 kPa · 케이블 5 m
연결LEMO 케이블
Baluntech 밸리데이션 시스템 - 금속 센서 헤드가 달린 검정색 센서 케이블

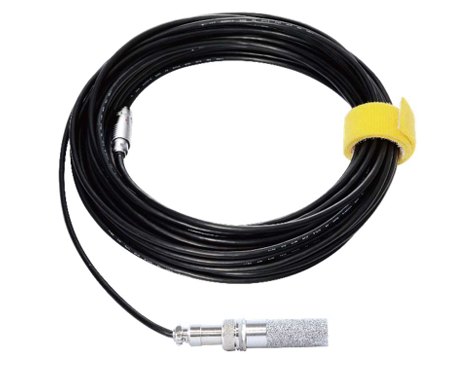

금속 센서 헤드가 달린 검정색 센서 케이블

활용 분야

열 밸리데이션이
필요한 설비

  • 증기·건열 멸균기 — 여러 지점의 온도 분포를 기록합니다.
  • 탈발열 터널 — 가열 구간의 온도를 함께 측정합니다.
  • 동결건조기·초저온 냉동고 — 낮은 온도 구간을 Pt100과 열전대로 측정합니다.
  • 항온항습 챔버·콜드룸·클린룸 — 온습도와 압력을 함께 기록합니다.
  • 식품 설비 — 가열·냉각 공정의 온도 밸리데이션 기록을 남깁니다.
Baluntech 밸리데이션 시스템 - 밸리데이션 시스템의 로그인 화면

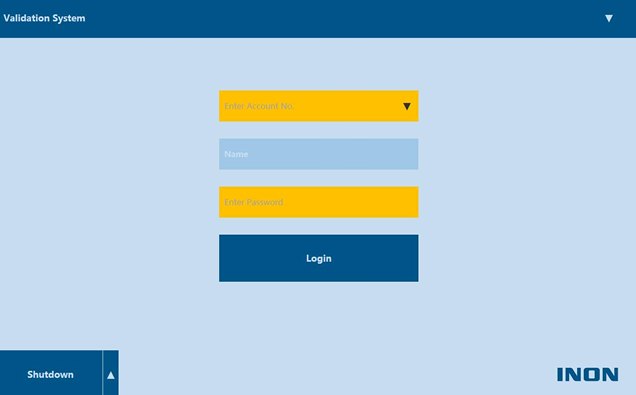

밸리데이션 시스템의 로그인 화면

선택 가이드

장비 유형별
센서 조합

이럴 때 (현장 조건·용량)권장 모델선택 이유
증기 멸균기를 검증할 때WRS-10 · WTS-10-200 ~ 200 °C를 측정하는 습열용 Pt100·T형 센서로, 수증기가 있는 장비에 맞춰져 있습니다.
건열 멸균기와 탈발열 터널을 검증할 때DRS-10 · DTS-100 ~ 400 °C 건열용 센서로, DRS-10은 316L 스테인리스 프로브라 고온 챔버의 반복 측정에 맞습니다.
챔버의 습도와 압력을 함께 기록할 때THS20-5 · DPS-5온습도 센서와 절대압 센서를 디지털 신호로 받아 온도와 함께 기록합니다.
Fluke 1586A와 TQSoft로 구성하려 할 때Fluke 1586A + TQSoftFluke 계측기와 TQSoft 소프트웨어 조합으로도 유선 밸리데이션을 구성할 수 있습니다.
Baluntech 밸리데이션 시스템 - 금속 센서 팁이 달린 편조 피복 센서 케이블

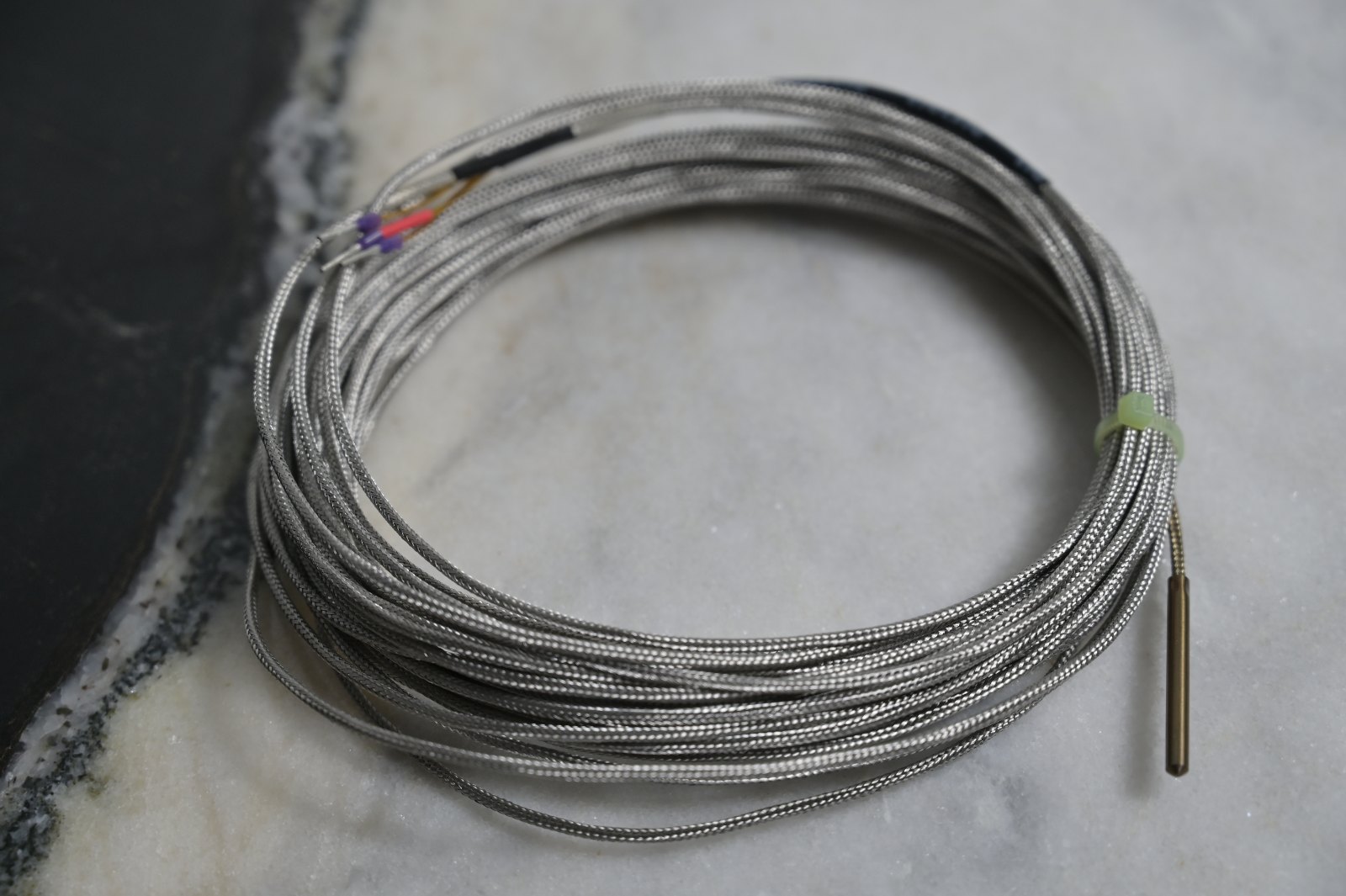

금속 센서 팁이 달린 편조 피복 센서 케이블

구성·옵션

Validator P3 시스템 구성

구성내용
Validator P3밸리데이터·컴퓨터 일체형 · 12.1인치 터치스크린 · 소프트웨어 포함
TAM 온도 수집 모듈모듈당 16채널 · LEMO 케이블 · Pt100 4선 -200 ~ 850 °C ±0.04 °C · T형 -270 ~ 400 °C ±0.25 °C
센서습열 WRS-10 · WTS-10 · 건열 DRS-10 · DTS-10 · 온습도 THS20-5 · 압력 DPS-5 (0 ~ 500 kPa abs)
Baluntech 밸리데이션 시스템 - 갈색 피복의 온도 센서 와이어

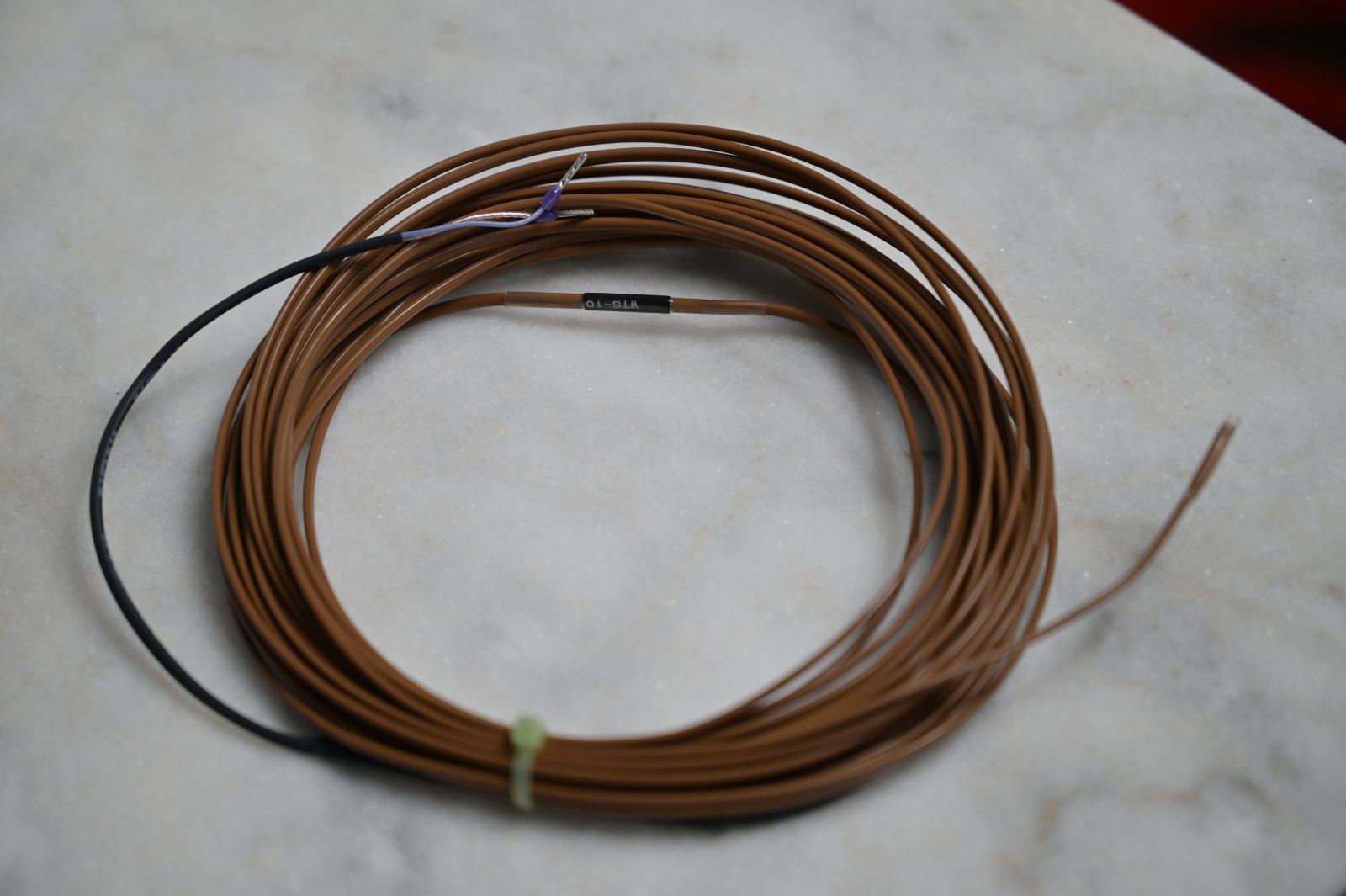

갈색 피복의 온도 센서 와이어

교정 관리

센서 교정과
검증 기록

밸리데이션 기록을 신뢰하려면 센서와 TAM의 교정 상태가 유효해야 합니다. 검증 일정을 잡기 전에 교정 유효 기간을 먼저 확인하세요. 교정이 필요하면 (주)테솔의 KOLAS 인정 범위에 해당하는지 확인한 뒤 교정 방법과 일정을 안내해 드립니다.
