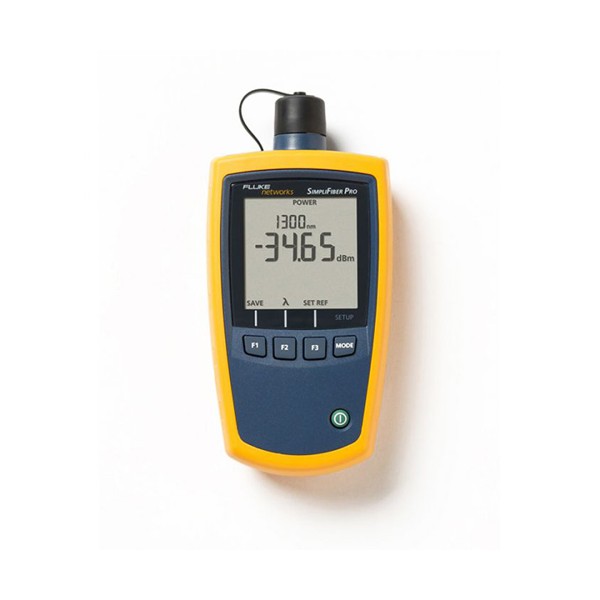

Fluke Networks FTK1000 / FTK2000 / FTK1475 SimpliFiber Pro 옵티컬 파워 미터 및 광케이블 테스트 키트

MODEL: FTK1000 / FTK2000 / FTK1475
브랜드: FLUKE NETWORKS

제품문의 구매하기

광 전력과 손실을 두 파장으로
함께 재는 광케이블 테스트 키트

Fluke Networks SimpliFiber Pro 광파워미터 · 광케이블 테스트 키트

견적 받기

Fluke Networks 국내 공식 대리점

Fluke Networks SimpliFiber Pro는 광파워미터와 멀티모드·싱글모드 광원을 묶어 광케이블의 전력과 손실을 현장에서 측정하는 광파워미터·광케이블 테스트 키트(FTK1000, FTK2000, FTK1475)입니다. 한 포트에서 두 파장을 동시에 시험합니다.

측정 범위는 850 nm에서 +10 to –52 dBm, 그 외 파장에서 +10 to –60 dBm이며, 불확도 ±0.25 dB, 분해능 0.01 dB로 읽습니다. 결과는 1000개까지 저장해 PC로 옮길 수 있습니다. AA 2개로 50시간 이상 동작하는 이 키트는 (주)테솔이 국내에 공식 공급합니다.

1000개

결과 저장

두 파장

단일 포트 동시 시험

1490 · 1625 nm

추가 교정 파장

±0.25 dB

측정 불확도

특징

SimpliFiber Pro 한 키트로 하는
광 전력과 손실 시험

핵심 특징	현장에서 달라지는 점
두 파장 동시 시험	한 포트에서 두 파장을 측정해 한 기록으로 저장하므로 시험 시간이 절반으로 줄어듭니다.
CheckActive	활성 광이 들어오면 소리와 아이콘으로 알려 주어 살아 있는 링크에 광원을 잘못 연결하는 일을 막습니다.
FindFiber	반대쪽 끝의 작업자가 혼자 케이블 연결을 확인할 수 있어 두 사람이 무전으로 확인하는 시간이 줄어듭니다.
Min/Max 기록	순간적인 전력 변동을 자동으로 추적해 접촉이 불안정한 커넥터를 찾습니다.
Mag Kit 스트랩	자석이 금속 표면에 붙어 두 손으로 패치 코드를 다룰 수 있습니다.
대용량 메모리	결과를 1000개까지 저장하므로 하루치 시험 기록을 현장에서 보관할 수 있습니다.
LinkWare 연동	시험 결과를 PC로 옮겨 분석하고 보고서로 만듭니다.
추가 파장 교정	1490 nm와 1625 nm 교정을 지원해 PON 같은 확장 파장도 점검할 수 있습니다.

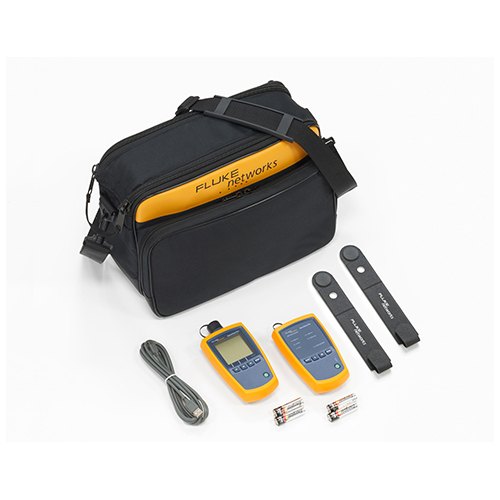

파워 미터와 광원, 가방 등 기본 구성품

두 파장 시험

한 번 연결로 두 파장을
기록하는 자동 전환

자동 이중 파장 전환은 기본으로 켜져 있어, 한 번 연결로 멀티모드는 850/1300 nm, 싱글모드는 1310/1550 nm를 연달아 측정하고 하나의 결과로 저장합니다. 필요하면 전환을 끌 수 있습니다. 소스는 30분 동안 쓰지 않으면 자동으로 꺼져 배터리를 아낍니다.

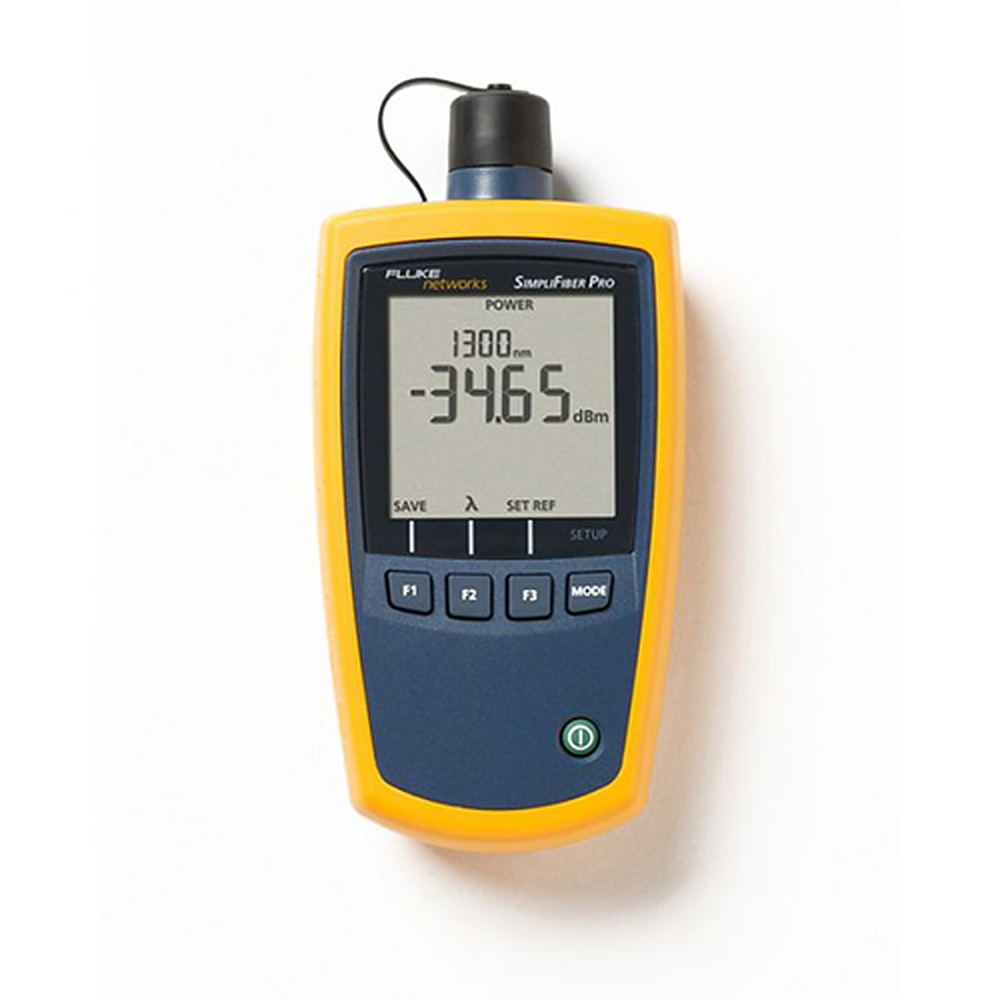

파워미터에 나타나는 두 파장 값

광파워미터는 교정 파장 850, 1300, 1310, 1490, 1550, 1625 nm를 읽고 분해능 0.01 dB로 표시합니다. 소스 출력 안정성은 8시간 이상 멀티모드 ±0.1 dB, 싱글모드 ±0.25 dB입니다.

FindFiber

FindFiber로 혼자서
연결 확인하기

FindFiber는 광원이 코드를 보내면 반대쪽 파워미터가 어느 케이블이 연결되었는지 알려 주는 기능입니다. 멀티모드 ID는 1, 싱글모드 ID는 2로 고정되어 있습니다. FTK1475에는 FindFiber 원격 ID 소스 2개가 들어 있고, FTK1000과 FTK2000 구성에는 포함되지 않습니다.

FTK1475의 VisiFault VFL은 가시광으로 광섬유 단선과 극성을 확인합니다.
FTK1475의 FI-500 FiberInspector Micro와 NFC-KIT-BOX 청소 키트로 단면 점검과 청소를 이어서 합니다.
소스 배터리는 일반적으로 멀티모드 40시간, 싱글모드 30시간 동작합니다.

사용 방법

SimpliFiber Pro 측정값을
USB로 LinkWare PC에 받기

SimpliFiber Pro에 저장한 결과는 USB 케이블로 PC의 LinkWare PC에 내려받아 분석하고 보고서로 만듭니다. USB 드라이버는 LinkWare PC를 설치할 때 함께 설치됩니다.

소프트웨어·도구	하는 일
LinkWare PC	결과 내려받기, 분석과 보고서 작성
USB 드라이버	LinkWare PC 설치 시 함께 설치

처음 연결하는 순서

순서	할 일
1	Windows PC에 LinkWare PC를 설치합니다.
2	미터에 동봉된 USB 케이블로 SimpliFiber Pro를 PC에 연결하세요.
3	처음 연결할 때 Found New Hardware 창이 뜨면 Next >를 눌러 드라이버 설치를 마칩니다.
4	LinkWare PC를 실행하고 빨간 화살표 아이콘을 눌러 결과를 내려받으세요.
5	내려받은 결과로 보고서를 만들어 저장합니다.

사양

FTK1000·FTK2000·FTK1475
키트 비교와 공통 사양

항목	FTK1000	FTK2000	FTK1475
검증 구분	멀티모드 검증	싱글모드 검증	완전 검증 (4파장 시험)
광원 파장	850 / 1300 nm	1310 / 1550 nm	멀티·싱글모드 소스
구성	SimpliFiber Pro 광파워미터 · 850/1300 nm 멀티모드 소스 · 자석 스트랩 · 휴대용 케이스 · SC 어댑터	SimpliFiber Pro 광파워미터 · 1310/1550 nm 싱글모드 소스 · 휴대용 케이스 · SC 어댑터	SimpliFiber Pro 광파워미터 · 멀티·싱글모드 소스 · VisiFault VFL · FI-500 · FindFiber 원격 ID 소스 2개 · SC/ST/LC 어댑터 · NFC-KIT-BOX 청소 키트
FindFiber 원격 ID 소스	구성에 없음	구성에 없음	2개 포함

시리즈 공통 사양

항목	사양
광원 유형	MM: LED · SM: 듀얼 FP 레이저(1310 · 1550 nm)
파장 정확도	850 nm ±30 nm · 1300 nm ±20 nm · 1310 nm ±20 nm · 1550 nm ±30 nm
스펙트럼 폭 (일반, FWHM)	850 nm 50 nm · 1300 nm 135 nm
최소 출력 전력	850 · 1300 nm ≥ −20 dBm · 1310 · 1550 nm ≥ −7 dBm (일반)
출력 안정성	8시간 이상 ±0.1 dB (MM) · ±0.25 dB (SM)
광 커넥터	고정 SC2
자동 이중 파장 전환	예 (끄기 가능)
FindFiber 코드	예 · MM ID 1 · SM ID 2 고정
자동 전원 끄기	30분 (끄기 가능)
소스 배터리 수명 (일반)	MM 40시간 · SM 30시간
교정 파장	850 · 1300 · 1310 · 1490 · 1550 · 1625 nm
측정 범위	+10 to –52 dBm (850 nm) · +10 to –60 dBm (그 외 파장)
측정 불확도	±0.25 dB · 분해능 0.01 dB
저장 · 인터페이스	결과 1000개 · USB 2.0
전원 · 크기 · 무게	AA 2개 · 50시간 이상 · 165 × 80 × 39 mm · 325 g

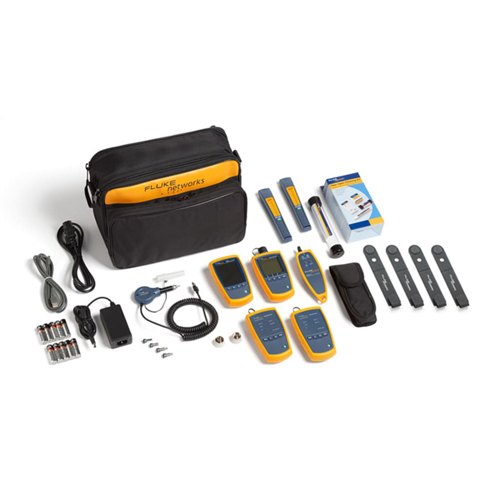

파워 미터와 광원, 검사 프로브 등 확장 구성품

활용 분야

SimpliFiber Pro로 광 전력을
측정하는 현장

패치 패널과 배선 구간 — 연결 상태와 광 전력을 확인합니다.
구내 광케이블 설치 후 — 링크 손실을 시험해 기록합니다.
네트워크 장애 — 광 전력을 점검해 광원 쪽 문제인지 선로 쪽 문제인지 나눕니다.
단면 점검 병행 — FTK1475로 커넥터 단면 검사와 청소를 함께 합니다.

선택 가이드

광섬유 종류로 고르는
SimpliFiber Pro 키트

이럴 때 (현장 조건·용량)	권장 모델	선택 이유
멀티모드 링크만 시험할 때	FTK1000	850/1300 nm 멀티모드 소스와 자석 스트랩을 갖춘 멀티모드 검증 키트입니다.
싱글모드 링크만 시험할 때	FTK2000	1310/1550 nm 싱글모드 소스를 갖춘 싱글모드 검증 키트입니다.
멀티·싱글모드 시험과 단면 점검까지 할 때	FTK1475	두 방식의 소스에 VFL, FI-500, FindFiber 원격 ID 소스 2개까지 들어 있습니다.
손실 시험과 보고를 한 장비로 할 때	CertiFiber Pro	Quad 모듈로 두 파장 AutoTest와 합격 판정을 수행합니다.

구성·옵션

SimpliFiber Pro
키트별 구성품

품번	구성

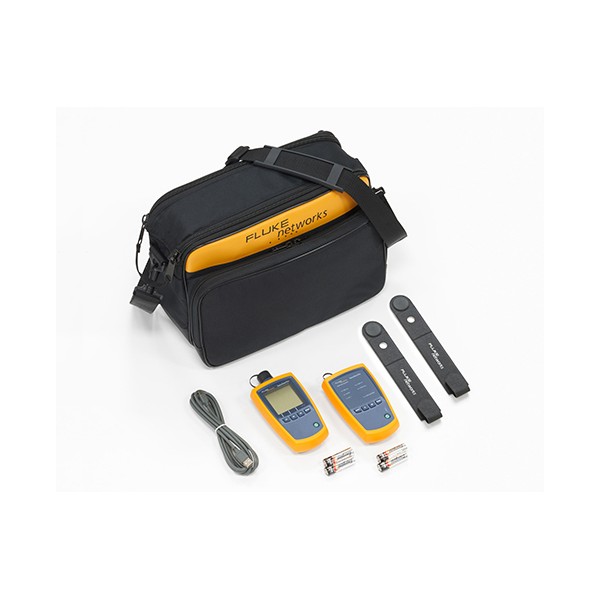

FTK1000	SimpliFiber Pro 광파워미터 · 850/1300 nm 멀티모드 소스 · 자석 스트랩 · 휴대용 케이스 · SC 어댑터

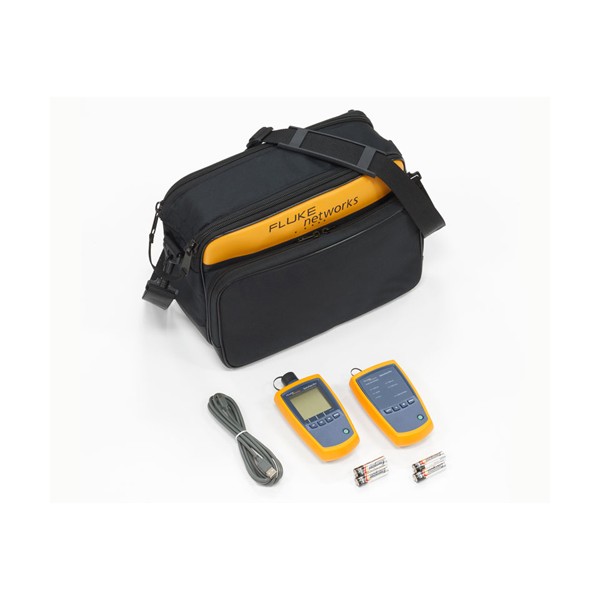

FTK2000	SimpliFiber Pro 광파워미터 · 1310/1550 nm 싱글모드 소스 · 휴대용 케이스 · SC 어댑터

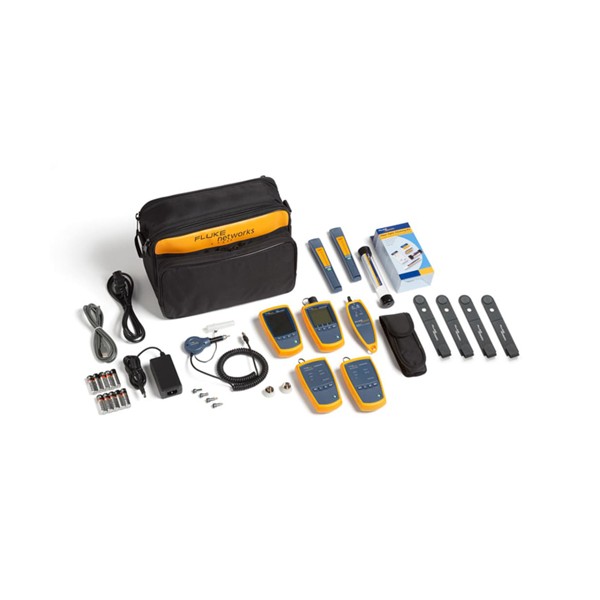

FTK1475	SimpliFiber Pro 광파워미터 · 멀티·싱글모드 소스 · VisiFault VFL · FI-500 · FindFiber 원격 ID 소스 2개 · SC/ST/LC 어댑터 · NFC-KIT-BOX 청소 키트

SimpliFiber Pro와 함께 보는
광 시험 장비

SimpliFiber Pro는 두 파장을 어떻게 동시에 시험합니까?
단일 포트로 두 파장을 동시에 시험하고 하나의 결과로 저장합니다. 덕분에 시험 시간이 절반으로 줄어듭니다.
FTK1000, FTK2000, FTK1475 키트는 무엇이 다릅니까?
FTK1000은 멀티모드, FTK2000은 싱글모드 검증 키트입니다. FTK1475는 두 방식을 모두 시험하며 FI-500이 들어 있습니다.
시험 결과를 저장할 수 있습니까?
네, 최대 1000개를 저장하고 LinkWare PC로 보고서를 만들 수 있습니다.
FindFiber는 어떤 키트에 들어 있습니까?
FTK1475에 원격 ID 소스 2개가 들어 있습니다. FTK1000과 FTK2000의 구성에는 없습니다.
SimpliFiber Pro 배터리는 얼마나 동작합니까?
측정기는 50시간 이상 동작합니다. 소스는 멀티모드 40시간, 싱글모드 30시간입니다(일반).
