Fluke TL1550B 악어 클립이 있는 테스트 리드

MODEL: TL1550B
브랜드: FLUKE
제품 자료: 카탈로그

2024 FLUKE Catalogue

제품문의 구매하기

절연 저항 시험기와 대상을
잇는 절연 시험용 리드 세트

Fluke TL1550B · TL1550EXT 절연 저항 시험기 리드

견적 받기

Fluke 국내 공식 대리점

Fluke TL1550B·TL1550EXT는 절연 저항 시험기(메그옴미터)와 시험 대상을 잇는 테스트 리드 세트입니다. TL1550B는 저누설 프로브 3색과 악어 클립 3색으로, TL1550EXT는 25 ft 확장 리드로 구성됩니다.

프로브는 Cat II 1000 V, Cat III 600 V, 5 kV DC max 정격이고, 악어 클립은 Cat II 1000 V, Cat III 600 V, 10 A 정격으로 최대 26 mm까지 벌어집니다. 이 리드 세트는 (주)테솔이 국내에 공식 공급합니다.

2.6 m

TL1550B 리드 길이(리드만)

26 mm

악어 클립 최대 벌림

5 kV DC

프로브 최대 정격

25 ft

TL1550EXT 확장 리드

특징

고전압 절연 시험용
TL1550B 리드 구성

핵심 특징	현장에서 달라지는 점
저누설 프로브	프로브 자체의 누설이 적어 고저항 측정값에 리드가 미치는 영향을 줄입니다.
적·흑·녹 3색 구성	프로브와 악어 클립이 3색이라 단자를 구분해 연결하고, 가드 단자까지 배선할 수 있습니다.
26 mm 악어 클립	최대 26 mm까지 벌어져 굵은 단자나 부스바에도 단단히 물립니다.
Cat II 1000 V · Cat III 600 V	프로브와 클립의 범주 정격이 같아 연결 지점의 설비 범주를 한 기준으로 확인할 수 있습니다.
5 kV DC 프로브	프로브가 5 kV DC까지 견디므로 고전압 절연 시험에도 사용할 수 있습니다.
25 ft 확장 리드	TL1550EXT로 시험기와 시험점 사이 거리를 늘려 시험기를 안전한 위치에 둘 수 있습니다.

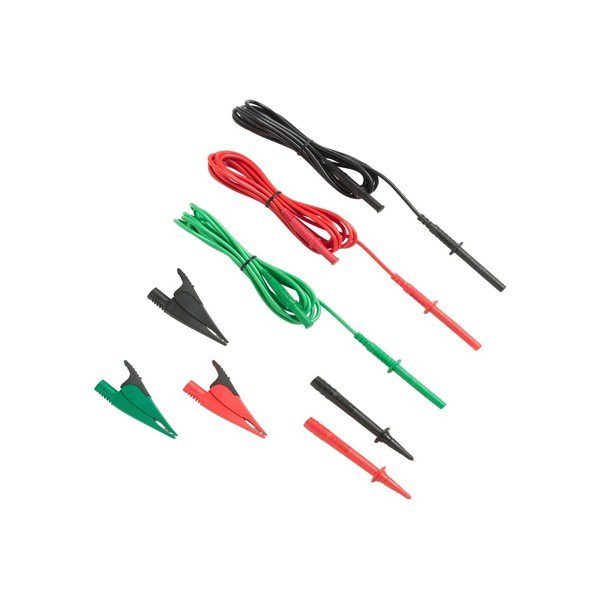

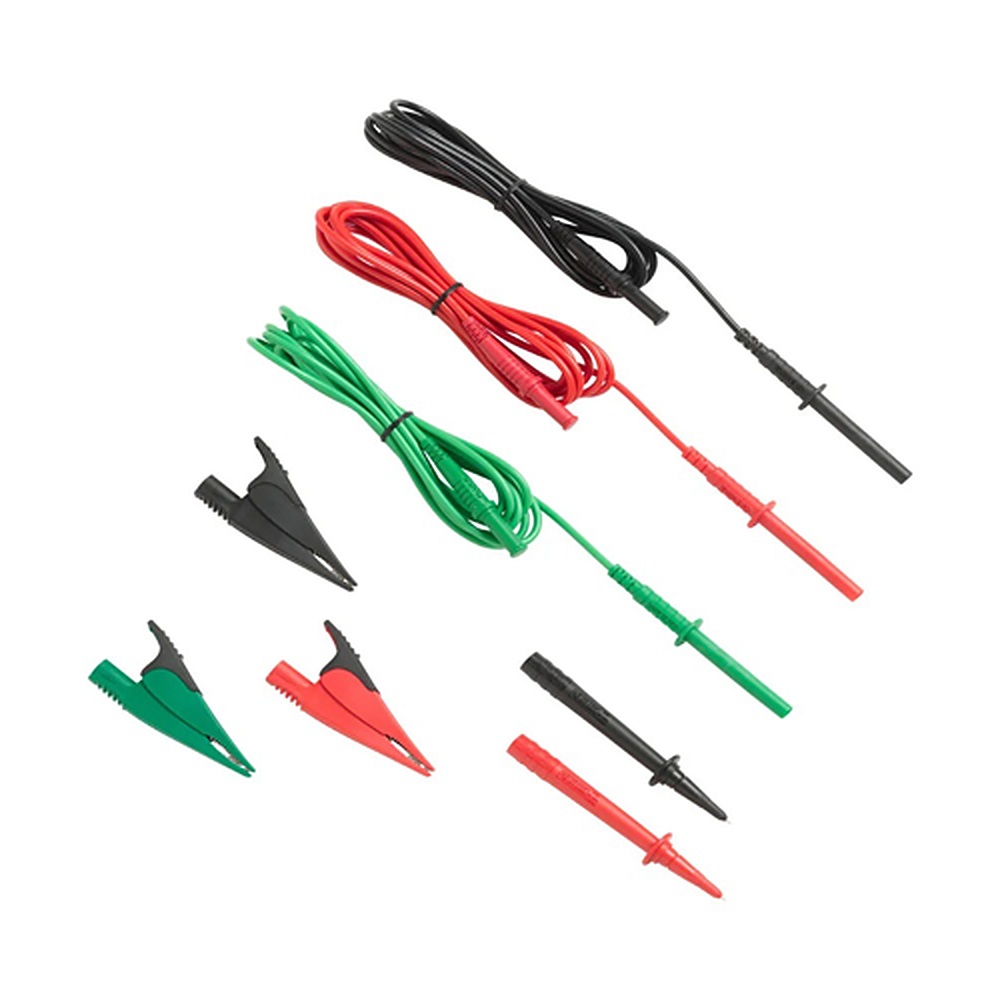

빨강·초록·검정 테스트 리드와 악어 클립 구성품

정격 구분

TL1550B 프로브와 클립의
정격 읽는 법

프로브는 Cat II 1000 V, Cat III 600 V에 5 kV DC max, 악어 클립은 Cat II 1000 V, Cat III 600 V에 10 A로 정격 표기가 서로 다릅니다. 직류 시험 전압은 프로브 정격인 5 kV DC 이내로 정하고, 클립에 흐르는 전류는 10 A를 넘기지 마세요. 범주 정격은 연결 지점의 설비 범주와 대조하세요.

TL1550EXT로 시험기를 멀리 배치

TL1550EXT는 25 ft(7.6 m) 확장 리드 세트입니다. 절연 시험 중 시험기를 안전한 위치에 둔 채 먼 시험점까지 리드를 늘릴 수 있습니다. 2.6 m 리드로 닿지 않는 설비에 사용하고, 늘어난 리드 구간은 배선을 잘 정리해 두세요.

사양

TL1550B·TL1550EXT 사양

항목	TL1550B	TL1550EXT
PN	2788216	2032761
구성	저누설 프로브 3개(적·흑·녹) + 악어 클립 3개(적·흑·녹)	25 ft 확장 테스트 리드 세트
리드 길이	2.6 m (리드만)	25 ft (7.6 m)
악어 클립 최대 벌림	26 mm	해당 없음
정격 (프로브)	Cat II 1000 V, Cat III 600 V, 5 kV DC max	해당 없음
정격 (악어 클립)	Cat II 1000 V, Cat III 600 V, 10 A	해당 없음
적용 시험기	절연 저항 시험기	Fluke 1550B 메그옴미터용 확장 리드

활용 분야

절연 저항 시험 리드가
필요한 현장

전선·기기 절연 측정 — 절연 저항 시험기에 연결해 전선과 기기의 절연 상태를 측정합니다.
정기 설비 점검 — 메그옴미터로 설비 절연 상태를 주기적으로 점검합니다.
원거리 시험점 — TL1550EXT로 리드를 늘려 먼 위치에서 측정합니다.
리드 교체 — 노후한 시험기 리드를 새 세트로 바꿉니다.

선택 가이드

TL1550B와 TL1550EXT
구성 선택

이럴 때 (현장 조건)	권장 모델	선택 이유
악어 클립으로 시험점을 물려 측정할 때	TL1550B	저누설 프로브 3개와 악어 클립 3개 구성이라 가드 단자까지 배선할 수 있습니다.
시험점이 시험기에서 멀리 떨어져 있을 때	TL1550EXT	25 ft(7.6 m) 확장 리드로 시험기를 안전한 위치에 둔 채 리드를 늘립니다.
클립 연결과 원거리 시험이 모두 필요할 때	TL1550B + TL1550EXT	TL1550B 클립 구성에 TL1550EXT 확장 리드를 더해 함께 사용합니다.

구성·옵션

두 리드 세트의 구성품

모델	PN	구성
TL1550B	2788216	저누설 프로브 3개(적·흑·녹)와 악어 클립 3개
TL1550EXT	2032761	25 ft 확장 테스트 리드 세트

절연 시험과 함께 보는
리드와 프로브

TL1550B 리드 세트는 어떤 시험기에 연결합니까?
Fluke 절연 저항 시험기용 리드 세트입니다. 다른 기종에 연결하려면 단자 형상과 정격을 대조해야 하므로 시험기 모델명을 알려 주세요.
TL1550B를 접지 저항 측정에도 사용할 수 있습니까?
아닙니다. 이 세트는 절연 저항 시험기용 리드입니다. 접지 저항을 측정하려면 별도의 접지 저항 측정용 리드를 선택하세요.
TL1550EXT 25 ft 확장 리드는 어느 모델용입니까?
Fluke 1550B 메그옴미터용 25 ft(7.6 m) 확장 리드 세트입니다.
악어 클립의 전류 정격은 얼마입니까?
10 A입니다. 전압 범주 정격은 Cat II 1000 V, Cat III 600 V입니다.
