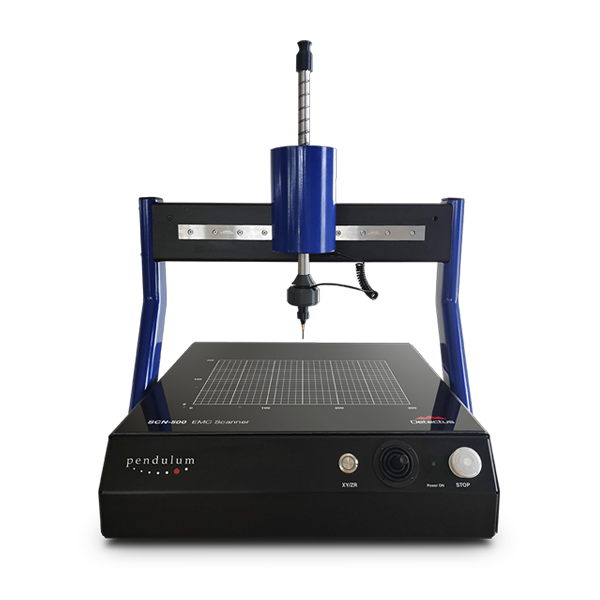

Pendulum Instruments SCN 시리즈는 PCB 위에서 프로브를 움직여 방사 노이즈의 위치와 세기를 0.1 mm 스텝으로 지도화하는 EMC 근접장 스캐너(Near-Field EMC Scanner)입니다. 스캔 영역이 다른 네 모델로 2D 스캔과 프로브 회전을 더한 4D 스캔을 지원하며, 개발 단계에서 핫스팟을 찾는 데 사용합니다.

100 × 100 mm 영역을 10 mm 스텝으로 스캔하는 데 2분 45초가 걸리므로 설계를 바꿀 때마다 다시 스캔합니다. 기본 프로브 키트는 3 GHz 또는 6 GHz이며 S310 업그레이드 키트로 10 GHz까지 넓힐 수 있습니다. Windows 소프트웨어는 VISA 스펙트럼 분석기 100여 종과 연동하며, (주)테솔이 국내에 공식 공급합니다.

0.1 mm

X·Y·Z 최소 스텝 크기

4개 모델

SCN-522 · 524 · 534 · 564

600 × 400 × 300 mm

SCN-564 최대 스캔 영역

10 GHz

S310 업그레이드 키트 지원

특징

방사원 위치를
0.1 mm로 좁히는 스캔

핵심 특징현장에서 달라지는 점
미세 스텝 이동부품이 밀집한 보드에서도 방사원이 놓인 위치를 부품 단위로 좁혀 재설계 범위를 줄입니다.
2D·4D 모델 구분4D 모델은 프로브를 회전시켜 각 위치의 최악 방향 값을 기록하므로 방향에 따라 달라지는 방사를 놓치지 않습니다.
SLDM 높이 추종레이저 거리계 옵션이 표면 높이를 따라가므로 높낮이가 있는 보드도 일정한 간격으로 측정합니다.
스캔 결과 차감두 스캔의 차이를 빼서 보드 변경 전후에 달라진 방사만 골라 확인합니다.
색 지도 시각화DSS가 방사 강도를 색 지도로 표시하므로 노이즈 위치를 도면과 겹쳐 검토하기 쉽습니다.
STL 표면 모델 불러오기3D 표면 모델을 3점 정렬로 배치하므로 입체 형상의 DUT도 같은 좌표계에서 비교합니다.

스캔 설계

스캔 영역과
시간 계산

모델 선택은 DUT가 스캔 영역 안에 들어오는지에서 출발합니다. SCN-522와 SCN-524는 200 × 100 mm, SCN-534는 300 × 200 mm, SCN-564는 600 × 400 mm 영역을 훑으며, 테스트 대상 허용 크기는 폭 기준으로 270·470·770 mm입니다.

스캔 시간은 면적과 스텝 크기에 비례합니다. 먼저 스텝을 거칠게 잡아 핫스팟 후보 구역을 찾고, 해당 구역만 0.1 mm 스텝으로 다시 스캔하면 전체 시간이 줄어듭니다.

주파수 대역별 프로브 키트와 프리앰프

3 GHz 키트는 RF 계열 프로브, 6 GHz 키트는 XF 계열 프로브를 포함하며 저주파 100 kHz~50 MHz는 LF-B 3 프로브로 측정합니다. 10 GHz 대역은 S310 키트의 SX 계열 프로브로 1~10 GHz를 측정하고, 모든 키트에 30 dB 프리앰프가 함께 들어갑니다.

분석기 연동

스펙트럼 분석기와
PC 환경

SCN 단독으로는 주파수 분석을 하지 않으므로 대상 주파수 범위를 지원하는 스펙트럼 분석기와 Windows 10 이상 PC가 필요합니다. 분석기는 USB, LAN, GPIB(NI 어댑터 사용)처럼 VISA를 지원하는 인터페이스로 연결하며, 스캐너 본체와 PC는 후면 USB 2.0 Type B 포트로 이어집니다.

사용 방법

SCN 스캐너 USB 연결과
DSS 첫 EMC 스캔 순서

SCN은 후면 USB 2.0 Type B 포트로 PC에 연결하고 Detectus Scanning SW(DSS)로 스캔합니다. 스펙트럼 분석기는 USB, LAN, GPIB 같은 VISA 인터페이스로 연결합니다.

소프트웨어·도구하는 일
Detectus Scanning SW (DSS)스캔 설정, 2D·3D 색 지도 표시, HTML 보고서 작성
MultiScan측정 대역 안의 임의 주파수 필드 지도
NI-VISA / NI MAXLAN·GPIB 분석기 인식
SPCK 프로브 교정 키트 (옵션)프로브 주파수 응답 교정

처음 연결하는 순서

순서할 일
1PC와 스캐너 전원을 끈 상태에서 후면 USB 포트와 PC를 케이블로 연결한 뒤 전원을 켭니다.
2함께 제공된 USB 메모리에서 setupDSS.exe를 실행해 스캐너 모델에 맞는 드라이버를 선택하며 설치합니다.
3LAN 분석기는 NI MAX에서 Add Network Device로 등록하고 목록에 보이는지 확인합니다.
4DSS를 시작하고 스캐너 초기화 질문에 Yes를 누른 뒤 Config 탭에서 분석기와 프로브 설정을 저장합니다.
5Meas. points 탭에서 Step size와 평면을 정하고 Meas. EMC 탭의 Pre-Scan, EMC-Scan 순으로 실행합니다.

Scanner settings의 Search로 COM 포트를 찾고 Change에서 latency timer를 1로 설정합니다.

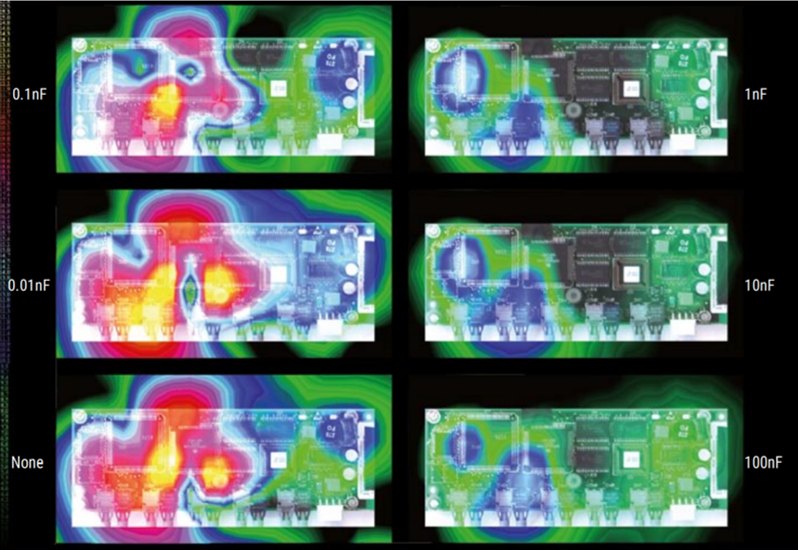

PENDULUM SCN 시리즈 - 기판 위 근접 전자파 분포를 색으로 나타낸 스캔 화면
기판 위 근접 전자파 분포를 색으로 나타낸 스캔 화면

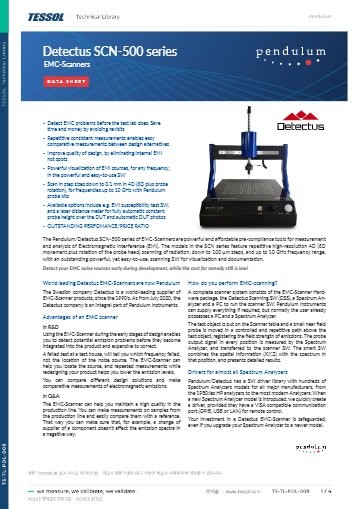

사양

모델별 스캔 영역과
공통 사양

항목SCN-522SCN-524SCN-534SCN-564
스캔 차원2D4D4D4D
스캔 영역 (W × D × H)200 × 100 mm200 × 100 × 100 mm300 × 200 × 100 mm600 × 400 × 300 mm
프로브 회전미지원지원 (1° 분해능)지원 (1° 분해능)지원 (1° 분해능)
테스트 대상 크기 (W × D × H)270 × ∞ × 100 mm270 × ∞ × 100 mm470 × ∞ × 100 mm770 × ∞ × 300 mm
주문 코드SCN-522/3G, SCN-522/6GSCN-524/3G, SCN-524/6GSCN-534/3G, SCN-534/6GSCN-564/3G, SCN-564/6G
포함 프로브 키트3 GHz 또는 6 GHz3 GHz 또는 6 GHz3 GHz 또는 6 GHz3 GHz 또는 6 GHz
본체 크기 (W × D × H)550 × 470 × 630 mm550 × 470 × 630 mm550 × 470 × 630 mm850 × 670 × 830 mm
순중량약 13 kg약 15 kg약 15 kg약 23 kg
운송 중량 (팔레트 포함)약 23 kg약 25 kg약 25 kg약 33 kg

시리즈 공통 사양

항목사양
스텝 크기 (X, Y, Z)최소 0.1 mm
스캔 속도100 × 100 mm 영역, 10 mm 스텝 기준 2분 45초
3 GHz 프로브 키트LF-B 3 (수직 H-필드, 100 kHz~50 MHz), RF-B 0.3-3 (수직 H-필드, 30 MHz~3 GHz), RF-R 0.3-3 (수평 H-필드, 30 MHz~3 GHz), RF-E 03 (E-필드, 30 MHz~3 GHz), PA 303 프리앰프 (30 dB, 100 kHz~3 GHz)
6 GHz 프로브 키트LF-B 3 (수직 H-필드, 100 kHz~50 MHz), XF-B 3-1 (수직 H-필드, 30 MHz~6 GHz), XF-R 3-1 (수평 H-필드, 30 MHz~6 GHz), XF-E 04s (E-필드, 30 MHz~6 GHz), PA 306 프리앰프 (30 dB, 100 kHz~6 GHz)
10 GHz 업그레이드 키트 (옵션 S310)SX-B 3-1 (수직 H-필드, 1~10 GHz), SX-R 3-1 (수평 H-필드, 1~10 GHz), SX-E 03 (E-필드, 1~10 GHz), PA 3010 프리앰프 (30 dB, 10 MHz~10 GHz)
높이 추종높이 수동 입력 또는 SLDM 레이저 거리계 옵션으로 일정 높이 자동 스캔 및 DUT 사진 촬영
표면 모델STL 파일 불러오기, 3점 정렬
프로브 위치 보정SBCN 비콘 옵션으로 반복 스캔 중첩 정확도 확보
프로브 주파수 응답 교정SPCK 스트립라인 프로브 교정 키트 옵션, 10 MHz~6 GHz (트래킹 제너레이터 내장 스펙트럼 분석기 필요)
소프트웨어Detectus Scanning SW(DSS), MultiScan(측정 대역 내 임의 주파수 필드 플롯), 스캔 결과 차감, 2D·3D 색 지도
내성 시험SSWU 내성 시험 SW 옵션
PC 요구 사양Windows 10 이상
스펙트럼 분석기 연동VISA 인터페이스(USB, LAN, GPIB는 NI 어댑터 필요) 지원 기기 100여 종
PC 인터페이스후면 USB 2.0 Type B
전원100~240 V AC, 50/60 Hz, 소비전력 45 W
동작 온도 / 보관 온도+10 ~ +35 °C / -40 ~ +71 °C
습도20 ~ 80% (+10 ~ +35 °C 조건)
안전 규격EN 61010-1:2011, 오염도 2, 측정 범주 I, CE
EMC 규격EN 61000-6-1:2019, EN 61000-6-3:2007 및 A1, FCC Part 15 Subpart B, ICES-001 Issue 4, CE
기본 구성품전원 코드, 스캐너 SW, 문서 수록 USB 메모리, 교정 성적서
옵션STEN 차폐 텐트, SIOP I/O 패널, SPCK 프로브 교정 키트, SBCN 비콘, SSWU 내성 시험 SW, SLDM 레이저 거리계, S310 10 GHz 업그레이드 키트, SZRA(SCN-522를 SCN-524로 업그레이드)
보증2년 (제품 등록 시 3년으로 연장)

활용 분야

설계 검증부터
양산까지

  • EMC 사전 시험 — 인증 시험 전에 방사 노이즈의 위치를 찾아 시험소 재방문을 줄입니다.
  • PCB 설계 검증 — 레이아웃 변경 전후의 스캔 결과를 차감해 개선 효과를 판단합니다.
  • 생산 라인 품질 관리 — 같은 조건으로 반복 스캔해 양산품의 방사 특성 편차를 점검합니다.
  • 부품 개발 — 구성 요소 수준에서 내부 방사 강도와 위치를 측정해 방사원 부품을 가립니다.

선택 가이드

DUT 크기별
권장 모델

이럴 때 (현장 조건)권장 모델선택 이유
작은 PCB를 2D로 스캔할 때SCN-522200 × 100 mm 스캔 영역의 2D 모델로 가장 가볍습니다. SZRA 옵션으로 SCN-524로 올릴 수 있습니다.
작은 PCB에서 방향별 최악값까지 볼 때SCN-524같은 스캔 영역에 프로브 회전을 더한 4D 모델입니다.
중간 크기 DUT를 4D로 볼 때SCN-534300 × 200 mm 영역으로 본체 크기는 SCN-524와 같습니다.
큰 DUT 또는 입체 형상을 볼 때SCN-564600 × 400 × 300 mm 영역으로 가장 크고 본체 크기도 850 × 670 × 830 mm로 커집니다.
IC·컴팩트 모듈을 25 µm 단위로 볼 때Pendulum HRE 시리즈스텝 크기가 25 µm까지 내려가는 고해상도 스캐너입니다.

구성·옵션

기본 구성과
선택 옵션

구성품 · 옵션설명
EMC 스캐너 본체모델별 스캔 영역이 다른 2D 또는 4D 스캐너
3 GHz 또는 6 GHz 프로브 키트주문 코드 /3G 또는 /6G에 포함되는 기본 프로브 키트
전원 코드 · 스캐너 SW · USB 문서 · 교정 성적서기본 구성품
S310 업그레이드 키트10 GHz까지 확장 (옵션)
SLDM레이저 거리계, 일정 높이 자동 스캔과 DUT 사진 촬영 (옵션)
STEN · SIOP차폐 텐트와 I/O 패널 (옵션)
SPCK · SBCN프로브 교정 키트와 위치 보정 비콘 (옵션)
SSWU내성 시험 SW (옵션)
SZRASCN-522를 SCN-524로 업그레이드 (옵션)
PC · 스펙트럼 분석기보유 장비를 사용하며 분석기는 대상 주파수 범위를 지원하는 기종이어야 함

관련 제품

SCN과 함께 보는
진단·점검 장비
