REED R6250SD 흑구 온도, 온열지수 측정계 w/데이터로깅

MODEL: R6250SD
브랜드: REED INSTRUMENTS

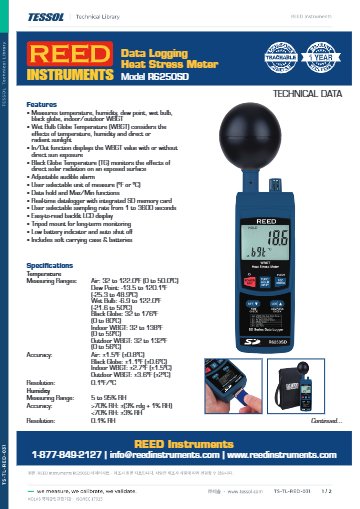

제품 자료: 데이터시트

매뉴얼

제품문의 구매하기

더운 작업장의 열 환경을
시간대별로 남기는 WBGT 로거

REED R6250SD 기록형 흑구 온열지수(WBGT) 측정기

견적 받기

Reed 국내 정식 공급 파트너

REED R6250SD는 Ø 75 mm 흑구와 온습도 센서로 실내·실외 WBGT를 측정해 SD 카드에 기록하는 기록형 흑구 온열지수 측정기(WBGT 로거)입니다. 공장 바닥과 옥외 작업장의 열 환경을 날짜·시간과 함께 시간대별로 기록합니다.

실내 ±1.5 °C, 실외 ±2 °C의 WBGT 정확도와 1초 응답으로 변화하는 열 환경을 지연 없이 측정하며, 저장한 기록은 별도 소프트웨어 없이 엑셀 파일로 바로 열 수 있습니다. 이 측정기는 (주)테솔이 국내에 공식 공급합니다.

Ø 75 mm

복사열을 받는 흑구 지름

1 ~ 3,600초

샘플링 간격 선택 범위

16 GB

SD 카드 최대 용량

515 g

삼각대 거치형 본체 무게

특징

WBGT 측정과
기록을 한 대로

핵심 특징	현장에서 달라지는 점
Ø 75 mm 흑구	햇빛과 열원의 복사열이 흑구 온도에 반영되므로 기온만으로는 드러나지 않는 열 부담이 WBGT 값에 포함됩니다.
In/Out 전환	직사광선이 있는 옥외와 없는 실내에 각각 맞는 계산식을 적용하므로 측정 장소가 바뀌어도 값을 따로 환산하지 않습니다.
SD 카드 실시간 기록	측정값에 날짜와 시간이 함께 저장되어 시간대별 열 환경 변화를 사후에 추적합니다.
11단계 샘플링 간격	1초에서 3,600초까지 11개 값 중에서 고를 수 있어 짧은 현장 점검과 하루 종일 기록을 같은 장비로 처리합니다.
사용자 조정 가청 경보	작업자가 기준을 정해 두면 WBGT가 기준을 넘는 순간 소리로 알리므로 화면을 계속 보지 않아도 됩니다.
RS-232 출력	측정값을 외부 장비로 출력해 기존 모니터링 설비와 연계합니다.

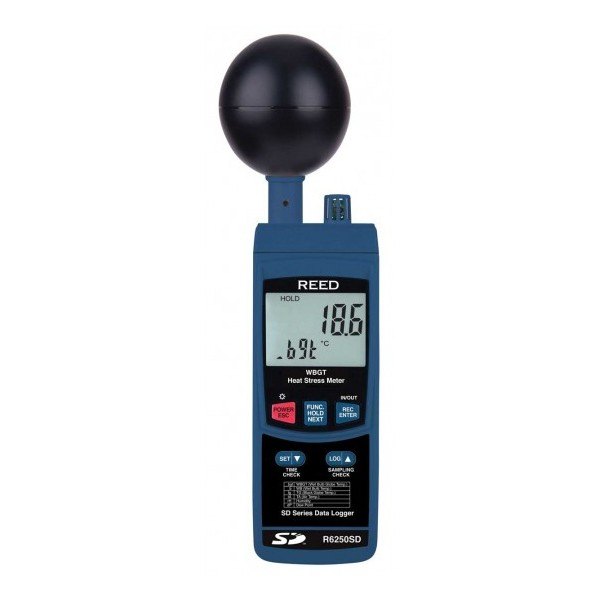

흑구 센서와 표시창이 있는 데이터로깅 측정기 전면

측정 원리

WBGT 계산식과
흑구 안정화

WBGT는 습구·흑구·기온을 가중 합산한 온열 지표입니다. 실내는 0.7 × 습구 + 0.3 × 흑구, 실외는 0.7 × 습구 + 0.2 × 흑구 + 0.1 × 기온으로 계산하며, 이슬점(-25.3 ~ 48.9 °C)과 습구(-21.6 ~ 50 °C)도 함께 측정합니다. 흑구는 복사열을 받아 서서히 데워지므로 값이 안정된 뒤에 읽고 기록을 시작하세요.

기록 운용

SD 카드 기록의
간격과 전원 선택

샘플링 간격은 1·2·5·10·30·60·120·300·600·1,800·3,600초 중에서 고를 수 있습니다. 간격이 짧을수록 변화 추세를 세밀하게 남기고, 길수록 한 번의 설치로 긴 시간대를 기록합니다. 하루 이상 연속 기록하는 현장은 AA 건전지 6개 대신 AC 어댑터(선택)를 연결하는 편이 안정적이며, 배터리 부족 표시가 건전지 교체 시점을 알려 줍니다.

날짜·시간과 함께 저장된 기록을 엑셀로 열람

측정값은 실시간 시계의 날짜와 시간이 함께 SD 카드에 저장됩니다. 카드를 PC에 꽂으면 엑셀에서 시간대별 WBGT 변화를 바로 정리하며, 수동 저장은 99개까지 지원합니다.

사용 방법

REED R6250SD
WBGT 기록 설정과 SD 카드 열람

R6250SD는 WBGT, 흑구 온도, 습구 온도, 이슬점, 습도·기온을 SD 카드에 날짜·시각과 함께 기록하고, PC에서는 Excel로 파일을 엽니다. RS-232 출력은 3.5 mm 단자에서 RS-232/USB 케이블로 받습니다.

소프트웨어·도구	하는 일
Setup 모드 (SET 2초)	dAtE, AL(WBGT 경보값), dEC, PoFF, bEEP, t-CF, SP-t, Sd F 설정
FUNCTION 버튼	_bgt, _b, dP, tg, rH/tA 측정 모드 전환
Microsoft Excel	기록 파일 열기(Place, Date, Time과 항목별 Value, Unit 열)
터미널 프로그램	RS-232 데이터 수신(9600 bps, 8 data bits, Parity None, 1 stop bit)

처음 연결하는 순서

순서	할 일
1	Class 4 SDHC 카드(1 ~ 16 GB)를 라벨이 뒷면을 향하게 꽂고 새 카드는 Setup의 Sd F로 포맷하세요.
2	SET 버튼을 2초 눌러 dAtE로 날짜·시각을, AL로 WBGT 경보값을, SP-t로 기록 간격을 정합니다.
3	FUNCTION 버튼으로 _bgt 모드를 고르고 화면 아래의 _bgt in(실내) 또는 _bgt out(실외)이 측정 장소와 맞는지 확인하세요.
4	REC를 누른 다음 LOG를 눌러 자동 기록을 시작하고, 끝낼 때는 LOG로 일시정지한 뒤 REC를 길게 누릅니다.
5	SD 카드를 PC에 꽂아 Excel에서 시간대별 WBGT 값을 확인하세요.

카드가 없거나 불량이면 CArD -E-가 표시됩니다. 한 번에 몇 개 값만 남길 때는 SP-t를 0으로 두고 LOG를 누를 때마다 저장하며, 최대 99개까지 저장합니다.

사양

WBGT 0~59 °C와
SD 기록 사양

항목	사양
측정 항목	기온, 습도, 이슬점, 습구, 흑구, 실내·실외 WBGT
기온 범위 / 정확도	0 ~ 50 °C / ±0.8 °C
흑구 범위 / 정확도	0 ~ 80 °C / ±0.6 °C
이슬점 측정 범위	-25.3 ~ 48.9 °C
습구 측정 범위	-21.6 ~ 50 °C
실내 WBGT 범위 / 정확도	0 ~ 59 °C / ±1.5 °C
실외 WBGT 범위 / 정확도	0 ~ 56 °C / ±2 °C
습도 범위	5 ~ 95 % RH
습도 정확도	70 % RH 미만 ±3 % RH, 70 % RH 초과 ±(3 % 읽음값 + 1 % RH)
해상도	0.1 °C, 0.1 % RH
실내 WBGT 계산식	0.7 습구 + 0.3 흑구
실외 WBGT 계산식	0.7 습구 + 0.2 흑구 + 0.1 기온
응답 시간	1초
디스플레이	4자리 듀얼 LCD, 백라이트
기능	데이터 홀드, 최대·최소, 실시간 시계, 날짜 스탬프, °C/°F 선택, In/Out 전환
기록 / 외부 메모리	SD 카드 최대 16 GB(Class 4), 소프트웨어 없이 엑셀 파일로 열람
샘플링 간격	1, 2, 5, 10, 30, 60, 120, 300, 600, 1,800, 3,600초 선택
수동 기록	99개
경보	WBGT 가청 경보(사용자 조정)
데이터 출력	RS-232
자동 차단	10분 후 자동 꺼짐
거치	킥스탠드, 삼각대 장착
배터리 부족 표시	지원
전원	AA 건전지 6개 또는 AC 어댑터(선택)
작동 온도 / 습도	0 ~ 50 °C / 10 ~ 85 % RH
보관 온도	-10 ~ 60 °C
본체 치수 (W×D×H)	177 × 68 × 45 mm
흑구 지름	Ø 75 mm
무게	515 g
인증	CE

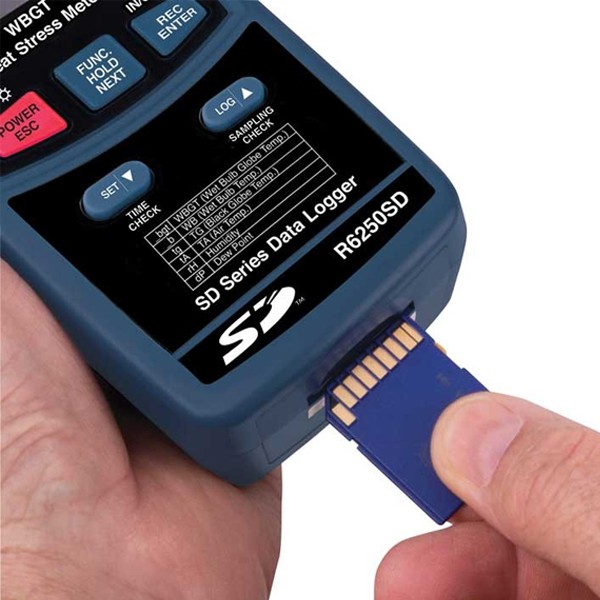

본체 하단에 SD 카드를 꽂는 모습

활용 분야

열 환경 기록이
필요한 현장

옥외 공사 현장 — 여름철 하루 동안의 WBGT 변화를 시간대별로 기록해 작업 환경 점검 자료로 남깁니다.
공장 바닥과 제조 라인 — 고온 설비 주변의 WBGT를 길게 기록해 열이 몰리는 시간대를 파악합니다.
고정 지점 연속 모니터링 — 삼각대에 세워 한 장소의 값을 일정 간격으로 기록합니다.
기록 정리 업무 — SD 카드의 엑셀 파일을 열어 시간대별 변화를 보고용 표로 정리합니다.

선택 가이드

기록 방식과 휴대성에
따른 모델 선택

이럴 때 (현장 조건)	권장 모델	선택 이유
하루 단위로 WBGT를 연속 기록할 때	R6250SD	SD 카드에 1~3,600초 간격으로 저장하고 엑셀로 바로 엽니다.
여러 장소를 순찰하며 값을 확인할 때	R6200	휴대형이며 기압과 열지수까지 표시하고 99개를 메모리에 저장합니다.
온도·습도만 휴대폰 앱에 기록할 때	R1610	Bluetooth 5.0으로 앱에 1~120초 간격으로 기록하는 온습도계입니다.

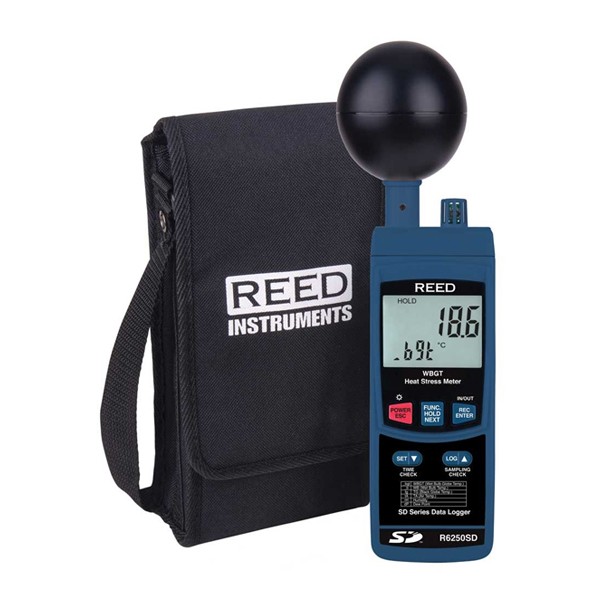

흑구 온열지수 측정기와 휴대용 파우치 구성품

구성·옵션

구성품과
선택 품목

기본 구성 — 본체(흑구 포함), 소프트 휴대용 케이스, 배터리.
AC 어댑터 — RSD-ADP-NA(110 V용)와 RSD-ADP-EU(220 V용), 장시간 기록에 사용합니다.
SD 카드 — RSD-16GB 마이크로 SD 카드(어댑터 포함).
삼각대 R1500, 중형 휴대용 케이스 CA-05A(소프트)와 R8888(하드).

교정

센서 오차 점검과
KOLAS 교정

열 환경 기록을 점검 근거로 보관하는 현장은 흑구·기온·습도 센서의 오차를 주기적으로 관리해야 합니다. 정기 교정이 필요하면 (주)테솔이 KOLAS 인정 범위 안에서 교정 방법과 일정을 안내해 드립니다.

R6250SD와 함께 보는
온열·온습도 계측기

R6250SD 기록을 열람하려면 별도 프로그램이 필요합니까?
아니요, 필요하지 않습니다. SD 카드를 PC에 꽂으면 엑셀 파일로 바로 열리므로 시간대별 값을 표와 그래프로 정리하는 작업도 엑셀에서 할 수 있습니다.
R6250SD는 실내와 실외 측정을 어떻게 구분합니까?
In/Out 기능으로 직사광선 유무에 맞는 계산식을 선택합니다. 측정 위치가 바뀔 때마다 전환 상태를 먼저 확인하세요.
R6250SD는 연속 기록 중 전원을 어떻게 공급합니까?
AA 건전지 6개로 작동하며 AC 어댑터를 선택 사양으로 연결합니다. 하루 이상 기록할 때는 어댑터를 연결하면 건전지 교체 부담이 줄어듭니다.
R6250SD를 삼각대에 세워 장시간 측정할 수 있습니까?
네, 하단 삼각대 장착부와 킥스탠드가 있어 바닥 거치와 삼각대 거치를 모두 지원합니다. 삼각대는 R1500을 선택 사양으로 준비하세요.
