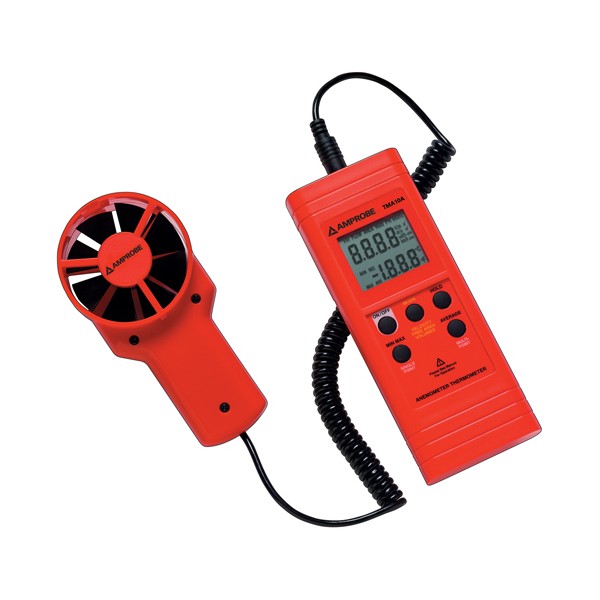

Amprobe TMA10A 풍속계

MODEL: TMA10A
브랜드: AMPROBE

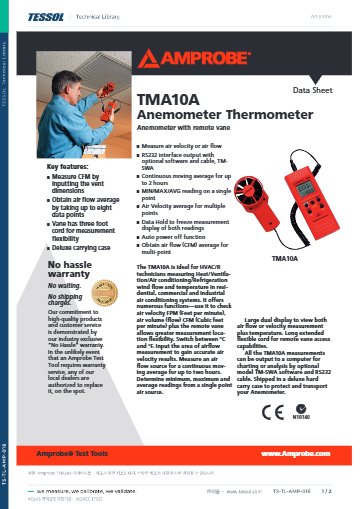

제품 자료: 데이터시트

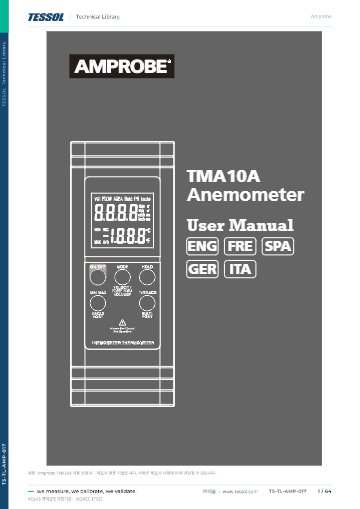

사용 설명서

제품문의 구매하기

덕트 여러 지점의 풍속을
평균해 풍량을 구하는 풍속계

Amprobe TMA10A 분리형 베인 풍속계

견적 받기

Amprobe TMA10A는 3피트 코드로 연결된 분리형 베인으로 0.40~25.00 m/s 풍속과 풍량, 공기 온도를 측정하는 베인 풍속 · 풍량계(베인 아네모미터)입니다. 그릴이나 덕트에 베인을 대고 여러 지점의 풍속을 평균하면 CFM 풍량을 바로 구할 수 있습니다.

최대 8개 지점의 풍속을 평균해 풍량을 계산하고, 연속 이동 평균은 최대 2시간까지 이어집니다. 덕트 단면 전체의 풍량을 한 번의 점검으로 정리할 수 있으며, 이중 LCD와 RS-232 출력을 갖춘 이 풍속계는 (주)테솔이 국내에 공식 공급합니다.

0.40 m/s

측정 하한 풍속

2시간

연속 이동 평균 최대

8점

풍량 평균 최대 지점

9999

4자리 이중 LCD 표시

특징

풍량 계산을 위한
분리형 구성

핵심 특징	현장에서 달라지는 점
풍속·풍량 동시 표시	풍속은 FPM, 풍량은 CFM 단위로 표시하므로 따로 계산하지 않아도 현장에서 바로 읽습니다.
연속 이동 평균	풍속 변화를 최대 2시간 동안 이동 평균으로 처리하므로 변동이 큰 공조 운전에서도 대표값을 얻습니다.
MIN·MAX·AVG 판독	한 지점의 최솟값, 최댓값, 평균값을 읽어 순간 변동과 평균을 구분할 수 있습니다.
다점 평균	최대 8개 지점의 풍속을 평균하므로 한 점 값에 기대지 않고 단면 전체의 풍량을 구합니다.
벤트 치수 입력	벤트 치수를 입력하면 측정한 풍속으로 풍량이 계산되어 면적 환산 시간이 줄어듭니다.
3피트 코드 베인	코드 끝의 베인만 측정 위치에 대고 본체는 손에 든 채 읽기 때문에 높은 그릴도 무리 없이 점검할 수 있습니다.

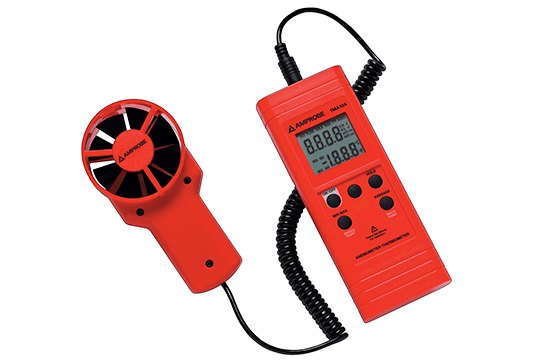

팬 센서와 표시창 본체가 케이블로 연결된 모습

풍량 측정

다점 평균으로
덕트 풍량 구하기

덕트는 단면 위치마다 풍속이 다르기 때문에 한 점의 값만으로 풍량을 판단하면 안 됩니다. 단면을 나눠 최대 8개 지점의 풍속을 평균하고 벤트 치수를 입력하면 CFM 풍량이 계산됩니다. 풍속 정확도는 0.40~10 m/s에서 ±0.5 m/s, 10~25 m/s에서 ±0.75 m/s입니다.

다점 평균 측정 순서

측정 지점을 정하고 지점마다 베인을 대어 값을 확정하면 평균이 누적되며 풍량이 갱신됩니다. 코드 길이가 3피트이므로 점검구에서 팔이 닿는 범위의 지점을 먼저 정해 두세요.

기록과 출력

RS-232 출력과
소프트웨어 옵션

RS-232 출력: 선택 옵션인 TM-SWA 소프트웨어와 케이블을 쓰면 측정값을 PC로 출력할 수 있습니다.
변환 어댑터: USB 포트만 있는 PC는 USB-시리얼 변환 어댑터가 필요합니다.
전원: 9 V 알칼라인 배터리로 구동하며 동작 환경은 0~50 °C, 습도 80 % RH 이하입니다.

사용 방법

TMA10A RS-232 출력
TM-SWA와 케이블 연결

TMA10A는 RS-232 출력으로 측정값을 PC에 보내며, 이때 선택 옵션인 TM-SWA 소프트웨어와 RS-232 케이블이 필요합니다. TM-SWA는 두 표시 채널을 동시에 기록하고 차트와 시간 표시로 추이를 보여 줍니다.

소프트웨어·도구	하는 일
TM-SWA (선택)	측정값 기록, 차트 작성, 시간 표시를 하는 PC 소프트웨어
RS-232 케이블 (선택)	본체 출력과 PC를 연결하는 케이블

처음 연결하는 순서

순서	할 일
1	TM-SWA 소프트웨어와 RS-232 케이블은 기본 구성에 없는 선택 옵션이므로 함께 준비합니다.
2	RS-232 케이블로 본체와 PC를 연결합니다.
3	PC에 TM-SWA를 설치합니다.
4	TM-SWA로 두 채널의 측정값을 동시에 기록하고 차트로 추이를 확인합니다.

사양

TMA10A 풍속·풍량·온도
측정 사양

항목	사양
풍속	0.40 ~ 25.00 m/s · 0.01 m/s · ±0.5 m/s (0.40 ~ 10 m/s) · ±0.75 m/s (10 ~ 25 m/s)
풍속(FPM)	80 ~ 1965 ft/min · 1 ft/min · ±100 ft/min / 1965 ~ 4900 ft/min · ±150 ft/min
풍량	0.01 ~ 99.99 m³/s (CMS) · 1 ~ 9999 ft³/min (CFM) · 다점 평균
공기 온도	0 ~ 50 °C · 0.1 °C · ±0.8 °C
평균	연속 이동 평균 최대 2시간 · 한 지점 Min/Max/평균 · 최대 8개 지점 평균 · 데이터 홀드
출력	RS-232 (TM-SWA 소프트웨어 · 케이블 옵션)
표시	4자리(9999) 이중 LCD · °C/°F 전환
전원 · 동작 환경	9 V 알칼라인 배터리 · 동작 0 ~ 50 °C, 80 % RH 이하
자동 기능	자동 전원 차단
구성	본체 · 3피트 코드 베인 · 하드 케이스 · 배터리(설치됨) · 사용자 매뉴얼

활용 분야

풍량 조사가
필요한 현장

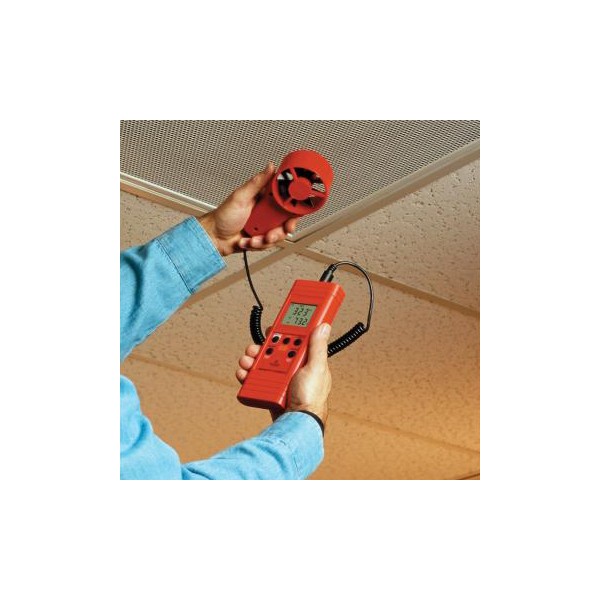

그릴·디퓨저 점검 — 베인을 대고 바람의 세기를 확인합니다.
덕트 풍량 조사 — 여러 지점의 풍속을 평균해 풍량을 구합니다.
공조 설비 점검 — 가정용, 상업용, 산업용 에어컨 설비의 풍량과 온도를 점검합니다.
현장 HVAC 작업 — 덕트 치수를 입력하고 풍량을 계산하는 작업에 사용합니다.

선택 가이드

측정 목적별
베인 풍속계 선택

이럴 때 (현장 조건·용량)	권장 모델	선택 이유
한 지점의 풍속만 빠르게 볼 때	TMA5	포켓 크기로 1.1~20.0 m/s를 측정해 한 지점 점검에 충분합니다.
분리형 베인으로 덕트 풍량을 볼 때	TMA10A	0.40 m/s부터 측정하고 최대 8개 지점 평균으로 풍량을 계산합니다.
기록과 99 포인트 다점 측정이 필요할 때	TMA40-A	최대 2400 포인트 기록과 온습도 측정을 지원합니다.
0.40 m/s보다 느린 흐름을 볼 때	REED R4500SD	열선식이라 0.2 m/s의 느린 흐름부터 측정합니다.

구성·옵션

구성품과
PC 출력 옵션

항목	내용
구성	본체 · 3피트 코드 베인 · 하드 케이스 · 배터리(설치됨) · 사용자 매뉴얼
선택 옵션	TM-SWA 소프트웨어 · RS-232 케이블
전원	9 V 알칼라인 배터리

측정 기준을 유지하려면 풍속과 풍량을 정기적으로 교정하세요. TMA10A가 (주)테솔의 KOLAS 인정 범위에 해당하는지 확인해 교정 방법을 안내해 드립니다.

TMA10A와 비교할
풍속계

TMA10A 측정 데이터를 PC로 옮길 수 있습니까?
네, RS-232 출력으로 옮길 수 있습니다. TM-SWA 소프트웨어와 케이블은 선택 옵션이며, USB 포트만 있는 PC에는 변환 어댑터가 필요합니다.
TMA10A와 Fluke 925는 무엇이 다릅니까?
측정 범위와 정확도는 비슷하고, TMA10A에는 RS-232 출력이 있다는 점이 다릅니다.
TMA10A의 풍속·풍량 측정 범위는 얼마입니까?
풍속은 0.40~25.00 m/s이고 풍량은 CMS 0.01~99.99 m³/s, CFM 1~9999 ft³/min입니다.
공기 온도도 함께 측정합니까?
네, 0~50 °C 공기 온도를 0.1 °C 단위로 측정하며 정확도는 ±0.8 °C입니다.
베인 풍속계를 사용할 수 있는 환경은 어떻게 됩니까?
동작 온도 0~50 °C, 습도 80 % RH 이하에서 사용할 수 있습니다. 이 범위를 벗어나는 고온·고습 환경은 피하세요.
