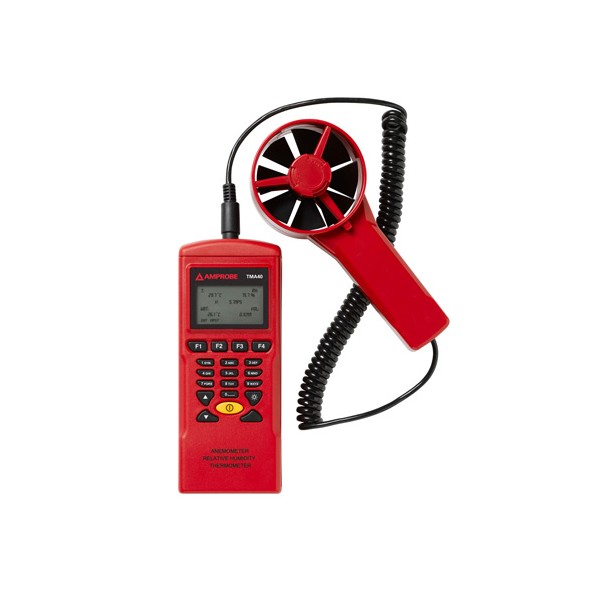

Amprobe TMA40-A 풍속계/데이터로거

MODEL: TMA40-A
브랜드: AMPROBE

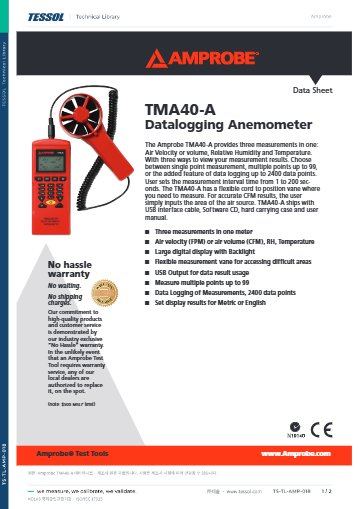

제품 자료: 데이터시트

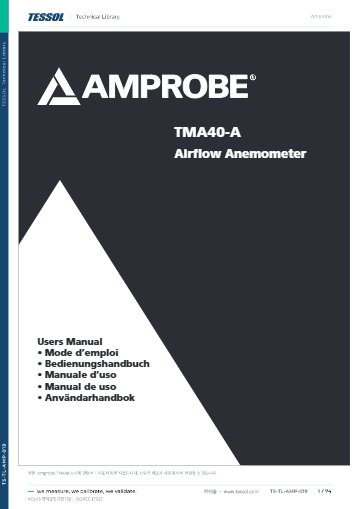

사용 설명서

제품문의 구매하기

공조 풍량 조사 결과를
기록으로 남기는 로깅 풍속계

Amprobe TMA40-A 데이터 로깅 베인 풍속계

견적 받기

Amprobe TMA40-A는 0.4~32 m/s 풍속 또는 풍량과 상대 습도, 온도를 측정하는 데이터 로깅 베인 풍속계(풍량 로거)입니다. 한 지점 측정, 최대 99 포인트 다점 측정, 최대 2400 포인트 기록 가운데 방식을 골라 공조 풍량 조사를 기록으로 남길 수 있습니다.

측정 간격을 1~200초 사이로 설정하면 장시간 변동이 자동으로 기록됩니다. 꺾이는 베인과 대형 백라이트 화면 덕분에 좁은 점검구에서도 측정하기 수월하며, RS-232 출력을 갖춘 이 풍속계는 (주)테솔이 국내에 공식 공급합니다.

0.4 ~ 32 m/s

풍속 측정 범위

2400

최대 기록 데이터 포인트

99

다점 측정 최대 포인트

1 ~ 200초

기록 간격 설정

특징

2400 포인트 기록과
99 포인트 다점 측정

핵심 특징	현장에서 달라지는 점
풍속·풍량 선택 표시	풍속(FPM) 또는 풍량(CFM) 중에서 표시 항목을 골라 점검 목적에 맞게 읽습니다.
데이터 기록	최대 2400 포인트를 기록해 두었다가 차트와 분석에 활용하므로 현장에서 메모하는 시간이 줄어듭니다.
기록 간격 설정	측정 간격을 1초에서 200초 사이로 정할 수 있어 짧은 변동과 장시간 추세를 나눠 기록합니다.
다점 측정	최대 99 포인트까지 나눠 측정하므로 대형 덕트 단면도 빠짐없이 조사할 수 있습니다.
유연한 베인	베인 코드를 꺾을 수 있어 접근이 어려운 점검구에서도 풍속을 측정할 수 있습니다.
대형 백라이트 화면과 단위 설정	어두운 천장 안에서도 값을 읽을 수 있고, 표시 단위는 미터법과 야드파운드법 중에서 고를 수 있습니다.

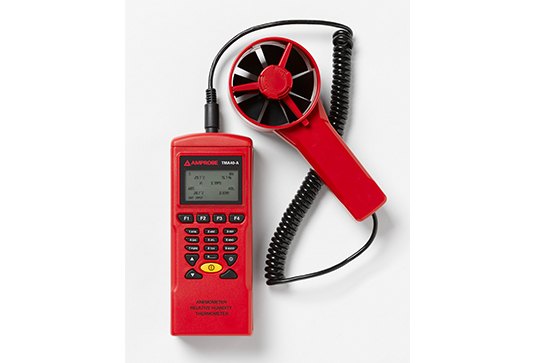

팬 센서와 표시부가 코일 케이블로 연결된 풍속계

측정 방식

한 지점·다점·기록
세 가지 방식

측정 방식은 한 지점 측정, 최대 99 포인트 다점 측정, 최대 2400 포인트 데이터 기록 세 가지입니다. 풍량(CFM) 결과를 얻으려면 공기 공급원의 면적을 입력하세요. 풍속 정확도는 ±3 %, 온도 정확도는 ±0.6 %이며, 상세 조건은 문의해 주시면 안내해 드립니다.

기록 간격과 포인트 수 계획

기록 간격을 1초로 두면 2400 포인트가 40분 만에 차고, 200초로 두면 훨씬 긴 시간을 기록합니다. 조사 시간에 맞춰 간격을 정하고 포인트 한도를 넘지 않도록 계획하세요.

데이터 출력

RS-232 출력과
PC 인터페이스

RS-232 출력: 측정 데이터를 PC로 전송하며 이 인터페이스는 선택 옵션입니다.
PC 인터페이스: 차트 작성과 분석이 필요할 때 추가할 수 있습니다.
구성: 본체, 유연한 베인, 휴대용 케이스, 배터리(설치됨), 사용 설명서가 기본입니다.

사용 방법

TMA40-A 기록 설정
Download Suite로 내려받기

TMA40-A의 기록은 구성품 USB 케이블과 CD의 Download Suite로 PC에 내려받습니다. 본체에서는 LOG 화면의 SET과 EDIT로 기록 간격을 1~200초 범위에서 정합니다.

소프트웨어·도구	하는 일
Download Suite	기록한 데이터를 PC로 내려받는 소프트웨어(Windows, 구성품 CD)
USB 케이블	본체와 PC 연결(구성품)
LOG 기능	본체에서 START와 STOP으로 기록을 시작하고 멈추는 기능

처음 연결하는 순서

순서	할 일
1	F3(LOG)로 LOG 화면에 들어가 SET을 누르고 EDIT로 시작 일자·시간, 종료 일자, 중지 시간, 기록 간격(1~200초)을 정합니다.
2	START로 기록을 시작하고 STOP으로 중지합니다.
3	PC에 USB 드라이버를 먼저 설치하고, 이어서 구성품 CD의 Download Suite를 설치합니다.
4	본체를 PC에 연결한 뒤 프로그램의 Port에서 통신 포트를 입력하세요.
5	수동 기록, 자동 기록, 둘 다 중 하나를 골라 내려받습니다.

기록 간격을 짧게 잡으면 같은 용량에서 기록 기간이 짧아지므로 조사 시간에 맞춰 간격을 정하세요.

사양

풍속 · 풍량 · 온습도
로깅 사양

항목	사양
풍속	0.4 ~ 32 m/s · 0.1 m/s · ±3 %
풍량	0 ~ 99999 CFM · CMM · 0.1 CMM / 1 CFM · ±3 %
온도	-20 ~ 70 °C · 0.1 °C · ±0.6 %
상대 습도	0 ~ 100 % · 0.1 % · ±3 % (25 °C)
기록	한 지점 · 다점 최대 99 · 데이터 기록 최대 2400 포인트 · 간격 1 ~ 200초
출력 · 표시	RS-232 · 대형 백라이트 화면 · 유연한 베인 코드 · 미터법 / 야드파운드법
표시 항목	풍속(FPM) 또는 풍량(CFM) · 상대 습도 · 온도
풍량 입력	정확한 CFM 결과를 위해 공기 공급원 면적 입력
구성	본체 · 유연한 베인 · 휴대용 케이스 · 배터리(설치됨) · 사용 설명서
선택 옵션	PC 인터페이스 (차트 작성 · 분석용)

활용 분야

풍량 기록이
필요한 현장

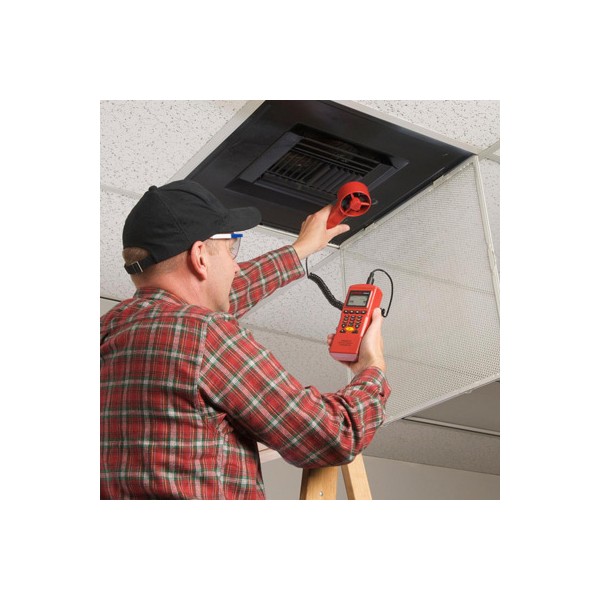

공조 풍량 조사 — 덕트나 디퓨저의 풍량을 여러 지점에서 기록합니다.
환기 설비 점검 — 풍속, 온도, 습도를 함께 측정해 환기 상태를 확인합니다.
장시간 기록 — 설정한 간격으로 최대 2400 포인트까지 측정값을 남깁니다.
접근이 어려운 곳 — 꺾이는 베인으로 좁거나 떨어진 자리의 풍속을 측정합니다.

선택 가이드

기록 필요 여부로 고르는
베인 풍속계

이럴 때 (현장 조건·용량)	권장 모델	선택 이유
한 지점의 풍속만 빠르게 볼 때	TMA5	포켓 크기로 1.1~20.0 m/s를 측정하며, 빠른 현장 확인에 맞습니다.
분리형 베인으로 덕트 풍량을 볼 때	TMA10A	0.40 m/s부터 측정하고 최대 8개 지점을 평균해 풍량을 계산합니다.
기록과 다점 측정이 필요할 때	TMA40-A	최대 2400 포인트 기록과 99 포인트 다점 측정을 지원해 장시간 조사에 맞습니다.

구성·옵션

구성품과
PC 인터페이스

항목	내용
구성	본체 · 유연한 베인 · 휴대용 케이스 · 배터리(설치됨) · 사용 설명서
선택 옵션	PC 인터페이스 (차트 작성 · 분석용)

기록 데이터를 점검 근거로 쓰려면 풍속계를 정기적으로 교정하세요. (주)테솔에 문의하시면 KOLAS 인정 범위 안에서 가능한 교정을 안내해 드립니다.

TMA40-A와 함께 보는
베인 풍속계

TMA40-A의 기록 용량은 얼마입니까?
최대 2400 포인트입니다. 1~200초 간격으로 기록하므로 조사 시간에 맞춰 간격을 정하세요.
TMA40-A의 온도 정확도는 얼마입니까?
±0.6 %입니다. 읽음값 기준 여부와 측정 조건은 문의해 주시면 안내해 드립니다.
기록한 데이터는 어떻게 PC로 옮깁니까?
RS-232 출력으로 PC에 전송합니다. 이 인터페이스는 선택 옵션입니다.
베인 풍속계로 풍량은 어떻게 구합니까?
공기 공급원의 면적을 입력하면 정확한 CFM 결과를 얻을 수 있습니다. 다점 측정을 함께 하면 단면 전체의 평균값도 구할 수 있습니다.
TMA40-A 배터리는 무엇을 사용합니까?
배터리는 본체에 설치된 상태로 공급됩니다. 배터리 종류와 교체 방법은 문의해 주시면 안내해 드립니다.
