Fluke IR189USB USB 인터페이스 케이블

Fluke IR189USB USB 인터페이스 케이블

MODEL
IR189USB
브랜드
FLUKE
제품 자료
제품문의 구매하기

287·289 측정 기록을
PC로 옮기는 IR-USB 케이블

Fluke IR189USB IR-USB 케이블 어댑터

견적 받기

Fluke 국내 공식 대리점

Fluke IR189USB는 Fluke 287·289 기록형 멀티미터(로깅 DMM)의 적외선 포트와 PC의 USB 포트를 잇는 IR-USB 케이블 어댑터입니다. 미터 안에 쌓인 측정 기록을 PC로 내려받아 FlukeView Forms에서 열 수 있습니다.

어댑터를 미터 본체에 부착하고 PC의 USB 포트에 꽂으면 연결되므로, 현장 기록을 사무실 PC로 옮길 때 별도 장치가 필요 없습니다. 다만 FVF-SC2 소프트웨어 세트에 같은 IR-USB 케이블이 들어 있으므로, 이 어댑터는 예비용이나 케이블만 필요할 때 선택하세요. (주)테솔이 국내에 공식 공급합니다.

287 · 289

호환 기록형 멀티미터

IR → USB

적외선 포트와 PC USB 연결

2428108

Fluke 부품 번호

FVF-SC2

같은 케이블을 포함한 소프트웨어 세트

특징

IR189USB가 잇는
적외선 포트와 USB

핵심 특징현장에서 달라지는 점
적외선 포트 접속미터 본체의 IR 포트에 어댑터를 맞춰 부착하므로 케이스를 열거나 배선을 건드리지 않고 기록을 읽을 수 있습니다.
PC USB 연결시리얼 포트가 없는 PC도 USB 단자만 있으면 바로 연결되므로 노트북을 고를 때 제약이 없습니다.
저장 기록 내려받기287·289에 쌓인 로깅 기록을 PC로 옮겨 현장 점검 이력을 한곳에 모을 수 있습니다.
FlukeView Forms 연동받은 기록을 FlukeView Forms에서 열어 표와 그래프, 보고서 양식으로 정리할 수 있습니다.
케이블 단품 구성소프트웨어 없이 케이블만 필요한 현장이라면 어댑터 단품으로 예비 수량을 갖춰 둘 수 있습니다.

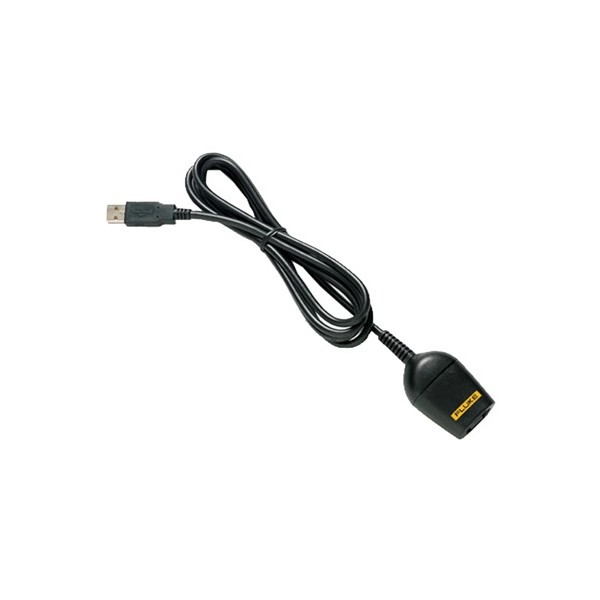

FLUKE IR189USB - USB 커넥터와 센서 어댑터가 있는 인터페이스 케이블
USB 커넥터와 센서 어댑터가 있는 인터페이스 케이블

구성 확인

FVF-SC2 세트에 든
케이블과 중복 여부

FlukeView Forms 소프트웨어 세트인 FVF-SC2에는 IR-USB 케이블이 이미 들어 있습니다. 소프트웨어를 구매했거나 구매할 계획이라면 케이블을 따로 구매하지 않아도 됩니다. 여러 대의 미터를 여러 PC에서 번갈아 내려받는 팀이라면 예비 어댑터를 추가하세요.

소프트웨어 세트와 어댑터 단품의 구성 차이

FVF-SC2는 소프트웨어와 IR-USB 케이블을 묶은 세트이고, IR189USB는 케이블 어댑터만 따로 주문하는 품목입니다. 소프트웨어는 이미 있는데 케이블을 분실했거나 PC를 늘린다면 어댑터 단품이 적합합니다.

사용 방법

IR189USB로 287·289 기록을
FlukeView Forms에 내려받기

IR189USB는 287·289의 적외선 포트와 PC의 USB 포트를 잇는 케이블입니다. PC에서는 FlukeView Forms가 연결된 미터를 찾아 저장 기록을 내려받고 표와 그래프, 보고서 양식으로 정리합니다.

소프트웨어·도구하는 일
FlukeView Forms미터 기록 내려받기, 표·그래프·보고서 양식 정리
FlukeView Forms plus Designer기존 양식 편집과 새 양식 만들기
Copy to Form289의 AutoHold 값을 양식으로 옮기기

처음 연결하는 순서

순서할 일
1관리자 권한으로 Windows PC에 FlukeView Forms를 설치합니다.
2IR189USB의 USB 쪽을 PC에 꽂고, 적외선 어댑터를 287·289의 IR 포트에 맞춰 부착하세요.
3미터를 켜고 FlukeView Forms를 실행하면 USB와 시리얼 포트에서 연결된 미터를 찾습니다.
4미터에 저장된 로깅 기록을 내려받아 양식에 넣습니다.
5표와 그래프를 확인한 뒤 보고서로 저장하거나 인쇄하세요.

검색할 필요가 없는 통신 포트는 Tools/Options/Communications에서 제외할 수 있습니다. 데모판이나 Reader를 설치하기 전에는 기존 상용판을 먼저 제거하세요.

사양

IR189USB IR-USB 어댑터
상세 사양

항목사양
모델 · 부품 번호IR189USB · Fluke 2428108
UPC0 95969 28870 5
형태IR-USB 케이블 어댑터
연결 구조미터 적외선 포트 ↔ PC USB
호환 미터Fluke 287 · 289 기록형 멀티미터
함께 쓰는 소프트웨어FlukeView Forms (FVF-SC2에 동일 IR-USB 케이블 포함)

활용 분야

287·289 측정 기록을
PC로 옮기는 현장

  • 변전·배전 점검 — 점검 중 저장한 측정값을 사무실 PC로 옮겨 점검 이력으로 보관합니다.
  • 설비 보전 팀 — 간헐 결함을 추적하며 쌓은 로깅 기록을 PC에서 분석합니다.
  • 여러 미터를 운용하는 팀 — 한 PC에서 여러 대의 287·289 기록을 순서대로 내려받아 정리합니다.
  • 예비품 관리 — 분실에 대비해 예비 어댑터를 현장 키트에 넣어 둡니다.

선택 가이드

미터와 소프트웨어에 맞춘
Fluke PC 연결 구성

이럴 때 (현장 조건)권장 제품선택 이유
287·289 기록을 PC로 내려받을 때Fluke IR189USB287·289 미터의 적외선 포트에 맞춘 IR-USB 어댑터라 기록을 바로 내려받습니다.
소프트웨어와 케이블을 함께 구입하려면Fluke FVF-SC2소프트웨어 세트에 같은 케이블이 들어 있어 어댑터를 따로 구매하지 않아도 됩니다.
ScopeMeter나 43·430 시리즈를 PC에 연결할 때Fluke OC4USB광절연 시리얼 포트 방식이라 IR189USB가 아닌 전용 케이블이 필요합니다.

구성·옵션

IR189USB 구성품과
호환 미터

  • 구성품 — IR189USB IR-USB 케이블 어댑터.
  • 호환 미터 — Fluke 287, Fluke 289.
  • 별매 — FlukeView Forms 소프트웨어(FVF-SC2)는 따로 주문합니다.
