Fluke OC4USB USB 인터페이스 케이블

Fluke OC4USB USB 인터페이스 케이블

MODEL
OC4USB
브랜드
FLUKE
제품 자료
제품문의 구매하기

측정 장비 기록을 PC로
절연한 채 옮기는 USB 케이블

Fluke OC4USB 광절연 USB 인터페이스 케이블

견적 받기

Fluke 국내 공식 대리점

Fluke OC4USB는 ScopeMeter 120·190 시리즈와 43·43B·430 시리즈 전력품질 분석기의 광절연 시리얼 포트를 PC의 USB 포트에 잇는 1.5 m 광절연 USB 인터페이스 케이블(Optically Isolated USB Cable)입니다. 장비에 저장된 파형과 측정 기록을 PC로 내려받는 데 사용합니다.

광학 절연 구조라 장비가 전원 전압에 떠 있는 상태에서도 PC와 전기적으로 분리된 채 연결되므로, 배전반 작업을 멈추지 않고 기록을 회수할 수 있습니다. 장비 쪽은 전용 광절연 포트에, PC 쪽은 일반 USB 단자에 꽂기 때문에 별도 변환 장치가 필요하지 않습니다. 이 케이블은 (주)테솔이 국내에 공식 공급합니다.

1.5 m

장비와 PC 사이를 잇는 케이블 길이

광절연

장비와 PC 사이 전기적 분리

USB

PC 쪽 표준 연결 단자

2166266

Fluke 부품 번호

특징

OC4USB로 장비와 PC를
절연해 잇는 구조

핵심 특징현장에서 달라지는 점
광절연 시리얼 포트 연결장비 쪽 시리얼 포트와 PC USB 사이를 광학으로 분리하므로 장비 전원 계통의 전위가 PC로 넘어가지 않습니다.
전원 전압에 떠 있는 장비 연결장비가 전원 전압 이상에 떠 있어도 PC에 연결한 채 기록을 내려받을 수 있어, 정전 작업 없이 데이터를 회수합니다.
USB 단자 연결시리얼 포트가 없는 노트북도 USB 포트만 있으면 바로 연결할 수 있어 현장 PC를 고르는 폭이 넓어집니다.
ScopeMeter 120·190 시리즈 호환현장용 오실로스코프 기록을 같은 케이블로 PC에 모으므로 장비마다 다른 케이블을 챙기는 부담이 줄어듭니다.
43·43B·430 시리즈 분석기 호환전력품질 분석기의 측정 기록도 같은 케이블로 옮기므로 보고서 작성으로 바로 이어 갈 수 있습니다.

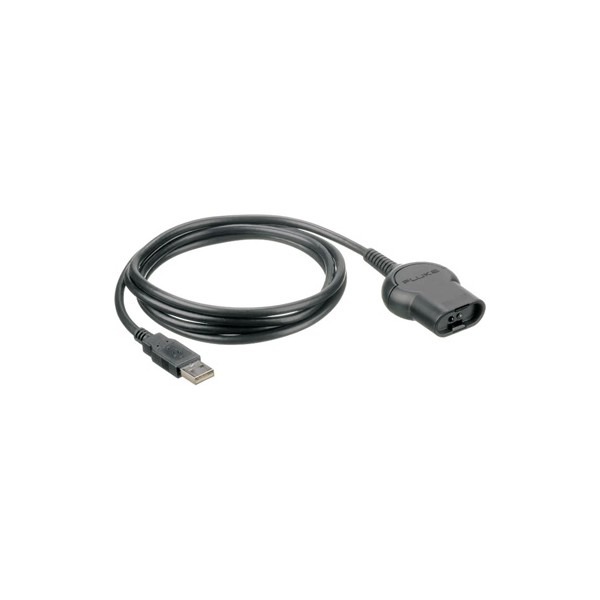

FLUKE OC4USB - USB 커넥터와 센서 어댑터가 있는 인터페이스 케이블
USB 커넥터와 센서 어댑터가 있는 인터페이스 케이블

호환 장비

OC4USB 호환 장비와
연결 방법

호환 대상은 ScopeMeter 120 시리즈와 190 시리즈, 43·43B·430 시리즈 전력품질 분석기입니다. 장비의 광절연 시리얼 포트에 케이블의 장비 쪽 커넥터를 꽂고 PC 쪽은 USB 포트에 연결하면 됩니다. 두 계열 장비를 함께 운용하는 팀이라면 케이블 한 종류로 기록 회수 절차를 통일할 수 있습니다.

운영체제 조건

지원 운영체제와
드라이버 조건

구형 PC 기준의 연결 환경

지원 OS는 Windows Vista·XP·2000·Me·98 SE입니다. Windows 10·11은 지원 목록에 없으므로, 최신 PC에서 사용할 계획이라면 도입 전에 (주)테솔에 호환 여부를 문의하세요. REV II 이전 세대 케이블은 현재 드라이버에서 지원되지 않으므로 신규 케이블로 구성합니다.

사용 방법

OC4USB로 ScopeMeter 기록을
PC에 옮기는 연결

OC4USB는 ScopeMeter 120·190 시리즈와 43·43B·430 시리즈의 광절연 포트를 PC의 USB에 잇는 케이블입니다. ScopeMeter에서는 FlukeView 소프트웨어로 화면 복사, 설정, 데이터를 PC에 옮깁니다.

소프트웨어·도구하는 일
FlukeView-2 for ScopeMeter Test ToolsScopeMeter 데이터 내려받기, 분석, 보고서 작성(120B 시리즈·190 Series III용)
OC4USB 설치 안내서케이블 판(OC4USB · OC4USB Rev.II)별 설치 안내

처음 연결하는 순서

순서할 일
1케이블 판에 맞는 설치 안내서(OC4USB 또는 OC4USB Rev.II)에 따라 PC를 준비합니다.
2PC에 FlukeView 소프트웨어를 설치하세요.
3케이블의 장비 쪽 커넥터를 계측기의 광절연 포트에 꽂고, 반대쪽을 PC의 USB 포트에 연결합니다.
4계측기를 켠 뒤 소프트웨어에서 화면 복사, 설정, 데이터를 받아 저장하세요.

사양

OC4USB 1.5 m 케이블
상세 사양

항목사양
모델 · 부품 번호OC4USB · Fluke 2166266
UPC0 95969 26543 0
형태광절연 USB 인터페이스 케이블
연결 구조장비 광절연 시리얼 포트 ↔ PC USB
케이블 길이1.5 m
절연 방식광절연(장비가 전원 전압에 떠 있는 상태에서 연결)
호환 장비ScopeMeter 120 시리즈 · 190 시리즈, 43 · 43B · 430 시리즈 전력품질 분석기
지원 OSWindows Vista / XP / 2000 / Me / 98 SE

활용 분야

활선 현장에서
기록을 옮기는 작업

  • 배전반·분전반 점검 — 전력품질 분석기에 쌓인 측정 기록을 작업 위치에서 노트북으로 회수합니다.
  • 설비 보전 팀 — ScopeMeter 파형 기록을 PC로 옮겨 이상 이력 보고서에 첨부합니다.
  • 전력 설비 시운전 — 전원 전압에 떠 있는 장비를 그대로 둔 채 측정 결과를 PC에 저장합니다.
  • 여러 현장을 도는 서비스 엔지니어 — 같은 케이블 한 가닥으로 두 계열의 장비를 PC에 연결합니다.

선택 가이드

Fluke 장비별
PC 연결 케이블 선택

이럴 때 (사용 장비)권장 제품선택 이유
ScopeMeter 120·190 시리즈를 PC에 연결Fluke OC4USBScopeMeter의 광절연 시리얼 포트를 PC USB 포트에 바로 연결합니다.
43·43B·430 시리즈 분석기를 PC에 연결Fluke OC4USB43 시리즈 분석기도 같은 광절연 포트 구조라 동일 케이블로 연결합니다.
287·289 기록형 멀티미터를 PC에 연결Fluke IR189USB287·289는 적외선 포트 방식이므로 IR-USB 어댑터가 필요합니다.
분석기를 캐비닛 문에 걸어 두고 측정Fluke HH290케이블이 아니라 장비 뒷면에 다는 걸이 후크입니다.

구성·옵션

구성품과
함께 쓰는 부품

  • 구성품 — OC4USB 광절연 USB 케이블 1개(1.5 m).
  • 호환 장비 — ScopeMeter 120·190 시리즈, 43·43B·430 시리즈 전력품질 분석기.
  • 별매 — 장비 걸이용 HH290 후크는 별도로 주문합니다.
