MadgeTech 프로브

Name: MadgeTech 프로브
Brand: MADGETECH
SKU: 1824

고온 공정 온도를 4선식으로
읽는 RTD 프로브

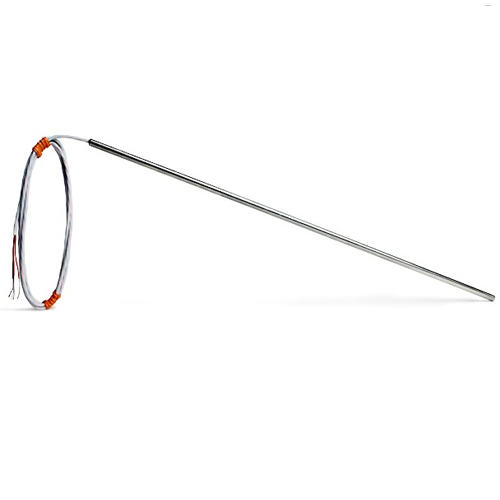

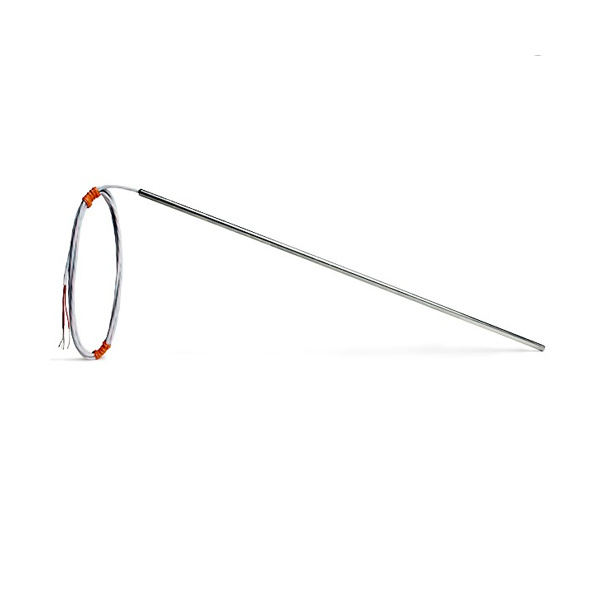

MadgeTech Rugged RTD 프로브

MadgeTech Rugged RTD 프로브는 스테인리스 외피 안에 100 Ω 백금 RTD를 4선식으로 넣은 프로브입니다. -200~+600 °C 범위를 ±0.15 °C 정확도와 0.1 °C 분해능으로 측정합니다.

이 페이지는 「MadgeTech Rugged RTD 프로브」에 속한 상품 2종이 함께 쓰는 안내입니다. MadgeTech 프로브의 정확한 규격은 아래 표의 품번으로 확인해 주시고, 표에 없는 품번이나 규격은 (주)테솔에 문의해 주세요.

4선식 결선이 리드 저항의 영향을 줄이므로 36 in 리드를 길게 끌어도 읽는 온도가 안정적이며, 외피와 PFA 리드 모두 고온을 견딥니다. 외피 길이는 6 in과 12 in 두 가지입니다. 이 프로브는 (주)테솔이 국내에 공식 공급합니다.

측정 범위

정확도

분해능

RTD 결선

핵심 특징	현장에서 달라지는 점
4선식 결선	리드 저항의 영향을 줄이므로 긴 리드에서도 온도 오차가 작습니다.
스테인리스 외피	외피가 고온을 견디므로 공정과 오븐 설비에 삽입해 사용할 수 있습니다.
PFA 절연 리드	PFA 절연 리드라서 장비 내부 배선에 적합합니다.
연선 리드 도체	니켈 도금 구리 연선이라 리드가 유연해 설치 경로를 잡기 쉽습니다.
6 in · 12 in 외피	설치 깊이에 맞춰 외피 길이를 선택할 수 있습니다.

Rugged RTD는 4선식 RTD 입력이 있는 MadgeTech 로거에 연결합니다. 로거 입력 방식을 먼저 확인한 뒤, 설치 깊이가 얕으면 6 in(901518-00), 깊으면 12 in(901519-00) 외피를 선택하세요.

공정 배관이나 탱크의 측정 위치가 깊을수록 긴 외피가 유리하며, 측정 범위 안이라면 두 외피 모두 같은 소자 사양을 사용합니다. 36 in 리드로 로거까지 연결합니다.

외피와 리드 와이어의 내열 한계는 서로 다릅니다. 외피를 고온 구간에 넣더라도 리드가 한계를 넘는 위치에는 놓이지 않도록 경로를 설계하세요.

Rugged RTD 프로브는 어떤 로거에 연결합니까?
4선식 RTD 입력이 있는 MadgeTech 로거에 연결합니다.
Rugged RTD 프로브 외피 길이는 어떻게 선택합니까?
6 in(901518-00)과 12 in(901519-00) 중에서 측정 위치의 깊이에 맞춥니다.
Rugged RTD 프로브의 측정 범위는 어떻게 됩니까?
-200~+600 °C 범위로, 극저온부터 고온 공정까지 포함합니다.
Rugged RTD 프로브의 리드 와이어는 몇 도까지 견딥니까?
+260 °C까지 견디며, 외피의 온도 범위와는 다릅니다.
Rugged RTD 4선식은 2선식과 무엇이 다릅니까?
결선이 네 가닥이라 리드 저항의 영향을 줄입니다. 로거 입력 방식을 먼저 확인하세요.
Rugged RTD 프로브는 국내 어디에 견적을 요청합니까?
(주)테솔이 MadgeTech의 국내 공식 공급사입니다. 문의하실 때 사용하는 로거의 RTD 입력 방식과 측정 위치의 깊이, 온도 범위를 알려 주세요. 6 in과 12 in 외피 중 맞는 구성을 견적과 함께 안내해 드립니다.
