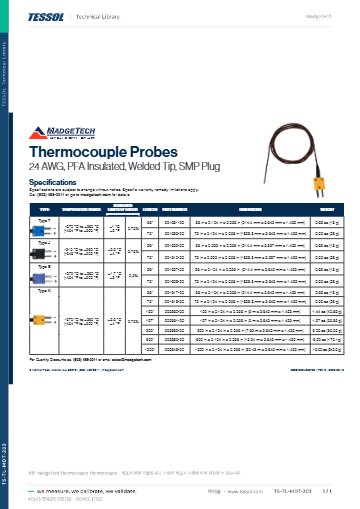

제품 자료: Thermocouple 데이터시트(영문)

식품공정 카탈로그

의료/제약 종합카탈로그

제품문의 구매하기

자석으로 표면에 붙이거나
설비에 꽂는 K형 열전대 프로브

MadgeTech MP1-K-36 · TJ72 K형 열전대 프로브

견적 받기

MadgeTech 국내 정식 공급 파트너

MadgeTech K형 열전대 프로브는 36 in 케이블에 마그네틱 마운트를 단 MP1-K-36-SMPW-M과 72 in 케이블에 6 in 외피를 단 TJ72-CASS-316U-6-SMPW-M으로 구성한 열전대 프로브(Type K Thermocouple)입니다. MadgeTech 열전대 로거에 연결해 표면과 설비 내부의 온도를 측정합니다.

이 페이지는 「MadgeTech K형 열전대 프로브 (MP1-K-36-SMPW-M · TJ72-CASS-316U-6-SMPW-M)」에 속한 상품 3종이 함께 쓰는 안내입니다. MadgeTech 프로브의 정확한 규격은 아래 표의 품번으로 확인해 주시고, 표에 없는 품번이나 규격은 (주)테솔에 문의해 주세요.

MP1은 -100 ~ +370 °C를 자석으로 금속 표면에 붙여 측정하고, TJ72는 -200 ~ +899 °C를 외피 프로브로 측정하므로 고온 설비 내부까지 닿습니다. 두 모델 모두 (주)테솔이 국내에 공식 공급합니다.

-100 ~ +370 °C

MP1-K-36 측정 범위

-200 ~ +899 °C

TJ72 측정 범위

36 in

MP1 케이블 길이

72 in

TJ72 케이블 길이

특징

고정 방식과 외피로
나뉘는 두 모델

핵심 특징	현장에서 달라지는 점
마그네틱 마운트 (MP1)	자석으로 금속 표면에 붙으므로 배관과 탱크 표면 온도를 접착 작업 없이 측정할 수 있습니다.
오버브레이드 리드 (MP1)	스테인리스 오버브레이드 유리 표준 리드가 +482 °C까지 견디므로 가열면 근처에서도 선이 상하지 않습니다.
6 in 외피 (TJ72)	304 스테인리스 외피가 +900 °C까지 견디므로 고온 설비 안쪽에 삽입해 측정할 수 있습니다.
PFA 리드 (TJ72)	PFA 테플론 리드가 +260 °C까지 견디므로 약품이 닿는 환경에도 적용할 수 있습니다.
72 in 케이블 (TJ72)	긴 케이블 덕분에 로거를 설비에서 떨어진 곳에 둘 수 있습니다.

모델 선택

설치 위치로
정하는 열전대 모델

금속 표면 온도만 확인한다면 MP1으로 충분하고, 설비 내부로 들어가는 측정에는 TJ72를 선택하세요. TJ72의 72 in 케이블은 약 183 cm이므로 로거와 측정점 사이 거리를 먼저 재어 보세요.

MP1 마그네틱 마운트 장착

MP1은 25 × 38 × 25 mm 크기의 마그넷으로 금속 면에 고정합니다. 표면이 도장되어 있거나 요철이 있으면 접촉이 약해지므로 평평한 맨 금속 면에 붙이세요.

사양

K형 열전대 2개 모델 비교와
공통 사양

항목	MP1-K-36-SMPW-M	TJ72-CASS-316U-6-SMPW-M
프로브 타입	K형 열전대	K형 열전대
품번	900383-00	902394-00
온도 범위	-100 ~ +370 °C	-200 ~ +899 °C
정확도	0 °C 초과: >2.2 °C 또는 실측값의 0.4%	0 °C 초과: >1.1 °C 또는 실측값의 0.4%
리드 와이어 재질	스테인리스 오버브레이드 유리 표준	PFA 테플론
리드 와이어 온도 범위	+482 °C	+260 °C
케이블 길이	36 in	72 in
시스 재질	해당 없음	304 스테인리스 스틸
시스 길이	해당 없음	6 in
시스 온도 범위	해당 없음	+900 °C
마그넷 크기	25 × 38 × 25 mm (1.0 × 1.5 × 1.0 in)	해당 없음

시리즈 공통 사양

항목	사양
센서 타입	K형 열전대
연결	MadgeTech 열전대 로거

활용 분야

설치 위치에 따른
측정 작업

배관·탱크 표면 — MP1을 자석으로 붙여 표면 온도를 기록합니다.
떨어진 설비 지점 — TJ72의 72 in 케이블 덕분에 로거를 안전한 위치에 두고 측정합니다.
고온 설비 내부 — 6 in 외피를 삽입해 설비 안쪽 온도를 측정합니다.

선택 가이드

설치 위치에 따른
모델 선택

이럴 때	권장 모델	선택 이유
금속 표면에 붙여 측정할 때	MP1-K-36-SMPW-M	마그네틱 마운트에 36 in 케이블을 갖추었기 때문입니다.
설비 내부와 고온을 측정할 때	TJ72-CASS-316U-6-SMPW-M	6 in 외피로 +899 °C까지 측정하기 때문입니다.

구성·옵션

열전대 프로브 품번과
구성

MP1-K-36-SMPW-M: 품번 900383-00, K형 36 in 마그네틱 마운트형
TJ72-CASS-316U-6-SMPW-M: 품번 902394-00, 케이블 72 in, 외피 6 in

K형 열전대 프로브와 함께 보는
온도 프로브

K형 열전대 프로브는 어느 로거에 연결합니까?

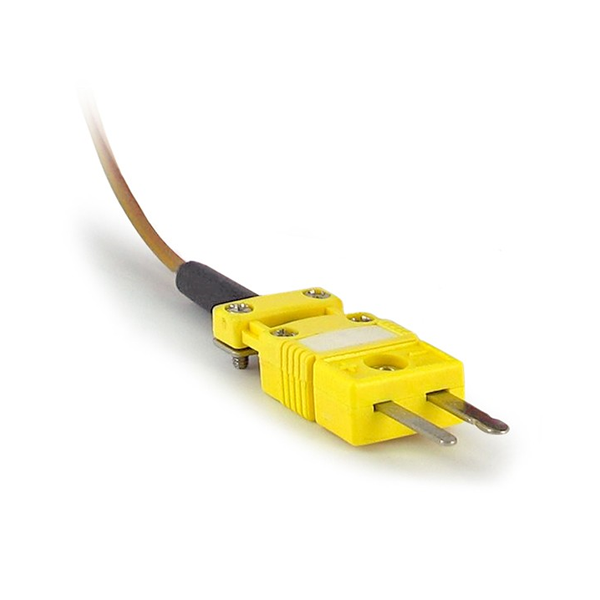

MadgeTech 열전대 로거에 연결합니다. 로거의 커넥터 규격이 SMP인지 먼저 확인하세요.
TJ72의 72 in 케이블은 몇 센티미터입니까?
약 183 cm입니다. 로거와 측정점 사이 거리가 이보다 멀면 로거 위치를 조정해야 합니다.
MP1 마그네틱 마운트형은 어디에 사용합니까?
금속 표면 온도 측정에 사용합니다. MP1-K-36-SMPW-M은 평평한 맨 금속 면에 자석으로 고정합니다.
TJ72는 몇 도까지 견딥니까?
외피는 +900 °C까지, 리드 와이어는 +260 °C까지 견딥니다. 리드가 설비 밖에 놓이도록 삽입 깊이를 정하세요.
MadgeTech K형 열전대 프로브 MP1과 TJ72는 어디에 견적을 요청합니까?
MadgeTech 제품은 국내 공식·단독 공급사인 (주)테솔에 직접 문의하시면 됩니다. 측정 설비의 온도 범위와 설치 위치, 로거까지의 거리를 알려 주시면 MP1과 TJ72 중 맞는 프로브와 길이를 견적과 함께 안내해 드립니다.
