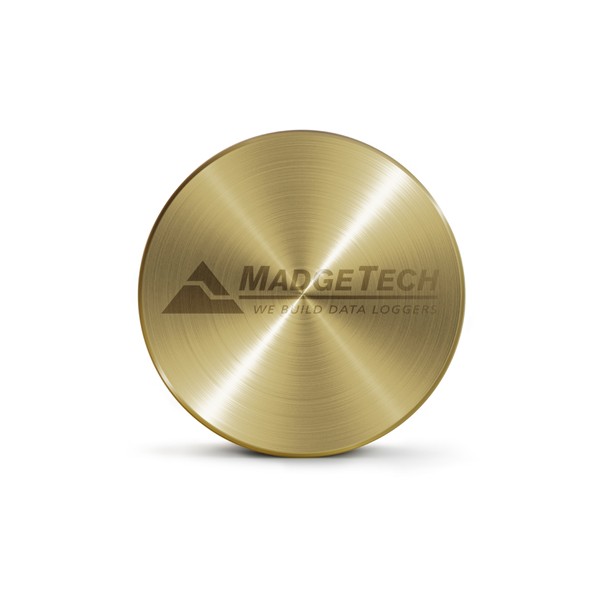

MadgeTech MicroDisc 표면 온도 프로브 어태치먼트

MODEL: MicroDisc
브랜드: MADGETECH

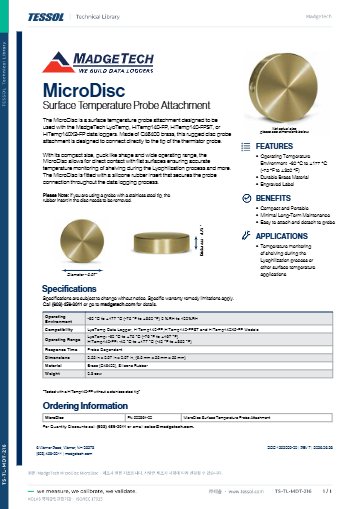

제품 자료: MicroDisc 데이터시트(영문)

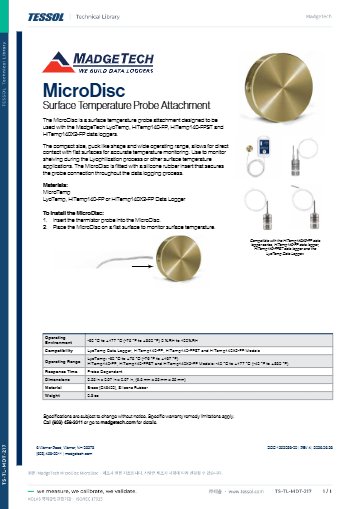

MicroDisc 사용 설명서(영문)

식품공정 카탈로그

의료/제약 종합카탈로그

제품문의 구매하기

금속 표면에 대고 온도를
재는 황동 디스크 프로브

MadgeTech MicroDisc 표면 온도 프로브 어태치먼트

견적 받기

MadgeTech 국내 정식 공급 파트너

MadgeTech MicroDisc는 LyoTemp 서미스터 프로브 팁이나 HiTemp140-FP에 연결해 금속 표면의 온도를 측정하는 C46400 황동 디스크 표면 온도 프로브 어태치먼트입니다. 0~100 %RH 환경에서 사용합니다.

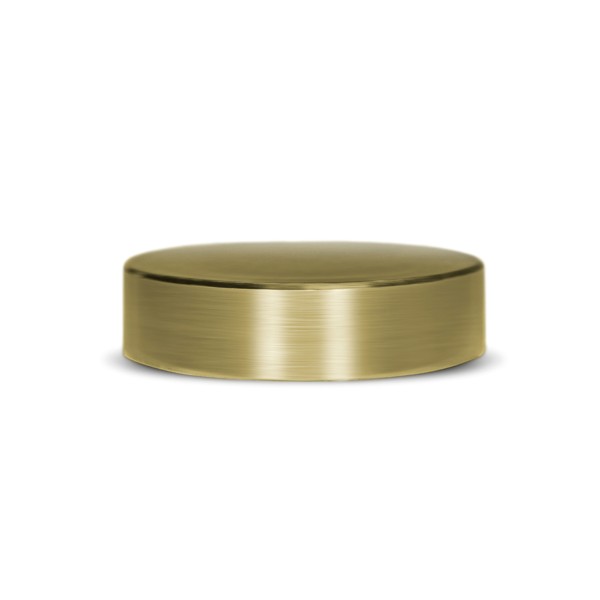

6.5 × 25 × 25 mm의 작은 디스크에 실리콘 고무 인서트가 측정 표면에 닿는 구조여서 배관이나 설비 표면에 붙일 위치를 정하기 쉽고, 습도가 높은 표면에도 적용됩니다. 로거 모델에 따라 사용 온도가 달라지므로 로거를 먼저 정하세요. 이 어태치먼트는 (주)테솔이 국내에 공식 공급합니다.

-60~+177 °C

전체 사용 온도 범위

0~100 %RH

사용 습도 범위

6.5 mm

디스크 두께

C46400

황동 본체 소재

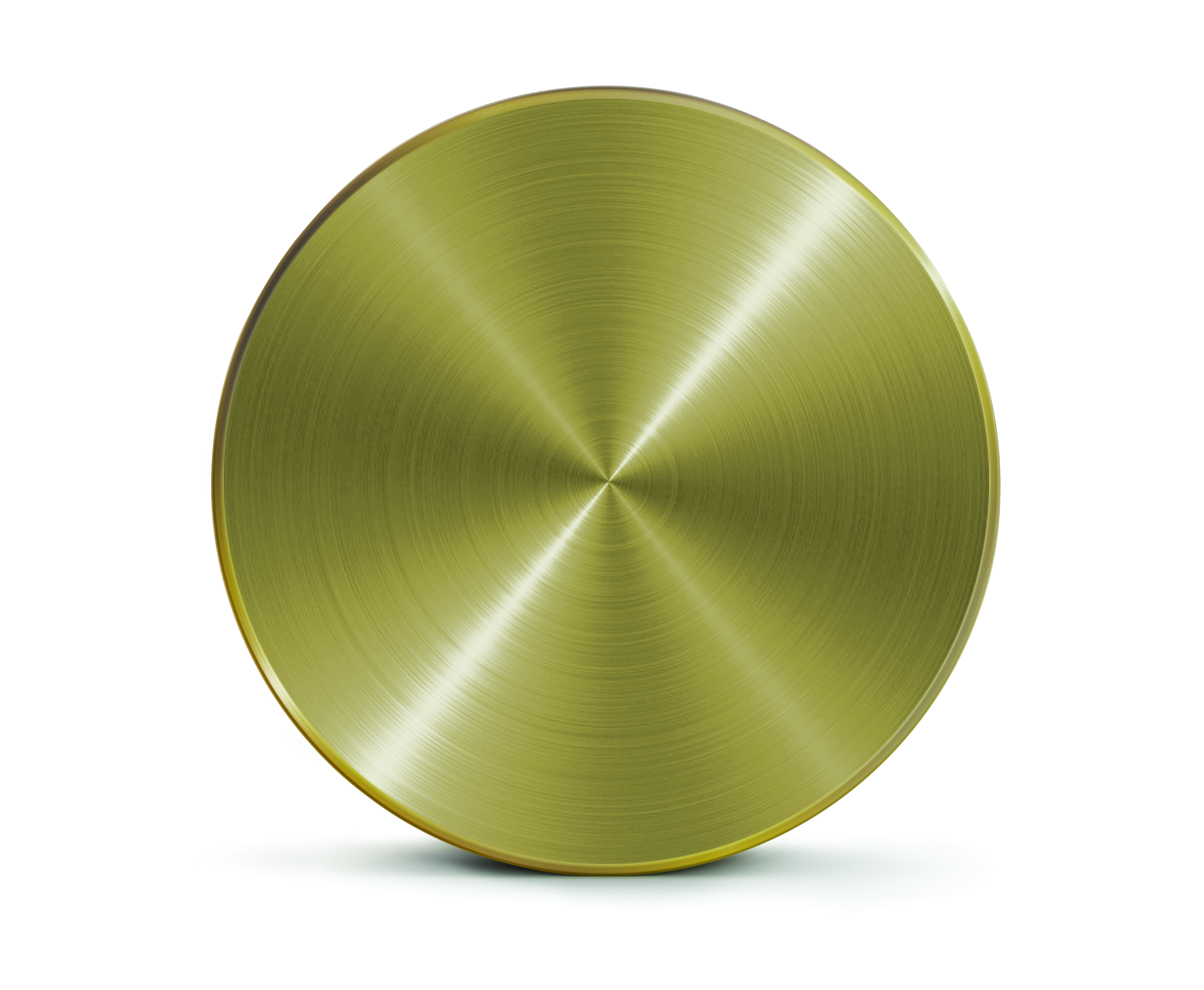

MicroDisc 황동 디스크 외관

특징

표면 측정에 맞춘
황동 디스크 구조

핵심 특징	현장에서 달라지는 점
C46400 황동 디스크	황동의 열전도로 접촉한 금속 표면의 온도를 프로브 팁에 전달합니다.
실리콘 고무 인서트	인서트가 표면에 닿아 접촉부를 보호하고 디스크가 흔들리는 것을 줄입니다.
LyoTemp 직접 연결	LyoTemp 서미스터 프로브 팁에 직접 붙이므로 별도 고정구 없이 장착할 수 있습니다.
HiTemp140-FP 연결	HiTemp140-FP와 함께 사용하면 사용 온도 상한이 넓어집니다.
0~100 %RH 환경	습도가 높은 표면에서도 사용할 수 있습니다.

로거별 사용 온도

연결 로거에 따라
달라지는 사용 온도

MicroDisc 자체의 사용 환경은 -60~+177 °C이지만, 연결하는 로거에 따라 범위가 줄어듭니다. LyoTemp와 함께 사용하면 -60~+75 °C, HiTemp140-FP와 함께 사용하면 -40~+177 °C입니다.

로거가 온도 범위를 정합니다

저온 동결건조 공정의 표면에는 LyoTemp 조합이, 고온 설비 표면에는 HiTemp140-FP 조합이 맞습니다. 측정할 표면의 온도 범위를 먼저 확인한 뒤 로거를 정하세요.

부착 방법

표면에 붙여
측정하는 방법

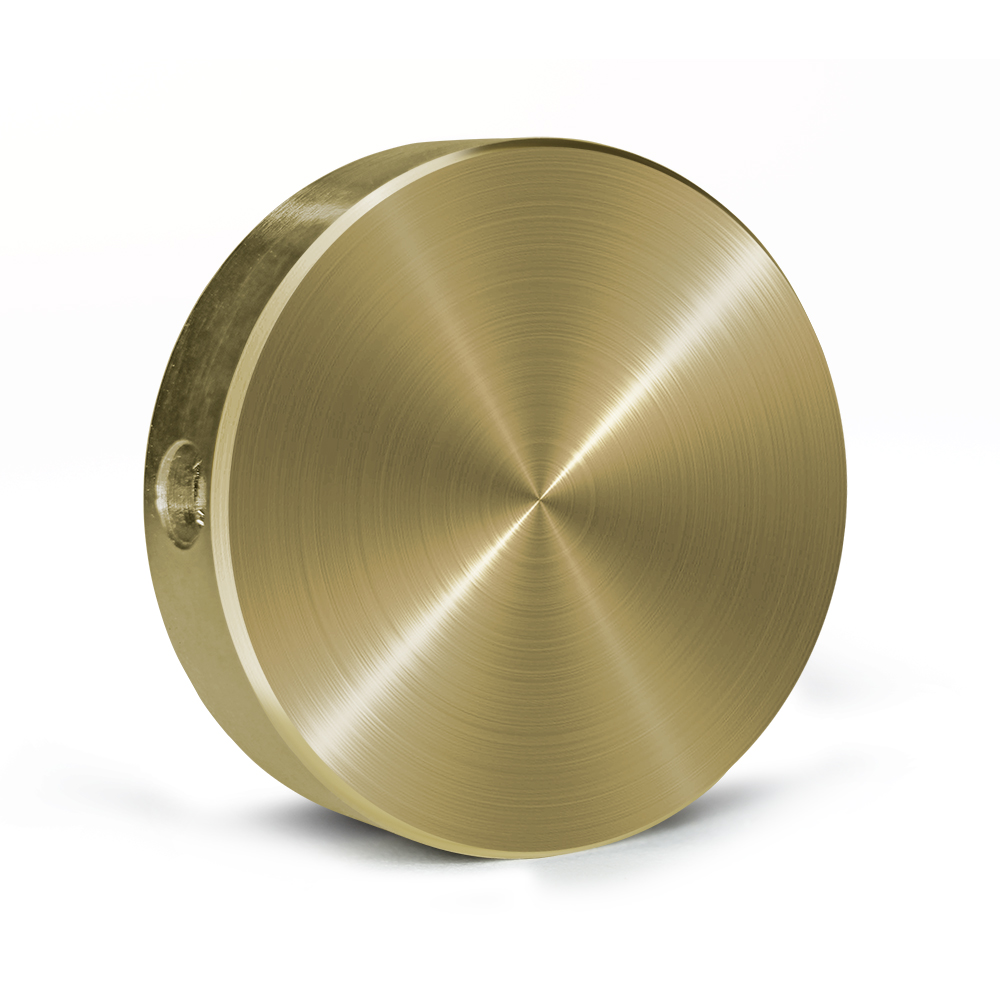

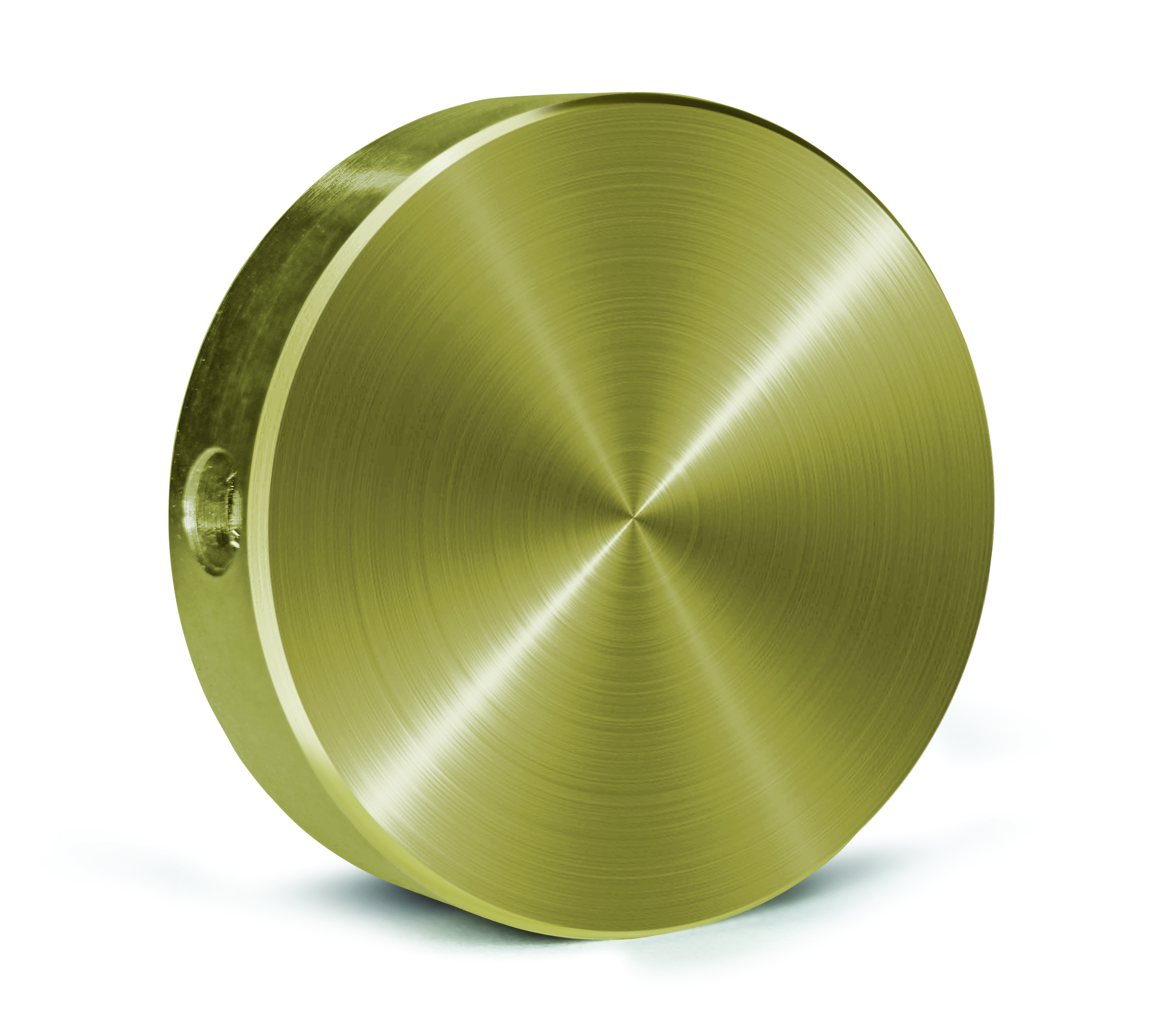

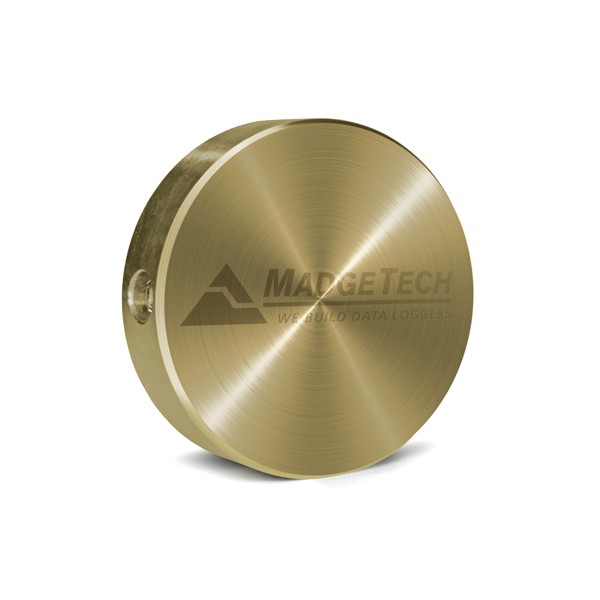

MadgeTech MicroDisc - 측면 나사 구멍이 보이는 MicroDisc

배관과 설비 표면 측정

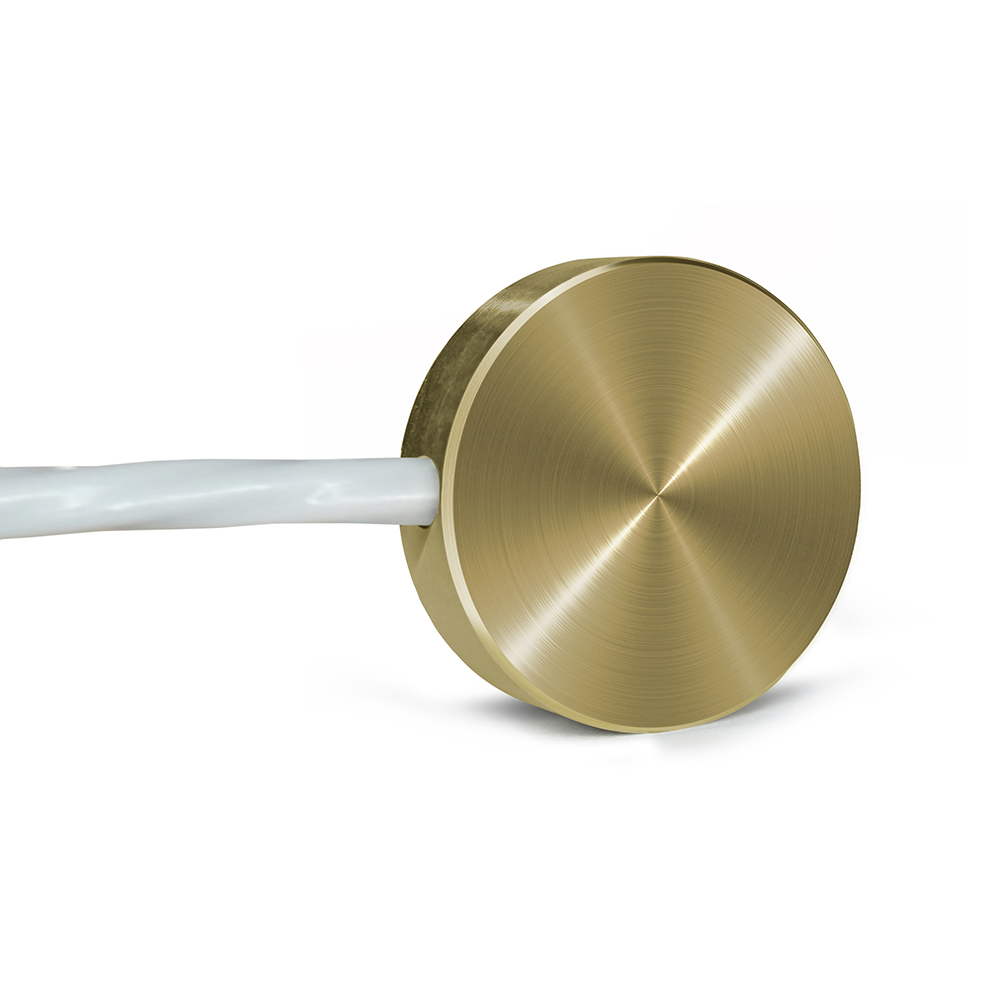

디스크의 실리콘 고무 인서트 면을 측정할 금속 표면에 닿게 놓고 프로브 케이블을 로거에 연결합니다. 표면 온도 모니터링이 필요한 공정에서 센서를 삽입하지 않고 바깥쪽에서 측정할 수 있습니다.

사양

MicroDisc 황동 디스크
전체 사양

항목	사양
PN	900361-00
소재	C46400 황동 + 실리콘 고무 인서트
크기	6.5 × 25 × 25 mm
사용 환경	-60~+177 °C, 0~100 %RH
LyoTemp 사용 시	-60~+75 °C
HiTemp140-FP 사용 시	-40~+177 °C
연결 방식	LyoTemp 서미스터 프로브 팁에 직접 연결
구분	표면 온도 프로브 어태치먼트

활용 분야

표면 온도를 기록하는
공정 현장

금속 표면 온도 — 배관이나 설비 표면의 온도를 측정합니다.

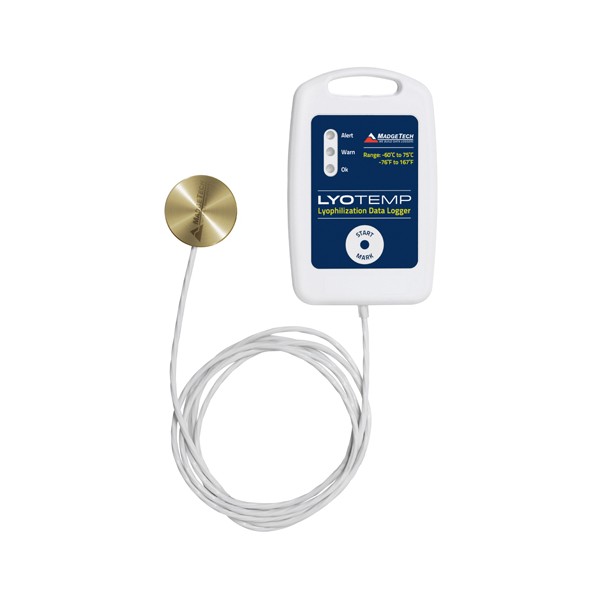

동결건조 공정 — LyoTemp 조합으로 공정 표면의 온도를 기록합니다.
습한 표면 — 0~100 %RH 환경의 표면 온도를 측정합니다.

선택 가이드

연결 로거에 따른 온도 범위

이럴 때 (현장 조건)	권장 조합	선택 이유
저온 표면을 측정할 때	LyoTemp + MicroDisc	LyoTemp와 함께 쓰면 사용 온도가 -60~+75 °C이기 때문입니다.
고온 쪽 범위가 필요할 때	HiTemp140-FP + MicroDisc	HiTemp140-FP와 함께 쓰면 사용 온도 상한이 더 넓기 때문입니다.

구성·옵션

MicroDisc 품번과 연결 대상

구분	품번	설명
MicroDisc	900361-00	황동 디스크 표면 온도 프로브 어태치먼트
연결 로거	LyoTemp · HiTemp140-FP	로거 별매

MicroDisc와 함께 보는
MadgeTech 프로브

MicroDisc는 어떤 로거와 함께 사용합니까?
LyoTemp와 HiTemp140-FP에 연결하는 구성이 있습니다.
MicroDisc는 습한 곳에서도 사용할 수 있습니까?
네, 사용 환경이 0~100 %RH이므로 습도가 높은 표면에서도 사용할 수 있습니다.
MicroDisc의 크기는 얼마입니까?
6.5 × 25 × 25 mm입니다.
MicroDisc의 온도 범위는 로거마다 다릅니까?
네, 다릅니다. LyoTemp는 -60~+75 °C, HiTemp140-FP는 -40~+177 °C입니다.
MicroDisc는 어떻게 설치합니까?
LyoTemp 서미스터 프로브 팁에 직접 연결해 측정 표면에 놓습니다.
MicroDisc 표면 온도 프로브는 어디에 견적을 요청합니까?
(주)테솔에 직접 문의하세요. (주)테솔은 MadgeTech의 국내 공식 공급사입니다. 연결할 로거와 측정 표면의 재질·온도 범위를 알려 주시면 MicroDisc와 로거 조합을 견적과 함께 안내해 드립니다.
